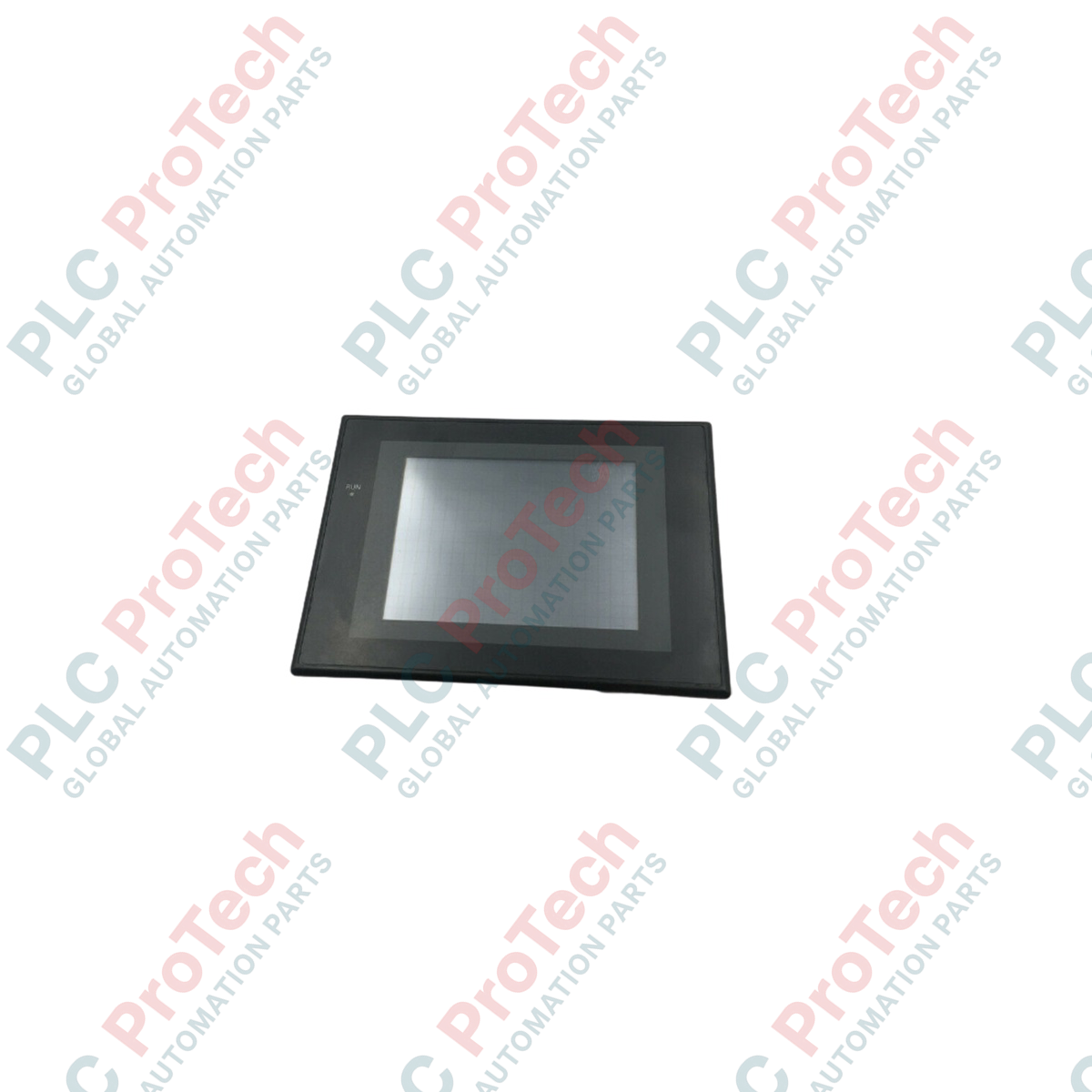

Panel de visualización interactivo Omron NS5-SQ10B-EVV2 de la serie NS

SKU NS5-SQ10B-EVV2

En stock

Garantía de 12 meses
Devolución gratuita en 30 días

Fabricante: Omron
Número de producto: NS5-SQ10B-EVV2
País de origen:Japón
Tipo de producto: Pantallas táctiles HMI
Pago: Transferencia bancaria, Western Union
Peso: 1000g
Puerto de envío: Xiamen
Garantía: 12 meses

Descripción

El terminal Omron NS5-SQ10B-EVV2, diseñado para facilitar una visualización avanzada entre la máquina y el operador, es una interfaz hombre-máquina industrial concebida para la monitorización y el control en tiempo real de sistemas automatizados. Diseñada para integrarse perfectamente con las plataformas de automatización Sysmac, esta unidad proporciona una pantalla táctil resistiva analógica de alta legibilidad para realizar ajustes de la máquina, supervisar alarmas y procesar registros de datos. Funciona con una entrada de alimentación estándar de 24 V CC, lo que la convierte en un punto fiable de diagnóstico e interfaz para paneles de control industriales.

Características

Pantalla LCD TFT en color de 5,7 pulgadas y alto contraste que ofrece una visibilidad clara con la iluminación industrial habitual.
Dos puertos serie RS-232C integrados para la conexión directa a PLC, controladores de temperatura y accionamientos especializados.
Puerto Ethernet integrado compatible con la comunicación FINS/TCP para diagnósticos de red y transferencias de datos de alta velocidad.
Batería interna de respaldo de larga duración que conserva la memoria del sistema, los datos del reloj y el historial de alarmas durante los ciclos de alimentación.
Tecnología táctil resistiva analógica que permite personalizar las áreas táctiles y realizar entradas precisas en pantalla incluso cuando los operadores llevan guantes industriales.
Diseño robusto del panel frontal con clasificación IP65F para proteger contra el polvo, las salpicaduras de agua y la neblina de aceite.

Aplicaciones

Líneas transportadoras automatizadas de embalaje y manipulación de materiales.
Visualización del control de subsistemas automotrices y líneas de montaje.
Sistemas de tratamiento de agua y paneles locales de procesamiento medioambiental.
Integración en máquinas OEM y máquinas de fabricación de productos independientes.

Especificaciones técnicas

Parámetro	Valor / especificación
Fabricante	Omron
Referencia del modelo	NS5-SQ10B-EVV2
Tipo de pantalla	LCD TFT en color
Tamaño de pantalla	5,7 pulgadas (diagonal)
Resolución	320 x 240 píxeles (QVGA)
Tensión de entrada	24 V CC (rango aceptable: de 20,4 a 27,6 V CC)
Consumo de energía	15 W máximo
Vida útil de la batería de respaldo	5 años de uso habitual (a 25 °C)
Temperatura ambiente de funcionamiento	De 0 a 50 °C
Humedad de funcionamiento	35 % a 85 % de HR (sin condensación)
Protección del panel frontal	IP65F resistente al aceite y al polvo (cuando se instala correctamente en el panel)
Peso de la unidad	1,0 kg
Peso de envío (calculado)	8,0 kg (incluido el embalaje voluminoso)

Conexiones e interfaces

Puerto / interfaz	Asignación funcional / finalidad
Puerto serie A	RS-232C, D-Sub hembra de 9 pines (protocolo Host Link o NT Link 1:N)
Puerto serie B	RS-232C, D-Sub hembra de 9 pines (conexión a PLC host, lector de códigos de barras o controlador de temperatura)
Ethernet	RJ-45 (10Base-T/100Base-TX) para programación remota, monitorización y comunicación con múltiples PLC
Host USB	Conector tipo A para copias de seguridad de la memoria local, registro y transferencia de proyectos mediante unidades flash USB
USB esclavo	Conector tipo B dedicado a la carga y descarga directa de diseños de pantalla desde CX-Designer

Perspectivas de ingeniería basadas en pruebas empíricas

Modelos alternativos y compatibilidad

La designación "EVV2" indica una capa física Ethernet integrada y una versión de tiempo de ejecución del sistema actualizada con respecto a las unidades NS5-SQ10B-V2 antiguas estándar. Al actualizar configuraciones de hardware antiguas, asegúrese de ajustar el modelo de hardware de destino en Omron CX-Designer para que coincida con el perfil exacto "EVV2" y evitar discrepancias de direccionamiento durante la compilación y fallos de compilación.

Problemas habituales de las aplicaciones y notas de ingeniería

Para evitar el envejecimiento prematuro de la pantalla y el desgaste de la retroiluminación CCFL/LED, configure la función automática de salvapantallas en las propiedades del proyecto para atenuar o apagar la retroiluminación de la pantalla después de 10 a 15 minutos de inactividad del usuario. Asimismo, evite instalar el terminal directamente junto a resistencias de frenado dinámico que disipen calor o contactores de CA de alta corriente para mantener las temperaturas de funcionamiento por debajo del límite de 50 °C.

Consejos de puesta en marcha y cableado

En entornos electromagnéticos muy localizados, conecte el pin de tierra funcional (FG) del terminal a un punto de puesta a tierra dedicado. Compartir un circuito FG con cargas de alta inductancia, como solenoides o motores de accionamiento, introduce ruido eléctrico de modo común, lo que puede provocar pulsaciones fantasma intermitentes en la pantalla táctil o tiempos de espera inesperados en los enlaces de comunicación de los puertos RS-232C.

Directrices de instalación

ADVERTENCIA CRÍTICA: Aísle y desenergice por completo todas las fuentes de alimentación primaria y secundaria de la máquina o del armario de control antes de iniciar la instalación mecánica o retirar los terminales de cableado. No verificar el estado de tensión cero puede provocar descargas eléctricas graves, daños en los circuitos o fallos del transceptor en las líneas de comunicación del PLC conectado.

1

Asegúrese de que las dimensiones del recorte del panel de control se ajusten exactamente a los parámetros de tamaño físico requeridos por la carcasa de 5,7 pulgadas para evitar la flexión del chasis de la HMI.

2

Coloque la junta de montaje de manera uniforme dentro del perímetro del bisel frontal para garantizar un sellado ambiental IP65F efectivo contra la entrada de aceite y agua.

3

Inserte los soportes de montaje del panel en las ranuras correspondientes y apriételos uniformemente al par especificado para evitar que el panel táctil se deforme.

4

Conecte las líneas de alimentación de 24 VCC del terminal, manteniendo el tendido de CC físicamente aislado de los cables de CA de alta tensión dentro de la canaleta de cables.

Preguntas frecuentes

¿Cuál es la diferencia clave entre el NS5-SQ10B-V2 estándar y el NS5-SQ10B-EVV2?

El modelo EVV2 cuenta con un puerto Ethernet integrado directamente en la parte posterior del dispositivo, lo que permite la comunicación FINS/TCP directa sin necesidad de una tarjeta de interfaz externa de serie a Ethernet.

¿Qué programa de software se necesita para programar este panel de visualización Omron?

Debe utilizar Omron CX-Designer, que normalmente se incluye como parte del paquete de utilidades de software CX-One estándar.

¿Cómo se resuelven las respuestas táctiles erráticas o los toques falsos en la pantalla táctil?

Verifique que el terminal de tierra funcional (FG) de la HMI esté conectado firmemente a un punto de tierra de baja impedancia. Las interferencias electromagnéticas (EMI) intensas de contactores de CA o variadores cercanos pueden generar interferencias capacitivas en el panel de pantalla táctil si no está conectado a tierra correctamente.
