Descripción

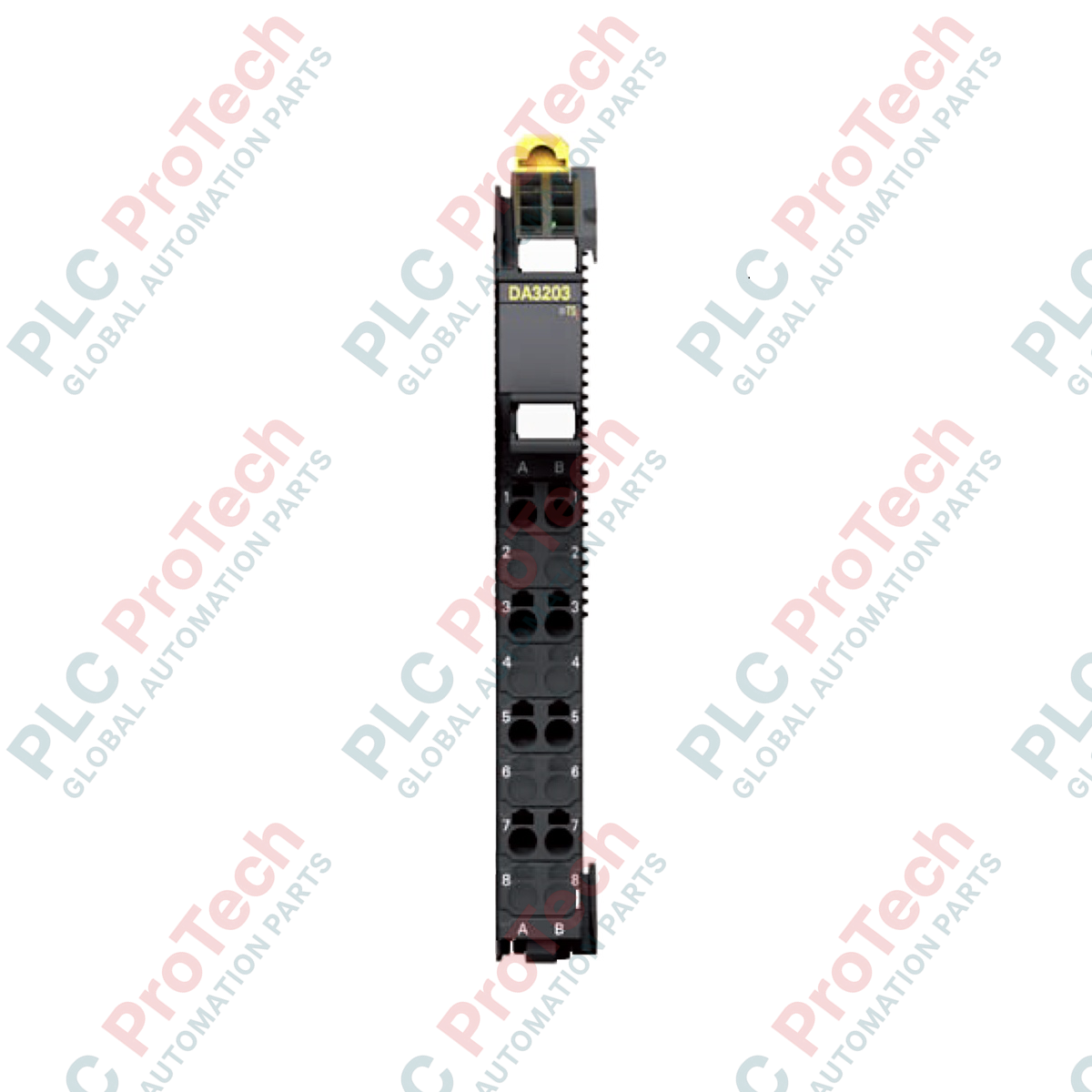

Facilitando la transmisión precisa de señales dentro de arquitecturas de automatización Sysmac, el Omron NX-DA3203 ofrece salidas modulares de corriente analógica en un formato compacto. Esta interfaz de canales de salida de alta densidad se monta directamente en el acoplador de bus de la serie NX, convirtiendo variables digitales internas del PLC en señales estándar de corriente analógica para el control en campo real. Con un rango de salida de 4 a 20 mA en cuatro puntos independientes, el módulo logra un control de bucle altamente repetible con una resolución operativa de 1/8000. Construido con una carcasa ahorradora de espacio de 12 mm, se integra perfectamente en entornos industriales descentralizados, minimizando el espacio en panel mientras asegura la integridad estable de la señal mediante terminales de conexión Push-In Plus modernos.
Características
- Cuatro canales de salida analógica de alta precisión que soportan señales industriales estándar de 4 a 20 mA.
- Tiempo de conversión interna rápido de 250 microsegundos por punto para una acción de control rápida.
- Precisión estable de salida de +/-0,3 % de la escala completa bajo condiciones operativas estándar (25 °C).
- Metodología de actualización Free-Run para actualizaciones continuas y no sincronizadas de la salida del sistema.
- Conexión de bloque terminal Push-In Plus para cableado de campo rápido, fiable y sin herramientas.
Aplicaciones
- Posicionamiento de válvulas de control proporcional y modulación de actuadores neumáticos.
- Generación de referencia de frecuencia y perfilado de velocidad para variadores de frecuencia (VFD).
- Retransmisión de punto de consigna analógico a registradores de laboratorio dedicados y controladores ambientales.
- Integración en sistemas de tratamiento de aguas residuales para la regulación de bombas dosificadoras de productos químicos.
Tabla de especificaciones técnicas
| Parámetro |
Valor de especificación |
| Fabricante |
Omron |
| Número de modelo |
NX-DA3203 |
| Tipo de módulo |
Unidad de salida analógica |
| Número de salidas |
4 canales |
| Rango de salida |
4 a 20 mA |
| Resolución de salida |
1/8000 (escala decimal de 0 a 8000) |
| Precisión general (25 °C) |
+/-0,3 % de la escala completa |
| Tiempo de conversión |
250 µs por punto |
| Método de actualización de E/S |
Actualización Free-Run |
| Ancho del módulo |
12 mm |
| Peso unitario |
0,07 kg (70 g) |
| Peso de Envío (Calculado) |
0,20 kg |
Perspectivas Empíricas de Ingeniería
Modelos Alternativos y Compatibilidad
El NX-DA3203 está diseñado estrictamente para bucles estándar de salida analógica de 4 a 20 mA. Si su equipo de campo requiere regulación de voltaje, especifique las variantes NX-DA3103 (0 a 10 V) o NX-DA3105 (-10 a +10 V). Los parámetros de configuración se almacenan globalmente en el acoplador EtherCAT o en el PLC maestro, facilitando el reemplazo rápido del módulo sin necesidad de recalibración manual de la unidad de campo.
Errores Comunes en la Aplicación y Notas de Ingeniería
Este módulo depende de la actualización Free-Run I/O, que procesa las actualizaciones independientemente del ciclo síncrono del bus. No es adecuado para control de movimiento sincronizado de alta velocidad ni para coordinación multi-eje precisa que requiera sincronización exacta con EtherCAT Distributed Clock (DC). Para sincronización multi-canal síncrona, elija un módulo diseñado para actualización síncrona (como el NX-DA3205).
Consejos para Puesta en Marcha y Cableado
Siempre enrute las señales de salida de 4 a 20 mA a través de cables trenzados apantallados (STP) para proteger los comandos analógicos vulnerables de las líneas de salida de variadores de velocidad variable de alto voltaje adyacentes. Conecte a tierra la pantalla del cable solo en el lado del panel de control para eliminar bucles de tierra parásitos que pueden causar desplazamientos en sus actuadores.
Directrices de Instalación
ADVERTENCIA CRÍTICA: Desenergice todas las conexiones de alimentación del lado de campo y la alimentación principal del acoplador de bus antes de insertar o extraer el módulo NX-DA3203. Realizar la instalación bajo carga puede causar fallos en la comunicación del bus, corrupción de la memoria no volátil o activar fallos de seguridad en las unidades de E/S vecinas.
1
Alinee el riel guía integrado en el lateral del NX-DA3203 con el módulo adyacente o el acoplador de bus en el riel DIN.
2
Presione el módulo firmemente sobre el riel DIN hasta que el gancho de bloqueo de la unidad haga clic audiblemente y asegure la conexión física.
3
Inserte las terminales preaisladas directamente en los puntos terminales Push-In Plus. Tire suavemente de cada cable para asegurarse de que la abrazadera interna de bloqueo se haya enganchado correctamente.
