Descripción

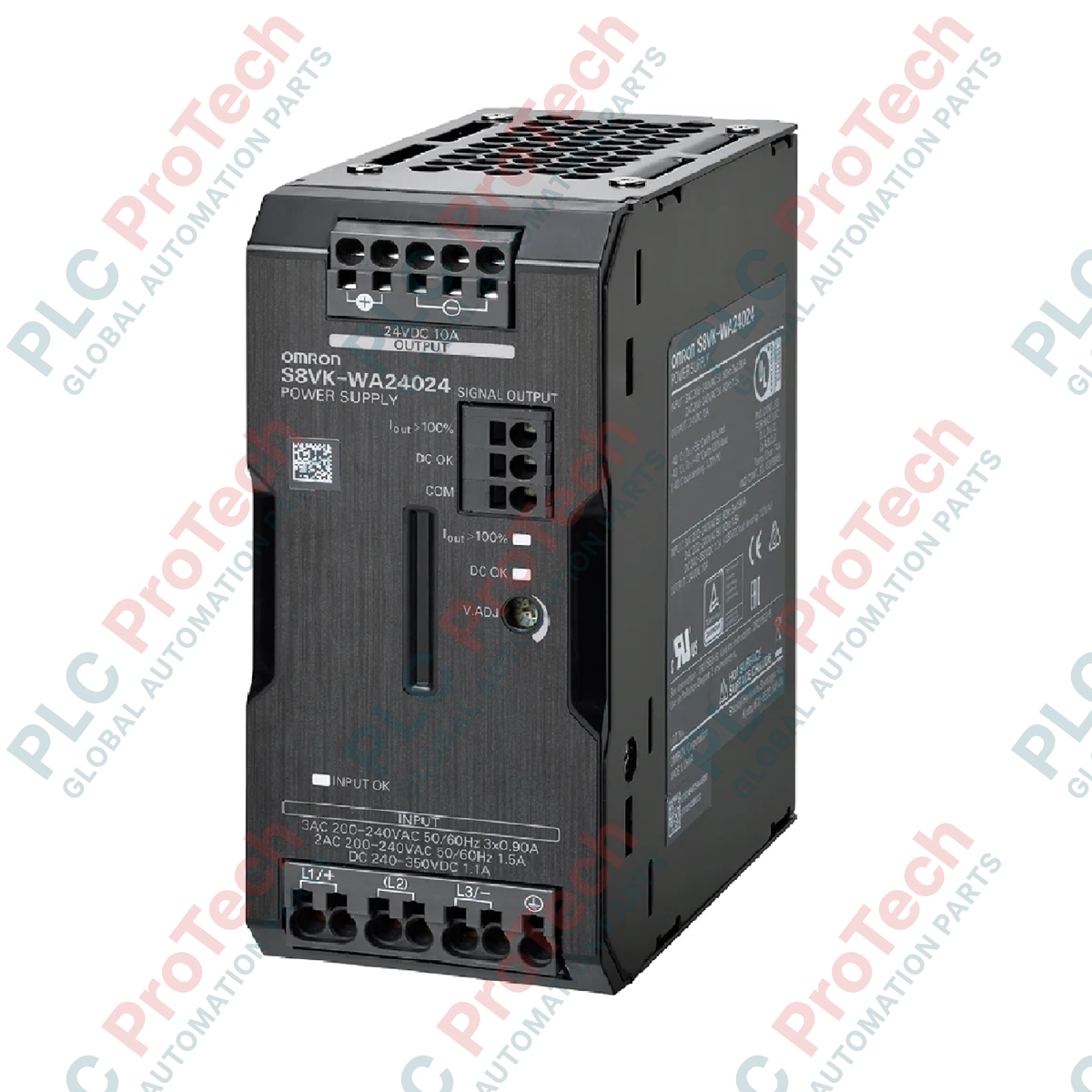

Como módulo de conversión eléctrica de alta eficiencia, el Omron S8VK-WA24024 proporciona corriente continua estable a redes exigentes de automatización industrial desde una fuente de alimentación trifásica. Esta fuente de alimentación conmutada está diseñada para mitigar los riesgos de desequilibrio de fases y proporcionar una salida continua y fiable de 24 VCC en armarios de control compactos. Diseñada con una carcasa robusta con cubierta e integrada con la tecnología patentada de conexión de terminales Push-In Plus de Omron, la unidad minimiza la mano de obra de instalación y maximiza la resistencia a las vibraciones físicas habituales en entornos de fabricación industrial pesada.
Características
-
Entrada trifásica: Admite rangos de entrada de 200 a 240 VCA, lo que reduce la carga de corriente del neutro y equilibra las fases.
-
Terminales Push-In Plus: Permiten un cableado rápido sin herramientas y mantienen una tensión continua para evitar que los terminales se aflojen debido a las vibraciones.
-
Refuerzo dinámico de corriente: Proporciona hasta 15 A de corriente máxima de refuerzo para admitir cargas de arranque con alta corriente de irrupción, como solenoides, motores y circuitos capacitivos.
-
Diseño compacto: El diseño de montaje lateral contiguo optimiza la distribución del espacio en el riel DIN.
-
Protección IP20: La construcción con cubierta permite un funcionamiento seguro para los dedos y cumple con las normas EN/IEC 60529.
Aplicaciones
- Paneles de control de maquinaria de ensamblaje automotriz
- Sistemas de embalaje y clasificación de alta velocidad
- Distribución de alimentación para herramientas de fabricación de semiconductores
- Equipos de procesamiento para el tratamiento de agua y aguas residuales
- Redes de alimentación de PLC y sensores para plantas de fabricación general
Especificaciones técnicas
| Parámetro de especificación |
Valor de ingeniería verificado |
| Fabricante |
Omron |
| Número de modelo |
S8VK-WA24024 |
| Nombre de la serie |
S8VK-W |
| Tensión de entrada nominal |
200 a 240 VCA (trifásica) |
| Potencia nominal |
240 W |
| Tensión de salida nominal |
24 VCC |
| Corriente de salida nominal |
10 A |
| Corriente máxima de refuerzo |
15 A |
| Tipo de terminal |
Bloque de terminales Push-In Plus |
| Tipo de construcción |
Cubierta |
| Grado de protección |
IP20 (EN/IEC 60529) |
| Peso de la unidad |
0,8 kg |
| Peso de envío (calculado) |
2,0 kg |
Conexiones e interfaces
| Sección del bloque de terminales |
Designación de terminal |
Asignación funcional |
| Terminales de entrada (parte superior) |
L1 |
Fase 1 de entrada de CA |
| L2 |
Fase 2 de entrada de CA |
| L3 |
Fase 3 de entrada de CA |
| PE (símbolo de tierra) |
Tierra de protección (tierra de seguridad) |
| Terminales de salida (parte inferior) |
+V (1) |
Línea de salida positiva de 24 VCC 1 |
| +V (2) |
Línea de salida positiva de 24 VCC 2 |
| -V (1) |
Línea de salida negativa de 24 VCC 1 (retorno) |
| -V (2) |
Línea de salida negativa de 24 VCC 2 (retorno) |
Perspectivas de ingeniería empírica
Modelos alternativos y compatibilidad
El S8VK-WA24024 constituye una alternativa más fiable a las unidades monofásicas S8VK-G o S8VK-X cuando se utiliza en instalaciones que sufren ruido persistente en la línea neutra o desequilibrio de fases. Al obtener alimentación de tres fases equilibradas, evita el sobrecalentamiento del circuito neutro local. Al sustituir modelos antiguos de fuente conmutada, verifique la configuración de la línea trifásica, ya que este módulo requiere una entrada nominal de 200 a 240 VCA para alcanzar el umbral nominal de 240 W.
Errores de aplicación y notas de ingeniería
Un error común durante la integración en el panel es sobrecargar la duración de la corriente de refuerzo de 15 A. Aunque el S8VK-WA24024 gestiona sin problemas hasta el 150 % de su capacidad nominal, este refuerzo está estrictamente clasificado para ciclos de trabajo temporales. El funcionamiento continuo más allá de la ventana máxima designada activará la protección térmica contra sobrecorriente, lo que hará que la tensión de salida caiga o fluctúe. Asegúrese de que el armario de control mantenga al menos 15 mm de espacio libre en ambos paneles laterales y 50 mm en vertical para permitir una refrigeración óptima por convección, ya que la restricción del paso de aire acelera la degradación térmica.
Consejos de puesta en servicio y cableado
Para garantizar conexiones estancas al gas con el mecanismo Push-In Plus, pele los cables de conductor sólido o las punteras engarzadas exactamente 10 mm. Al introducir cables trenzados sin punteras, utilice un destornillador plano de precisión para presionar la pestaña naranja de liberación antes de insertar el cable. Evite retorcer los cables trenzados para impedir que los hilos individuales de cobre se separen, lo que puede reducir la sección transversal efectiva de contacto y generar una resistencia localizada que produzca puntos calientes.
Directrices de instalación
ADVERTENCIA CRÍTICA: Desenergice todos los sistemas eléctricos primarios y secundarios antes de intentar instalar, cablear o inspeccionar físicamente el S8VK-WA24024. Confirme que la tensión de línea de entrada coincida con el rango trifásico nominal (200 a 240 VCA) para evitar daños inmediatos en los terminales y los condensadores internos.
1
Monte firmemente la fuente de alimentación en un carril DIN estándar de 35 mm. Asegúrese de que la palanca de bloqueo situada en la parte posterior del chasis encaje firmemente en su lugar.
2
Conecte primero el terminal de tierra de protección (PE) a una barra de tierra certificada del panel para establecer una ruta adecuada de supresión de EMI y seguridad frente a fallos.
3
Inserte los tres cables de fase entrantes (L1, L2, L3) en los bloques de terminales superiores y verifique que cada cable quede bien fijado en su posición.
4
Conecte las líneas de carga del sistema de 24 VCC a los terminales de salida correspondientes +V y -V ubicados en el bloque inferior. Compruebe nuevamente la correcta alineación de la polaridad antes de aplicar la tensión de línea.
