Descripción

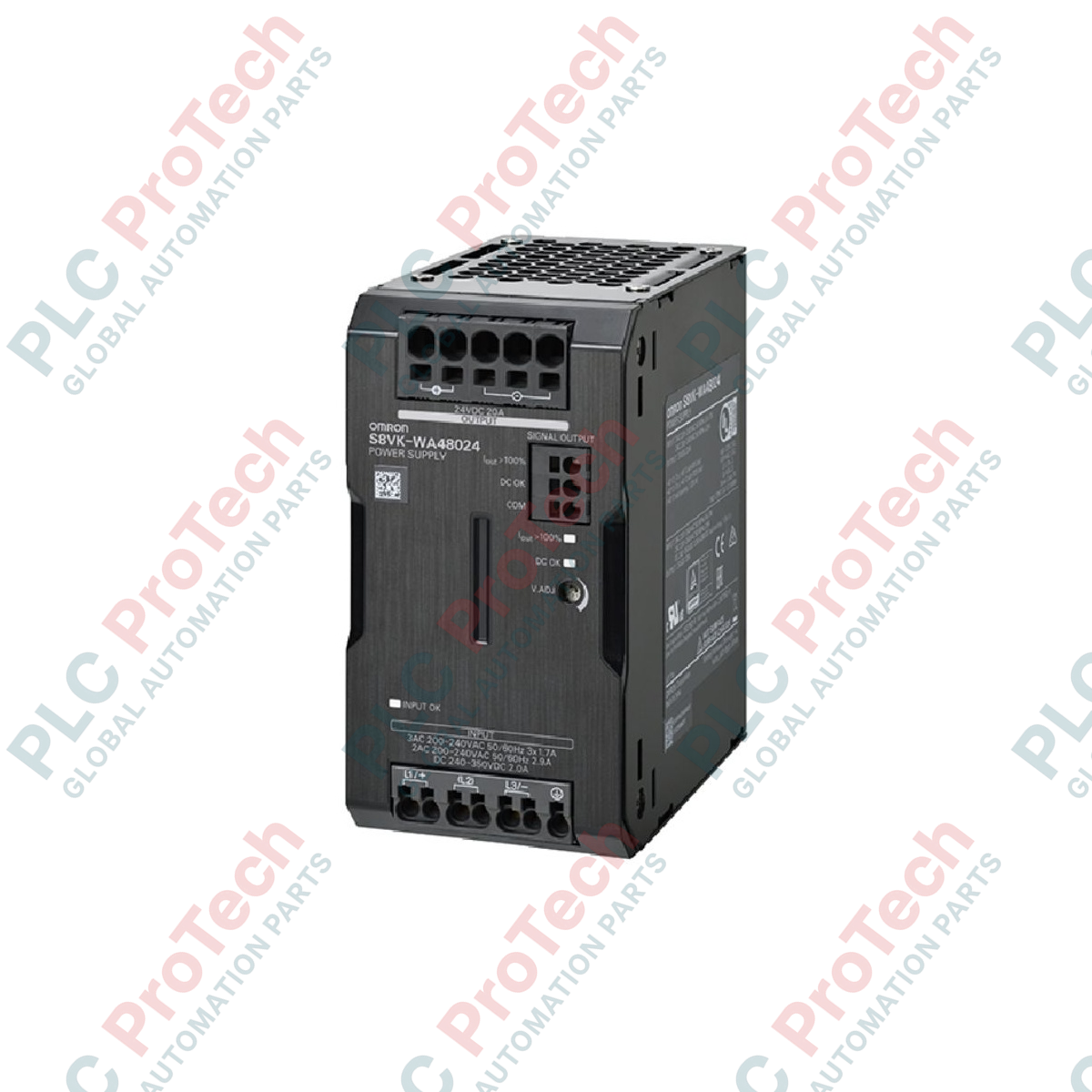

Ofreciendo una conversión eléctrica de alta eficiencia en entornos industriales exigentes, el Omron S8VK-WA48024 es una fuente de alimentación conmutada diseñada para infraestructuras eléctricas trifásicas. Esta unidad de 480 W convierte una entrada nominal trifásica de 200 a 240 VAC a una salida estable de 24 VDC, manteniendo una regulación de voltaje estricta incluso bajo condiciones fluctuantes de línea. Construida con bloques de terminales Push-In Plus, reduce significativamente el tiempo de cableado en paneles mientras asegura una resistencia robusta a vibraciones físicas. Su diseño compacto y de alta densidad permite el montaje lado a lado para optimizar el espacio dentro de los gabinetes de control.
Características
-
Operación Trifásica Estable: Diseñado específicamente para entradas trifásicas de 200 a 240 VAC, previniendo problemas de desequilibrio de fase en grandes sistemas automatizados.
-
Corriente Dinámica de Impulso: Proporciona hasta 30 A de corriente máxima de impulso para manejar cargas de arranque con alta corriente de irrupción de componentes capacitivos, válvulas solenoides y motores DC.
-
Tecnología Push-In Plus: Terminales de conexión frontales diseñados para cableado rápido sin herramientas que minimiza el aflojamiento de terminales con el tiempo.
-
Diseño Ambiental Robusto: Carcasa con protección IP20 diseñada para resistir ambientes industriales severos.
-
Montaje en Riel DIN: Mecanismo robusto de bloqueo deslizante incorporado para montaje directo por encaje en rieles DIN simétricos estándar de 35 mm.
Aplicaciones
-
Líneas de Ensamblaje Automotriz: Distribuyendo energía de control estable de 24 VDC a PLCs, redes industriales e interfaces hombre-máquina (HMI).
-
Equipos de Procesamiento de Semiconductores: Alimentando sensores de precisión, actuadores y relés de control electrónico.
-
Empaque y Manejo de Materiales: Suministrando corriente de impulso de arranque para motores dinámicos de transportadores y controladores neumáticos.
-
Paneles de Distribución Principal: Sirviendo como la alimentación principal de bus DC de bajo voltaje dentro de subpaneles de alto voltaje.
Especificaciones Técnicas
| Parámetro |
Valor de Especificación |
| Fabricante |
Omron |
| Código de Modelo |
S8VK-WA48024 |
| Nombre de la Serie |
S8VK-W |
| Rango de Voltaje de Entrada |
Trifásico, 200 a 240 VAC (Permitido: 170 a 264 VAC) |
| Voltaje de Salida |
24 VDC |
| Potencia de Salida Nominal |
480 W |
| Corriente de Salida Nominal |
20 A |
| Corriente Máxima de Impulso |
30 A |
| Método de Conexión |
Bloques de Terminales Push-In Plus |
| Clase de Carcasa |
IP20 (EN/IEC 60529) |
| Rango de Temperatura de Operación |
-40 a +70 °C (Con reducción de capacidad por encima de 40 °C) |
| Peso Físico de la Unidad |
1.05 kg |
| Peso de Envío |
2.50 kg |
Conexiones e Interfaces
| Grupo de Terminales |
Designación |
Asignación de Función |
| Sección de Entrada (Superior) |
L1 |
Fase 1 de Entrada de CA |
| L2 |
Fase 2 de Entrada de CA |
| L3 |
Fase 3 de Entrada de CA |
| PE |
Conexión a Tierra de Protección |
| Sección de Salida (Inferior) |
+V (x2) |
Terminales de Salida Positiva 24 VDC |
| -V (x2) |
Terminales de Retorno DC Negativo |
Perspectivas Empíricas de Ingeniería
Modelos Alternativos y Compatibilidad
Al reemplazar configuraciones de alimentación monofásicas antiguas (como la serie S8VK-G) con el S8VK-WA48024, asegúrese de que el espacio mecánico del panel coincida, ya que los modelos trifásicos tienen un ancho ligeramente diferente. La familia S8VK-W es directamente compatible con accesorios estándar de riel DIN, pero requiere interruptores automáticos de circuito de protección de alimentación trifásica configurados con curvas para motores para evitar disparos innecesarios en la carga inicial.
Errores Comunes en la Aplicación y Notas de Ingeniería
Aunque el S8VK-WA48024 es robusto, operarlo continuamente con fases de entrada desequilibradas degradará los capacitores internos. Un error común en campo es instalar la fuente de alimentación dentro de una caja completamente sellada y sin ventilación junto con otros componentes de alta temperatura. Mantenga un espacio lateral mínimo de 10 mm entre dispositivos adyacentes para permitir la convección natural, evitando que la reducción térmica limite la capacidad de salida por debajo de los 20 A nominales.
Consejos para Puesta en Marcha y Cableado
Utilice siempre terminales de pin aislados (ferrules) con el sistema Push-In Plus para garantizar una integridad absoluta del contacto. Para cables sólidos o con ferrules, inserte directamente en el orificio de inserción. Al usar cable trenzado sin ferrules, inserte primero un destornillador plano en el orificio del botón de liberación naranja para abrir el mecanismo de sujeción interno antes de guiar el cable hacia adentro.
Directrices de Instalación
ADVERTENCIA CRÍTICA: RIESGO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O DESTELLO DE ARCO. Apague toda la alimentación de entrada que suministra este dispositivo antes de la instalación, cableado o mantenimiento. Confirme que las líneas de alimentación trifásicas (L1/L2/L3) estén completamente desenergizadas. Permita que los capacitores de almacenamiento internos se descarguen durante al menos 5 minutos después de retirar la alimentación antes de tocar cualquier conexión de terminal.
1
Enganche el lado superior del soporte DIN integrado de la fuente de alimentación en el borde superior del riel DIN de 35 mm.
2
Presione firmemente la parte inferior de la carcasa hacia abajo y hacia atrás hasta que el seguro de resorte encaje en el borde inferior del riel.
3
Conecte el terminal de tierra PE (Protección a Tierra) a un punto de tierra del sistema de baja impedancia antes de conectar las líneas de fase de CA.
4
Inserte las terminales preaisladas para L1, L2 y L3 en los terminales de entrada correspondientes, y +V/-V en los terminales de salida. Verifique que no haya hilos de cobre sueltos expuestos.
