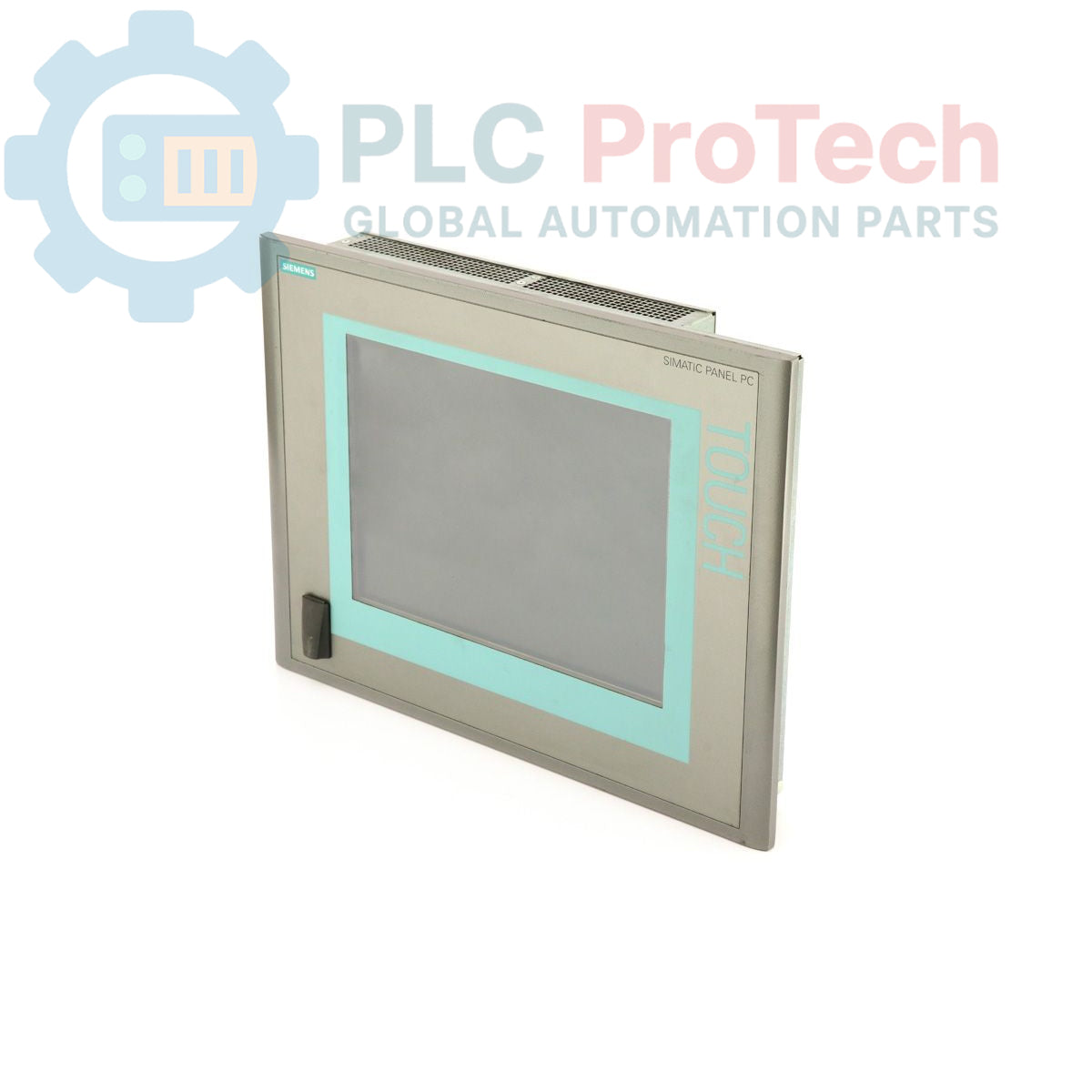

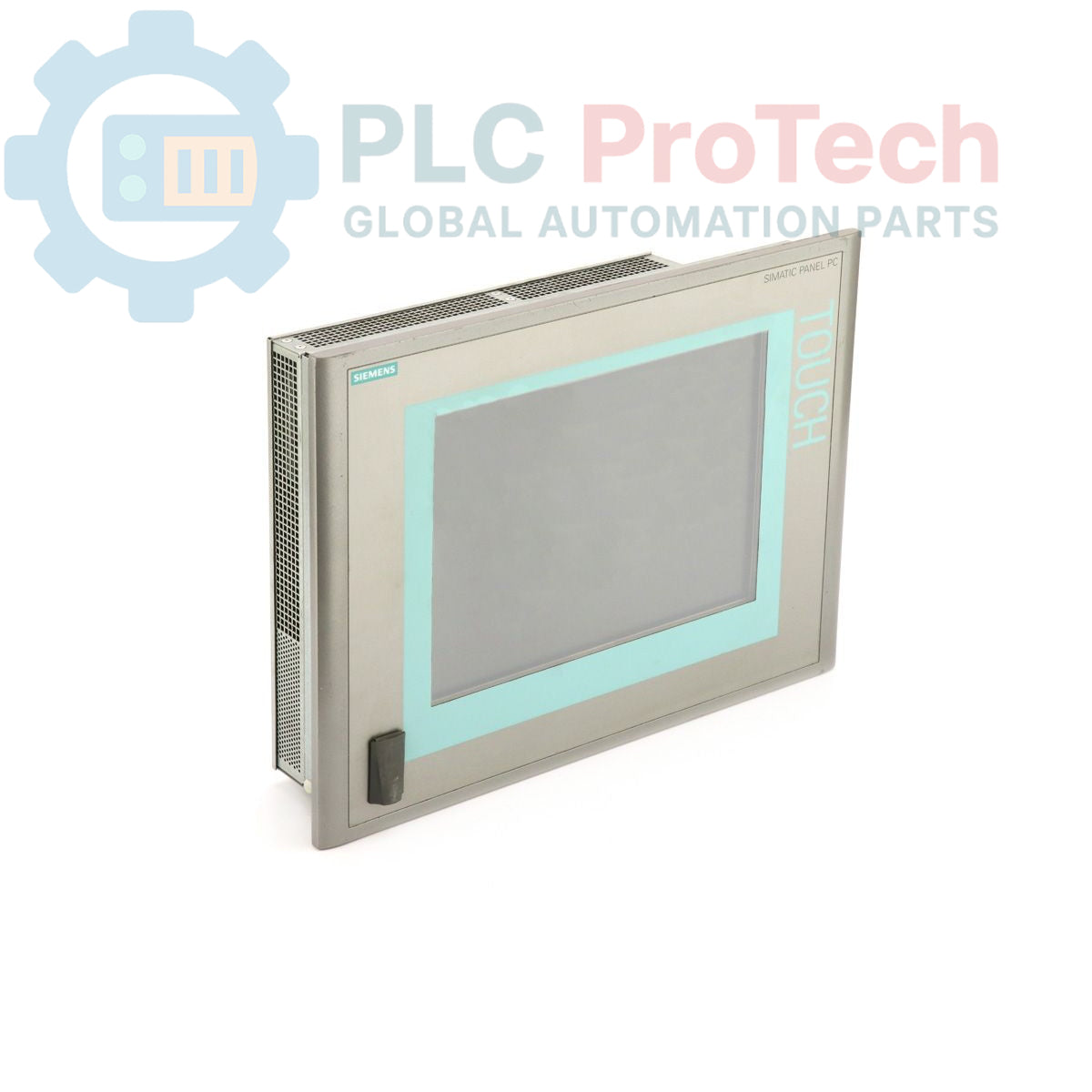

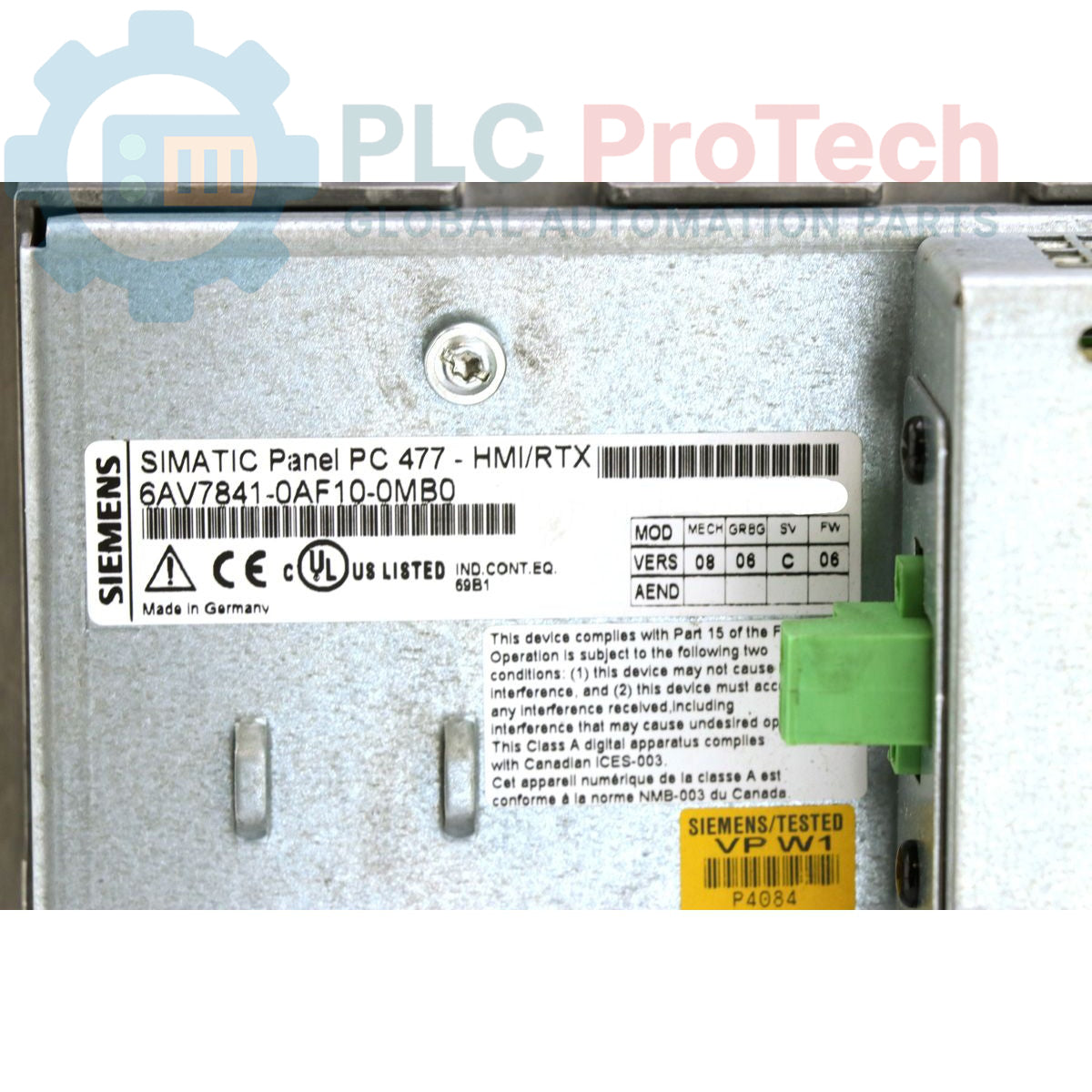

Siemens 6AV7841-0AF10-0MB0 SIMATIC Panel PC 477

Descripción

Este es un Siemens 6AV7841-0AF10-0MB0, un SIMATIC Panel PC 477 diseñado para tareas integradas de interfaz hombre-máquina (HMI) y control en entornos industriales. Cuenta con una pantalla táctil de 12 pulgadas con una resolución de 800 x 600, impulsada por un procesador Pentium III de 933 MHz con 512 MB de SDRAM. Para comunicación industrial, la unidad está equipada con una interfaz PROFIBUS DP 12. El almacenamiento se proporciona mediante una tarjeta Compact-Flash de 1 GByte, y el sistema viene preinstalado con Windows XP SP2 Embedded, WinCC flexible RT y WinAC RTX. El dispositivo funciona con una fuente de alimentación nominal de 24V DC e incluye un puerto USB frontal para acceso conveniente a periféricos.

Características

• Pantalla táctil a color de 12 pulgadas
• Resolución de pantalla de 800 x 600 píxeles
• Procesador Pentium III integrado funcionando a 933 MHz
• Puerto de comunicación PROFIBUS DP 12 integrado
• Interfaz USB en el panel frontal para acceso fácil
• Tarjeta Compact-Flash de 1 GByte para sistema operativo y almacenamiento de datos
• Preinstalado con Windows XP SP2 Embedded y software SIMATIC

Aplicaciones

• Interfaz hombre-máquina (HMI) a nivel de máquina y visualización de procesos
• Adquisición y registro de datos industriales
• Sistemas de control supervisivo en manufactura
• Soluciones de control basadas en PC para automatización de fábricas
• Unidad de reemplazo para instalaciones heredadas SIMATIC PC 477

Especificaciones técnicas

Directrices de Instalación

1. 1 Verifique las dimensiones del recorte del panel con las especificaciones del dispositivo. Asegúrese de que la superficie de montaje esté limpia, plana y pueda soportar el peso de la unidad.
2. 2 Inserte el Panel PC en el recorte desde el frente del gabinete. Asegúrelo desde la parte trasera usando las abrazaderas de montaje proporcionadas. Apriete los tornillos de las abrazaderas de manera uniforme para asegurar un sellado adecuado y evitar la distorsión del marco.
3. 3 Conecte un conductor de tierra de protección (PE) dedicado al terminal de puesta a tierra designado en el chasis del dispositivo. Esto es fundamental para la seguridad y la inmunidad al ruido.
4. 4 Conecte la fuente de alimentación de 24V CC a los terminales de entrada de energía. Observe estrictamente la polaridad correcta (+/-) indicada en la carcasa del dispositivo. Use cables de tamaño adecuado para la carga.
5. 5 Conecte el cable PROFIBUS DP y cualquier otro cable de comunicación o E/S requerido. Asegúrese de que todos los conectores estén completamente insertados y asegurados.
6. 6 Después de verificar que todas las conexiones sean correctas y estén seguras, restablezca la alimentación del gabinete y encienda el Panel PC. Verifique que el sistema operativo arranque correctamente y que la aplicación se cargue como se espera.
