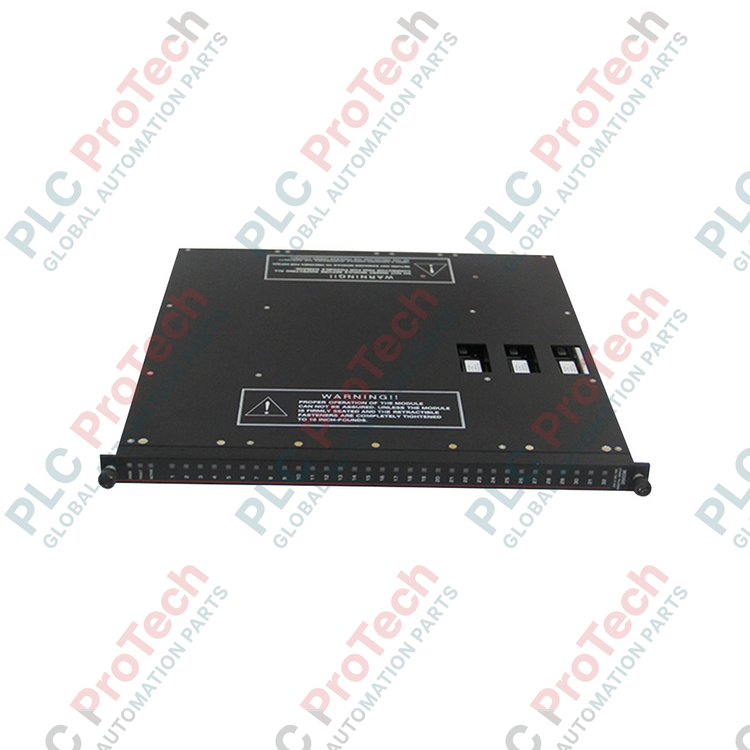

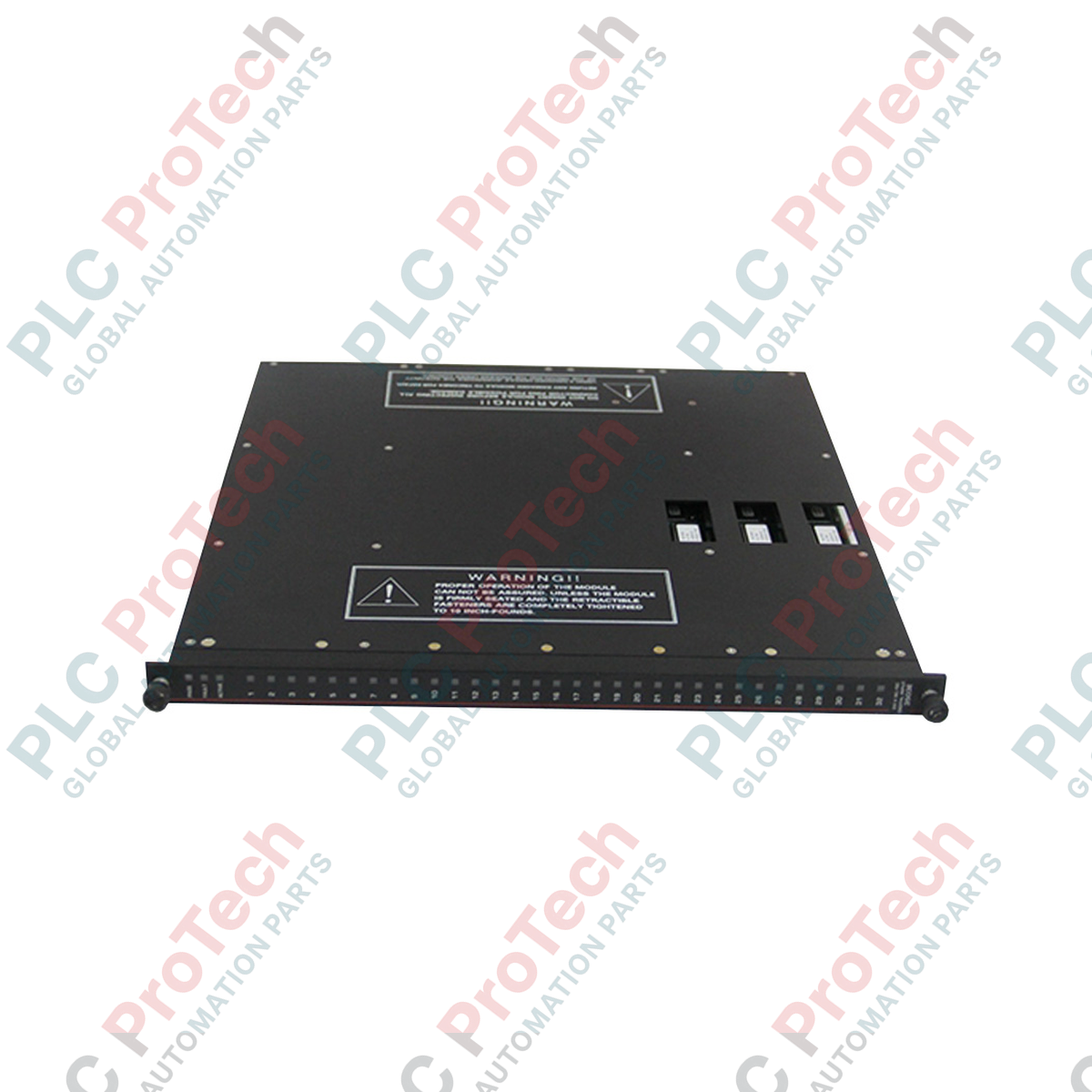

Módulo de salida de relé Tricon Triconex 3636E, 32 puntos

Descripción general del producto

El 3636E (3636E) de Triconex es un módulo de salida de relé de alta fiabilidad, diseñado para integrarse en la arquitectura Tricon redundante modular triple (TMR). Este módulo proporciona 32 puntos independientes normalmente cerrados (NC) , lo que lo convierte en un componente esencial para la señalización a prueba de fallos y la interfaz con dispositivos de campo no críticos que requieren el cierre de un contacto físico. Utilizado ampliamente en refinerías petroquímicas, plataformas petrolíferas marinas y plantas de generación eléctrica a gran escala, el 3636E actúa como un puente robusto entre la lógica de alta integridad y equipos auxiliares, como paneles anunciadores o relés de interposición. Al utilizar contactos de relé mecánicos, garantiza un aislamiento eléctrico total y gestiona tipos de carga incompatibles con los interruptores de estado sólido. Su inclusión en un sistema de seguridad minimiza los riesgos al proporcionar información clara del estado basada en hardware, reduciendo significativamente la ambigüedad de diagnóstico y los posibles tiempos de inactividad del sistema.

Arquitectura avanzada del hardware y lógica de votación

El Triconex 3636E utiliza una etapa de salida no triplicada que, no obstante, se beneficia de la integridad del procesador TMR. El módulo recibe comandos de salida de los tres procesadores principales a través de tres canales independientes. Estas señales se someten a una votación interna y los datos resultantes, determinados por mayoría, accionan los 32 relés mecánicos individuales. Una característica destacada del 3636E es su circuito de retorno integrado, que supervisa el estado operativo de cada relé independientemente de la carga de campo real. Esta capacidad de diagnóstico proactivo garantiza que cualquier fallo mecánico o contacto atascado se detecte de inmediato, activando el indicador FAULT del módulo y una alarma a nivel de chasis. Esta arquitectura garantiza que, incluso en rutas no críticas para la seguridad, se mantenga el máximo nivel de cobertura de diagnóstico.

Especificaciones técnicas

Preguntas frecuentes sobre fiabilidad y compatibilidad

¿Qué importancia tiene la configuración normalmente cerrada (NC) del 3636E?

La configuración normalmente cerrada garantiza que el circuito permanezca cerrado cuando está desenergizado. Esto es vital para la señalización relacionada con la seguridad, donde la interrupción de un circuito (apertura) se utiliza para indicar una alarma o una pérdida de alimentación, proporcionando una característica intrínseca a prueba de fallos para determinados circuitos auxiliares.

¿Se puede sustituir el 3636E en caliente durante las operaciones activas?

Sí. El 3636E admite la funcionalidad de reserva en caliente . Se puede insertar un módulo de repuesto en la ranura adyacente y transferir el control sin interrumpir el proceso de campo, siempre que el sistema esté configurado para permitir el reemplazo de módulos en línea.

¿Cómo gestiona el 3636E las cargas inductivas en comparación con los módulos de estado sólido?

A diferencia de las salidas de estado sólido, los relés mecánicos del 3636E pueden conmutar cargas de CA y CC y no están sujetos a la corriente de fuga presente en los transistores. Sin embargo, para cargas altamente inductivas, se requiere supresión externa para evitar el deterioro de los contactos y garantizar la vida útil del relé.

Ingeniería de campo y protocolo de instalación

• Supresión de cargas inductivas: Para evitar el desgaste prematuro de los contactos debido a la formación de arcos, instale supresores de sobretensión (diodos para CC o circuitos amortiguadores RC para CA) directamente en paralelo con todas las cargas inductivas de campo. Esto protege los contactos mecánicos del 3636E y reduce las interferencias electromagnéticas dentro del armario de control.

• Paneles de terminación externos (ETP): El 3636E requiere un ETP para el cableado de campo. Asegúrese de que todas las conexiones de cable entre el plano posterior de Tricon y el ETP estén correctamente aseguradas. Las conexiones de alta impedancia en la interfaz pueden activar falsos errores de diagnóstico del circuito de retorno.

• Supervisión del límite de corriente: Aunque el módulo está especificado para 2 A por punto, asegúrese de que la corriente total agregada no supere los límites térmicos del chasis y de la fuente de alimentación. Mantenga el entorno del armario por debajo de 60 grados Celsius para garantizar tiempos de conmutación constantes de los relés y precisión de diagnóstico.

Ventajas de resistencia industrial

El 3636E está diseñado para soportar las exigencias de entornos industriales hostiles, incluidas zonas con alta vibración y ruido eléctrico. Con aislamiento entre puntos de 1500 VDC, protege eficazmente la lógica TMR sensible frente a transitorios del lado de campo. El diseño mecánico del módulo está optimizado para un funcionamiento con ciclos de trabajo elevados, y su codificación cromática azul plateada permite identificarlo visualmente con rapidez durante el mantenimiento. Además, el 3636E ofrece una excelente compatibilidad descendente con sistemas Tricon antiguos, lo que permite a los operadores de planta mantener rutas de señalización de alta integridad sin necesidad de realizar revisiones exhaustivas del hardware.
