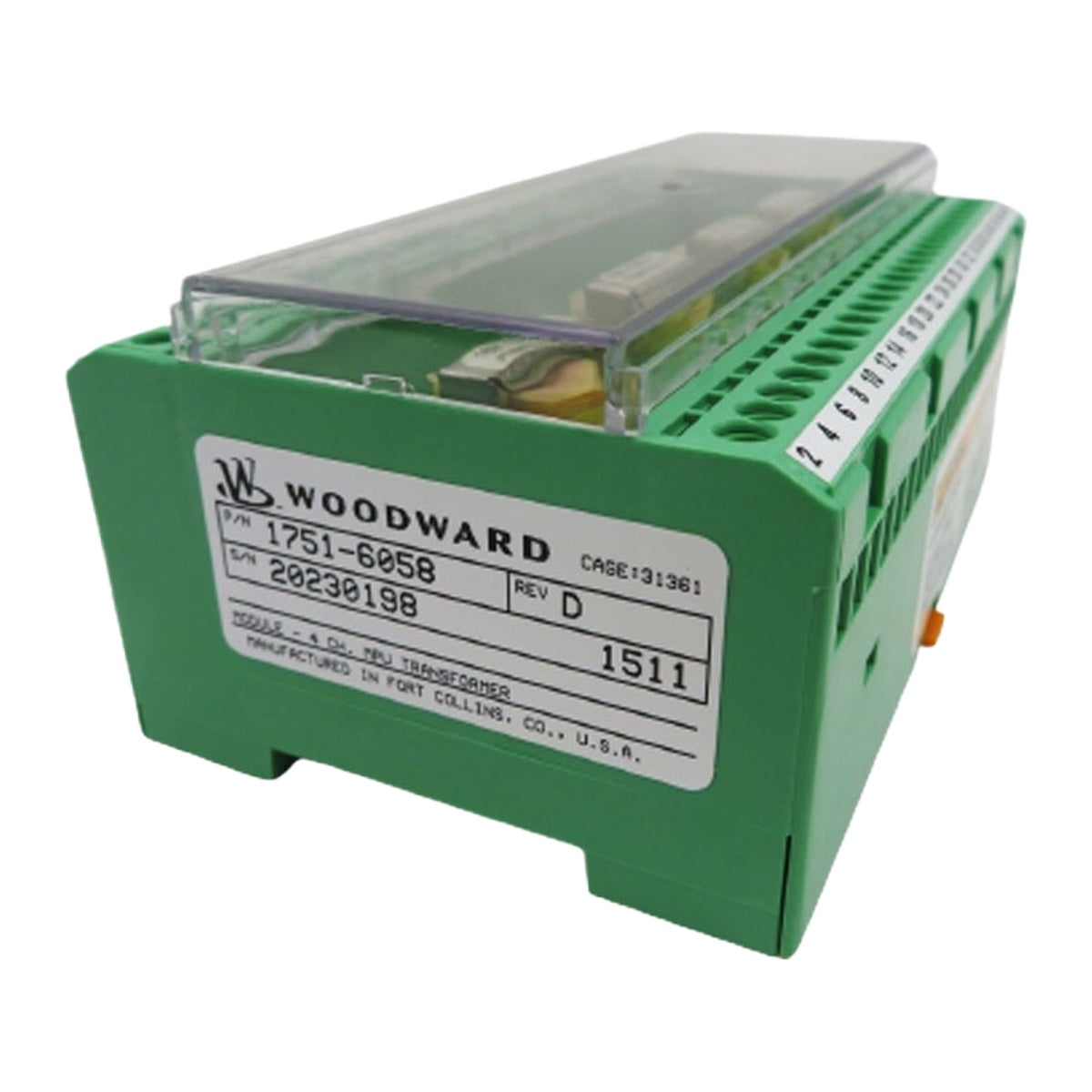

Transformador de aislamiento MPU de 4 canales Woodward 1751-6058

Descripción

El Woodward 1751-6058 es un transformador MPU de 4 canales diseñado para proporcionar acondicionamiento de señal con aislamiento galvánico y limitación de voltaje para sensores de velocidad de captación magnética (MPU). En los sistemas de control de turbinas y monitoreo de condiciones de velocidad, los sensores de captación magnética generan señales de voltaje de corriente alterna (CA) cuya amplitud aumenta proporcionalmente con la velocidad. El transformador de aislamiento 1751-6058 limita los voltajes máximos elevados para proteger el hardware de monitoreo de velocidad posterior, como el módulo de entrada analógica NI 9221 del sistema Woodward de monitoreo de protección de turbinas (TPM), contra sobretensiones eléctricas, manteniendo al mismo tiempo la integridad de la señal en los canales de detección de velocidad.

Con una relación de transformación de 1:1, el transformador MPU de 4 canales Woodward 1751-6058 aísla hasta cuatro señales independientes de sondas de captación magnética. Al interrumpir los bucles de tierra y suprimir el ruido de modo común, el dispositivo garantiza una detección precisa del cruce por cero y una medición exacta de la velocidad en generadores de gas, turbinas de potencia y maquinaria industrial rotativa que funcionan en entornos eléctricos exigentes.

Características

• Arquitectura de cuatro canales compatible con hasta cuatro sondas independientes de velocidad de captación magnética (MPU)
• Relación de transformación de señal de 1:1 para una transmisión precisa de la frecuencia sin escalado de voltaje
• Aislamiento galvánico entre el cableado de campo de los sensores de velocidad y el hardware de monitoreo de control
• Previene daños por sobretensión en las unidades de procesamiento de velocidad durante el funcionamiento a altas RPM de la máquina motriz
• Reduce el ruido eléctrico, las diferencias de potencial de tierra y las interferencias de señal en las líneas de velocidad
• Diseñado para integrarse con el hardware Woodward de monitoreo de protección de turbinas (TPM) y los módulos NI 9221

Aplicaciones

• Aislamiento de señales de sondas de velocidad de generadores de gas
• Sistemas de monitoreo de protección contra sobrevelocidad de turbinas de potencia
• Interfaces de detección de velocidad para turbinas de vapor y turbinas de gas industriales
• Entornos industriales con mucho ruido que requieren la eliminación de bucles de tierra para señales MPU

Especificaciones técnicas

Directrices de instalación

• Montaje y ubicación: Instale el módulo transformador de forma segura dentro de un gabinete industrial blindado, cerca de la lógica de monitoreo de velocidad o del gabinete del módulo.
• Blindaje y puesta a tierra: Conecte cables de par trenzado blindados desde las sondas de captación magnética hasta los terminales primarios. Asegúrese de que los blindajes de los cables estén conectados a tierra en un único punto, en el terminal principal de tierra del chasis, para reducir el ruido EMI/RFI.
• Requisitos de cableado: Tienda el cableado de alta tensión o de distribución eléctrica alejado de los conductores de señal MPU para evitar la distorsión de la señal inducida.
• Verificación de la señal: Confirme que la amplitud de la señal de salida coincida con los límites de voltaje de entrada requeridos por el módulo de procesamiento en todo el rango de RPM de funcionamiento de la máquina motriz.
