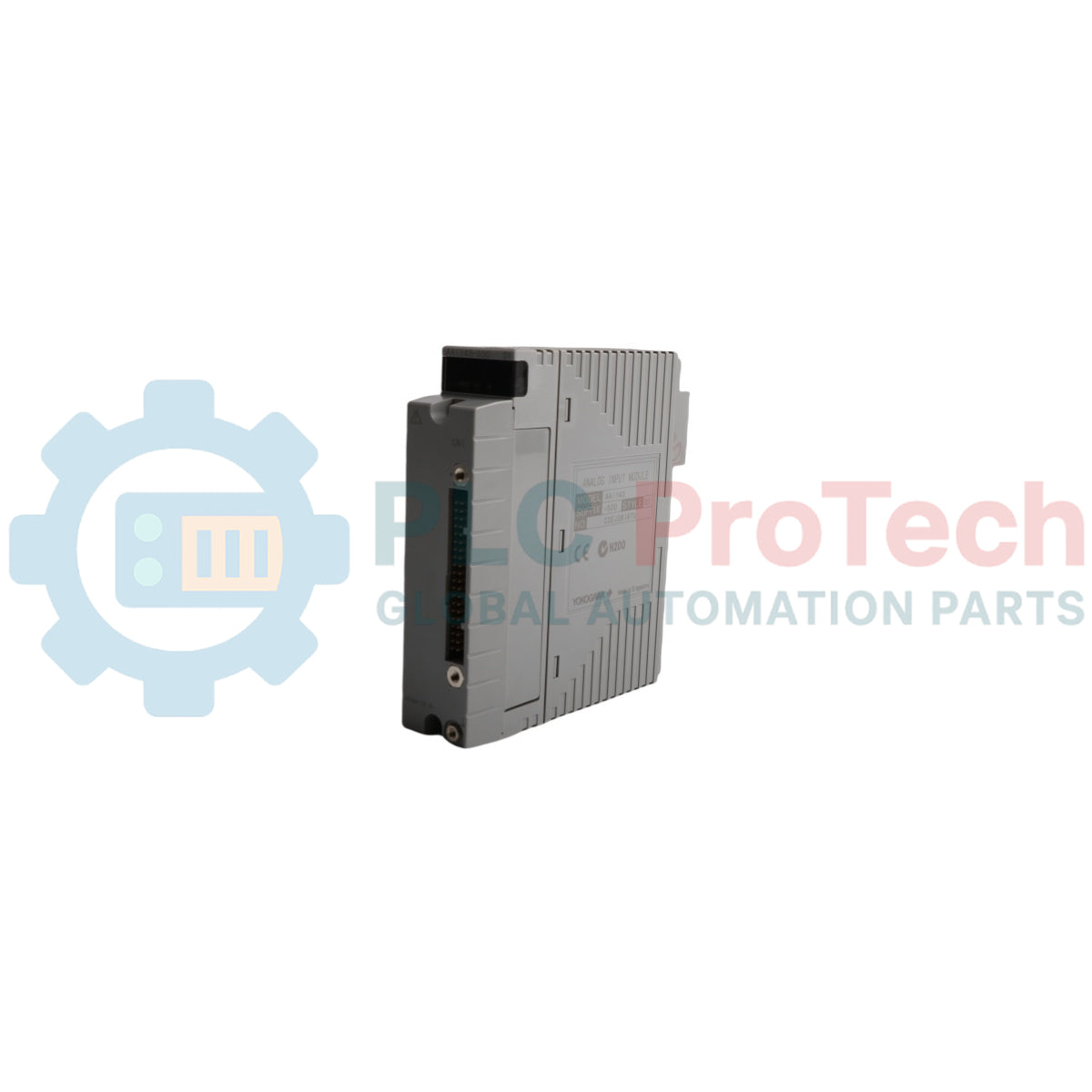

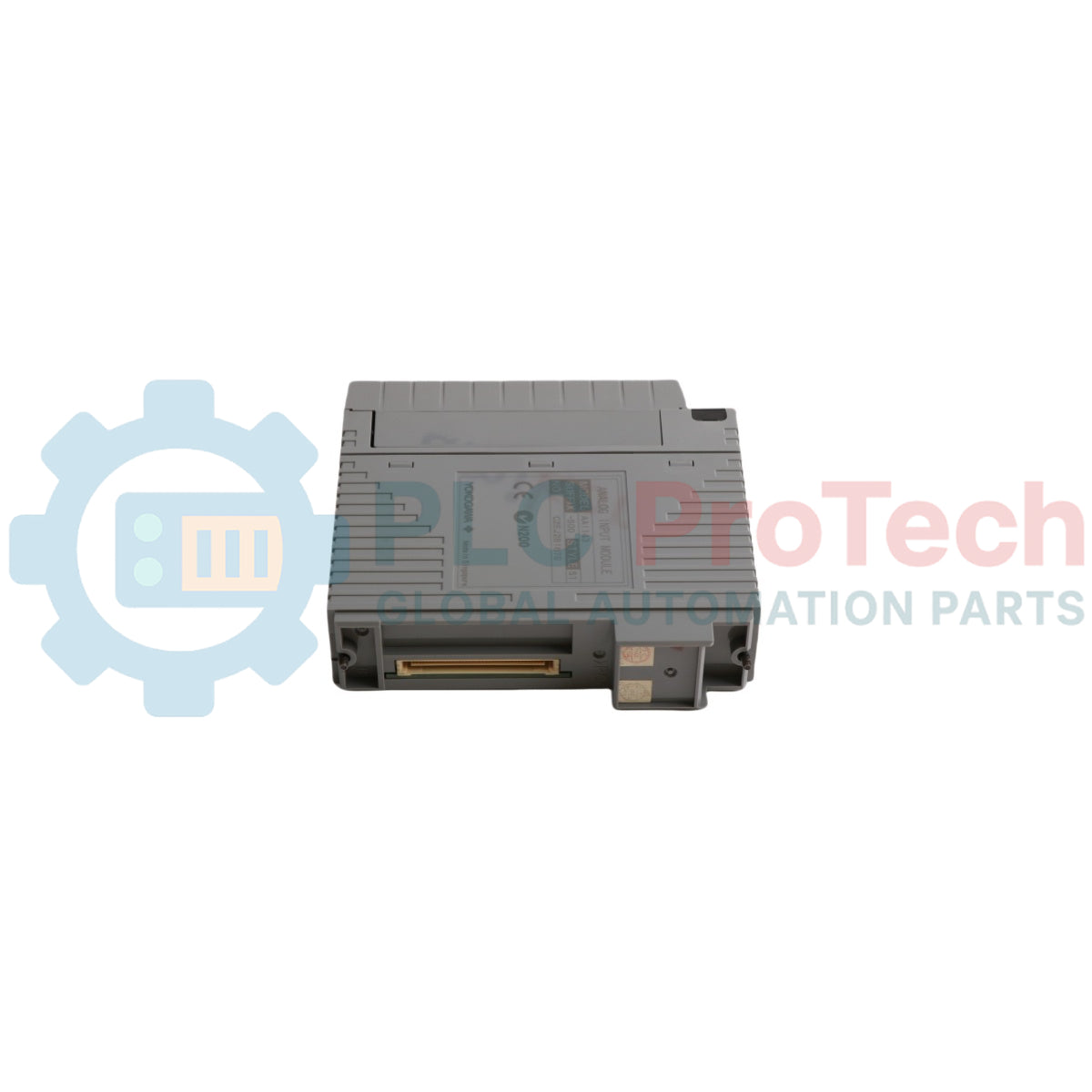

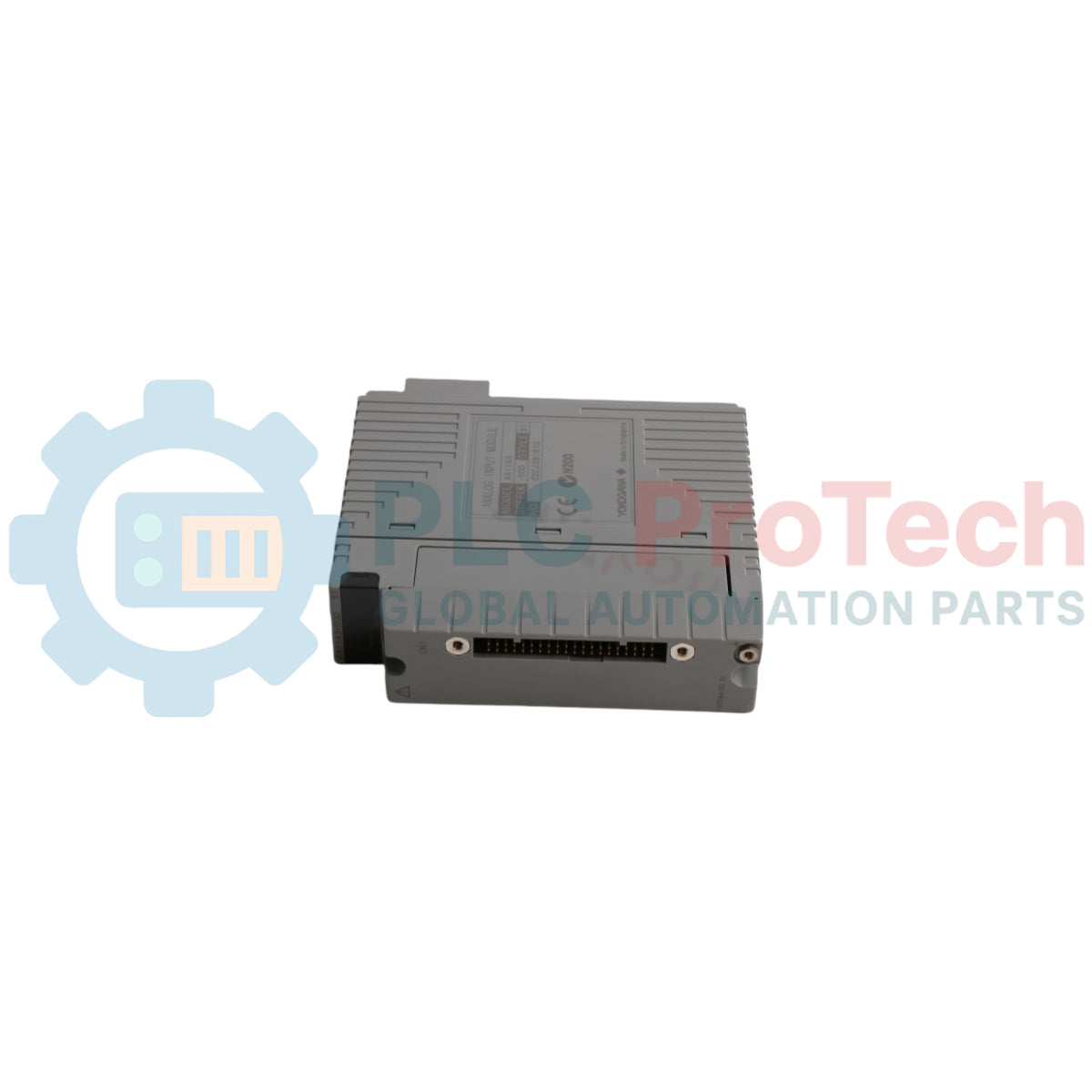

Módulo de entrada analógica Yokogawa AAI143-S00 S1 CENTUM VP FIO

Descripción general del producto

El Yokogawa AAI143-S00 S1 (AAI143S00S1) es un módulo de entrada analógica de 16 canales y alta precisión, diseñado para los sistemas integrados de control de producción CENTUM VP y CS 3000. Diseñado para el procesamiento de señales de alta densidad en industrias como la fabricación de productos químicos, el petróleo y el gas, y la producción farmacéutica, este módulo acepta señales estándar de 4 a 20 mA procedentes de transmisores de campo. El AAI143-S00 S1 facilita la supervisión de procesos críticos al convertir los datos analógicos de campo en señales digitales para la Estación de Control de Campo (FCS). Su principal valor reside en su excepcional estabilidad de señal y aislamiento entre el sistema y el campo, lo que evita que las perturbaciones eléctricas se propaguen por el DCS, garantizando así un control constante del proceso y minimizando el riesgo de fallos del equipo.

Desglose del sufijo

El código de modelo AAI143-S00 S1 indica características específicas del hardware y estándares de compatibilidad:

• AAI143: Modelo base para un módulo de entrada analógica de 16 canales (4 a 20 mA).

• -S (tipo estándar): Indica la especificación estándar de la señal de entrada. A diferencia de la versión «H», este módulo estándar está optimizado para la adquisición de señales de corriente a alta velocidad, sin modulación HART integrada en cada canal.

• 0 (configuración única): Este dígito especifica que el módulo está diseñado para funcionar sin redundancia (de forma independiente), aunque sigue siendo compatible con placas base FIO estándar.

• 0 (tipo básico): Indica que el módulo está fabricado según la especificación estándar, sin funciones adicionales como barreras de seguridad intrínseca o recubrimiento conformado.

• S1 (estilo 1): Representa el estilo de hardware original. Los módulos de estilo 1 son el «estándar de oro» para el mantenimiento y las ampliaciones de sistemas heredados, ya que ofrecen compatibilidad total con nodos FIO y firmware antiguos.

Especificaciones técnicas

Preguntas frecuentes técnicas

Q1: ¿Puedo sustituir un AAI143-S00 S1 por un AAI143-H00?

A1: Sí, técnicamente la versión H (HART) puede sustituir a la versión S, pero debe verificar que la configuración del software de la FCS admita el paso directo de HART. Si no necesita la funcionalidad HART, el AAI143-S00 S1 sigue siendo el reemplazo directo más rentable.

Q2: ¿El AAI143-S00 S1 admite alimentación para transmisores de 2 hilos?

A2: Este módulo es una entrada de absorción de corriente. Para transmisores de 2 hilos, debe proporcionar una fuente de alimentación externa de 24 VCC al lazo. El módulo mide la corriente, pero no suministra directamente la alimentación del lazo desde los terminales de E/S.

Q3: ¿Cómo gestiono una señal de «mala calidad» en el DCS para un canal específico?

A3: Primero, mida la señal de mA en los terminales del módulo utilizando un multímetro calibrado. Si la señal es inferior a 4 mA (por ejemplo, 3,8 mA), el módulo puede informar de una condición de quemado o de estado incorrecto. Compruebe si existen problemas de calibración del instrumento de campo o circuitos abiertos en el cableado de campo.

Guía de ingeniería e instalación

• Apantallamiento del lazo de señal: Utilice siempre cables de par trenzado apantallados para los lazos de 4 a 20 mA. Para evitar la formación de lazos de tierra, asegúrese de que el apantallamiento esté conectado a tierra únicamente en el extremo del armario del DCS. Los apantallamientos flotantes o la conexión a tierra en ambos extremos pueden introducir ruido que provoque fluctuaciones en las lecturas del ciclo de actualización de 10 ms.

• Compatibilidad del bloque de terminales: El AAI143-S00 S1 suele utilizar un terminal de presión (por ejemplo, ATA11S) o un cable KS para conectarse a una placa de terminales. Al utilizar cables KS, asegúrese de que el conector esté firmemente colocado y de que los tornillos de mariposa estén apretados para evitar desviaciones de señal inducidas por las vibraciones.

• Consideraciones ambientales: Dado que el -S00 no cuenta con recubrimiento conformado, asegúrese de que la humedad relativa del armario se mantenga entre el 5 % y el 90 % (sin condensación). Para instalaciones en entornos húmedos o corrosivos, recomendamos actualizar a la versión /G3 o utilizar una sala de instrumentos con aire acondicionado para evitar la corrosión del cobre en la placa de circuito impreso de estilo S1.
