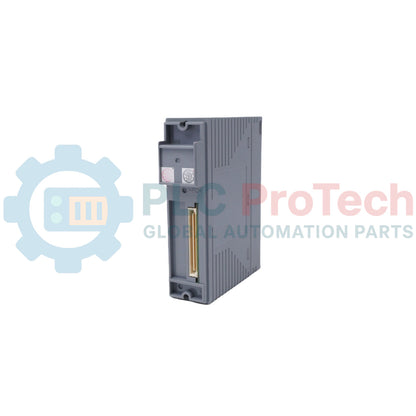

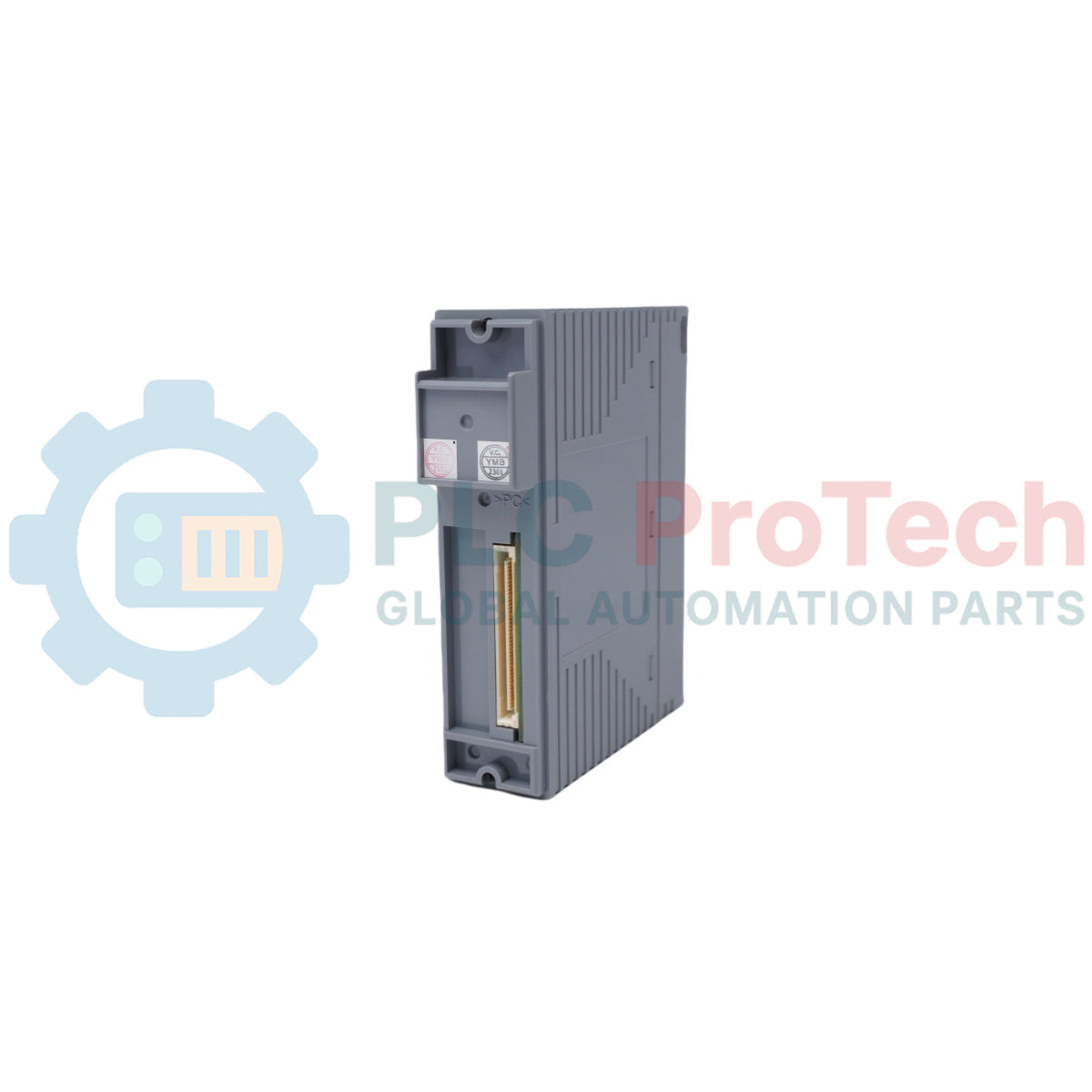

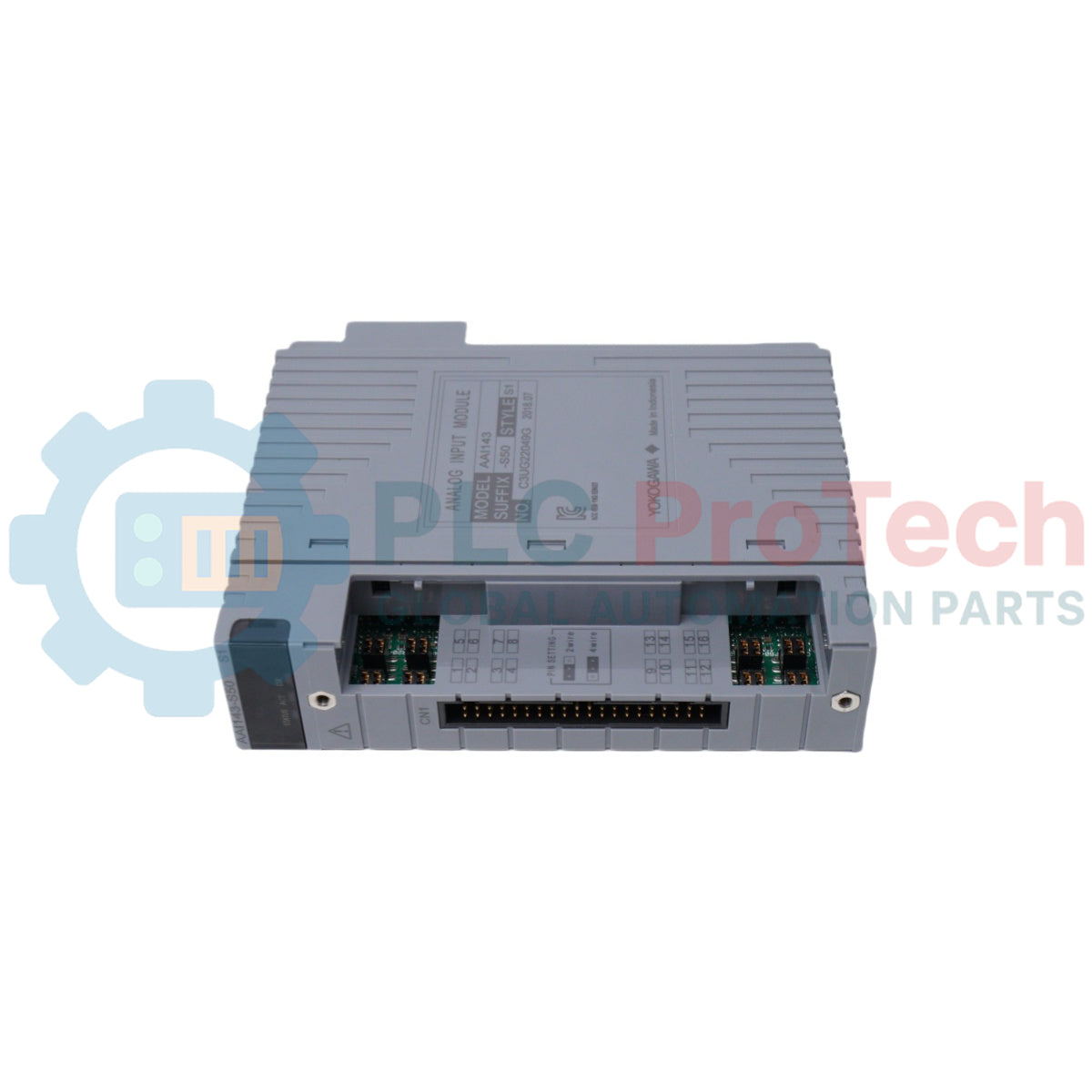

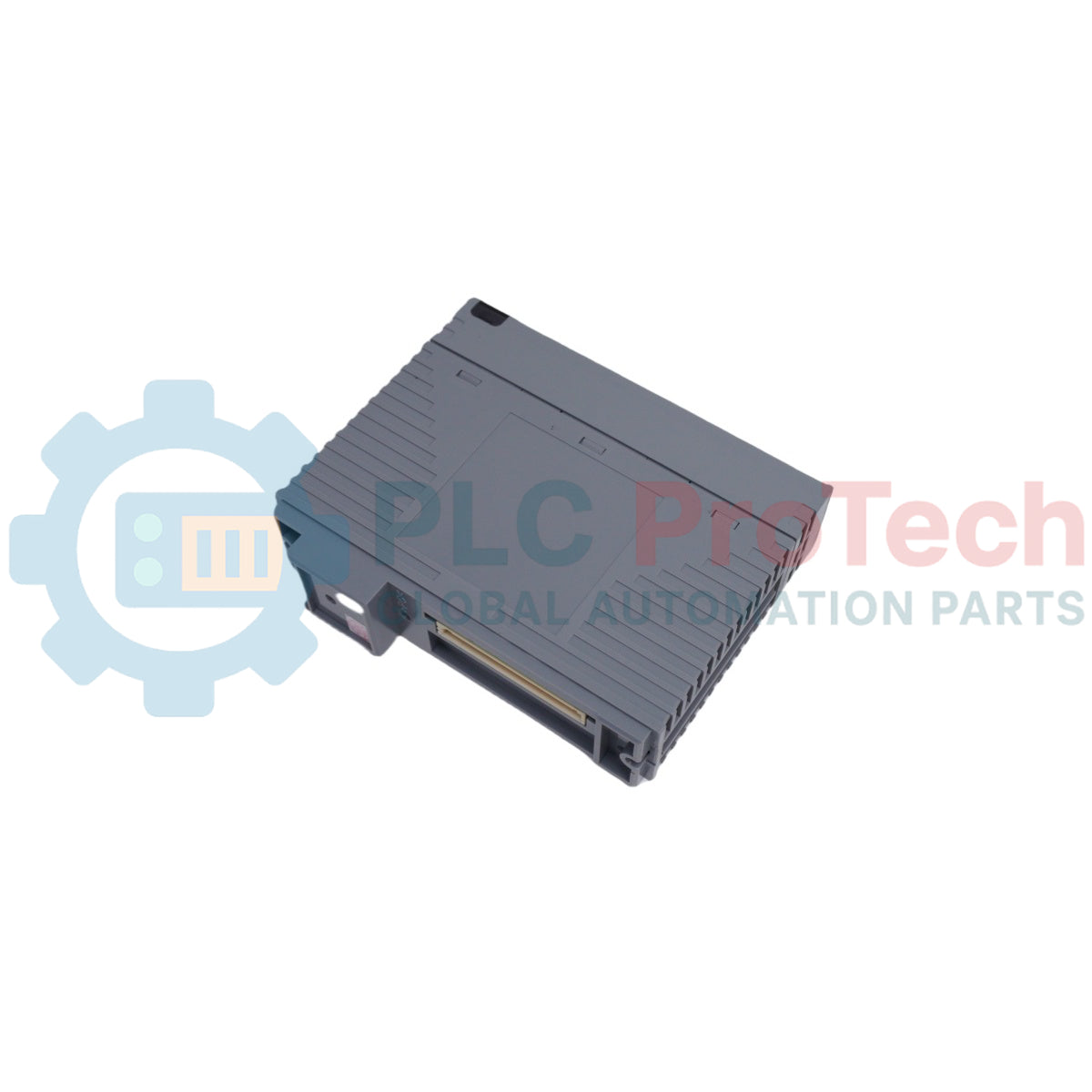

Módulo de entrada analógica Yokogawa AAI143-S50 (4 a 20 mA, 16 canales)

Descripción general del producto

El Yokogawa AAI143-S50 (AAI143S50) es un módulo de entrada analógica de 16 canales de alta precisión diseñado para los sistemas de control de producción integrados CENTUM VP y CENTUM CS 3000. Diseñado para manejar señales estándar de 4 a 20 mA, este módulo es un componente fundamental en industrias de procesos como la de petróleo y gas, el procesamiento químico y la fabricación farmacéutica. Al proporcionar una adquisición de señales de alta densidad y un aislamiento galvánico superior, el AAI143-S50 garantiza que las variables críticas del proceso, como la presión, el flujo y la temperatura, se transmitan al DCS con absoluta fidelidad, manteniendo la estabilidad del sistema y evitando interrupciones costosas del proceso.

Especificaciones técnicas

Preguntas frecuentes técnicas

P1: ¿Cuál es la diferencia entre el AAI143-S50 y el AAI143-H50?

R1: El AAI143-S50 es el módulo de entrada analógica estándar, mientras que la versión H (AAI143-H50) generalmente denota la versión con soporte de comunicación HART dedicado incorporado para cada canal. Verifique siempre la licencia de software de su sistema para la funcionalidad de paso HART.

P2: ¿Puedo usar este módulo para transmisores de 2 y 4 hilos?

R2: Sí. El AAI143-S50 puede interactuar con ambos. Para transmisores de 2 hilos, generalmente se requiere una fuente de alimentación externa de 24 VCC para alimentar el instrumento en bucle, ya que el módulo en sí es un dispositivo de entrada de hundimiento de corriente.

P3: ¿La versión S50 admite la redundancia de módulos?

R3: Sí. El "5" en el sufijo confirma que está listo para la redundancia. Cuando se instala en pares en una placa terminal con capacidad de redundancia, el sistema garantiza una transferencia sin interrupciones en caso de falla de un solo módulo.

Guía de ingeniería e instalación

• Blindaje del bucle de señal: Para evitar que la interferencia EMI/RFI afecte la precisión del 0,1%, asegúrese de que los cables de señal sean de par trenzado con un blindaje general. El blindaje debe conectarse a tierra en un solo punto, generalmente en el bus de tierra del gabinete del DCS, para evitar bucles de tierra.

• Apriete de terminales: Cuando utilice los terminales KS1 o de abrazadera de presión, aplique un torque de 0,5 a 0,6 Nm. Un apriete excesivo puede dañar los pines del cabezal del módulo, mientras que un apriete insuficiente provoca una resistencia de contacto que sesga las lecturas de mA.

• Validación de redundancia: Después de instalar un par redundante, verifique el estado en el Mapa de mantenimiento de la HIS (Estación de interfaz humana). Ambos módulos deben mostrar un estado "Normal", con uno designado como "Activo" y el otro como "En espera".

Ventajas de la ingeniería

El AAI143-S50 es reconocido por su estabilidad a largo plazo y mínima desviación de calibración, incluso en entornos de alta vibración o alta temperatura. Su ciclo de actualización de datos de alta velocidad de 10 ms lo hace adecuado para bucles de control de acción rápida, como el control antisurgencia en compresores. Además, su diseño permite el intercambio en caliente bajo tensión, lo que garantiza que los técnicos de instrumentos puedan reemplazar módulos defectuosos sin interrumpir el control continuo del proceso de los 15 canales restantes o del resto del nodo FIO.
