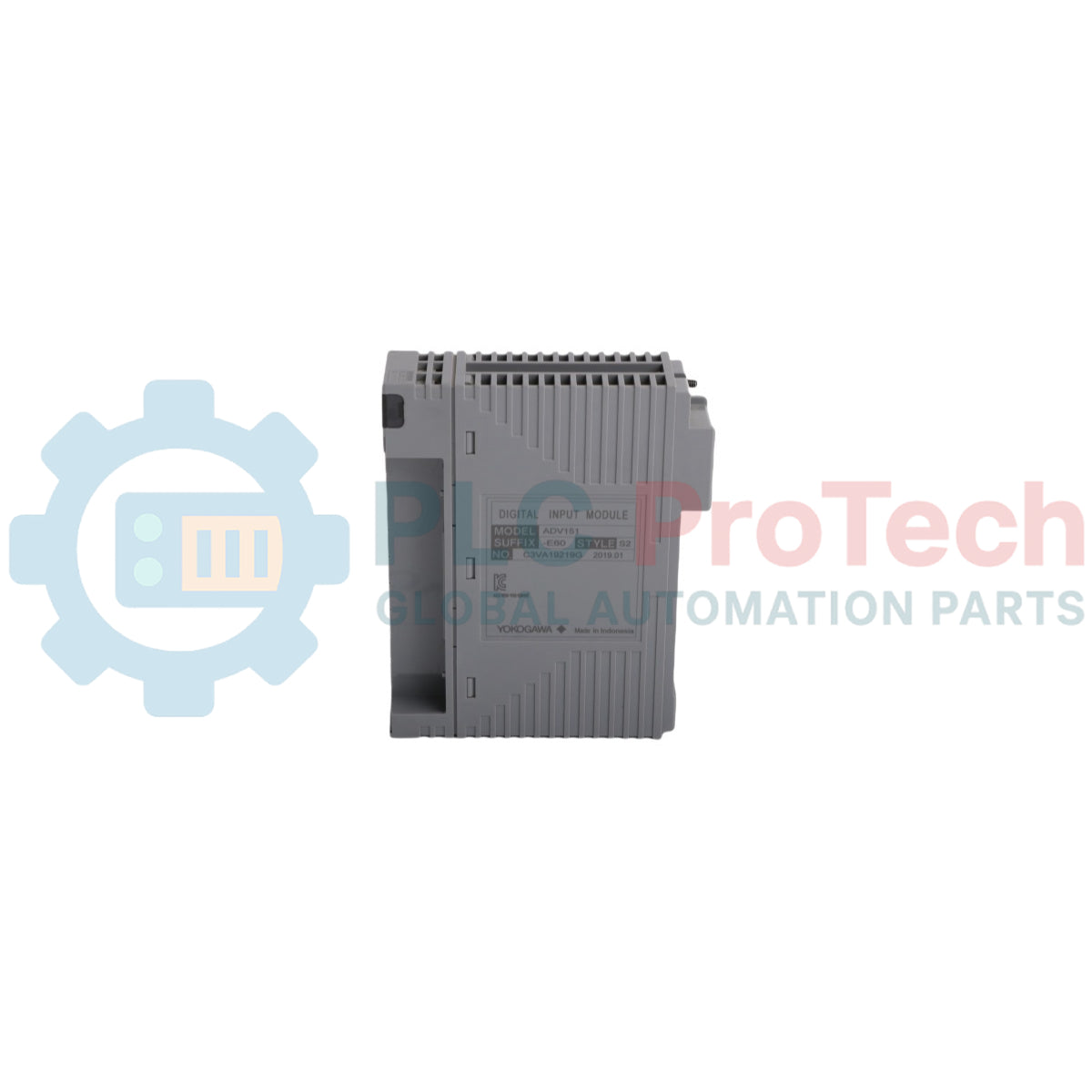

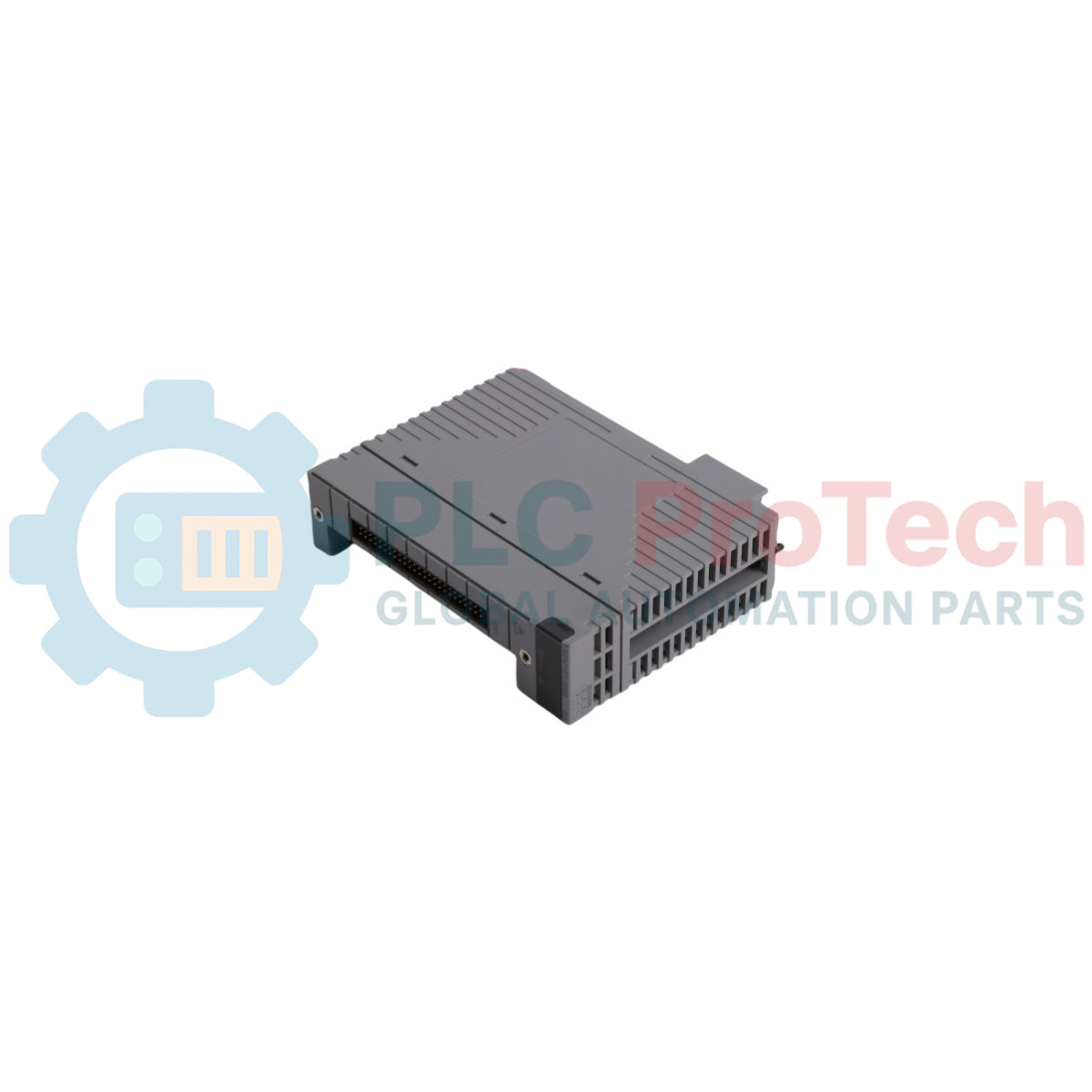

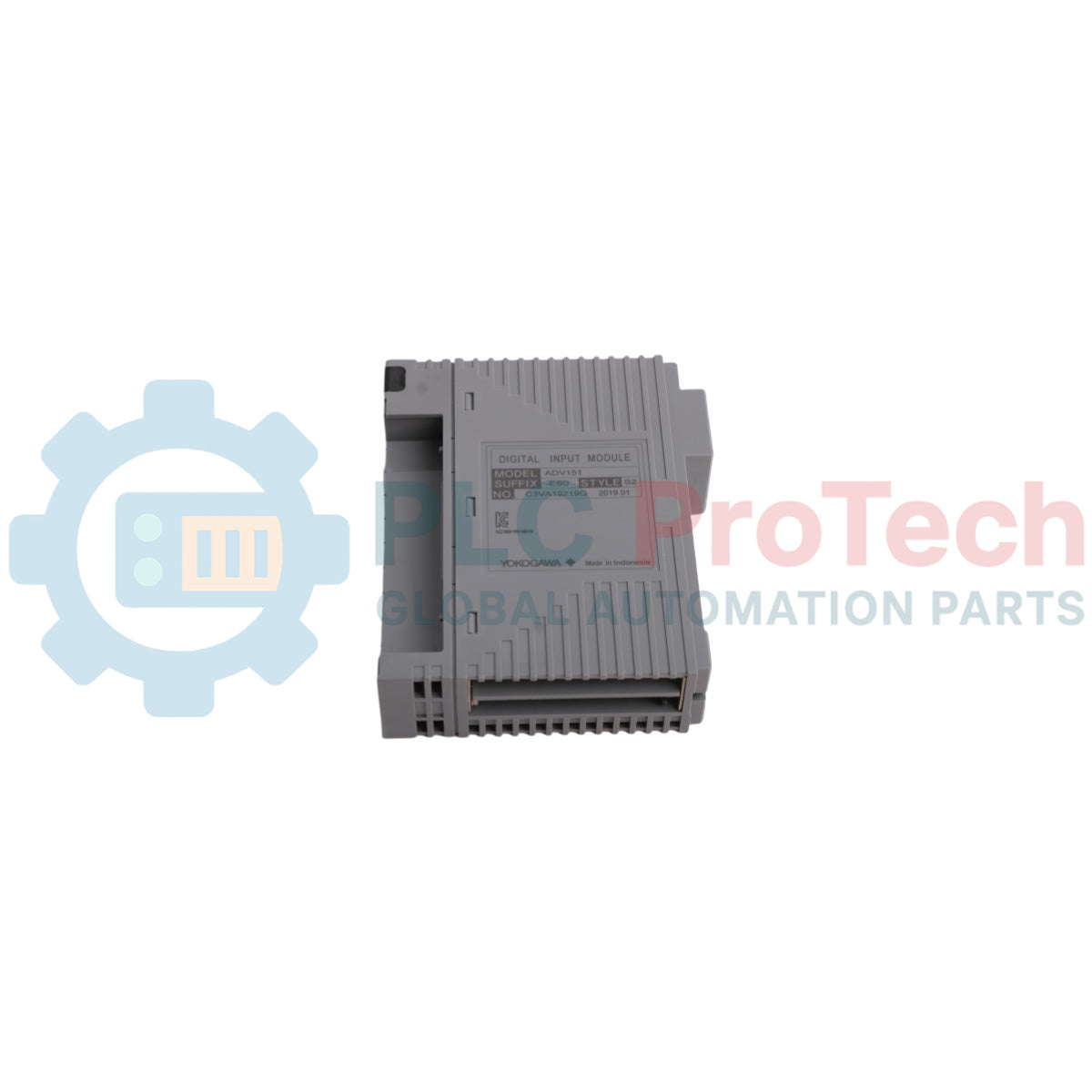

Módulo de entrada digital Yokogawa ADV151-E60 S2 CENTUM VP FIO

Descripción general del producto

El Yokogawa ADV151-E60 S2 (ADV151E60S2) es un módulo de entrada digital de alta densidad y 32 canales diseñado para el sistema de control de producción integrado CENTUM VP. Optimizado para su implementación en entornos de procesos complejos como refinerías petroquímicas, plataformas petrolíferas marinas y plantas de procesamiento de minerales, este módulo sirve como interfaz principal para señales de campo discretas. Al proporcionar 32 canales aislados para entradas de contacto seco o interruptor de proximidad, el ADV151-E60 S2 garantiza una adquisición de señal de alta fidelidad incluso en entornos con ruido eléctrico. Su arquitectura robusta está diseñada específicamente para evitar que la diafonía de la señal y las sobretensiones eléctricas del lado del campo afecten a la Estación de Control de Campo (FCS), reduciendo eficazmente el tiempo de inactividad no planificado y manteniendo la integridad de la seguridad de todo el bucle de control.

Desglose de sufijos

El código alfanumérico para el ADV151-E60 S2 proporciona información crítica sobre su interfaz de hardware y certificación ambiental:

• ADV151: Identifica el modelo base como un módulo de entrada digital de 32 canales para FIO (Field Interface I/O).

• -E (Tipo estándar): Indica que el módulo admite un rango de señal de entrada digital estándar (contacto seco de 24 VCC).

• 6 (Con conector MIL): Especifica la interfaz de conexión física. El "6" indica que el módulo está equipado con un conector MIL (Estándar militar) en lugar de terminales de abrazadera de presión, lo que facilita el cableado masivo rápido a través de cables prefabricados.

• 0 (Tipo básico): Denota la especificación funcional estándar sin barreras de seguridad intrínseca especializadas.

• S2 (Estilo 2): Representa la segunda generación de hardware, que presenta un diseño de circuito interno optimizado para una mejor disipación de calor y una compatibilidad electromagnética (EMC) mejorada en comparación con el Estilo 1.

Especificaciones técnicas

Preguntas frecuentes técnicas

P1: ¿Cuál es la principal ventaja del conector MIL en el ADV151-E60 S2?

R1: El conector MIL permite un cableado de alta densidad y una instalación rápida. Al utilizar cables premontados (como la serie KS1), los ingenieros pueden conectar el módulo a las placas de terminales en segundos, lo que reduce significativamente los errores de cableado en comparación con los terminales de tornillo tradicionales.

P2: ¿Puedo usar este módulo en una configuración de redundancia dual?

R2: Sí. El ADV151-E60 S2 admite la redundancia dual. Para implementarla, se deben instalar dos módulos en ranuras adyacentes en el nodo FIO y configurarlos en el software CENTUM VP para garantizar una transferencia sin problemas en caso de una falla de hardware.

P3: ¿Cómo soluciono un "Error de estado de canal" en el software?

R3: Primero, verifique la fuente de alimentación externa de 24 VCC para los contactos de campo. Verifique la integridad del asiento del conector MIL. Si solo un canal está afectado, mida la resistencia del contacto seco de campo para asegurarse de que cumple con las especificaciones del umbral de entrada del módulo.

Guía de ingeniería e instalación

• Asiento del conector y alivio de tensión: Al usar cables MIL, asegúrese de que los clips de bloqueo del módulo estén completamente enganchados. Use una bandeja de administración de cables para soportar el peso del arnés de cables de 32 puntos; una tensión excesiva hacia abajo en la interfaz MIL puede causar fallas de contacto intermitentes o dañar los pines del cabezal de la PCB.

• Alineación de redundancia: Si se reemplaza un módulo Estilo 1 (S1) por un Estilo 2 (S2) en un par redundante, es una buena práctica reemplazar ambos módulos para garantizar tiempos de respuesta y comportamiento de hardware idénticos. Asegúrese de que las versiones de firmware de ambos módulos estén sincronizadas a través del Mapa de mantenimiento.

• Gestión térmica: Para racks de E/S de alta densidad, mantenga un espacio libre vertical mínimo de 50 mm entre los nodos FIO. En entornos donde la temperatura ambiente supera los 45 grados C, se debe utilizar refrigeración activa por aire forzado (unidades de ventilador) para evitar el sobrecalentamiento de la lógica interna de 5 VCC.
