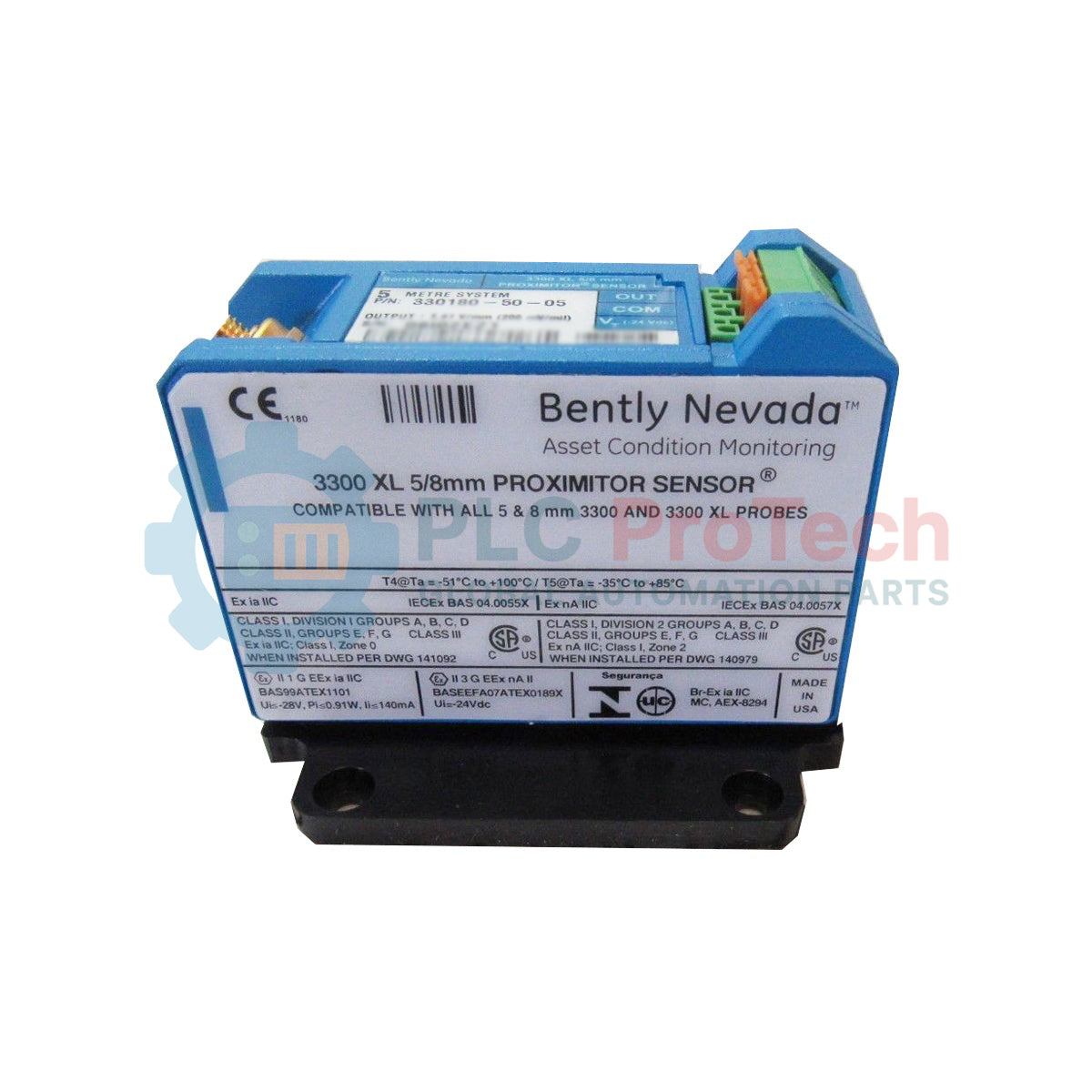

سنسور Proximitor® Bently Nevada 3300 XL (سیستم 9.0 متری)

مروری بر محصول

مدل 149032-03 یک جزء پایه‌ای از سیستم 3300 XL Proximity Transducer بنتلی نوادا است. این سنسور Proximitor® به عنوان مغز پیشرفته تنظیم سیگنال برای پروب‌های جریان گردابی عمل می‌کند. دو عملکرد حیاتی انجام می‌دهد: سیگنال فرکانس رادیویی (RF) با فرکانس بالا را که نوک پروب را تحریک می‌کند تولید می‌کند و سپس سیگنال مدوله شده بازگشتی را به خروجی ولتاژ قابل استفاده تبدیل می‌کند.

کالیبره شده به طور خاص برای طول کل سیستم 9.0 متر، مدل 149032-03 خروجی بسیار خطی 7.87 ولت بر میلی‌متر (200 میلی‌ولت بر میل) متناسب با فاصله بین نوک پروب و سطح فلزی مشاهده شده ارائه می‌دهد. این امکان اندازه‌گیری بدون تماس هر دو جابجایی ایستا (نیرو/موقعیت) و ارتعاش دینامیکی در ماشین‌آلات دوار با اهمیت بالا، از جمله توربین‌های بخار، کمپرسورهای گریز از مرکز و موتورهای صنعتی بزرگ را فراهم می‌کند.

پیکربندی فنی

پیکربندی 149032-03 پیکربندی برای ادغام بی‌نقص در سیستم‌های نظارتی 3500 یا معماری‌های مستقل PLC/DCS طراحی شده است.

کالیبراسیون طول سیستم (03)

گزینه -03 نشان‌دهنده کالیبراسیون کارخانه‌ای برای طول کل سیستم 9.0 متر (29.5 فوت) است. برای حفظ دقت و ضریب مقیاس مشخص شده، طول ترکیبی پروب مجاورت و کابل افزایش باید دقیقاً 9.0 متر باشد.

پردازش پیشرفته سیگنال

معماری سخت‌افزاری 3300 XL سرکوب برتر «تداخل فرکانس رادیویی» (RFI) را فراهم می‌کند. این اطمینان می‌دهد که داده‌های ارتعاش حتی زمانی که سنسور در نزدیکی استارترهای موتور با ولتاژ بالا یا تجهیزات ارتباطی نصب شده است، پاک باقی بمانند.

ساختار فیزیکی مقاوم

ساخته شده با بدنه‌ای از جنس روی آبکاری شده با کیفیت بالا یا آلومینیوم، مدل 149032-03 در برابر خوردگی مقاوم است و محافظت قوی در برابر نویز الکترومغناطیسی فراهم می‌کند. الکترونیک داخلی کاملاً پوشش داده شده تا از خرابی ناشی از رطوبت یا لرزش در محفظه ابزار محلی جلوگیری شود.

مشخصات فنی

مزایای مهندسی

سنسور 3300 XL Proximitor® بهبودهای فنی قابل توجهی نسبت به مدل‌های قدیمی سری‌های 3300 و 7200 ارائه می‌دهد:

• قابلیت تعویض کامل: مدل 149032-03 امکان تعویض پروب‌ها یا کابل‌ها را بدون نیاز به کالیبراسیون مجدد در محل فراهم می‌کند، به شرطی که طول کل سیستم در 9.0 متر باقی بماند.

• پایداری بهبود یافته ضریب مقیاس: مدار داخلی تغییرات دما را جبران می‌کند تا اطمینان حاصل شود که خوانش ارتعاش در گرمای تابستان به همان دقت خوانش در سرمای زمستان است.

• منطق خودتشخیصی: اگر مدار پراب قطع یا اتصال کوتاه شود، سنسور وضعیت "Not OK" را حفظ می‌کند تا سیستم مانیتورینگ داده‌های نادرست "صفر ارتعاش" را در هنگام خرابی سنسور ارائه ندهد.

راهنمای نصب و نگهداری

استقرار موفقیت‌آمیز به اتصال زمین الکتریکی صحیح و نصب فیزیکی مناسب بستگی دارد.

نصب و ایزولاسیون

Proximitor® را روی ریل استاندارد  35mm DIN یا مستقیماً روی صفحه پشتی نصب کنید. برای عملکرد بهینه، اطمینان حاصل کنید که بدنه سنسور از زمین دستگاه به صورت الکتریکی ایزوله شده باشد تا از حلقه‌های زمین جلوگیری شود. در صورت نصب روی صفحه فلزی، از واشرهای عایق کارخانه‌ای استفاده کنید.

سیم‌کشی برق و سیگنال

برای اتصال بین 149032-03 و رک مانیتورینگ از کابل جفت‌پیچیده با شیلد با کیفیت بالا استفاده کنید. ترمینال‌های  -VT (پایه ولتاژ)،  COM (مشترک) و  OUT (سیگنال) را دقیقاً متصل کنید. اطمینان حاصل کنید که شیلد فقط در انتهای مانیتور زمین شده باشد.

تأیید میدانی

پس از نصب، ولتاژ "Gap Voltage" را در نقاط تست PROXIMITOR بررسی کنید. برای پراب استاندارد 8 میلی‌متری، خوانش  -10.0 VDC نشان می‌دهد که پراب در مرکز محدوده خطی خود قرار دارد و حداکثر فضای سر برای اندازه‌گیری ارتعاش و رانش فراهم است.

سؤالات فنی متداول

سوال Q1: آیا می‌توانم از مدل 149032-03 با سیستم کابل 5.0 متری استفاده کنم؟

پاسخ A1: خیر. مدل 149032-03 به طور خاص برای  سیستم 9.0 متری کالیبره شده است. استفاده از سیستم 5.0 متری باعث خطای قابل توجه در ضریب مقیاس می‌شود که منجر به خوانش‌های ارتعاشی نادرست با خطای 20٪ یا بیشتر خواهد شد. همیشه Proximitor® را با طول کل کابل خود مطابقت دهید.

سوال Q2: تفاوت بین سری 149032 و Proximitorهای قدیمی 330180 چیست؟

پاسخ A2: مدل 149032 نسخه به‌روزشده سنسور Proximitor® 3300 XL است. در حالی که ابعاد مشابهی دارند، 149032 مقاومت بهتری در برابر تداخل فرکانس رادیویی (RFI) و پایداری حرارتی بهبود یافته‌ای ارائه می‌دهد. این مدل جایگزین مستقیم عملکردی برای ماژول‌های قدیمی سری 330180 است.

سوال Q3: آیا این سنسور به منبع تغذیه جداگانه نیاز دارد؟

پاسخ A3: بله. این مدل به منبع تغذیه پایدار  -24 VDC نیاز دارد (که برای سیستم‌های Bently Nevada استاندارد است). این برق معمولاً مستقیماً از رک‌های مانیتورینگ 3500/M یا 3701/M تأمین می‌شود.

سوال Q4: آیا مدل 149032-03 با پراب‌های 11 میلی‌متری یا NSv سازگار است؟

پاسخ A4: خیر. این مدل خاص برای استفاده با  پراب‌های 3300 XL 8 میلی‌متری طراحی شده است. سیستم‌های 11 میلی‌متری و NSv به دلیل تفاوت در قطر نوک و امپدانس الکتریکی، نیاز به مدل‌های اختصاصی Proximitor® خود دارند.
