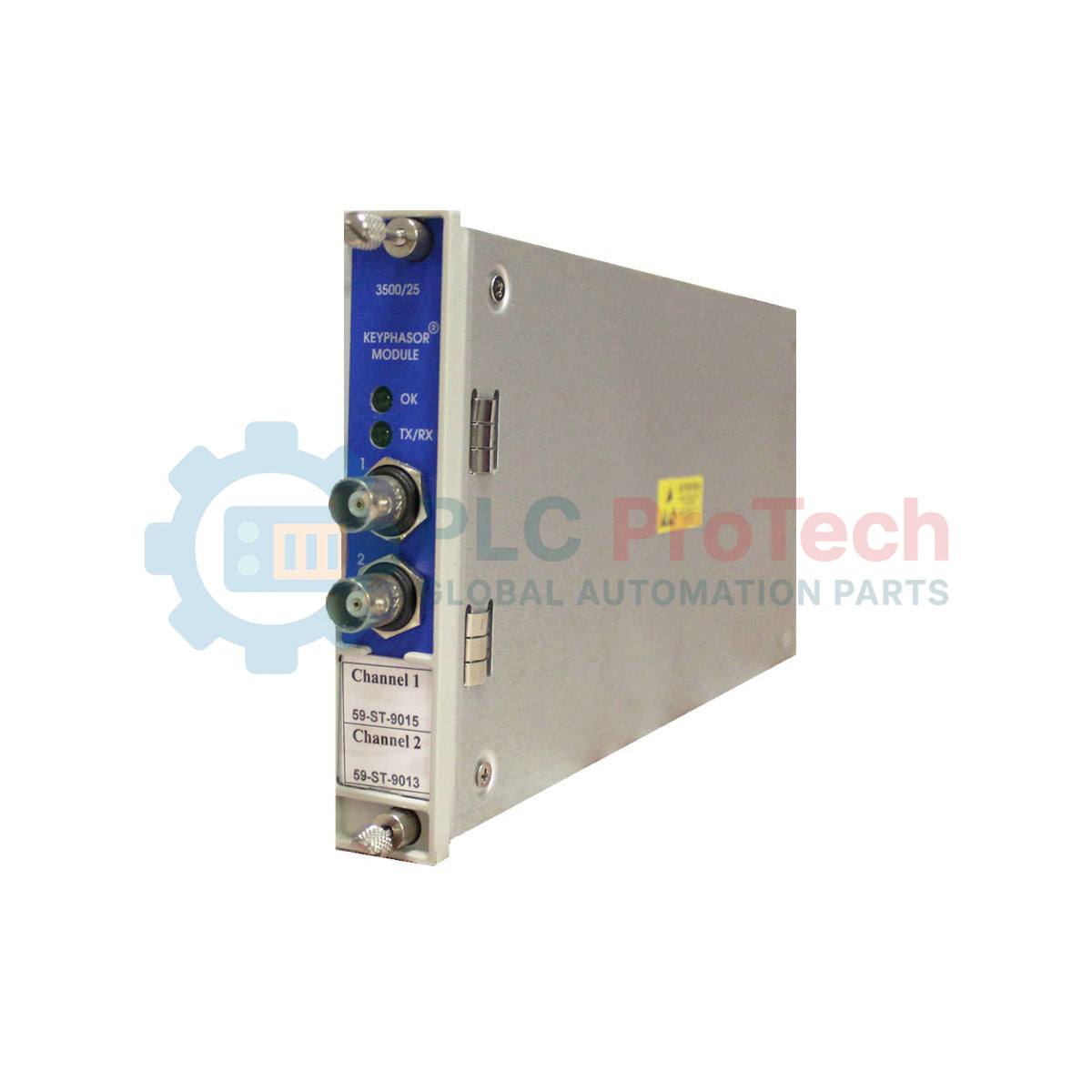

ماژول کلیدفاز پیشرفته بنتلی نوادا 3500/25-01-01-01 (149369-01 + 125800-01)

مروری بر محصول

این 3500/25-01-01-01 یک ماژول نیم‌ارتفاع با عملکرد بالا است که برای ارائه سیگنال‌های مرجع فاز حیاتی برای سیستم حفاظت ماشین‌آلات Bently Nevada 3500 طراحی شده است. این 3500/25-01-01-01 (شامل 149369-01 برد اصلی و 125800-01 I/O) سیگنال‌های پالس را از پروب‌های نزدیکی یا مگنتیک پیکاپ‌ها پردازش می‌کند تا سرعت چرخش شفت و زاویه فاز را تعیین کند. در بخش‌های صنعتی مانند تولید برق، پالایش نفت و فرآوری پتروشیمی، Enhanced Keyphasor برای جمع‌آوری داده‌های همزمان و تحلیل برداری ضروری است. با ارائه اطلاعات دقیق زمانی برای سیگنال‌های ارتعاش، امکان تشخیص عدم تعادل روتور و ترک‌های شفت را فراهم می‌کند. توانایی پشتیبانی از چندین سیگنال Keyphasor در یک رک واحد، حداکثر انعطاف‌پذیری سیستم را تضمین می‌کند، خطر خرابی فاجعه‌بار ماشین‌آلات را کاهش داده و برنامه‌های نگهداری را از طریق داده‌های تشخیصی دقیق بهینه می‌سازد.

تجزیه پسوند

معماری سخت‌افزاری و سطوح گواهی‌نامه 3500/25-01-01-01 به شرح زیر است:

• 3500/25: مدل پایه برای ماژول Enhanced Keyphasor.

• -01 (کانال‌ها): کارت Keyphasor دو کاناله نیم‌ارتفاع تک.

• -01 (نوع ورودی/خروجی): مجهز به ماژول I/O با پایان‌های داخلی، که سیم‌کشی کابینت را با حذف نیاز به بلوک‌های ترمینال خارجی ساده می‌کند.

• -01 (تاییدیه سازمانی): گواهی شده برای cNRTLus (کلاس 1، بخش 2)، مجاز به نصب در مکان‌های خطرناک آمریکای شمالی.

• 149369-01: شماره قطعه داخلی خاص برای ماژول اصلی Enhanced Keyphasor.

• 125800-01: شماره قطعه خاص برای ماژول Keyphasor I/O با پایان‌های داخلی.

مشخصات فنی

بینش‌های عملیاتی و سوالات متداول

تفاوت بین ماژول استاندارد و ماژول Enhanced Keyphasor چیست؟

ماژول Keyphasor پیشرفته (۳۵۰۰/۲۵) قابلیت‌های پردازش سیگنال برتری نسبت به نسخه‌های قدیمی‌تر ارائه می‌دهد، از جمله پشتیبانی بهتر از کاربردهای با سرعت بالا و ادغام بهتر با نرم‌افزارهای تشخیصی مدرن برای ردیابی حلقه قفل فاز (PLL).

آیا می‌توانم این ماژول را در هر شکاف رک ۳۵۰۰ نصب کنم؟

ماژول‌های Keyphasor باید در شکاف‌های نیم‌ارتفاع اختصاصی نصب شوند. از آنجا که این ماژول نیم‌ارتفاع است، می‌توانید دو ماژول Keyphasor را در یک محل شکاف تمام‌ارتفاع با استفاده از ساختار داخلی مناسب رک نصب کنید.

آیا ماژول ورودی/خروجی ۱۲۵۸۰۰-۰۱ به مقاومت‌های خارجی نیاز دارد؟

خیر. عبارت «ترمینال‌های داخلی» نشان می‌دهد که مدارهای لازم برای خاتمه دادن به سیگنال‌های ورودی مستقیماً در ماژول ورودی/خروجی تعبیه شده‌اند که باعث کاهش قطعات و نقاط احتمالی خرابی در زنجیره سیگنال می‌شود.

راهنمای مهندسی و نصب

آستانه‌های راه‌اندازی Keyphasor

برای راه‌اندازی فاز قابل اعتماد، آستانه باید به درستی در نرم‌افزار پیکربندی رک ۳۵۰۰ تنظیم شود. برای اهداف استاندارد پروب مجاورت (نشانه‌ها یا برجستگی‌ها)، آستانه را طوری تنظیم کنید که راه‌اندازی در همان نقطه روی لبه پیشرو پالس اتفاق بیفتد. یک روش معمول و خوب این است که هیسترزیس را تنظیم کنید تا از راه‌اندازی‌های متعدد ناشی از نویز سیگنال روی کناره‌های پالس جلوگیری شود.

ترمینال‌های داخلی و زمین کردن

هنگام سیم‌کشی 125800-01 در ماژول ورودی/خروجی، اطمینان حاصل کنید که شیلدهای کابل در ترمینال‌های شیلد مشخص شده روی خود ماژول ورودی/خروجی متصل شده‌اند. این کار مسیر تمیزی به زمین رک فراهم می‌کند. از اتصال زنجیره‌ای سیم‌های شیلد خودداری کنید، زیرا این کار می‌تواند باعث نوسان فاز شود که دقت خوانش‌های بردار ارتعاش را کاهش می‌دهد.

یکپارچگی تشخیص سرعت و فاز

ماژول Keyphasor پیشرفته از سرعت‌های تا ۱٬۲۰۰٬۰۰۰ دور در دقیقه پشتیبانی می‌کند. برای کاربردهای با سرعت بالا (مثلاً کمپرسورهای گریز از مرکز یا توربوشارژرها)، اطمینان حاصل کنید که نشانه/برجستگی هدف یک پالس تمیز و با دیواره‌های تند ایجاد می‌کند. اگر پالس بیش از حد پهن باشد یا زمان افزایش آن کند باشد، دقت فاز کاهش می‌یابد که منجر به خطا در داده‌های ارتعاش فیلتر شده مورد استفاده برای بالانس می‌شود.
