تولیدکننده: Bently Nevada
شماره محصول: 149986-01ÿ+149992-01
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول کنترل رله
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 700g
ابعاد: ۲۴۱ میلیمتر × ۲۴.۴ میلیمتر × ۲۴۲ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

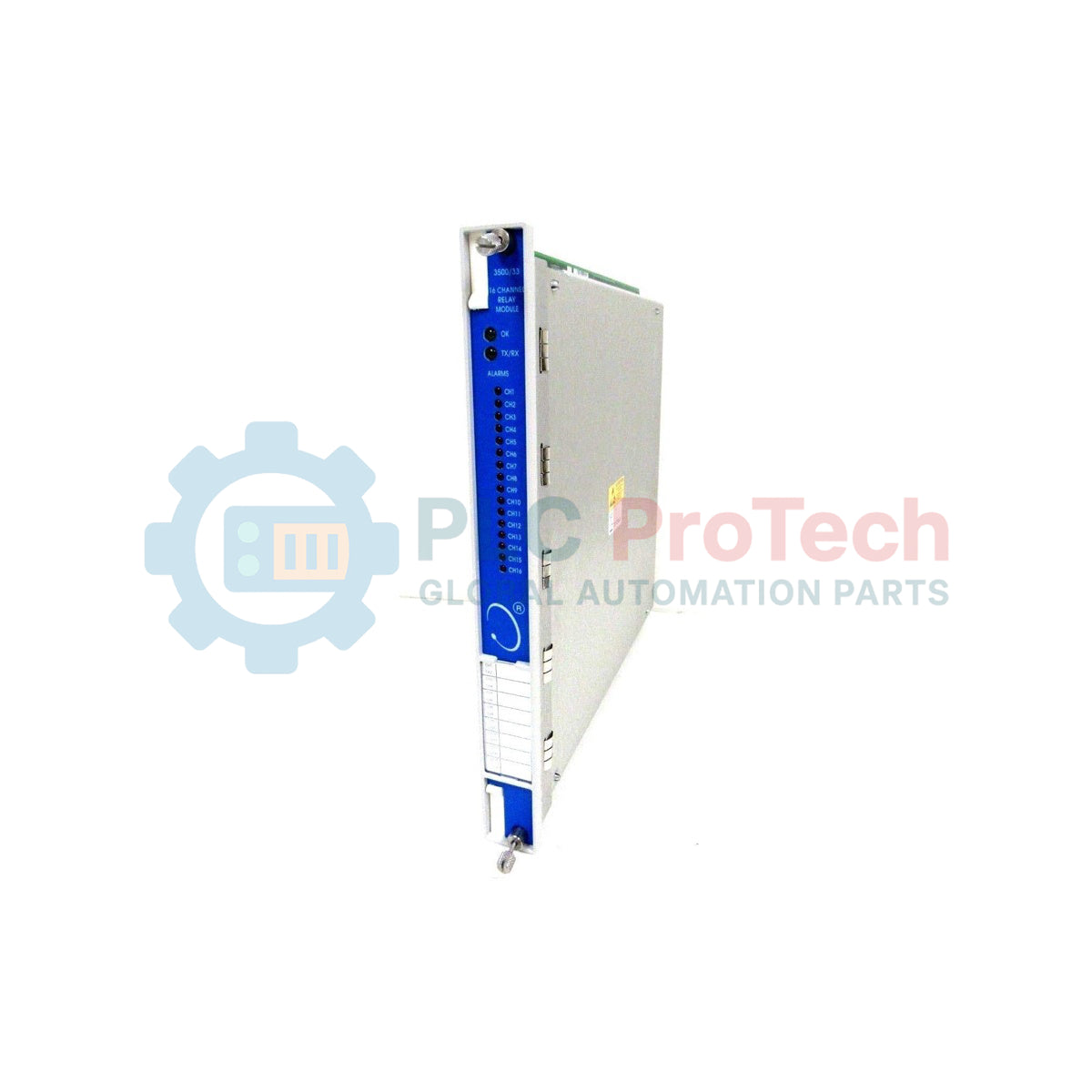

ترکیب ۱۴۹۹۸۶-۰۱ + ۱۴۹۹۹۲-۰۱ (۱۴۹۹۸۶-۰۱/۱۴۹۹۹۲-۰۱) تشکیلدهنده مجموعه کامل ماژول رله ۱۶ کاناله برای سیستم حفاظت ماشینآلات سری ۳۵۰۰ بنتلی نوادا است. این راهحل تمامارتفاع شامل ماژول کنترل اصلی ۱۴۹۹۸۶-۰۱ و ماژول ترمینال خروجی ۱۴۹۹۹۲-۰۱ است. این سیستم برای ارائه قابلیتهای هشدار با چگالی بالا طراحی شده است و اجازه میدهد ۱۶ خروجی رله مستقل با منطق پیچیده "رأیگیری" از طریق نرمافزار پیکربندی رک ۳۵۰۰ برنامهریزی شوند. با استفاده از گیتهای منطقی AND/OR، مهندسان کارخانه میتوانند اقدامات حفاظتی را بر اساس وضعیتهای هشدار، خطر یا عدمتأیید از هر کانال مانیتور درون رک فعال کنند. این سیستم رله مدولار یک جزء حیاتی برای خاموشی خودکار ماشینآلات است که از داراییهای چند میلیون دلاری در نیروگاهها، پالایشگاهها و سکوهای دریایی در برابر خرابی مکانیکی فاجعهبار محافظت میکند.
ماژول 3500/33 سیستم برای حداکثر انعطافپذیری و قابلیت اطمینان در کنترل صنعتی طراحی شده است:
ادغام منطق: هر یک از ۱۶ کانال دارای منطق درایو هشدار مستقل است که قادر به پردازش متغیرهای اندازهگیری شده فردی یا ترکیبی از کانالهای مانیتور است.
حالتهای عملیاتی: رلهها در چهار گروه چهار کاناله سازماندهی شدهاند. هر گروه به صورت سوئیچ قابل انتخاب برای عملکرد "Failsafe" به صورت عادی غیرفعال (ND) یا عادی فعال (NE) است.
ساختار استاندارد تماس: دارای رلههای SPDT با پوشش اپوکسی و مهار قوس ۲۵۰ ولت RMS داخلی برای اطمینان از دوام طولانیمدت تماسها.
تشخیصهای بصری: پنل جلویی شامل LEDهای با دید بالا برای وضعیت "OK" ماژول، چشمکهای ارتباط TX/RX و نشانگرهای هشدار کانالهای جداگانه برای عیبیابی در زمان واقعی است.
| پارامتر | جزئیات مشخصات |
| برند | بنتلی نوادا |
| شماره مدل | ۱۴۹۹۸۶-۰۱ (کنترل) + ۱۴۹۹۹۲-۰۱ (خروجی) |
| سری | سیستم حفاظت ماشینآلات ۳۵۰۰/۳۳ |
| نوع رله | رله ۱۶ کاناله SPDT (تکقطبی دوحالته) |
| مصرف برق | ۵.۸ وات معمولی |
| حداکثر جریان سوئیچ شده | ۵ آمپر (بار مقاومتی) |
| حداکثر ولتاژ سوئیچ شده (AC) | ۲۵۰ ولت AC |
| حداکثر ولتاژ سوئیچ شده (DC) | ۱۲۵ ولت DC (استاندارد) / ۳۰ ولت DC (ایمن/خطرناک) |
| مهر و موم محیطی | رلههای مهر و موم شده با اپوکسی |
| ابعاد عملیاتی | ۲۴۱ میلیمتر × ۲۴.۴ میلیمتر × ۲۴۲ میلیمتر |
| وزن ماژول اصلی | ۰.۷ کیلوگرم (۱.۶ پوند) |
آیا میتوانم ماژول رله ۱۶ کاناله را در هر اسلات رک نصب کنم؟
ماژول 3500/33 میتواند در هر یک از اسلاتهای رک ۳۵۰۰ قرار گیرد، به شرطی که در سمت راست ماژول رابط داده گذرا (TDI) باشد.
نیازمندیهای نرمافزاری برای این سختافزار خاص چیست؟
برای استفاده از 149986-01، سیستم شما باید نسخه ۳.۳ یا بالاتر نرمافزار پیکربندی رک ۳۵۰۰ و نسخه ۲.۴۰ یا بالاتر نرمافزار جمعآوری دادهها را اجرا کند.
چرا رتبه ولتاژ برای سیستمهای SIL یا مناطق خطرناک پایینتر است؟
در سیستمهای ایمن یا چندتأیید (-02)، ولتاژ سوئیچ شده حداکثر به ۳۰ ولت DC/VRMS کاهش مییابد تا با الزامات فاصلهبندی ATEX و منطقه ۲ آمریکای شمالی و آزمونهای ایمنی نوع 61010-1 مطابقت داشته باشد.
مدیریت بار کنتاکت
برای کنتاکتهای نقرهای استاندارد استفادهشده در 149986-01، حداقل بار سوئیچ شده ۱۰۰ میلیآمپر در ۵ ولت DC است. اگر مدار کنترل شما با جریانهای پایینتر کار میکند (مثلاً در ارتباط با ورودیهای دیجیتال با امپدانس بالا)، اطمینان حاصل کنید که از نوع جریان پایین (آبکاری طلایی) استفاده میکنید تا از اکسید شدن کنتاکت و سیگنالدهی ناپایدار جلوگیری شود. برای کنتاکتهای آبکاری شده با طلا، جریان را از ۵ میلیآمپر تجاوز ندهید تا از آسیب به پوشش جلوگیری شود.
سرکوب قوس و بارهای القایی
در حالی که ماژول شامل سرکوبکنندههای قوس استاندارد ۲۵۰ ولت RMS است، ما قویاً توصیه میکنیم هنگام راهاندازی شیرهای سلونوئیدی با القای بالا، دیودهای فلیبک خارجی (برای DC) یا وریستورها (برای AC) نصب کنید. این کار باعث کاهش تداخل الکترومغناطیسی (EMI) و افزایش عمر تماس رله فراتر از ۱۰،۰۰۰ سیکل تعیینشده میشود.
سازگاری سیستم و ایمنی
اگر این ماژول در یک حلقه ایمنی عملکردی (SIL) ادغام شود، باید بهطور دقیق به محدودیتهای ولتاژ مشخصشده در گواهی ایمنی پایبند باشید. تجاوز از ۳۰ ولت DC در کاربردهای مناطق خطرناک، گواهی تجهیزات را نقض کرده و ممکن است خطر جرقهزنی ایجاد کند. همیشه قبل از روشن کردن رک، موقعیتهای کلید «معمولاً فعال» در مقابل «معمولاً غیرفعال» را بررسی کنید تا از راهاندازی تصادفی ماشین در حین راهاندازی جلوگیری شود.
