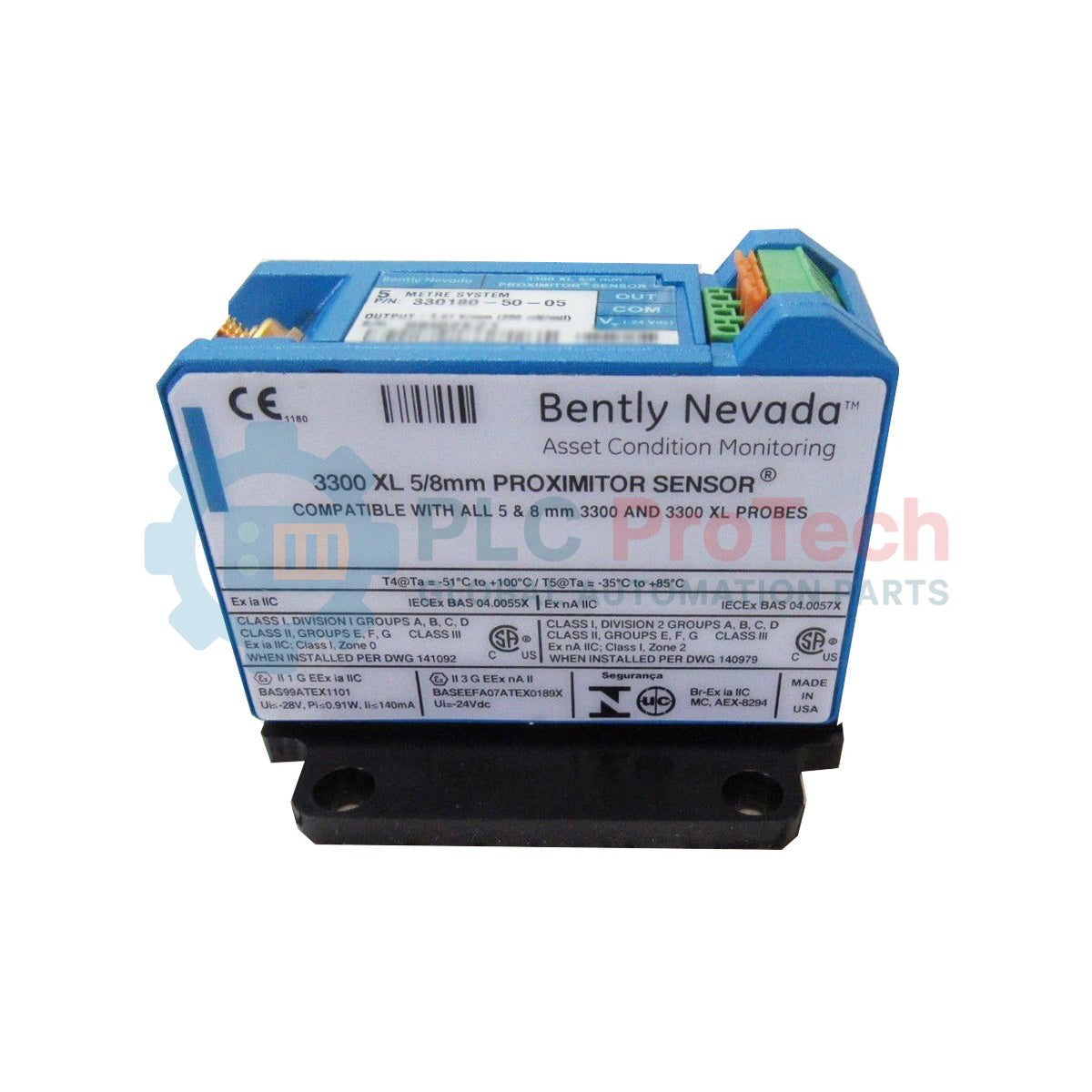

330180-X1-CN MOD 145004-39، حسگر Proximitor مدل Bently Nevada 3300 XL

مروری بر محصول

این 330180-X1-CN MOD 145004-39 (330180-X1-CN) یک حسگر Proximitor تخصصی و پربازده در سری Bently Nevada 3300 XL است. این حسگر به‌عنوان واحد اصلی پردازش سیگنال در یک سامانه پروب مجاورتی جریان گردابی، این حسگر سیگنال پیچیده فرکانس رادیویی (RF) را از پروب به ولتاژی خطی متناسب با فاصله بین نوک پروب و شفت هدف تبدیل می‌کند. این مدل خاص MOD 145004-39 این گونه برای 42 Cr Mo 4 (فولاد کروم-مولیبدن)، خطی‌بودن و دقت برتر را برای پایش توربین و کمپرسور، هنگام استفاده از مواد غیراستاندارد شفت، تضمین می‌کند. با ارائه داده‌های دقیق ارتعاش و موقعیت به رک 3500 یا DCS، به‌عنوان خط مقدم دفاع در برابر خرابی فاجعه‌بار ماشین‌آلات در صنایع نفت و گاز عمل می‌کند، تولید برق، و صنایع تولید سنگین.

پیکربندی فنی

این 330180-X1-CN MOD 145004-39 با پارامترهای کالیبراسیون و گواهی منحصربه‌فرد خود تعریف می‌شود:

• سری 3300 XL: استاندارد صنعتی برای حسگرهای مجاورتی، مصونیت بهتر در برابر تداخل EMI/RFI و پایداری حرارتی بیشتر نسبت به نسل‌های قبلی ارائه می‌دهد.

• X1 (طول کلی و نصب): پیکربندی‌شده برای الزامات طول خاص سیستم (استاندارد ۵٫۰ یا ۹.۰ متر) برای اطمینان از تطبیق امپدانس با پروب و کابل رابط.

• MOD 145004-39: یک اصلاح مهم کارخانه‌ای. درحالی‌که حسگرهای استاندارد برای فولاد AISI 4140 کالیبره شده‌اند، این واحد به‌طور ویژه برای ویژگی‌های الکترومغناطیسی 42 Cr Mo 4 آلیاژ.

• CN (تأییدیه نهاد مربوط): کاملاً دارای گواهی برای محیط‌های انفجاری، دارای گواهی ATEX، IECEx، و علائم چینی NEPSI برای مناطق خطرناک.

مشخصات فنی

سؤالات متداول فنی

آیا می‌توانم از این حسگر با شفتی ساخته‌شده از فولاد AISI 4140 استفاده کنم؟اگرچه کار خواهد کرد، کالیبراسیون به‌طور خاص برای 42 Cr Mo 4. استفاده از آن با فولاد 4140 باعث خطا در ضریب مقیاس خواهد شد. برای دستیابی به حداکثر دقت، کالیبراسیون پروکسیمیتور باید با خواص متالورژیکی ماده هدف مطابقت داشته باشد.

اهمیت تأییدیه «CN» برای تأسیسات من چیست؟پسوند «CN» تضمین می‌کند که دستگاه برای نصب در مناطق خطرناک چین (NEPSI) و همچنین پروژه‌های بین‌المللی نیازمند گواهی ATEX/IECEx، از نظر قانونی مطابقت داشته باشد. تأیید می‌کند که این دستگاه در محیط‌های حاوی گازهای انفجاری به‌عنوان منبع اشتعال عمل نخواهد کرد.

آیا این پروکسیمیتور به نوع خاصی از پروب نیاز دارد؟بله، باید با یک پروب مجاورت 8 میلی‌متری 3300 XL و یک کابل رابط 3300 XL مطابق استفاده شود. اطمینان حاصل کنید که طول کل سامانه (پروب + کابل) با طول الکتریکی پروکسیمیتور (گزینه X1) مطابقت داشته باشد.

راهنمای مهندسی و نصب

کالیبراسیون و تطبیق مواداز آنجا که این واحد دارای MOD 145004-39 برای 42 Cr Mo 4, ضروری است که تیم تعمیر و نگهداری جعبه اتصال را به‌وضوح علامت‌گذاری کند. نصب یک پروکسیمیتور استاندارد روی شفت 42 Cr Mo 4 ــ یا برعکس ــ باعث خطا در قرائت دامنه ارتعاش خواهد شد، که ممکن است باعث از دست رفتن هشدارها یا تریپ‌های کاذب شود.

نصب و اتصال به زمینپروکسیمیتور را می‌توان روی ریل DIN یا روی یک دیواره سنتی نصب کرد. اگر پروکسیمیتور در نزدیکی برج خنک‌کننده یا در محیطی با تماس شیمیایی زیاد قرار دارد، اطمینان حاصل کنید که در یک محفظه محیطی (مانند محفظه فایبرگلاس 3300 XL) نصب شده باشد. بدنه حسگر باید از نظر الکتریکی از صفحه پشتی کابینت ایزوله باشد، مگر اینکه طبق استانداردهای مهندسی محل شما، راهبرد اتصال به زمین مشترک صراحتاً الزامی باشد.

یکپارچگی سیم رابطهنگام اتصال سیم‌کشی میدانی به ترمینال‌های پروکسیمیتور (سیگنال، COM، و VT)، اطمینان حاصل کنید که سیم‌ها به طول صحیح لخت شده و محکم ایمن شده‌اند. شل بودن اتصالات، علت اصلی «جهش سیگنال» در سامانه‌های TSI (ابزار دقیق نظارت بر توربین) است. برای جلوگیری از تداخل الکترومغناطیسی، از عبور دادن کابل‌های خروجی پروکسیمیتور در همان لوله برق خطوط برق AC ولتاژبالا خودداری کنید.
