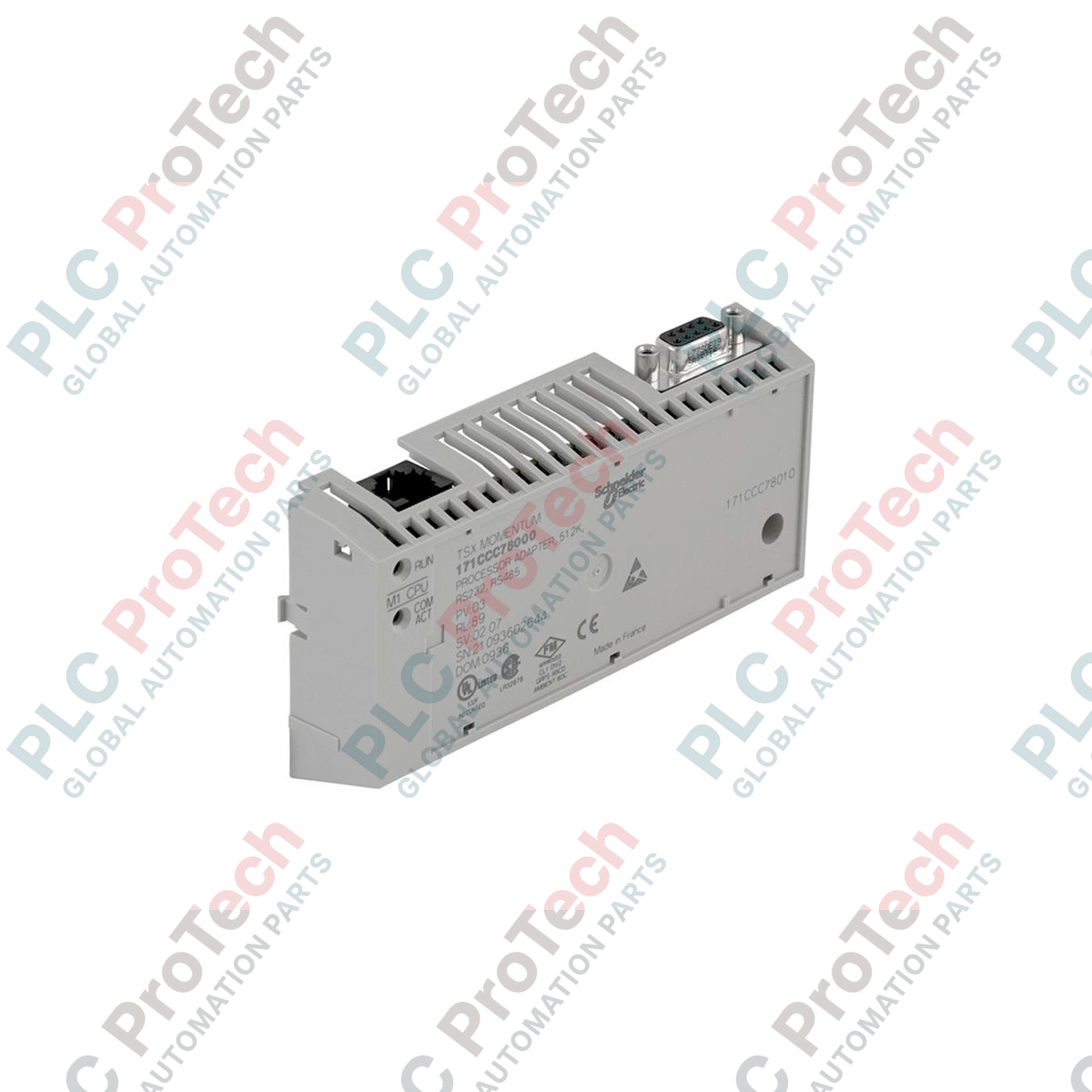

171CCS78000 آداپتور پردازنده مودیکون مومنتوم M1 اشنایدر الکتریک

مرور کلی

 171CCS78000 یک آداپتور پردازنده M1 با عملکرد بالا از خانواده Schneider Electric Modicon Momentum است که برای تأمین هوش متمرکز در توپولوژی‌های ورودی/خروجی توزیع‌شده طراحی شده است. این آداپتور پردازنده با سرعت کلاک  20 MHz، به‌گونه‌ای طراحی شده که روی هر پایه ورودی/خروجی Momentum نصب شود و یک بلوک ساده ورودی/خروجی را به یک کنترل‌گر منطقی برنامه‌پذیر (PLC) کاملاً کاربردی تبدیل کند.

با داشتن دو پورت ارتباطی Modbus،  171CCS78000 در شبکه‌سازی چنددستگاهی عملکردی عالی دارد و امکان ارتباط هم‌زمان با پنل‌های HMI، درایوهای سرعت متغیر یا سیستم‌های نظارتی را فراهم می‌کند. این ماژول عمدتاً در صنایع تولیدی، آب و فاضلاب و جابه‌جایی مواد به کار می‌رود و برای حفظ و نگهداری سیستم‌های صنعتی قدیمی، یک تجهیز حیاتی محسوب می‌شود. اگرچه این محصول در مرحله خروج از تولید قرار دارد، قابلیت اطمینان اثبات‌شده و توانایی‌های کنترل قطعی آن، این ماژول را به قطعه‌ای مهم برای مدیران تأسیسات تبدیل کرده است که می‌خواهند زیرساخت‌های اتوماسیون موجود را بدون مهندسی مجدد پرهزینه حفظ کنند.

پیکربندی فنی

171CCS78000 به‌عنوان «مغز» اصلی پلتفرم ماژولار Momentum عمل می‌کند و توان پردازشی را با شبکه‌سازی انعطاف‌پذیر یکپارچه می‌سازد:

• ارتباط دوگانه Modbus: مجهز به دو پورت مستقل Modbus RS485 برای تسهیل تبادل کارآمد داده و شبکه‌سازی همتا‌به‌همتا در معماری‌های پیچیده.

• هسته پردازشی 20 MHz: سرعت محاسباتی کافی برای منطق با پیچیدگی متوسط، حلقه‌های PID و به‌روزرسانی سریع ورودی/خروجی ارائه می‌دهد.

• طراحی ماژولار «نصب سریع»: نیاز به بک‌پلین را حذف می‌کند؛ آداپتور مستقیماً روی پایه‌های ورودی/خروجی نصب می‌شود و فضای موردنیاز در تابلو را به میزان قابل‌توجهی کاهش می‌دهد.

• برنامه‌نویسی استاندارد: با نرم‌افزار برنامه‌نویسی قدیمی Schneider Electric کاملاً سازگار است و یکپارچه‌سازی روان منطق کنترلی را برای کاربران فعلی Momentum تضمین می‌کند.

• بهره‌وری سخت‌افزاری: ابعاد جمع‌وجور و طراحی سبک‌وزن (0.22 kg) امکان نصب با تراکم بالا در محفظه‌های کوچک یا جعبه‌های اتصال توزیع‌شده را فراهم می‌کند.

مشخصات فنی

پرسش‌های متداول فنی

آیا می‌توان از 171CCS78000 به‌عنوان کنترل‌گر مستقل استفاده کرد؟

بله، هنگامی که این ماژول روی پایه ورودی/خروجی Momentum نصب شود، به‌عنوان یک PLC مستقل عمل می‌کند. این ماژول به رک یا منبع تغذیه جداگانه نیاز ندارد، زیرا برق خود را از طریق واحد پایه ورودی/خروجی دریافت می‌کند.

حداکثر طول کابل برای پورت‌های Modbus چقدر است؟

برای پورت‌های Modbus از نوع RS485، حداکثر طول سگمنت بدون تکرارکننده 1200 متر (تقریباً 4000 فوت) است؛ مشروط بر اینکه از کابل زوج‌تابیده شیلددار باکیفیت استفاده شده و پایانه‌گذاری به‌درستی انجام شود.

آیا جایگزین مستقیمی برای این ماژول در حال خروج از تولید وجود دارد؟

اگرچه Schneider Electric به سمت سری Modicon M221/M241 حرکت کرده است، جایگزین مستقیم «نصب سریع» که با پایه‌های ورودی/خروجی Momentum سازگار باشد، وجود ندارد. نگهداری موجودی 171CCS78000، مقرون‌به‌صرفه‌ترین روش برای پشتیبانی از نصب‌های موجود Momentum است.

راهنمای مهندسی و نصب

سیم‌کشی و بایاس پورت‌های ارتباطی

هنگام استفاده از هر دو پورت Modbus، اطمینان حاصل کنید که شبکه به‌درستی بایاس شده و در دو انتهای فیزیکی خط اصلی، با مقاومت‌های 120 اهم پایانه‌گذاری شده باشد. پایانه‌گذاری نادرست در یک سیستم پردازنده 20 MHz می‌تواند به خطاهای متناوب CRC و هشدارهای «سلامت ماژول» منجر شود. در محیط‌های پرنویز، همیشه از کابل‌های شیلددار استفاده کنید و شیلد را در یک نقطه زمین کنید.

ملاحظات حرارتی و نصب

از آنجا که 171CCS78000 مستقیماً روی پایه ورودی/خروجی نصب می‌شود، برای استحکام سازه‌ای به پایه متکی است. اطمینان حاصل کنید که زبانه‌های قفل کاملاً درگیر شده باشند. در کاربردهای دارای ارتعاش زیاد، استفاده از مهارکننده‌های اضافی ریل DIN در دو طرف مجموعه ترکیبی توصیه می‌شود. از نصب ماژول در معرض تابش مستقیم خورشید یا نزدیک منابع گرمای شدید خودداری کنید، زیرا گرمای بیش‌ازحد می‌تواند دقت نوسان‌ساز 20 MHz را کاهش دهد.

محافظت از حافظه

به‌عنوان یک آداپتور قدیمی M1، هنگام تعمیر و نگهداری دوره‌ای، باتری داخلی یا پشتیبان خازنی را بررسی کنید. اگر ماژول برای مدت طولانی بدون باتری سالم خاموش بماند، ممکن است برنامه کاربر از بین برود و لازم باشد از فایل‌های منبع اصلی دوباره بارگذاری شود.
