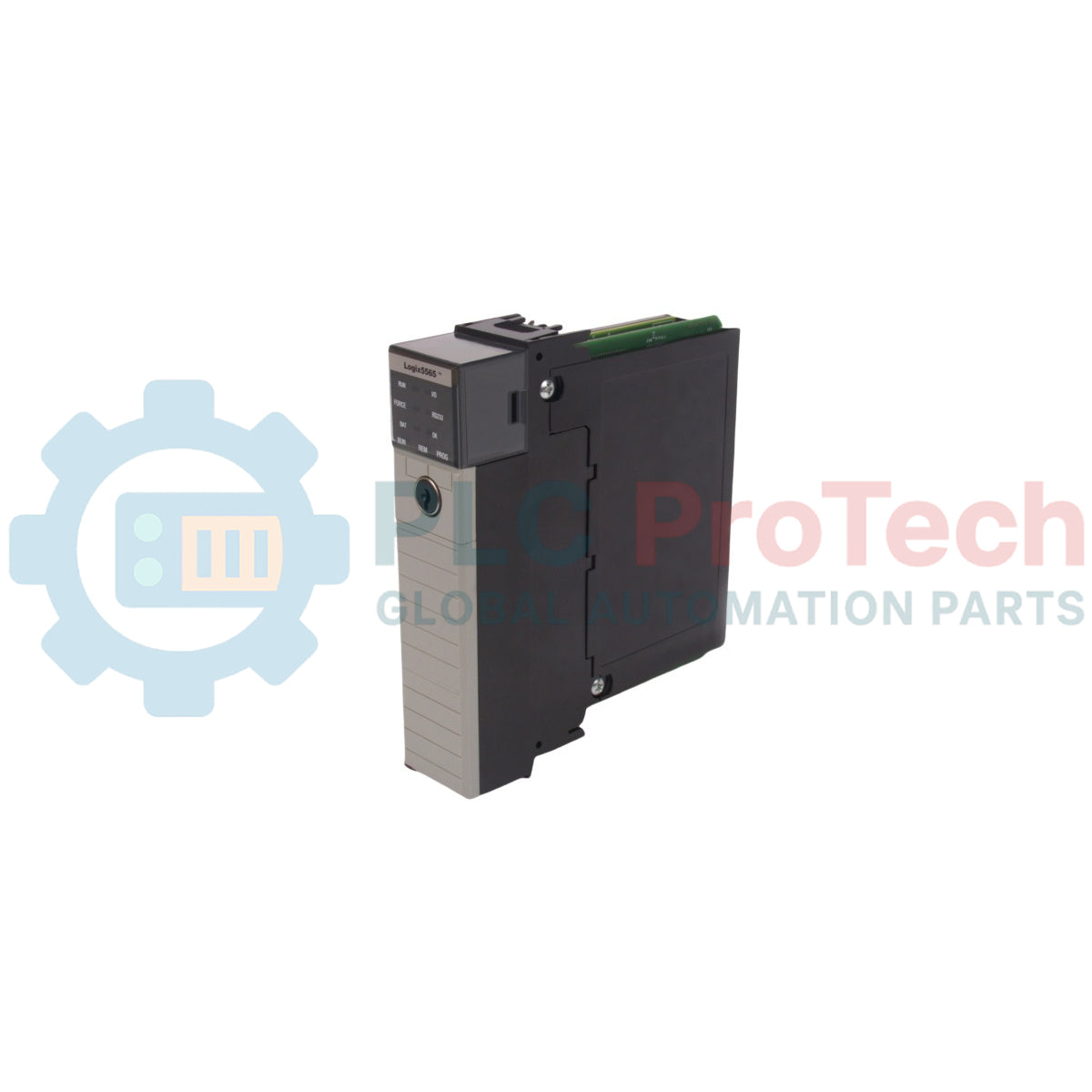

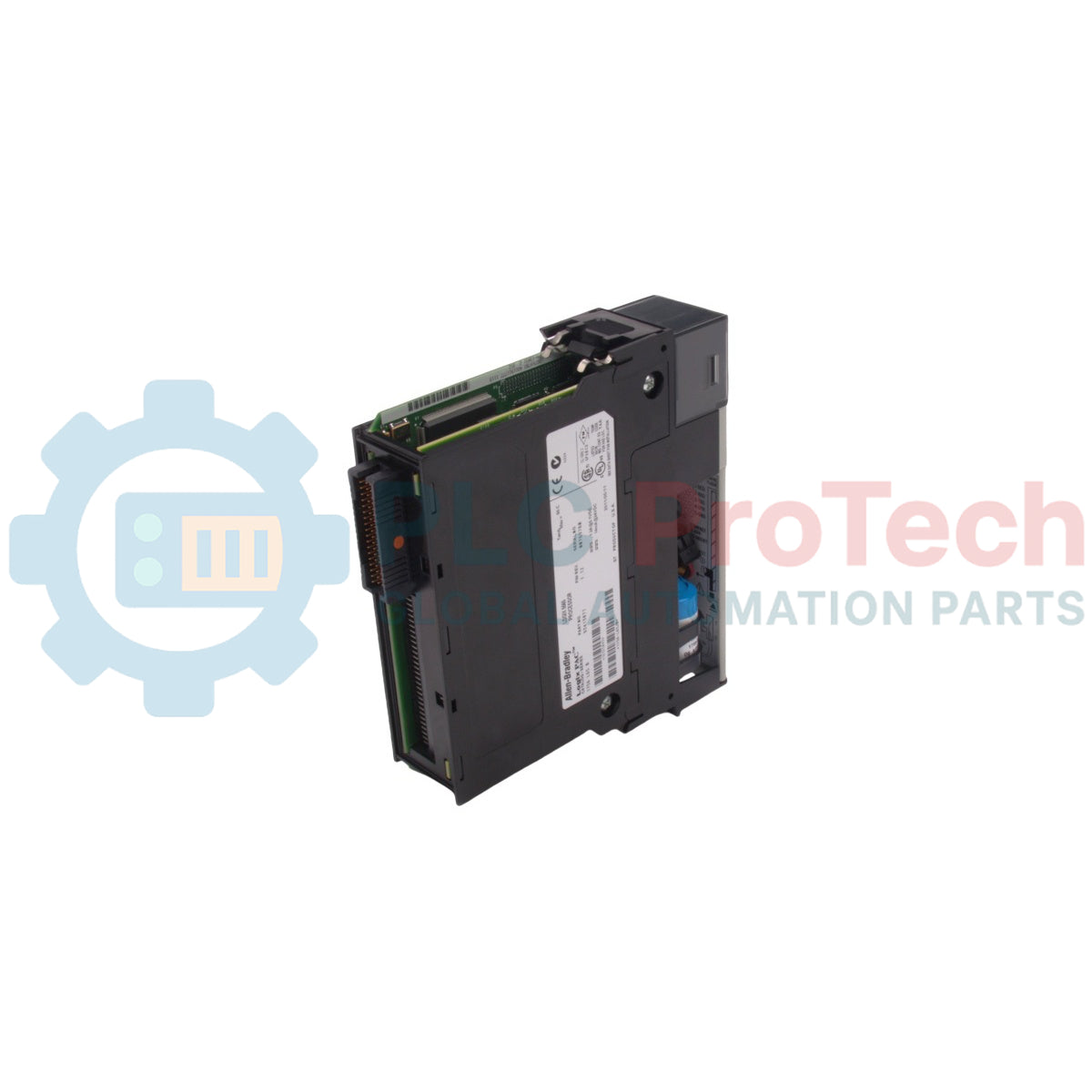

پردازنده Allen-Bradley ControlLogix 5565 سری B مدل 1756-L65

مروری بر محصول و توان پردازشی

1756-L65 (1756L65) یک واحد پردازش مرکزی با عملکرد بالا در خانوادهٔ ControlLogix 5565 است که برای وظایف پیچیده و داده‌محور اتوماسیون طراحی شده است. این ماژول به‌عنوان Series B، نسخهٔ سخت‌افزاری بهبودیافته‌ای است که پایداری حرارتی و مدیریت حافظهٔ بهتری دارد. این کنترلر با برخورداری از 32 MB حافظهٔ کاربر، به‌طور ویژه برای کاربردهای بزرگ‌مقیاس مانند حرکت هماهنگ چندمحوره، پردازش گستردهٔ بچ و سیستم‌های ورودی/خروجی توزیع‌شده با تعداد نقاط زیاد طراحی شده است. 1756-L65 در معماری یکپارچهٔ Logix کار می‌کند و امکان اشتراک‌گذاری روان داده‌ها را از طریق بک‌پلین با ماژول‌های ارتباطی و کارت‌های عملکردی تخصصی فراهم می‌سازد؛ در نتیجه، راهکاری کنترلی قطعی برای سخت‌گیرانه‌ترین محیط‌های صنعتی ارائه می‌دهد.

معماری سخت‌افزار و منطق اجرا

1756-L65 Series B از یک سیستم‌عامل چندوظیفه‌ای استفاده می‌کند که به مهندسان اجازه می‌دهد حلقه‌های کنترلی حیاتی را نسبت به ارتباطات پس‌زمینه در اولویت قرار دهند.

• حافظهٔ پرظرفیت: مجهز به 32 MB حافظهٔ SRAM است و فضای کافی برای ردیف‌های برنامهٔ بزرگ، پایگاه‌های دادهٔ گستردهٔ تگ‌ها و دستورالعمل‌های پیچیدهٔ بلوک‌های تابع فراهم می‌کند.

• اجرای سریع: با زمان اسکن معمول 0.013 ms برای دستورالعمل‌های پایهٔ بولی، سرعت پردازش بسیار بالایی ارائه می‌دهد و پاسخ‌گویی تجهیزات پرسرعت را تضمین می‌کند.

• ذخیره‌سازی انرژی: برای حفظ حافظهٔ فرّار کاربر هنگام قطع برق، از باتری لیتیومی 1756-BA2 یا ماژول‌های خازنی سری 1756-SPM استفاده می‌کند.

• اتصال سریال: دارای درگاه یکپارچهٔ RS-232 (DF1/DH-485) برای برنامه‌ریزی محلی، اتصال HMI یا یکپارچه‌سازی تجهیزات سریال قدیمی است.

مشخصات فنی

پرسش‌های متداول فنی یکپارچه

اهمیت «Series B» در مقایسه با Series A اولیه چیست؟

سخت‌افزار Series B از طراحی به‌روزشدهٔ مدار داخلی بهره می‌برد که مقاومت ماژول را در برابر نویز الکترومغناطیسی افزایش داده و توزیع توان داخلی را بهینه می‌کند. همچنین در مقایسه با نسخه‌های اولیهٔ Series A، از کارت‌های CompactFlash با ظرفیت بالاتر برای ذخیره‌سازی غیرفرّار پشتیبانی می‌کند.

حافظهٔ کاربر چگونه در برابر قطع برق محافظت می‌شود؟

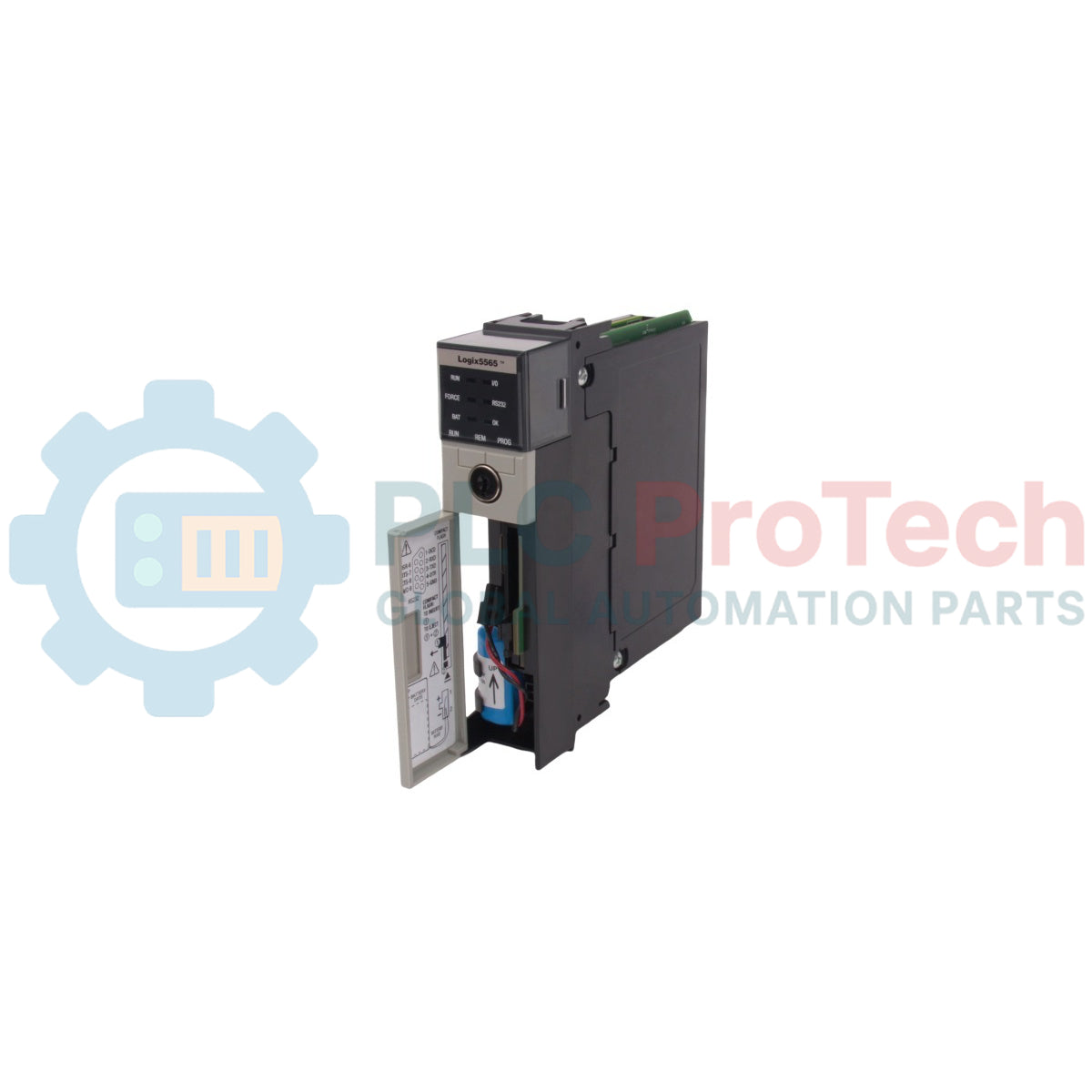

1756-L65 برای اجرای سریع از حافظهٔ فرّار استفاده می‌کند. برای محافظت از برنامه، مطمئن شوید باتری 1756-BA2 سالم است و LED با برچسب «BATT» را بررسی کنید. برای حفاظت دائمی، نصب کارت CompactFlash مدل 1756-CFM و پیکربندی کنترلر روی گزینهٔ «Load on Power Up» اکیداً توصیه می‌شود.

آیا این کنترلر از کنترل حرکت پشتیبانی می‌کند؟

بله. 1756-L65 توانایی کامل مدیریت حرکت یکپارچه را دارد. این کنترلر بسته به پیچیدگی پروفایل‌ها و رابط ارتباطی مورد استفاده، مانند 1756-EN2T یا 1756-M03SE، می‌تواند از حداکثر 100 محور حرکتی پشتیبانی کند.

پروتکل‌های مهندسی و نصب

• اتصال زمین شاسی: اطمینان حاصل کنید شاسی ControlLogix با استفاده از یک تسمهٔ مسی کوتاه و ضخیم به زیرتابلو متصل به زمین شده است. 1756-L65 برای اتصال زمین عملکردی خود به بک‌پلین متکی است؛ اتصال زمین با امپدانس بالا می‌تواند موجب خطاهای مقطعی «Major Fault» (Type 01, Code 01) شود.

• همگام‌سازی میان‌افزار: 1756-L65 برای مطابقت با نسخهٔ اصلی نرم‌افزار Studio 5000 یا RSLogix 5000 به فلش میان‌افزار نیاز دارد. پیش از راه‌اندازی، همیشه سطح «Revision» را بررسی کنید تا از بروز خطاهای «Incompatible Firmware» جلوگیری شود.

• تعویض باتری: همیشه باتری را زمانی تعویض کنید که شاسی روشن است. اگر باتری را هنگام خاموش بودن برق تعویض کنید، برنامهٔ موجود در RAM فرّار از بین می‌رود؛ مگر اینکه کارت CompactFlash غیرفرّار نصب شده باشد.

مزایای مهندسی

1756-L65 همچنان گزینه‌ای قدرتمند برای بهینه‌سازی سیستم‌های قدیمی است. حافظهٔ عظیم 32 MB آن امکان تجمیع چند PLC کوچک‌تر را در یک رک متمرکز ControlLogix فراهم می‌کند؛ در نتیجه، معماری کنترل ساده‌تر شده و تأخیر شبکه کاهش می‌یابد. مجموعه‌دستورالعمل قدرتمند Series B از محاسبات پیچیدهٔ ممیز شناور و حلقه‌های PID بدون افت عملکرد پشتیبانی می‌کند و آن را برای نیازهای دقیق صنایع نفت و گاز، شیمیایی و هوافضا ایده‌آل می‌سازد.
