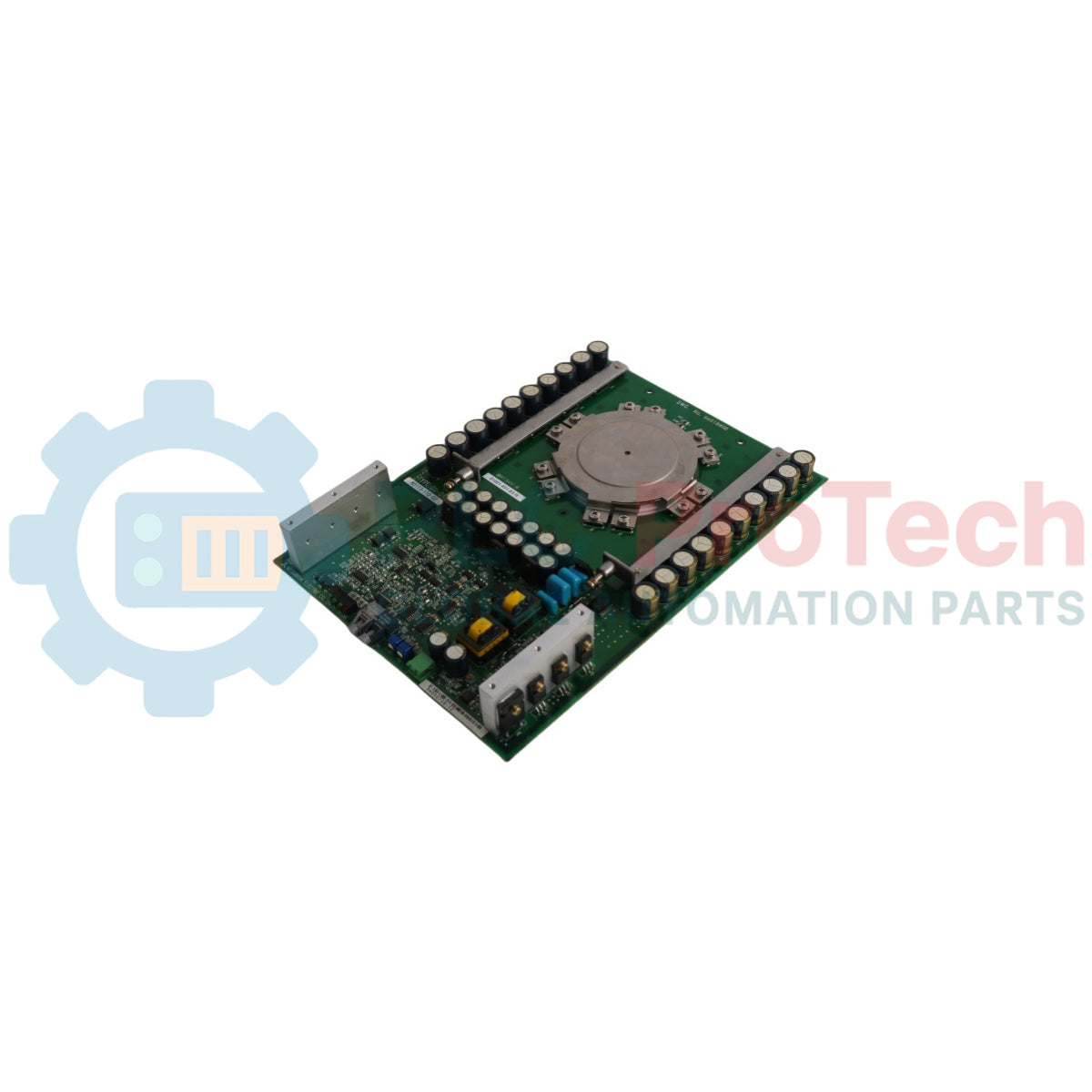

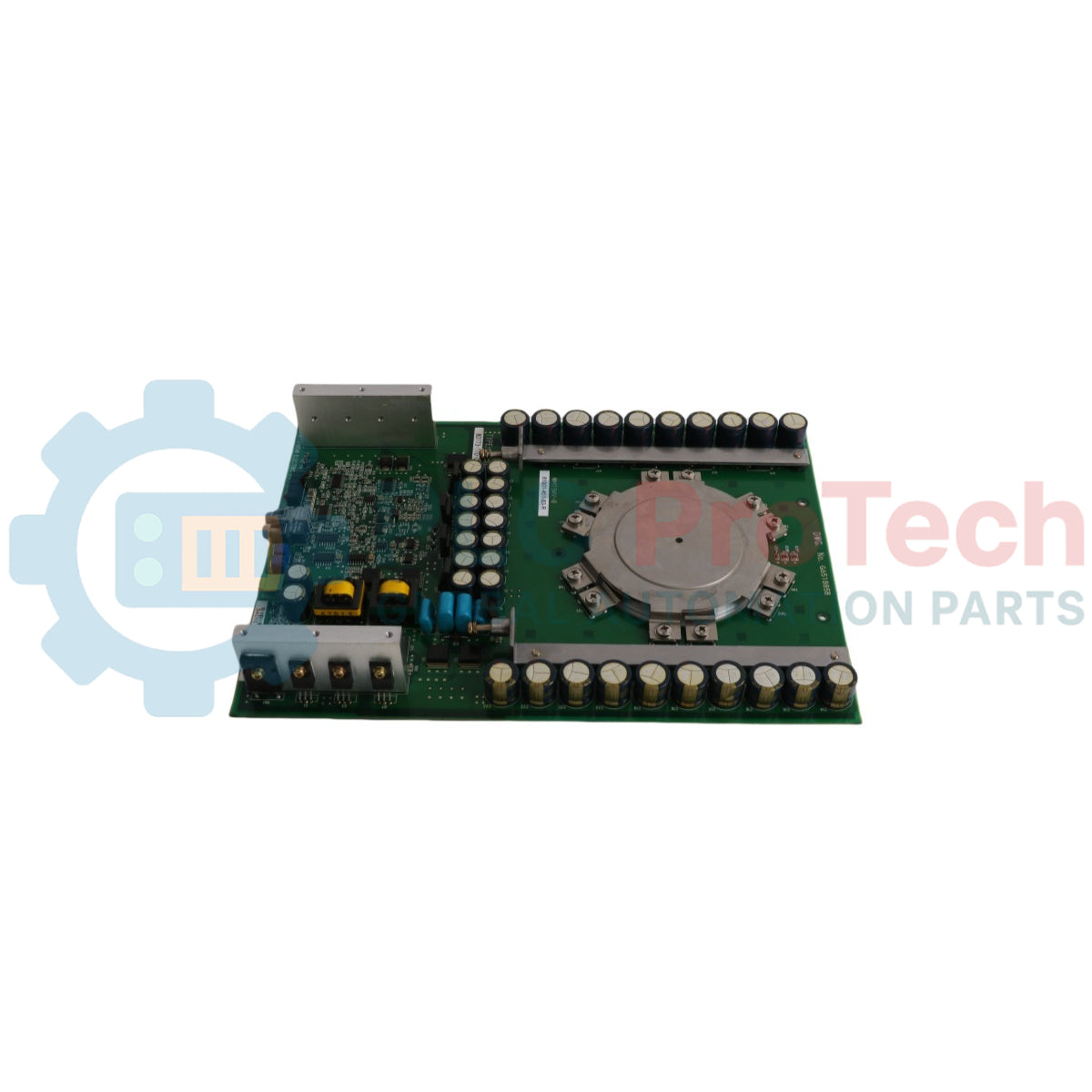

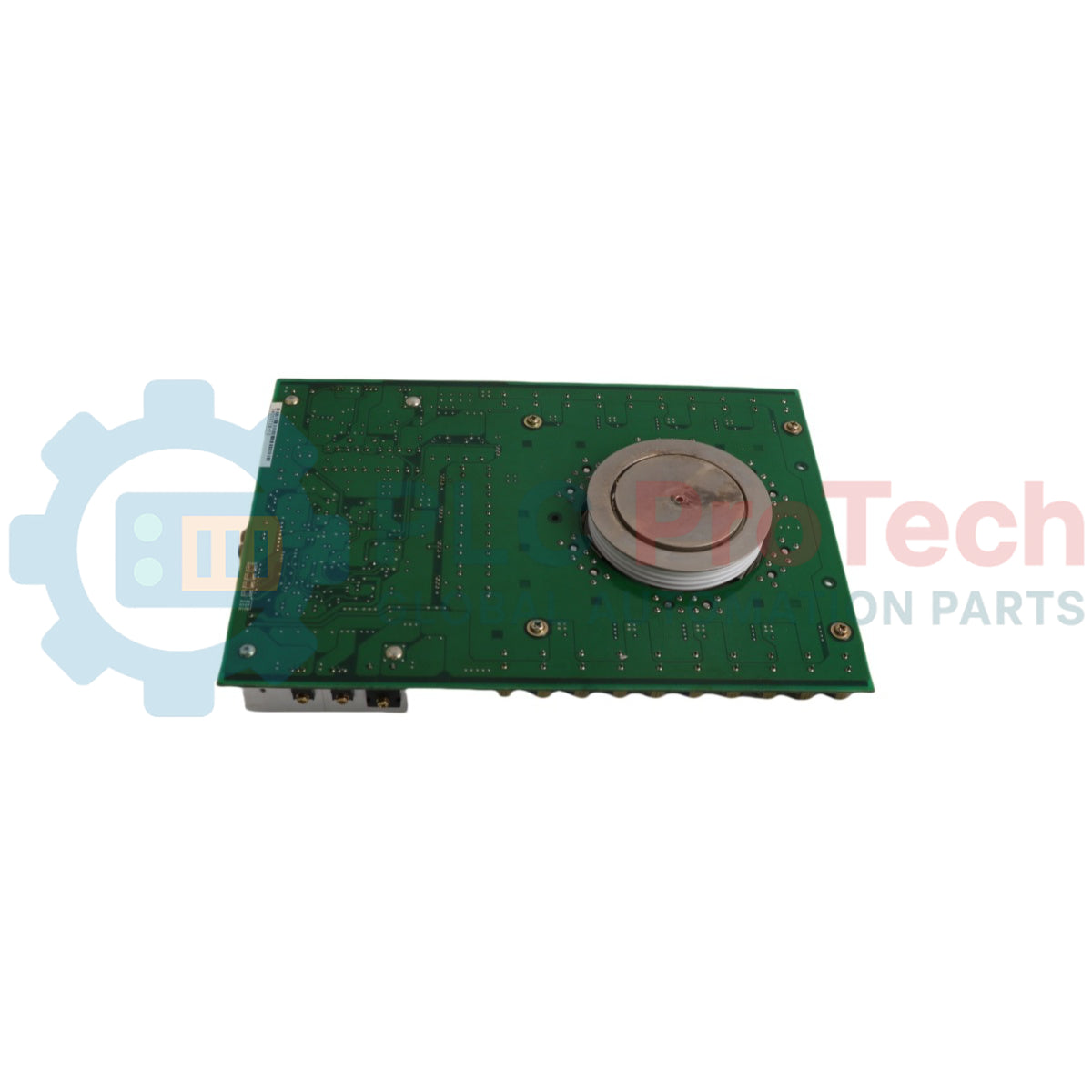

مجموعه توان تطبیق‌یافته SGCT با ظرفیت ۱۵۰۰ آمپر Allen-Bradley مدل 81001-451-62-R

مروری بر محصول و کلیدزنی ولتاژ متوسط

81001-451-62-R (8100145162R) یک مجموعه جفت‌شده از تریستور کموتاسیون‌یافته با گیت متقارن (SGCT) با دقت بالا و درجه صنعتی است که برای استفاده در درایوهای فرکانس متغیر (VFD) ولتاژ متوسط و توان بالای Allen-Bradley PowerFlex 7000 طراحی شده است. این مجموعه با نامی ۱۵۰۰ آمپر، یک مجموعه نیمه‌رسانای توان حیاتی است که مسئول کلیدزنی سریع انرژی الکتریکی در بخش‌های اینورتر یا یکسوساز درایو است. پسوند «-R» نشان‌دهنده مجموعه جفت‌شده است؛ یعنی این نیمه‌رساناها در کارخانه بر اساس ویژگی‌های الکتریکی مشخص خود، مانند افت ولتاژ مستقیم و زمان خاموش‌شدن، آزمایش و گروه‌بندی شده‌اند. این تطبیق برای تقسیم متعادل جریان در مدارهای توان بالا ضروری است و تضمین می‌کند هیچ قطعه‌ای بار بیش از حد تحمل نکند؛ وضعیتی که در غیر این صورت به خرابی زودهنگام و ازکارافتادگی سیستم منجر می‌شود.

معماری سخت‌افزار و منطق حرارتی

مجموعه 81001-451-62-R برای نصب به‌صورت «پرس‌پک» مهندسی شده است؛ در این روش، نیمه‌رساناها تحت فشار قابل‌توجه بین هیت‌سینک‌های پربازده قرار می‌گیرند.

• تریستور کموتاسیون‌یافته با گیت متقارن (SGCT): گونه‌ای تخصصی و تکامل‌یافته از تریستور GTO که تلفات هدایت پایین تریستور را با قابلیت‌های کلیدزنی سریع IGBT ترکیب می‌کند.

• پارامترهای تطبیق‌یافته: قطعات این مجموعه به‌گونه‌ای جفت شده‌اند که مشخصه‌های V_f (ولتاژ مستقیم) و Q_rr (بار بازیابی معکوس) تقریباً یکسانی داشته باشند. این کار از «قاپیدن جریان» در چرخه‌های کلیدزنی سریع جلوگیری می‌کند.

• سازگاری با درایور گیت یکپارچه: برای اتصال مستقیم به بردهای درایور گیت درایو طراحی شده است و کنترل دقیق گذراهای روشن‌شدن و خاموش‌شدن را تضمین می‌کند.

• تحمل جریان بالا: در صورت نگه‌داشتن مجموعه در محدوده فشار گیره و محدودیت‌های حرارتی مشخص‌شده، قابلیت مدیریت پیوسته ۱۵۰۰ آمپر را دارد.

مشخصات فنی

پرسش‌های متداول فنی یکپارچه

چرا به‌جای خرید SGCTهای جداگانه، استفاده از «مجموعه جفت‌شده» ضروری است؟

در درایوهای توان بالا، چندین نیمه‌رسانا اغلب به‌صورت موازی یا در پیکربندی‌های پیچیده پل کار می‌کنند. اگر قطعات هنگام هدایت، حتی تفاوت‌های جزئی در «مقاومت» الکتریکی خود داشته باشند، جریان به‌طور طبیعی بیشتر از مسیر دارای کمترین مقاومت عبور می‌کند. بدون تطبیق، یک SGCT بسیار سریع‌تر از بقیه گرم می‌شود و باعث خرابی موضعی خواهد شد؛ خرابی‌ای که اغلب به خطای «آبشاری» فاجعه‌بار در سراسر مجموعه توان منجر می‌شود.

چگونه سلامت یک SGCT را در محل بررسی کنم؟

بررسی‌های پایه مقاومت می‌توانند اتصال کوتاه کامل را بین گیت و کاتد یا آند و کاتد شناسایی کنند. بااین‌حال، از آنجا که این قطعات توان بالایی دارند، سلامت واقعی آن‌ها فقط با اندازه‌گیری جریان تحریک گیت و بررسی نشتی در ولتاژ بالا با استفاده از تجهیزات آزمایش تخصصی قابل تعیین است.

آیا می‌توانم مجموعه سری A را با مجموعه سری B ترکیب کنم؟

این کار به‌شدت توصیه نمی‌شود. برای حفظ بالانس مهندسی‌شده جریان، همیشه مجموعه SGCT را با همان نسخه و گروه تطبیق‌یافته‌ای که در مستندات اصلی درایو ذکر شده است، تعویض کنید.

پروتکل‌های مهندسی و نصب

• فشار گیره: 81001-451-62-R باید با استفاده از گیره فشار کالیبره نصب شود. فشار ناکافی موجب افزایش مقاومت الکتریکی و حرارتی می‌شود، درحالی‌که فشار بیش از حد می‌تواند ویفر سیلیکونی داخل «دیسک» را ترک دهد. برای الزامات مشخص گشتاور برحسب کیلو‌نیوتن (kN) به دفترچه راهنمای PowerFlex 7000 مراجعه کنید.

• آماده‌سازی سطح: سطوح تماس هیت‌سینک‌ها باید تا رسیدن به پرداخت آینه‌ای صیقل داده شوند. برای اطمینان از انتقال حرارت بهینه، لایه‌ای نازک و یکنواخت از گریس حرارتی با رسانایی بالا، مانند Dow Corning 340، اعمال کنید.

• هم‌راستاسازی درایور گیت: اطمینان حاصل کنید سیم‌های گیت تا حد امکان کوتاه و به‌طور ایمن متصل باشند. اندوکتانس موجود در سیم‌کشی گیت می‌تواند باعث «زنگ‌زدگی» سیگنال شود که ممکن است به کلیدزنی نامنظم و خاموش‌شدن ناخواسته قطعه منجر شود.

مزایای مهندسی

مجموعه جفت‌شده 81001-451-62-R معیار طلایی چگالی توان محسوب می‌شود. با استفاده از فناوری SGCT، شرکت Allen-Bradley قادر است VFDهایی جمع‌وجورتر و کارآمدتر از سیستم‌های قدیمی مبتنی بر GTO طراحی کند. نامی جریان بالای ۱۵۰۰ آمپر به این مجموعه‌ها اجازه می‌دهد موتورهای عظیم مورد استفاده در صنایع معدن، تصفیه آب و نفت و گاز را با حداقل تلفات هدایت راه‌اندازی کنند. فرایند دقیق تطبیق تضمین می‌کند درایو PowerFlex 7000 اعتبار خود را در زمینه قابلیت اطمینان بسیار بالا حفظ کند و سال‌ها در کاربردهایی خدمت‌رسانی کند که هزینه تنها یک ساعت توقف ممکن است از هزینه خود درایو بیشتر باشد.
