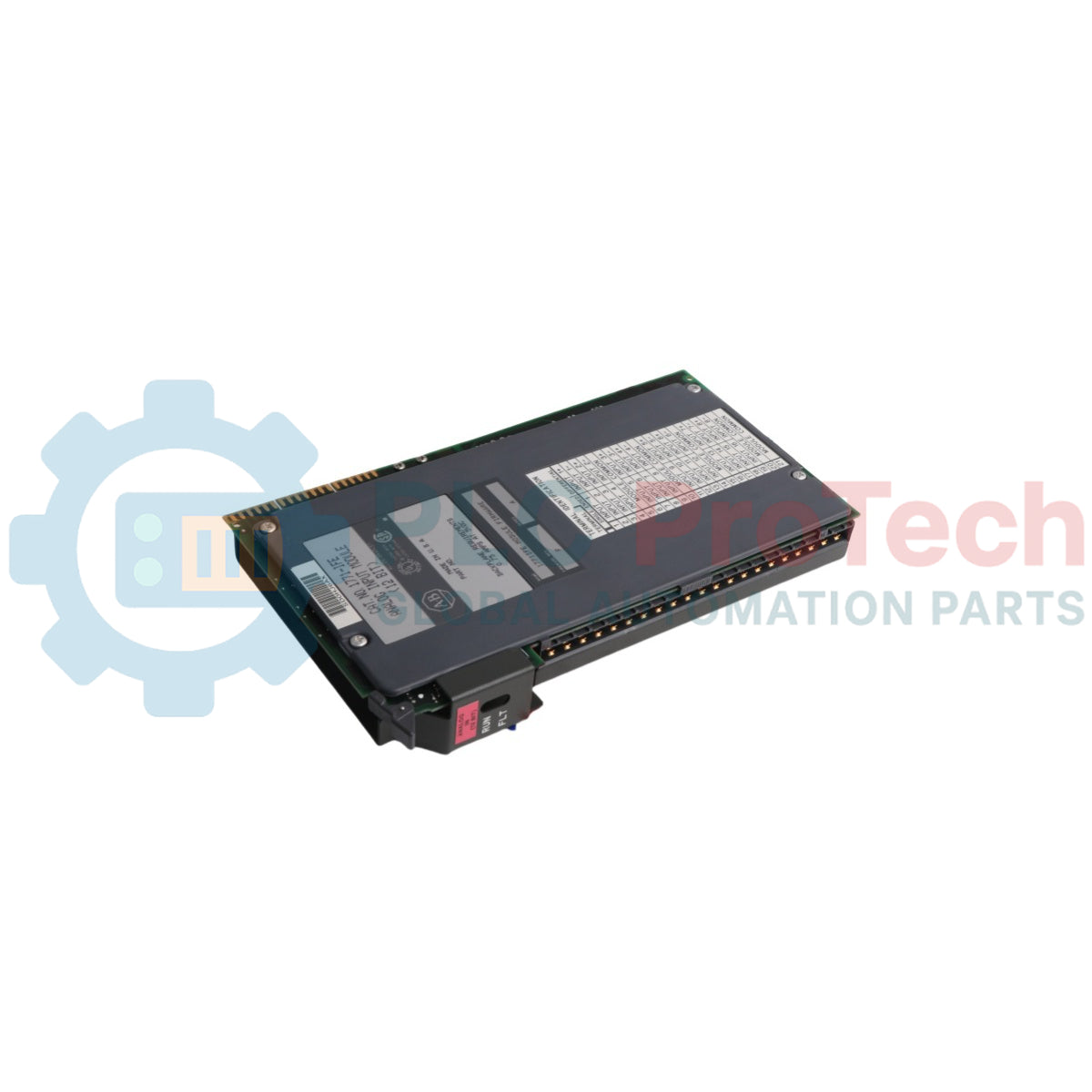

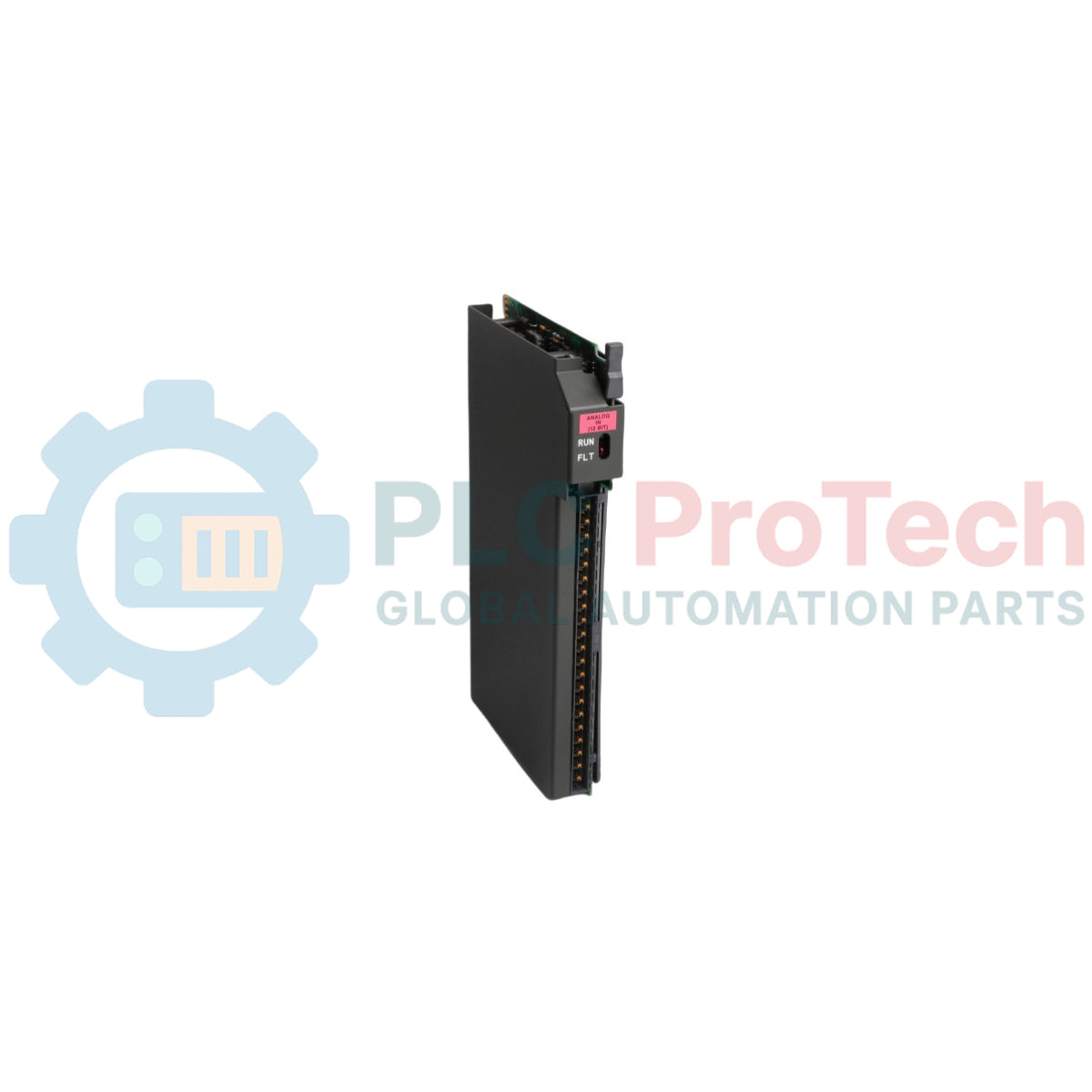

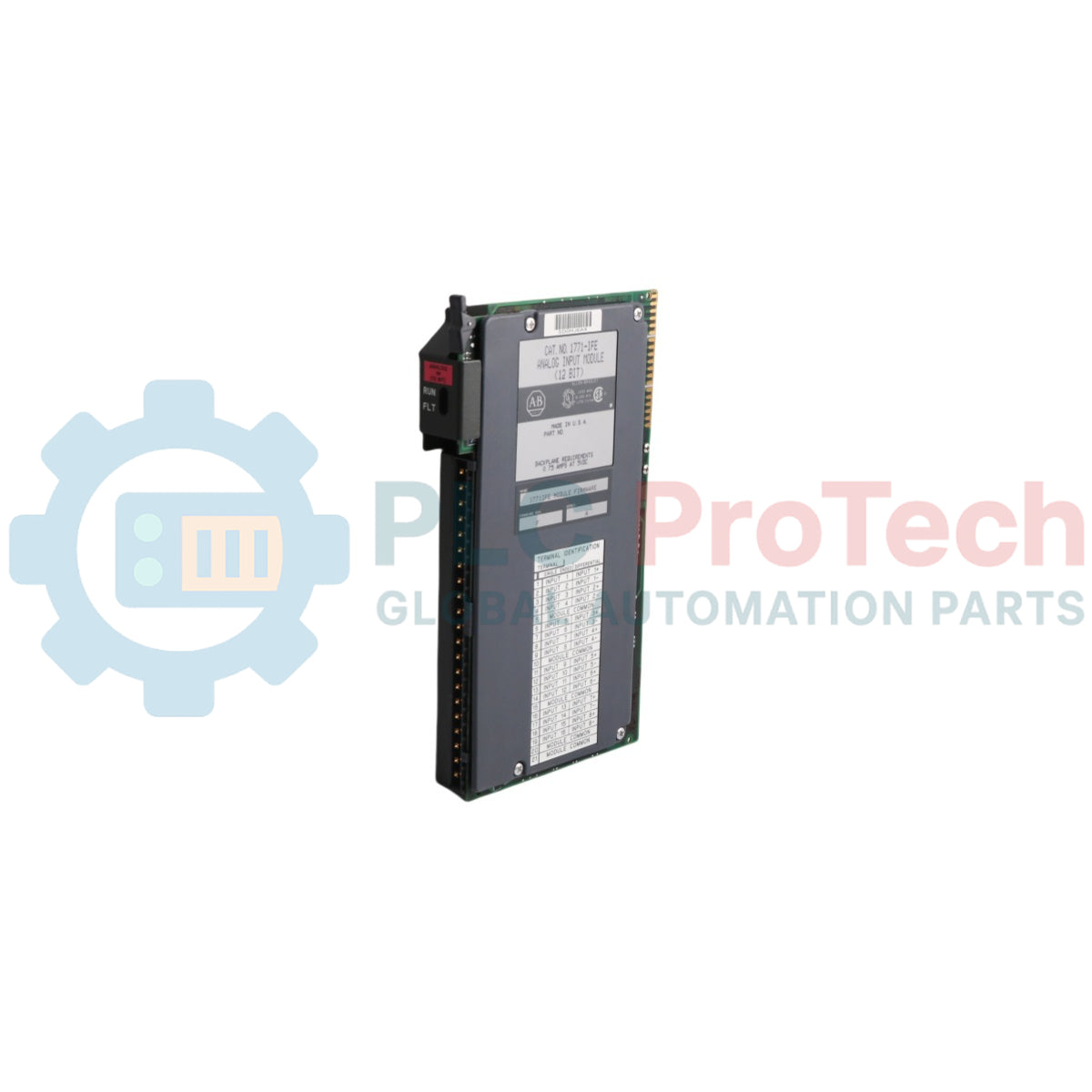

ماژول ورودی آنالوگ ۱۶ کاناله Allen-Bradley PLC-5 مدل 1771-IFE

مروری بر محصول و اکتساب داده‌های آنالوگ

ماژول 1771-IFE (1771IFE) یک ماژول ورودی آنالوگ هوشمند و با چگالی بالا است که متعلق به سری افسانه‌ای Allen-Bradley PLC-5 می‌باشد. این ماژول برای اکتساب دقیق داده‌ها در محیط‌های صنعتی سنگین مانند پالایشگاه‌های نفت، تصفیه‌خانه‌های فاضلاب و کارخانه‌های فولاد طراحی شده است و تا 16 ورودی تک‌انتهایی یا 8 ورودی تفاضلی را فراهم می‌کند. این ماژول برای تبدیل سیگنال‌های آنالوگ پیوسته (ولتاژ یا جریان) به مقادیر دیجیتال که توسط پردازنده PLC-5 قابل پردازش هستند، مهندسی شده است. 1771-IFE سنگ بنایی برای نظارت بر متغیرهای حیاتی فرآیند مانند فشار، جریان، دما و سطح است و راه‌حلی سخت‌افزاری مقاوم ارائه می‌دهد که دهه‌ها در میدان عملکرد قابل اطمینان باقی مانده است.

معماری سخت‌افزار و رابط سیگنال

ماژول 1771-IFE از طراحی ماژولار مبتنی بر شاسی استفاده می‌کند و یک اسلات در رک ورودی/خروجی 1771 اشغال می‌کند. این ماژول از طریق برنامه‌نویسی انتقال بلوکی با بک‌پلین PLC ارتباط برقرار می‌کند که به‌روزرسانی داده‌ها را با سرعت بالا بدون بارگذاری بیش از حد اسکن ورودی/خروجی گسسته پردازنده تضمین می‌کند.

• دامنه‌های ورودی قابل تنظیم: این ماژول بسیار چندمنظوره است و از انواع مختلف سیگنال‌ها از جمله 1 تا 5 ولت DC، 0 تا 5 ولت DC، 0 تا 10 ولت DC و -10 تا +10 ولت DC، همچنین حلقه‌های جریان 4 تا 20 میلی‌آمپر با استفاده از مقاومت شانت خارجی پشتیبانی می‌کند.

• تبدیل آنالوگ به دیجیتال: دارای مبدل آنالوگ به دیجیتال 12 بیتی است که وضوح 4096 شمارش را فراهم می‌کند و دقت بالایی برای کنترل حساس فرآیند ارائه می‌دهد.

• فیلتر ورودی: شامل فیلتر پایین‌گذر سخت‌افزاری برای سرکوب نویز فرکانس بالا و تداخل الکتریکی 50/60 هرتز است که در مراکز کنترل موتور صنعتی رایج است.

• منطق ایزولاسیون: ایزولاسیون نوری بین مدار ورودی آنالوگ و منطق بک‌پلین فراهم می‌کند تا پردازنده PLC را از گذراهای میدان خارجی و حلقه‌های زمین محافظت کند.

مشخصات فنی

پرسش‌های متداول فنی یکپارچه

چگونه ماژول را برای ورودی‌های جریان 4 تا 20 میلی‌آمپر پیکربندی کنم؟

ماژول 1771-IFE به طور ذاتی یک ماژول حسگر ولتاژ است. برای اندازه‌گیری جریان 4 تا 20 میلی‌آمپر، باید یک مقاومت شانت دقیق 249 اهم بین ترمینال‌های ورودی نصب کنید و دامنه نرم‌افزاری را روی 1 تا 5 ولت DC تنظیم نمایید.

تفاوت بین سیم‌کشی تک‌انتهایی و تفاضلی چیست؟

سیم‌کشی تک‌انتهایی (16 کانال) از یک زمین مشترک برای همه ورودی‌ها استفاده می‌کند و برای سیگنال‌هایی با مرجع مشترک مناسب است. سیم‌کشی تفاضلی (8 کانال) از دو سیم برای هر سیگنال استفاده می‌کند تا نویز حالت مشترک را حذف کند و برای کابل‌کشی‌های طولانی در مناطق پر نویز الکتریکی گزینه ترجیحی است.

«انتقال بلوکی» (BTW/BTR) چگونه بر عملکرد ماژول تأثیر می‌گذارد؟

برخلاف ورودی/خروجی گسسته، داده‌های آنالوگ برای یک اسکن واحد بسیار بزرگ هستند. باید از نوشتن انتقال بلوکی (BTW) برای ارسال داده‌های پیکربندی (دامنه‌ها، فیلترها) به ماژول و از خواندن انتقال بلوکی (BTR) برای دریافت مقادیر دیجیتال شده آنالوگ به جدول داده PLC-5 استفاده کنید.

پروتکل‌های مهندسی و نصب

• پیکربندی بازوی سیم‌کشی: از بازوی سیم‌کشی 1771-WG استفاده کنید تا امکان تعویض ماژول بدون قطع سیم‌کشی میدان فراهم شود. اطمینان حاصل کنید که تمام پیچ‌های ترمینال تا 0.9 نیوتن‌متر سفت شده‌اند تا از انحراف سیگنال ناشی از اتصالات شل جلوگیری شود.

• استراتژی شیلدینگ: همیشه از کابل زوج به هم تابیده و شیلددار برای سیگنال‌های آنالوگ استفاده کنید. شیلد را فقط در زمین شاسی PLC-5 متصل کنید؛ شیلد را در انتهای حسگر زمین نکنید تا از ایجاد حلقه‌های زمین که می‌توانند باعث انحراف قابل توجه اندازه‌گیری شوند، جلوگیری شود.

• چرخه کالیبراسیون: اگرچه ماژول 1771-IFE در کارخانه کالیبره شده است، توصیه می‌شود هر 12 ماه یک بار با استفاده از ژنراتور سیگنال با دقت بالا، کالیبراسیون میدانی انجام شود تا تغییرات ناشی از پیر شدن قطعات و تغییرات محیطی جبران شود.

مزایای مهندسی

ماژول 1771-IFE یکی از پایه‌های استراتژی‌های مهاجرت و نگهداری سیستم‌های قدیمی است. ظرفیت بالای 16 کاناله آن امکان تمرکز قابل توجه ورودی/خروجی را فراهم می‌کند و تعداد اسلات‌های شاسی مورد نیاز برای نظارت در مقیاس بزرگ را کاهش می‌دهد. قابلیت‌های تشخیصی ماژول، از جمله تشخیص بیت «خارج از محدوده»، بازخورد فوری به منطق کنترل ارائه می‌دهد که اجازه می‌دهد روتین‌های ایمن خودکار در صورت خرابی حسگر یا قطع سیم اجرا شود و بدین ترتیب ایمنی کلی کارخانه و زمان کارکرد را افزایش می‌دهد.
