تولیدکننده: ABB
شماره محصول: 1SBP260001R1001
کشور سازنده:سوئد
نوع محصول: سرور سری "A"
بارکد: 85371091
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 500g
ابعاد: ۲۵ سانتیمتر × ۱۲ سانتیمتر × ۱۰ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

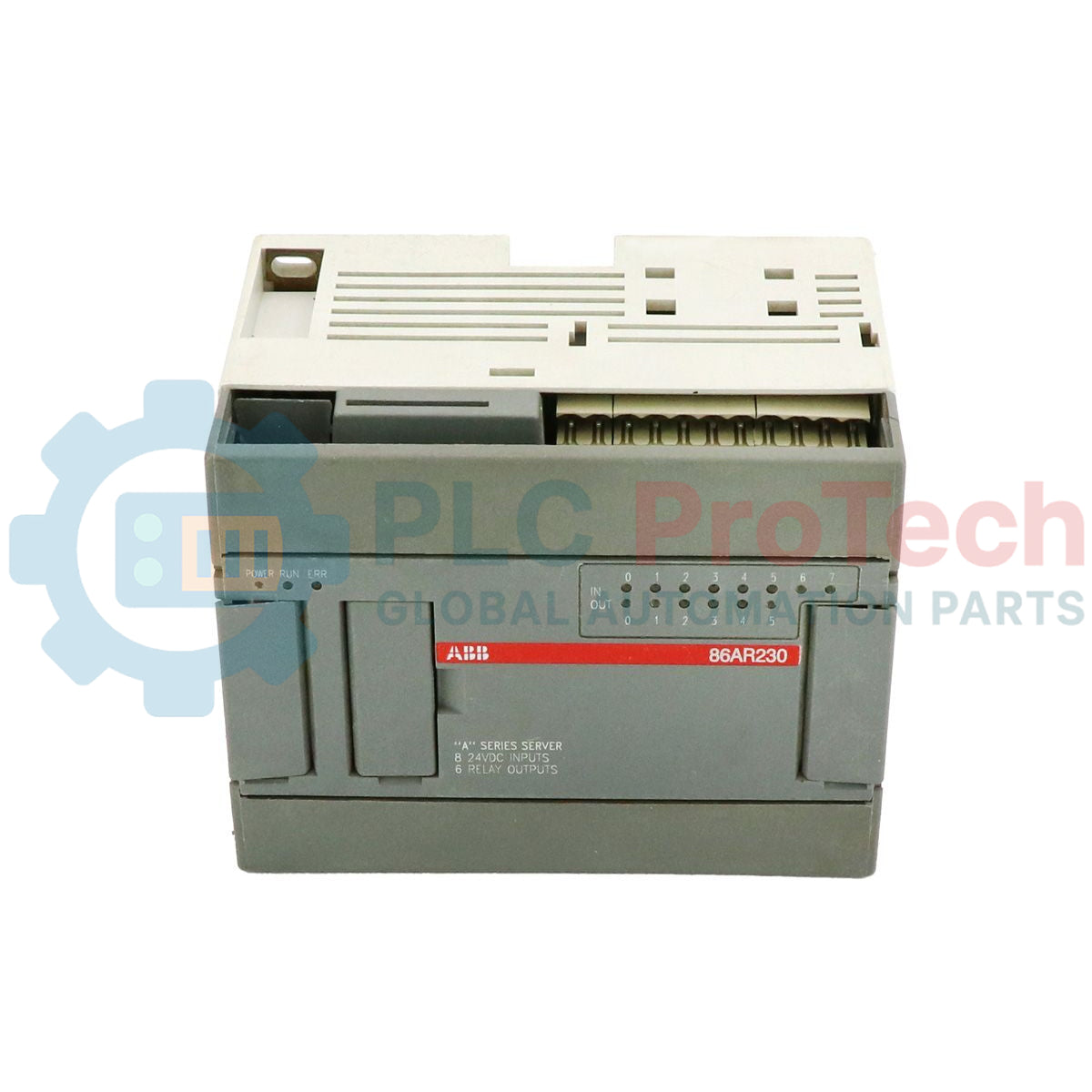

1SBP260001R1001 (1SBP 26 0001 R1001) یک سرور اتوماسیون تخصصی 86 AR 230 از سری «A» است که برای معماری قدیمی ABB Control 11 طراحی شده است. این واحد کنترلی کوچک اما قدرتمند، بهعنوان گره هوشمند اصلی در پروژههای اتوماسیون صنعتی کوچک تا متوسط، مانند مدیریت ساختمان، تأسیسات تصفیه آب و کنترل موضعی ماشینآلات، عمل میکند. 1SBP260001R1001 با یکپارچهسازی ۸ ورودی دیجیتال و ۶ خروجی رلهای با قابلیت اطمینان بالا در یک کیت سختافزاری، راهکاری یکپارچه برای پردازش منطقی و سوئیچکردن مستقیم عملگرها فراهم میکند. وجود دستیار پیکربندی اختصاصی و کابل در کیت پایه، به مهندسان امکان میدهد واحدها را بهسرعت نصب یا تعویض کنند و با کاهش زمان مهندسی، خطر ازکارافتادگی طولانیمدت سیستم را در کاربردهای زیرساختی حساس به میزان چشمگیری کاهش دهند.
سرور 86 AR 230 بهصورت یک بسته کامل اتوماسیون طراحی شده است که منطق پردازشی را با قابلیتهای ورودی/خروجی یکپارچه ترکیب میکند:
مجموعه ورودی/خروجی یکپارچه: شامل پیکربندی ثابت ۸ ورودی دیجیتال برای دریافت سیگنال از میدان و ۶ خروجی رله مکانیکی است که قابلیت کنترل انواع بارها را دارند.
انعطافپذیری منبع تغذیه: مجهز به واحد منبع تغذیه داخلی انعطافپذیری است که از استانداردهای ۱۲۰ ولت AC و ۲۳۰ ولت AC پشتیبانی میکند؛ بنابراین بدون نیاز به ترانسفورماتور خارجی با شبکههای برق سراسر جهان سازگار است.
اکوسیستم Control 11: برای محیط ABB Control 11 بهینهسازی شده و ارتباط یکپارچه و پایداری پروتکل را در این خانواده خاص از سیستمها تضمین میکند.
کیت نصب و راهاندازی: بهصورت «کیت پایه کامل» عرضه میشود که شامل کابل پیکربندی و دستیار نرمافزاری است و نیاز به تهیه جداگانه تجهیزات جانبی برنامهریزی اختصاصی را از بین میبرد.
ابعاد و طراحی: در محفظهای صنعتی و مقاوم، مناسب برای نصب روی ریل DIN یا پنل، قرار گرفته است و با وزن ۰٫۸۰۰ کیلوگرم، فضای کمی را در تابلوهای کنترل محدود اشغال میکند.
| ویژگی | جزئیات مشخصات |
| مدل | 86 AR 230 (1SBP260001R1001) |
| برند | ABB |
| سری | سرور سری «A» (Control 11) |
| کانالهای ورودی | ۸ ورودی |
| کانالهای خروجی | ۶ خروجی رلهای |
| ولتاژ تغذیه | ۱۲۰ / ۲۳۰ ولت AC (تشخیص خودکار/قابل انتخاب) |
| وزن محصول | ۰٫۸۰۰ کیلوگرم |
| رابط برنامهریزی | کابل پیکربندی اختصاصی (همراه محصول) |
| پشتیبانی نرمافزاری | دستیار پیکربندی روی دیسکت |
| حداقل سفارش | ۱ عدد |
آیا این سرور برای ورودیها به ماژول منبع تغذیه جداگانه نیاز دارد؟
این واحد برای تغذیه اصلی خود با ولتاژ ۱۲۰/۲۳۰ ولت AC کار میکند. بااینحال، برای جلوگیری از آسیب به اپتوایزولاتورهای ورودی، اطمینان حاصل کنید که ورودیهای میدان مطابق سطوح ولتاژ مشخصشده در دفترچه راهنمای ارائهشده با عنوان «راهنمای پیکربندی و اتصال» سیمکشی شده باشند.
حداکثر ظرفیت سوئیچینگ خروجیهای رلهای چقدر است؟
خروجیهای رلهای 86 AR 230 برای سوئیچینگ استاندارد صنعتی طراحی شدهاند. با وجود استحکام مناسب، برای بارهای بسیار القایی یا کاربردهایی با تعداد سیکل بسیار زیاد، استفاده از رلههای واسط را برای افزایش طول عمر رلههای داخلی سرور توصیه میکنیم.
آیا نرمافزار دستیار پیکربندی روی سیستمعاملهای مدرن اجرا میشود؟
نرمافزار موجود در این کیت برای سازگاری با سیستمهای قدیمی روی دیسکت ارائه شده است. برای اجرای آن در محیطهای مدرن ویندوز، ممکن است به شبیهساز درایو فلاپی یا یک ماشین مجازی با پیکربندی سازگار با DOS/Windows قدیمی نیاز داشته باشید.
استانداردهای ایمنی و سیمکشی
پیش از اعمال برق ۱۲۰/۲۳۰ ولت AC، بررسی کنید که سیمهای متصل به ۸ ورودی و ۶ خروجی رلهای بهطور ایمن ترمینالبندی شده باشند. برای تمام سرسیمهای افشان از وایرشو استفاده کنید تا اتصال گازبندیشده ایجاد شود و از ایجاد اتصال کوتاه بین ترمینالهای مجاور روی بلوک 86 AR 230 توسط رشتهسیمهای پراکنده جلوگیری شود.
محیط پیکربندی
هنگام استفاده از کابل پیکربندی همراه محصول، پیش از اجرای نرمافزار دستیار پیکربندی، از برقراری اتصال اطمینان حاصل کنید. ازآنجاکه این سیستم به خانواده Control 11 تعلق دارد، به تنظیمات پورت سریال حساس است. برای جلوگیری از خرابشدن دادهها هنگام بارگذاری یا دریافت منطق، بررسی کنید نرخ باود و تنظیمات توازن پورت COM با «راهنمای پیکربندی و اتصال» دقیقاً مطابقت داشته باشند.
ملاحظات حرارتی
باوجود وزن کم ۰٫۸۰۰ کیلوگرمی واحد، سیمپیچهای داخلی رله و منبع تغذیه هنگام کارکرد پیوسته گرما تولید میکنند. هنگام نصب روی ریل DIN، حداقل ۲۰ میلیمتر فضای عمودی در بالا و پایین واحد در نظر بگیرید تا همرفت طبیعی هوا تسهیل شود و پایداری بلندمدت پردازنده داخلی تضمین گردد.
