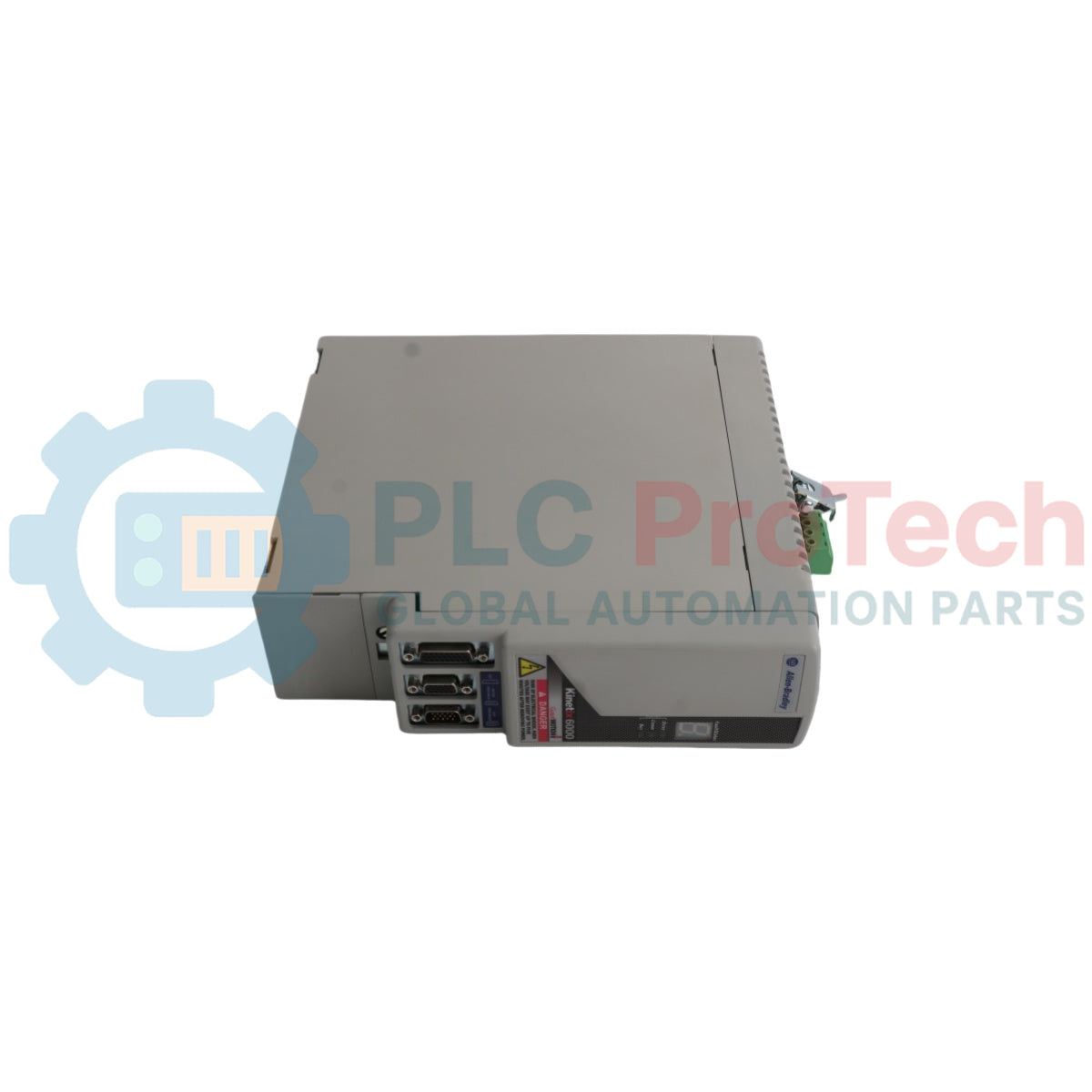

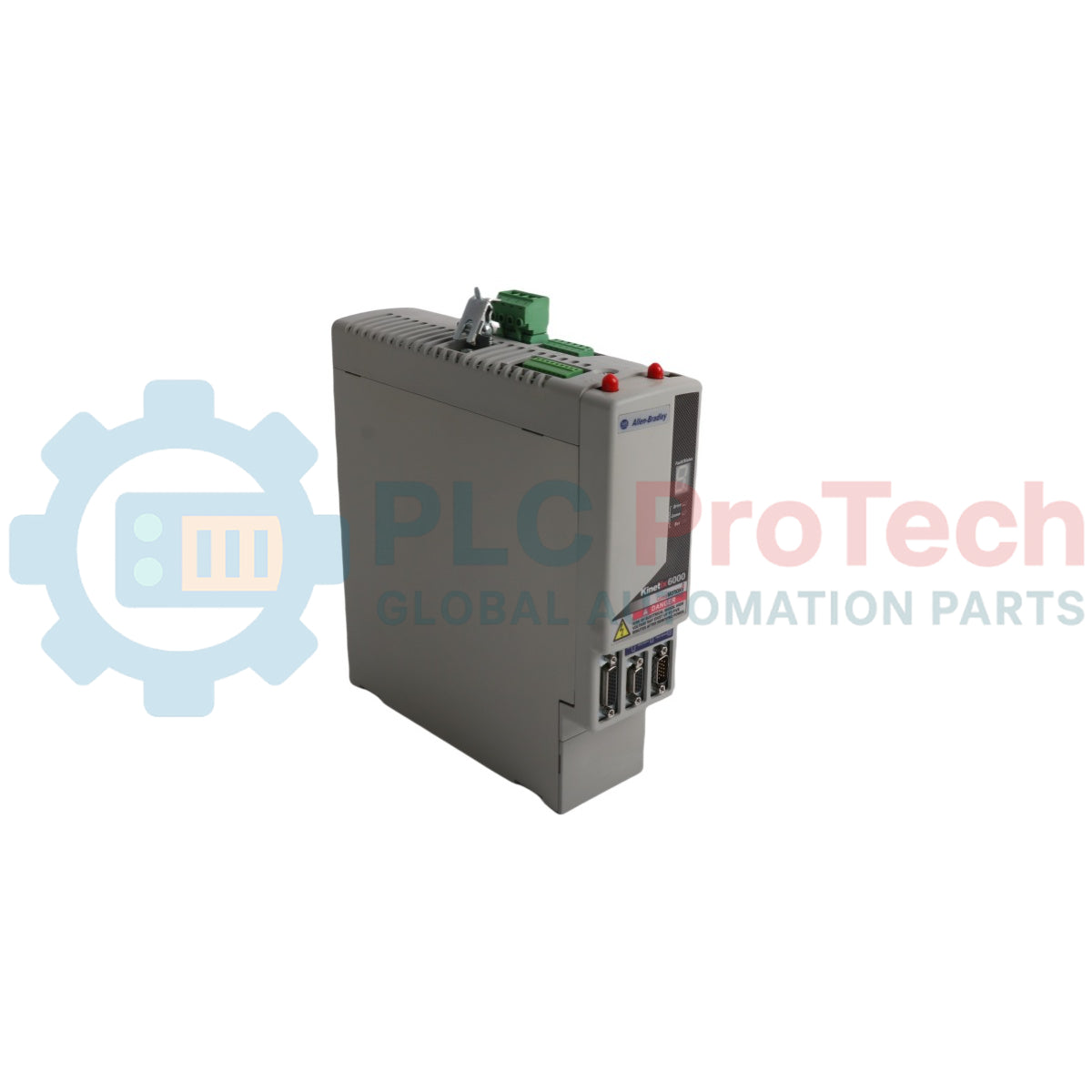

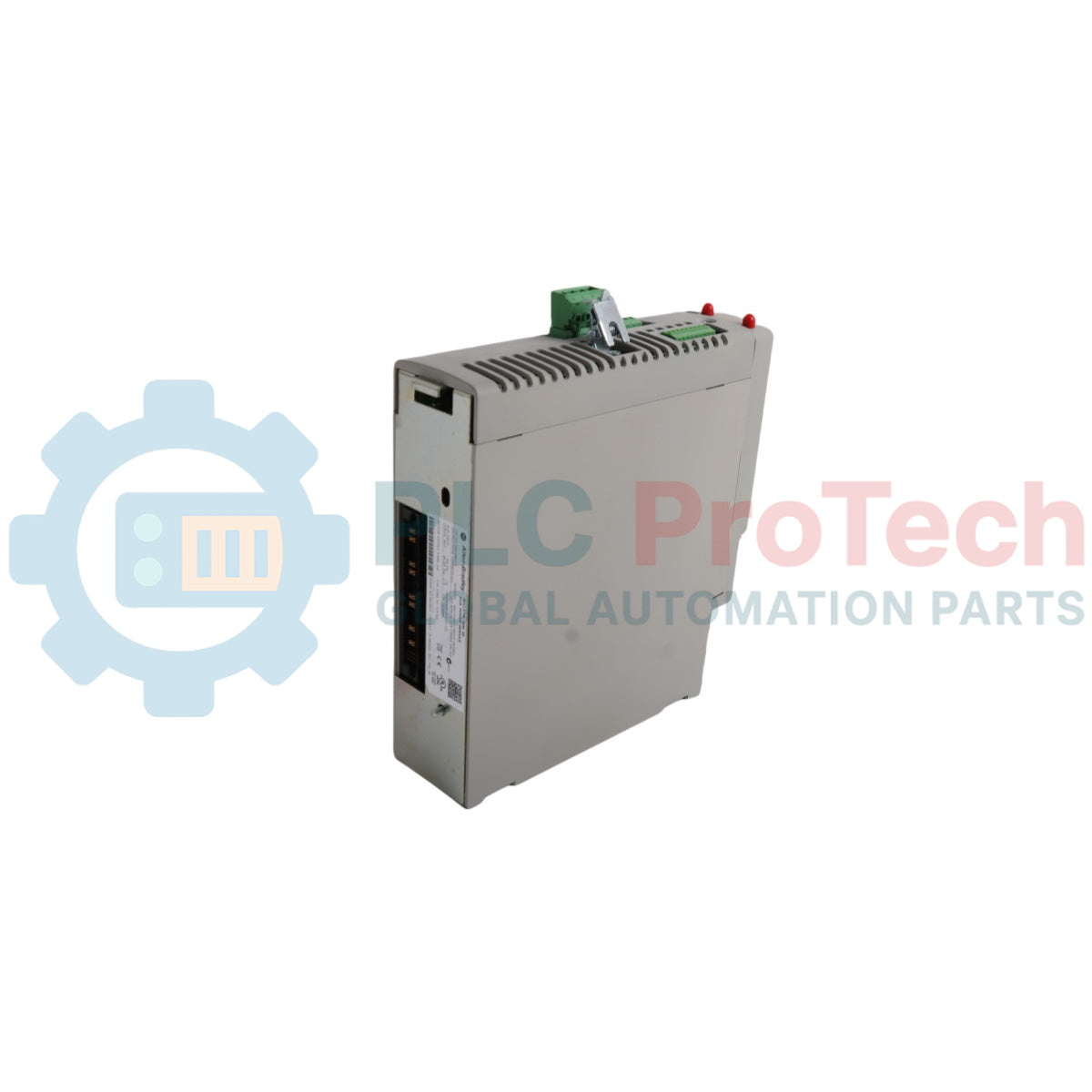

ماژول محور ماژولار Allen-Bradley Kinetix 6000 با کد 2094-BM01-M

مروری بر محصول و ابزار کنترل حرکت

2094-BM01-M (2094BM01M) یک ماژول محور ماژولار با عملکرد بالا است که به خانواده سروودرایوهای چندمحوره Kinetix 6000 تعلق دارد. این ماژول که برای کاربردهای حرکت یکپارچه طراحی شده است، توان و کنترل لازم برای به‌حرکت‌درآوردن سرووموتورهای بدون جاروبک با دقتی بسیار بالا را فراهم می‌کند. نام‌گذاری «M» نشان‌دهنده سازگاری با حرکت یکپارچه روی EtherNet/IP یا رابط SERCOS است و امکان کنترل یکپارچه آن توسط کنترلرهای ControlLogix یا GuardLogix را فراهم می‌سازد. طراحی ماژولار «Power Rail» با کاهش چشمگیر فضای تابلو و ساده‌سازی سیم‌کشی، این ماژول را به گزینه‌ای ترجیحی برای بسته‌بندی با ظرفیت بالا، مونتاژ رباتیک و ماشین‌آلات تبدیل‌کننده تبدیل کرده است؛ یعنی کاربردهایی که حرکت هماهنگ چندمحوره در آن‌ها حیاتی است.

معماری سخت‌افزار و پویایی توان

2094-BM01-M به‌عنوان بخشی از یک سیستم درایو کار می‌کند که در آن توان از طریق یک باس‌صفحه مشترک (Power Rail) توزیع می‌شود. این معماری امکان پیکربندی باس DC مشترک را فراهم می‌کند؛ به‌طوری‌که انرژی بازتولیدی موتورهای در حال کاهش سرعت می‌تواند توسط محورهای دیگر استفاده شود و بازده کلی انرژی را به میزان چشمگیری افزایش دهد.

• فناوری اینورتر: از فناوری پیشرفته IGBT (ترانزیستور دوقطبی با گیت عایق‌شده) برای کلیدزنی PWM با فرکانس بالا استفاده می‌کند و در نتیجه گشتاوردهی روان و حداقل نویز موتور را تضمین می‌نماید.

• یکپارچه‌سازی ایمنی: دارای قابلیت داخلی قطع ایمن گشتاور (STO) است (در صورت استفاده از هدرهای ایمنی مناسب) و برای جلوگیری از راه‌اندازی مجدد ناخواسته موتور، مطابق ISO 13849-1 (PLe/Cat 3) تأیید شده است.

• پشتیبانی از فیدبک: با انواع تجهیزات فیدبک، از جمله انکودرهای مطلق با وضوح بالا (Stegmann، Hiperface)، سازگار است تا دقت موقعیت‌یابی زیر میکرون فراهم شود.

• مقیاس‌پذیری ماژولار: این ماژول محور به‌سادگی روی Power Rail مدل 2094-PRSx نصب می‌شود و امکان توسعه سریع سیستم یا تعمیر و نگهداری بدون خاموشی را فراهم می‌کند.

مشخصات فنی

پرسش‌های متداول فنی یکپارچه

تفاوت اصلی این ماژول محور با ماژول IAM چیست؟

2094-BM01-M یک ماژول پیرو (ماژول محور) است و منبع تغذیه اختصاصی ندارد. این ماژول باید با یک ماژول محور یکپارچه (IAM) جفت شود؛ ماژول IAM توان ورودی AC را به یک باس DC مشترک برای تمام ماژول‌های محور روی ریل تبدیل می‌کند.

ماژول چگونه حفاظت حرارتی را مدیریت می‌کند؟

این ماژول دارای یک ترمیستور داخلی است که دمای هیت‌سینک را پایش می‌کند. اگر دما از آستانه ایمن کاری فراتر رود، درایو یک «خطای غیرقابل بازنشانی» ایجاد کرده و مرحله توان را غیرفعال می‌کند تا از آسیب دائمی به IGBTها جلوگیری شود.

آیا این ماژول با قطعات Kinetix 6200 سازگار است؟

بله. طراحی ماژولار Kinetix 6000 امکان مهاجرت به این خانواده را فراهم می‌کند. 2094-BM01-M اغلب در محیط‌های ترکیبی قابل استفاده است؛ هرچند ممکن است برای تطبیق پروتکل ارتباطی (SERCOS در برابر EtherNet/IP) به هدرهای کنترلی خاصی نیاز باشد.

پروتکل‌های مهندسی و نصب

• گشتاور نصب: هنگام محکم‌کردن ماژول روی Power Rail (2094-PRS)، اطمینان حاصل کنید که پیچ‌های نصب با گشتاور 2.26 Nm (20 lb-in) سفت شده باشند. گشتاور نامناسب می‌تواند باعث ایجاد اتصالات با مقاومت بالا روی باس DC و بروز خطاهای مزاحم اضافه‌ولتاژ شود.

• شیلدینگ و اتصال هم‌بندی: همیشه از کابل‌های موتور بافته‌شده کارخانه‌ای، همراه با اتصال شیلد ۳۶۰ درجه به صفحه زمین درایو، استفاده کنید. نویز کلیدزنی فرکانس بالای 2094-BM01-M در صورت شیلد نشدن صحیح کابل‌ها می‌تواند با سیگنال‌های فیدبک کم‌ولتاژ تداخل ایجاد کند.

• سیم‌کشی قطع ایمن گشتاور (STO): اگر قابلیت ایمنی استفاده نمی‌شود، هدر STO باید به‌درستی جامپر شود. برقرار نکردن سیگنال 24 VDC دوکاناله برای ورودی‌های STO مانع فعال‌شدن درایو خواهد شد (وضعیت Drive Not Ready).

مزایای مهندسی

2094-BM01-M در کاربردهای با چرخه کاری سنگین عملکردی عالی دارد. توانایی آن در ارائه جریان پیک 14.9 A امکان استفاده از رمپ‌های شتاب‌گیری تهاجمی را فراهم می‌کند؛ این ویژگی برای کاهش زمان چرخه در عملیات برداشتن و قراردادن ضروری است. ماهیت ماژولار سخت‌افزار Kinetix 6000 به این معناست که در صورت خرابی، یک محور را می‌توان ظرف چند دقیقه تعویض کرد، بدون آنکه سیم‌کشی درایوهای مجاور مختل شود؛ در نتیجه، میانگین زمان تعمیر (MTTR) به میزان قابل‌توجهی کاهش می‌یابد.
