Allen-Bradley

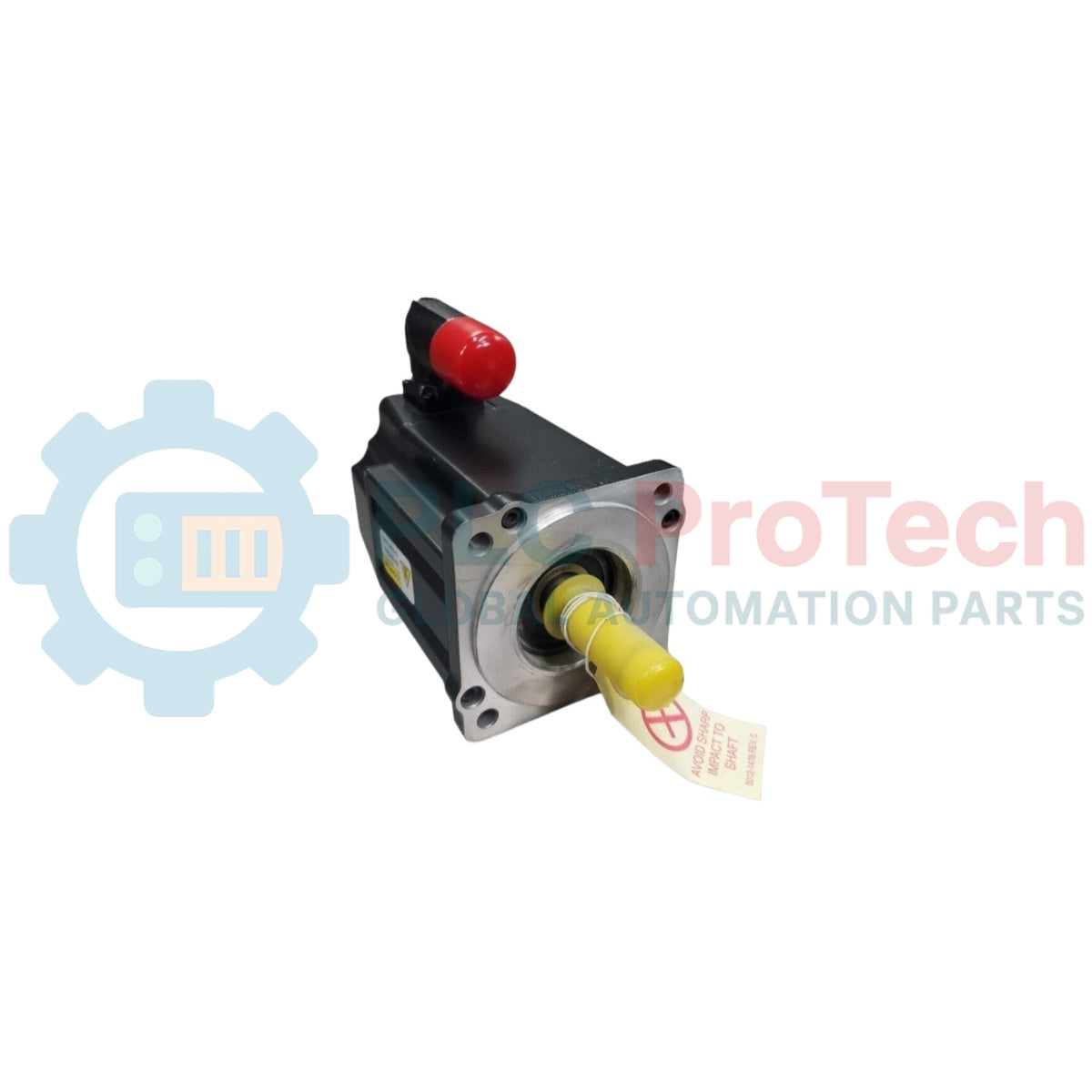

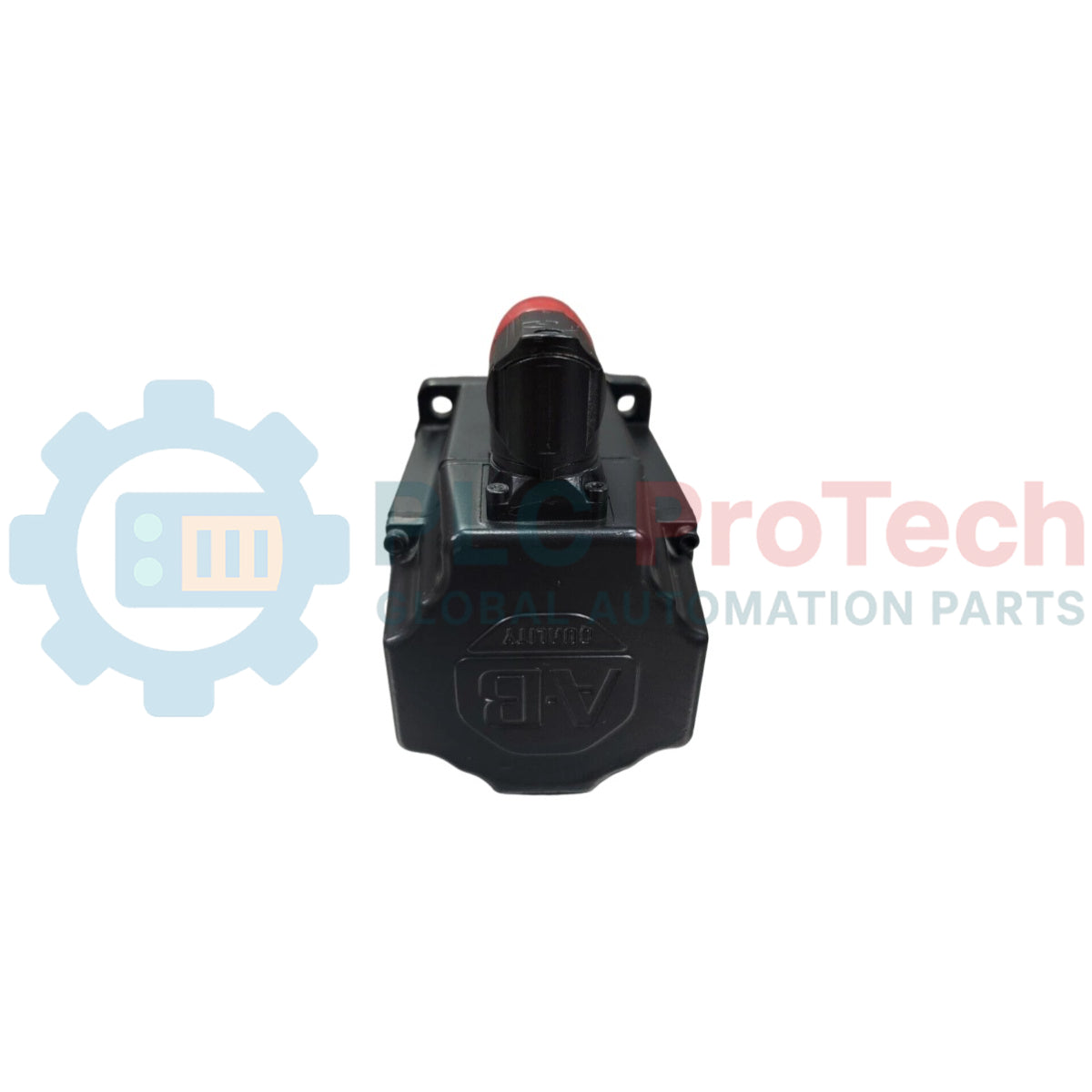

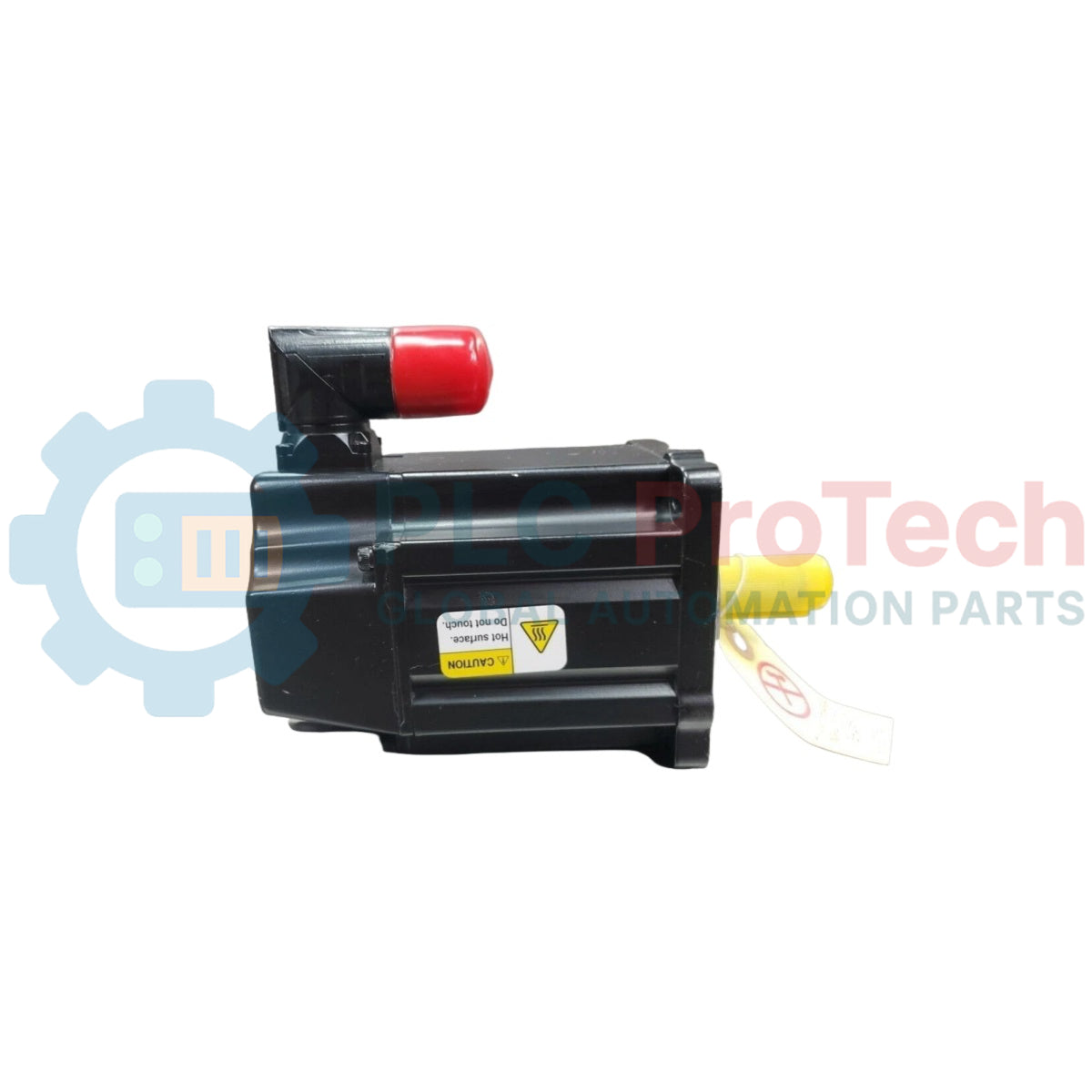

سرووموتور کم‌اینرسی Kinetix VP آلن-برادلی مدل VPL-B1001M-CK12AA

SKU VPL-B1001M-CK12AA

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: Allen-Bradley

  • شماره محصول: VPL-B1001M-CK12AA

  • کشور سازنده:ایالات متحده آمریکا

  • نوع محصول: سرووموتور

  • بارکد: 8537101190

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 2610g

  • ابعاد: ۲۶٫۶ میلی‌متر × ۱۳۱٫۲ میلی‌متر × ۱۶۹٫۸ میلی‌متر

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

توضیحات

Allen-Bradley VPL-B1001M-CK12AA یک سرووموتور کم‌اینرسی با عملکرد بالا است که در چارچوب سیستم حرکتی Kinetix 5500 ساخته شده است. این موتور چرخشی آهنربای دائم، هم‌زمان‌سازی بهینه و چگالی عملیاتی بالایی را برای ماشین‌آلات خودکاری فراهم می‌کند که به شتاب‌گیری و کاهش سرعت سریع نیاز دارند. این مجموعه که با منبع تغذیه AC کلاس 400 V کار می‌کند، از طراحی تک‌پشته‌ای آهنربا به همراه رابط خروجی شفت مکانیکی صاف بهره می‌برد تا اصطکاک مکانیکی به حداقل برسد. برای مشاهده موقعیت در زمان واقعی و یکپارچه‌سازی با شبکه کنترل، این واحد به انکودر بازخورد دیجیتال مطلق تک‌دور مجهز است که از پروتکل ارتباطی Hiperface DSL استفاده می‌کند تا داده‌های عملکرد موتور با وضوح بالا را از طریق ساختار تک‌کابلی منتقل کند.

ویژگی‌ها

  • معماری آهنربای دائم کم‌اینرسی که به‌طور ویژه برای شتاب‌گیری سریع و پویایی کاهش سرعت ناگهانی طراحی شده است.
  • یک کانکتور SpeedTec DIN تک‌گوشه‌راست با قابلیت چرخش تا 325 درجه که مسیردهی کابل را در تابلوهای کنترل فشرده ساده می‌کند.
  • پروتکل انکودر دیجیتال یکپارچه Hiperface DSL که بازخورد مطلق تک‌دور با وضوح بالا را از طریق یک رابط اتصال فراهم می‌کند.
  • سامانه استاندارد پایلوت نصب مکانیکی که به سازندگان ماشین در تعیین دقیق موقعیت سازه‌ای و هم‌راستاسازی شفت کمک می‌کند.

کاربردها

  • سامانه‌های پرسرعت جابه‌جایی مواد صنعتی و بسته‌بندی خودکار.
  • موقعیت‌دهی دقیق چندمحوره ابزارهای ماشین‌کاری و میزهای مونتاژ تولید.
  • کاربردهای کنترل حرکت پویا در بستر سیستم درایو Kinetix 5500.

مشخصات فنی

پارامتر مشخصات
تولیدکننده Allen-Bradley / Rockwell Automation
شماره مدل VPL-B1001M-CK12AA
خط تولید سرووموتورهای کم‌اینرسی Kinetix VP
کلاس ولتاژ 400 V AC
اندازه فریم 100 mm
سرعت نامی 6000 RPM
پشته‌های آهنربا 1
نوع بازخورد انکودر دیجیتال مطلق تک‌دور 18 بیتی
پروتکل ارتباطی Hiperface DSL
طراحی شفت صاف
پیکربندی کانکتور SpeedTec DIN تک‌گوشه‌راست، قابل چرخش تا 325 درجه
نوع فلنج نصب متریک IEC با سوراخ‌های نصب آزاد (نوع FF)
گزینه‌های مکانیکی کارخانه استاندارد، بدون ترمز
وزن خالص 5.75 lbs (2.61 kg)
عرض موتور (سمت جلو) 26.6 mm (1.05 Inches)
ارتفاع موتور 131.2 mm (5.17 Inches)
طول موتور (نمای جانبی) 169.8 mm (6.68 Inches)

راهنمای نصب

  • محدودیت‌های محیطی: اطمینان حاصل کنید که دمای محیط کار اطراف محفظه از 40 Celsius (104 Fahrenheit) بیشتر نشود تا از تخریب حرارتی شتاب‌گرفته سیم‌پیچ جلوگیری شود.
  • هم‌راستاسازی هنگام نصب: برای هم‌راستا کردن دقیق شفت صاف با بار ماشین متحرک و کاهش فرسایش یاتاقان شعاعی، از پایلوت نصب داخلی و سوراخ‌های نصب آزاد متریک IEC نوع FF استفاده کنید.
  • جهت نصب و کنترل نفوذ: توجه داشته باشید که عملکرد حفاظت در برابر رطوبت به هم‌راستایی هنگام نصب بستگی دارد. نصب مجموعه با شفت رو به پایین، موقعیت بهینه‌ای فراهم می‌کند؛ پیکربندی‌های افقی نیز در برابر چکیدن عمودی آب محافظت می‌کنند. از قرار دادن شفت به سمت بالا خودداری کنید، زیرا در این حالت هیچ محافظتی در برابر ورود سیالات وجود ندارد.

FAQ

موتور برای انتقال داده‌های موقعیت از چه پروتکل بازخوردی استفاده می‌کند؟

این موتور به یک انکودر دیجیتال مطلق تک‌دور ۱۸ بیتی مجهز است که داده‌ها را از طریق پروتکل Hiperface DSL و یک رابط یکپارچه منتقل می‌کند.

آیا این پیکربندی خاص موتور سروو دارای ترمز نگهدارنده داخلی است؟

خیر، این پیکربندی گزینه‌های استاندارد کارخانه را دارد و بدون ترمز مکانیکی یکپارچه عرضه می‌شود.

موقعیت نصب چگونه بر میزان حفاظت دستگاه در برابر آب تأثیر می‌گذارد؟

سطح حفاظت به راستای نصب بستگی دارد: نصب با محور رو به پایین ایدئال است، قرارگیری افقی محور در برابر چکیدن عمودی آب محافظت ایجاد می‌کند و قرارگیری محور رو به بالا هیچ محافظتی در برابر ورود مایعات فراهم نمی‌کند.
