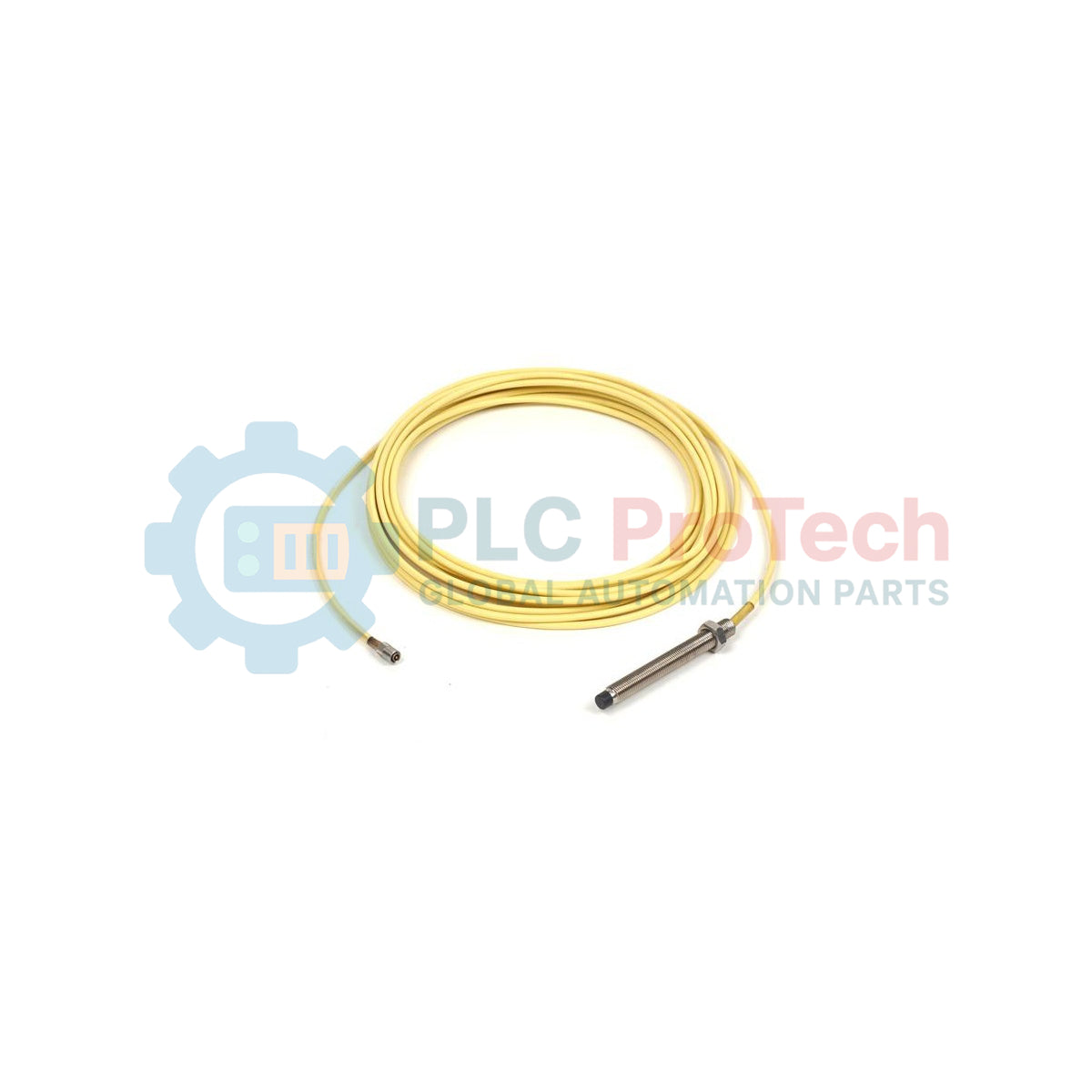

پراب نزدیکی استاندارد 8 میلی‌متری Bently Nevada

مروری بر محصول

مدل 21504-000-032-10-02 یکی از پایه‌های خط ترنسدیوسرهای سری 7200 شرکت بنتلی نوادا است که به‌طور خاص به عنوان پروب نزدیکی نصب استاندارد 8 میلی‌متری پیکربندی شده است. این حسگر به عنوان ترنسدیوسر جابجایی غیرتماسی با دقت بالا طراحی شده تا ارتعاش شعاعی و موقعیت محوری ماشین‌آلات دوار حیاتی را اندازه‌گیری کند. چه در حال پایش کمپرسور گریز از مرکز با سرعت بالا باشید یا توربین بخار بزرگ، این پروب داده‌های خام ضروری را برای سیستم پایش سری 7200 فراهم می‌کند تا علائم اولیه مشکلات مکانیکی را شناسایی کند.

با استفاده از فناوری جریان گردابی، مدل 21504-000-032-10-02 فاصله فیزیکی بین نوک پروب و شفت را به سیگنال ولتاژ متناسب تبدیل می‌کند. بدنه رزوه‌دار 3/8-24 امکان نصب مستقیم در محفظه‌های بلبرینگ را فراهم می‌کند، در حالی که قطر نوک 8 میلی‌متری مقاوم و خطی بودن عالی را تضمین می‌کند و در برابر تداخلات محیطی مقاوم است. این پروب برای قابلیت اطمینان "تنظیم و فراموش" که در صنایع تولید برق و نفت و گاز مورد نیاز است طراحی شده و راه‌حلی مطمئن برای حفاظت از دارایی‌ها باقی می‌ماند.

پیکربندی فنی

این 21504-000-032-10-02 کد مدل ابعاد مکانیکی دقیق مورد نیاز برای نصب صنعتی تخصصی را تعریف می‌کند.

طول بدون رزوه (000)

گزینه 000 نشان‌دهنده 0.0 اینچ طول بدون رزوه است. رزوه‌های 3/8-24 در تمام طول بدنه پروب تا نوک ادامه دارند و حداکثر انعطاف‌پذیری برای تنظیم در براکت‌های نصب یا سوراخ‌های رزوه‌دار عمیق را فراهم می‌کنند.

طول کل بدنه (032)

مشخصه 032 طول کل بدنه را برابر با 32 میلی‌متر تعیین می‌کند. این ابعاد جمع‌وجور برای محفظه‌های بلبرینگ استاندارد که فضای داخلی کافی دارند ایده‌آل است، اما بدنه کوتاه‌تر ترجیح داده می‌شود تا اثر اهرمی در هنگام لرزش‌های شدید کاهش یابد.

طول کل (10)

این پروب دارای طول کل 1.0 متر (39.4 اینچ) است. این پیکربندی استاندارد "پیک‌تیل" است که برای اتصال به کابل توسعه طراحی شده است. تلرانس کارخانه‌ای اجازه می‌دهد تا +0.25 متر / -0.10 متر، که دسترسی کافی به جعبه اتصال را تضمین می‌کند.

گزینه کانکتور (02)

پیکربندی 02 شامل کانکتور کواکسیال نر مینیاتوری است. این رابط تخصصی برای انتقال سیگنال با افت کم طراحی شده و به عنوان پل اتصال به کابل توسعه سری 7200 و Proximitor® عمل می‌کند.

مشخصات فنی

مزایای مهندسی

سری 21504 برای طول عمر صنعتی بسیار بالا ساخته شده است:

• مقاومت در برابر دمای بالا: نوک PPS و بدنه استیل ضد زنگ چرخه‌های حرارتی شدید نزدیک به یاتاقان‌های توربین را بدون انحراف سیگنال یا تخریب مواد تحمل می‌کنند.

• یکپارچگی هرمتیک: پروب مهر و موم شده است تا از نفوذ روغن یا رطوبت از طریق کابل جلوگیری کند و اطمینان حاصل شود که دی‌الکتریک کواکسیال خشک باقی می‌ماند و کالیبراسیون در محدوده کارخانه حفظ می‌شود.

• قابلیت اطمینان قدیمی: به عنوان بخشی از خانواده سری 7200، این پروب سابقه اثبات شده‌ای از عمر طولانی در کاربردهای حیاتی دارد که خرابی در آن‌ها غیرقابل قبول است.

راهنمای نصب و نگهداری

موفقیت در سری 7200 با تنظیم دقیق فاصله و کابل‌کشی ایمن آغاز می‌شود.

تنظیم فاصله

پروب را به پروکسی‌میتر مخصوص خود متصل کنید. با استفاده از ولت‌متر خروجی DC را کنترل کنید. برای سیستم استاندارد 7200، پروب را تنظیم کنید تا به حدود -۱۰.۰ VDC  (مرکز محدوده خطی) برسید. قبل از سفت کردن مهره‌های قفل، اطمینان حاصل کنید که شفت در موقعیت استراحت طبیعی خود قرار دارد.

محافظت کابل

هرگز کانکتور کوچک کواکسیال را در معرض عناصر محیطی رها نکنید. همیشه از محافظ کانکتور یا جعبه اتصال ضد آب استفاده کنید. اگر کابل باید از مناطق روغنی عبور کند، اطمینان حاصل کنید که لوله محافظ مهر و موم شده باشد تا از "اشباع روغن" روکش کابل جلوگیری شود، زیرا این موضوع می‌تواند با گذشت زمان ظرفیت سیستم را تغییر دهد.

گشتاور و سفت کردن

مهره‌های قفل را تا حداکثر ۱۳.۶ N·m (۱۲۰ in·lb) سفت کنید. بیش از حد سفت نکنید، زیرا رزوه‌های ۳/۸-۲۴ روی بدنه استیل ضد زنگ ممکن است در صورت اعمال نیروی زیاد آسیب ببینند و سوراخ نصب دستگاه را خراب کنند.

سؤالات متداول فنی

Q1: آیا پروب 21504 با پروکسی‌میتر جدید 3300 XL سازگار است؟

A1: در حالی که 21504 بخشی از سری 7200 است، اغلب می‌توان آن را با سیستم‌های 3300 XL استفاده کرد اگر طول کل سیستم و کالیبراسیون مطابقت داشته باشد. با این حال، برای دقت و تطابق حداکثری، بهتر است با قطعات سری 7200 جفت شود.

Q2: معادل "CN" برای این مدل چیست؟

A2: اگر سایت شما نیاز به تأییدیه‌های مناطق خطرناک چینی (NEPSI) دارد، معمولاً به دنبال پسوند مدلی هستید که شامل "CN" باشد. مدل استاندارد 21504-000-032-10-02 نسخه پایه آمریکای شمالی/جهانی است.

Q3: آیا می‌توانم پیک‌تیل ۱.۰ متری را به طول کوتاه‌تر برش دهم؟

A3: هرگز کابل را قطع نکنید. طول ۱.۰ متر بخش حیاتی مدار الکتریکی تنظیم شده است. کوتاه کردن کابل باعث تغییر امپدانس سیستم شده و خطاهای بزرگی در خوانش‌های ارتعاش و رانش ایجاد می‌کند.

Q4: چرا وزن حمل و نقل ۳ کیلوگرم است؟

A4: برای محافظت از رزوه‌های دقیق و نوک حساس، Bently Nevada از بسته‌بندی محافظ سنگین و ضد استاتیک استفاده می‌کند. وزن ۳ کیلوگرم تضمین می‌کند که پروب در شرایط کالیبره شده کارخانه به محل شما می‌رسد.
