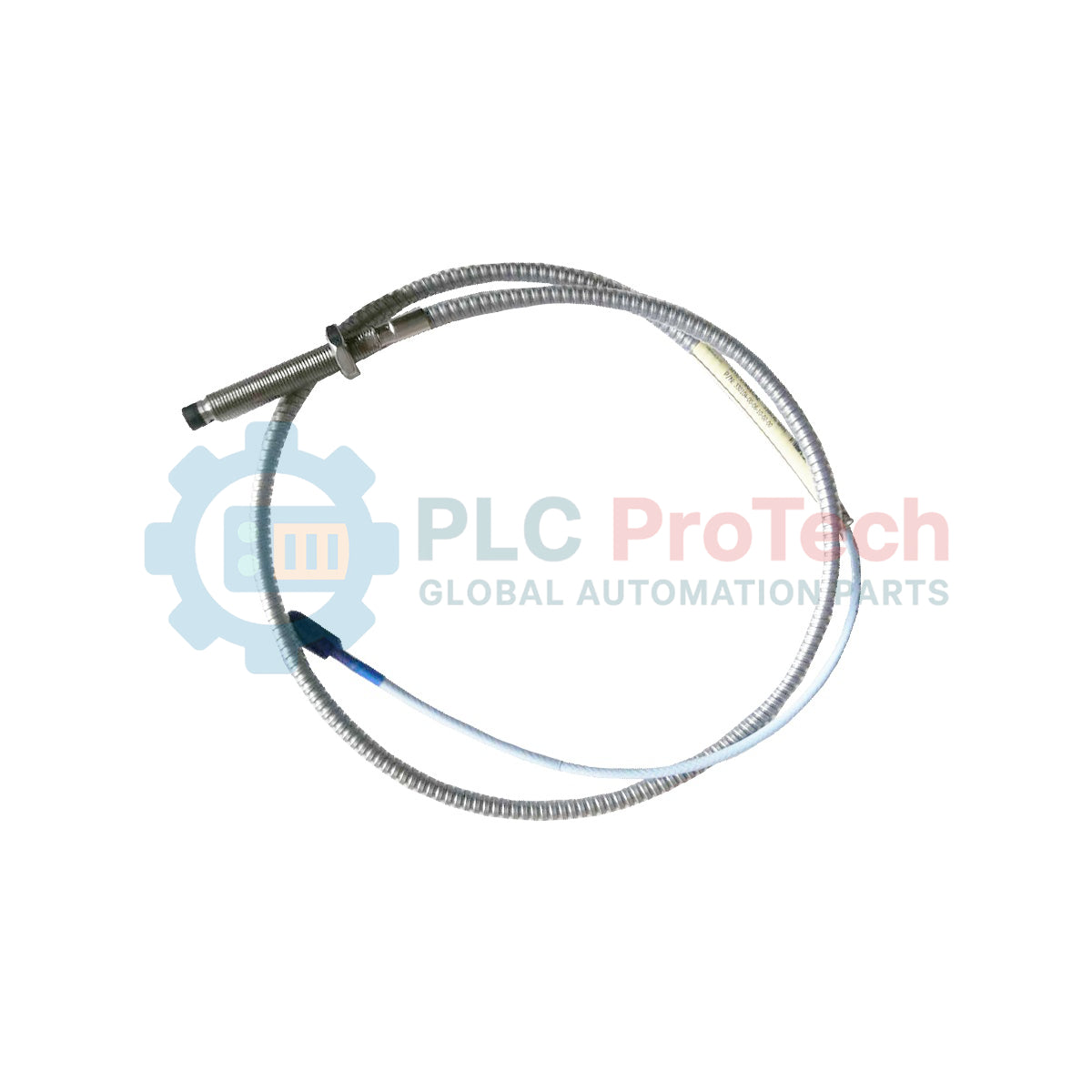

پراب نزدیکی ۸ میلی‌متری Bently Nevada 330104-00-03-20-02-CN 3300 XL

مروری بر محصول

پروب نزدیکی 330104-00-03-20-02-CN 3300 XL با قطر 8 میلی‌متر استاندارد صنعتی برای اندازه‌گیری‌های جابجایی بدون تماس در ماشین‌آلات چرخان با سرعت بالا است. به عنوان یک جزء حیاتی از اکوسیستم نظارت بر وضعیت دارایی Bently Nevada، این سنسور جریان گردابی ارتعاش شعاعی، موقعیت محوری و سرعت را در ماشین‌های دارای یاتاقان فیلم سیال پایش می‌کند.

سنسور با ایجاد میدان الکترومغناطیسی کار می‌کند که فاصله دقیق بین نوک پروب و شفت هدف را تشخیص می‌دهد. این معماری «بدون تماس» باعث می‌شود هیچ سایش مکانیکی رخ ندهد و قابلیت اطمینان بلندمدت برای توربین‌های بخار، کمپرسورهای گریز از مرکز و پمپ‌های بزرگ فراهم شود. طراحی مقاوم آن انحراف حرارتی را به حداقل می‌رساند و پاسخ فرکانس بالا را حفظ می‌کند، که به مهندسان امکان می‌دهد نقص‌های جزئی شفت را قبل از تبدیل شدن به خرابی‌های فاجعه‌بار شناسایی کنند.

پیکربندی فنی

رشته مدل 330104-00-03-20-02-CN از منطق مدولار خاصی پیروی می‌کند که توسط Bently Nevada تعریف شده تا نیازهای مکانیکی دقیق را برآورده سازد:

طول بدون رزوه (00)

این گزینه مشخص می‌کند که 0 میلی‌متر از طول بدون رزوه وجود دارد. کل بدنه دارای رزوه است که حداکثر انعطاف‌پذیری را هنگام تنظیم عمق پروب در داخل براکت یا محفظه فراهم می‌کند.

طول کل بدنه (03)

پروب دارای طول کل بدنه 30 میلی‌متر است. این فرم فاکتور جمع‌وجور برای فضاهای نصب تنگ که فاصله بین بدنه ماشین و شفت محدود است، مناسب است.

طول کل (20)

پروب شامل یک کابل یکپارچه با طول کل 2.0 متر (6.6 فوت) است. این طول باید با کالیبراسیون سنسور Proximitor® مطابقت داشته باشد تا صحت سیگنال و خروجی خطی دقیق تضمین شود.

نوع کانکتور و کابل (02)

این پیکربندی از کانکتور کوچک کواکسیال ClickLocTM و کابل استاندارد استفاده می‌کند. مکانیزم ClickLoc™ از قطع تصادفی اتصال به دلیل لرزش ماشین جلوگیری می‌کند و برای اتصال ایمن نیازی به ابزار خاص ندارد.

تأییدیه‌های سازمانی (CN)

پسوند CN نمایانگر تأییدیه‌های خاص کشور برای بازار چین است. این پسوند تضمین می‌کند که استانداردهای ایمنی محلی و گواهی‌های مناطق خطرناک مورد نیاز برای استفاده صنعتی در چین رعایت شده‌اند.

مشخصات فنی

راهنمای نصب

نصب صحیح دقت کل سیستم ابزار دقیق نظارت بر توربین (TSI) را تعیین می‌کند. مهندسان باید مراحل زیر را در اولویت قرار دهند:

کالیبراسیون ولتاژ گپ

قبل از سفت کردن پروب، تکنسین باید "گپ" را تنظیم کند. پروب را به Proximitor® وصل کرده و فاصله را تنظیم کنید تا ولتاژ خروجی DC تقریباً  -10.0 VDC خوانده شود. این کار پروب را در مرکز محدوده خطی آن قرار می‌دهد.

مدیریت کابل

حداقل شعاع خمیدگی کابل کواکسیال را  25.4 میلی‌متر (1.0 اینچ) حفظ کنید. خم‌های تیز باعث آسیب به شیلد داخلی می‌شوند که منجر به "نویز" سیگنال یا خطاهای لرزش کاذب می‌گردد.

آب‌بندی محیطی

همیشه از جعبه ترمینال یا کاندوئلت برای محافظت از کانکتورهای ClickLoc™ در برابر روغن، رطوبت و آلودگی استفاده کنید. در حالی که نوک پروب مقاوم است، رابط کانکتور همچنان آسیب‌پذیرترین نقطه برای کاهش کیفیت سیگنال است.

مزایای مهندسی

مقاومت در محیط‌های سخت

مدل 330104-00-03-20-02-CN در حضور روانکارهای مصنوعی و دماهای بالا عملکرد عالی دارد. نوک پروب Ryton® و بدنه استیل ضدزنگ در برابر خوردگی شیمیایی مقاوم هستند و اطمینان می‌دهند که حسگر به اندازه دستگاهی که نظارت می‌کند دوام می‌آورد.

یکپارچگی بی‌وقفه با TSI

این پروب به طور مستقیم با سیستم‌های مانیتورینگ سری 3500 یکپارچه می‌شود. داده‌های با کیفیت بالا را برای تشخیص‌های پیشرفته، از جمله نمودارهای مدار و نمودارهای بود، که برای شناسایی ترک شفت یا ناهماهنگی بلبرینگ ضروری هستند، فراهم می‌کند.

قابلیت اطمینان ClickLoc™

کانکتورهای ClickLoc™ با روکش طلایی مشکل "اتصال شل" که در مدل‌های قدیمی سری 7200 رایج بود را حل می‌کنند. این مکانیزم قفل‌کننده تضمین می‌کند که امپدانس الکتریکی ثابت بماند، که برای حفظ ضریب مقیاس 200 mV/mil حیاتی است.

سؤالات متداول فنی

سؤال Q1: آیا می‌توانم از این پروب 2.0 متری با Proximitor 5.0 متری استفاده کنم؟

پاسخ A1: خیر. طول کل سیستم (پروب + کابل افزایش) باید با کالیبراسیون Proximitor مطابقت داشته باشد (معمولاً 5 متر یا 9 متر). استفاده از پروب 2.0 متری در سیستم 5.0 متری بدون کابل افزایش مناسب باعث خطاهای بزرگ در کالیبراسیون می‌شود.

سؤال Q2: مزیت خاص پسوند تأییدیه "CN" چیست؟

پاسخ A2: پسوند CN نشان می‌دهد که سخت‌افزار مطابق با استانداردهای خاص چینی برای ضدانفجار و ایمنی ذاتی است. این دستگاه از نظر عملکردی با پروب‌های استاندارد 3300 XL یکسان است اما شامل مدارک لازم برای استفاده قانونی در چین می‌باشد.

سؤال Q3: چگونه بفهمم نوک پروب آسیب دیده است؟

پاسخ A3: نوک Ryton® را برای ترک‌خوردگی یا خراش‌های عمیق بررسی کنید. از نظر الکتریکی، می‌توانید مقاومت را اندازه‌گیری کنید؛ یک پروب استاندارد 8 میلی‌متری 3300 XL باید مقاومت بین 4.0Ω تا 8.0Ω بین هادی مرکزی و شیلد بیرونی نشان دهد.

سؤال Q4: آیا پروب 8 میلی‌متری 3300 XL با مانیتورهای قدیمی سری 3300 سازگار است؟

پاسخ A4: بله، سری 3300 XL با نسخه‌های قبلی سازگار است. این سری عملکرد بهبود یافته و پایداری دمایی بهتر را ارائه می‌دهد در حالی که مشخصات الکتریکی مشابه سری قدیمی 3300 را حفظ می‌کند.
