تولیدکننده: Bently Nevada
شماره محصول: 330902-00-40-10-02-00
کشور سازنده:ایالات متحده آمریکا

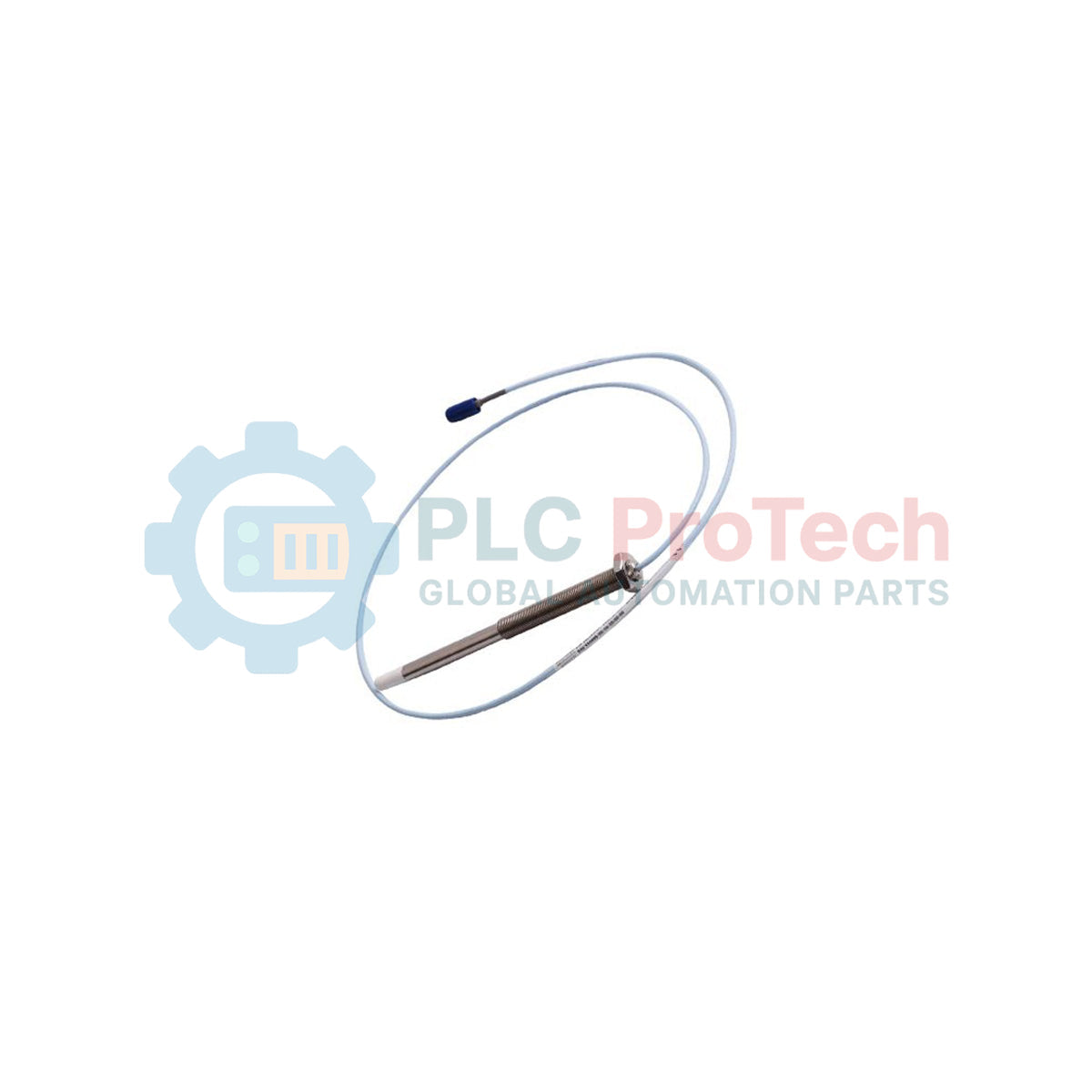

نوع محصول: پراب 3300 NSv، رزوه 1/4-28 UNF، با زره
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 320g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
Bently Nevada 330902-00-40-10-02-00 اوج فناوری حسگری جریانهای گردابی برای محیطهای صنعتی با فضای محدود است. این پراب مجاورت که بهطور خاص بهعنوان بخشی از سری 3300 NSv (نمای جانبی باریک) طراحی شده است، در مکانهایی عملکردی عالی دارد که پرابهای استاندارد 5 یا 8 میلیمتری در آنها جا نمیشوند؛ مانند کمپرسورهای گریز از مرکز کوچک، پمپها و موتورهایی که فضای محدودی برای نصب پراب دارند.
این حسگر با پایش فاصله بین نوک پراب و شفت هدف، اندازهگیریهای بدون تماسِ ارتعاش و موقعیت را امکانپذیر میکند. ساختار مستحکم آن که با زره فولاد زنگنزن تقویت شده است، یکپارچگی سازهای بلندمدت را در برابر سایش مکانیکی و تلاطم سیال تضمین میکند. این پراب با ارائه دادههای دقیق و باکیفیت به سامانههای حفاظت از ماشینآلات (MPS)، مهندسان را قادر میسازد ناپایداریهای شفت را شناسایی کرده و از خرابیهای فاجعهبار در تجهیزات دوار حیاتی جلوگیری کنند.
سری 330902 از یک نحو عملکردی مشخص پیروی میکند که در آن هر بخش جداشده با خط تیره، یک ویژگی سختافزاری مهم را تعریف میکند. این امر تضمین میکند که پراب با محفظه مکانیکی و الزامات الکتریکی محل نصب مطابقت داشته باشد.
طول بدون رزوه (00): بخش بدون رزوهای به طول 0.0 اینچ را مشخص میکند؛ یعنی رزوههای 1/4-28 UNF در سراسر طول بدنه امتداد دارند و بیشترین انعطافپذیری نصب را فراهم میکنند.
طول کلی بدنه (40): طول کلی بدنه استوانهای 4.0 اینچ را نشان میدهد و به پراب اجازه میدهد از میان پوستههای ضخیم ماشین یا براکتهای تخصصی عبور کند.
طول کل (10): طول کلی 1.0 متر (39.4 اینچ) از نوک پراب تا کانکتور را تعریف میکند که برای اتصال به جعبههای اتصال بهینه شده است.
نوع کانکتور و کابل (02): به کانکتور کواکسیال مینیاتوری ClickLoc مجهز است که با کابل تخصصی مقاوم در برابر سیال و محافظتشده با زره فولاد زنگنزن جفت میشود.
تأییدیه سازمانی (00): پیکربندی استاندارد بدون گواهیهای خاص برای مناطق خطرناک است و برای استفاده عمومی صنعتی مناسب است.
| پارامتر | جزئیات مشخصات |
| نوع حسگر | جریان گردابی بدون تماس (3300 NSv) |
| اندازه رزوه | 1/4-28 UNF |
| محدوده خطی | 0.5 تا 1.5 میلیمتر (20 تا 60 میل) |
| ضریب مقیاس متوسط | تقریباً 7.87 V/mm (200 mV/mil) |
| دمای کاری | -35°C تا +177°C (-31°F تا +350°F) |
| محدوده فشار | تا 11.5 بار (166 psi) در نوک پراب |
| جنس | نوک پلیفنیلن سولفید (PPS) / بدنه فولاد زنگنزن |
| ساختار زره | زره T از فولاد زنگنزن 304 |
استفاده موفق از 330902-00-40-10-02-00 به تنظیم دقیق فاصله مکانیکی و اعتبارسنجی الکتریکی نیاز دارد.
مهندسان باید فاصله فیزیکی بین نوک پراب و ماده هدف را برای دستیابی به «مرکز خطی» و پاسخ فرکانسی بهینه تنظیم کنند. پراب را به یک حسگر Proximitor مدل 3300 NSv متصل کرده و عمق نصب را تا جایی تنظیم کنید که ولتاژ خروجی DC تقریباً -10.0 VDC را نشان دهد. این ولتاژ متناظر با نقطه میانی محدوده خطی است و فضای لازم را برای جابهجاییهای مثبت و منفی شفت فراهم میکند.
زره فولاد زنگنزن از مغزی کواکسیال در برابر لهشدگی و سایش محافظت میکند؛ بااینحال، نصابان باید حداقل شعاع خمش 25.4 میلیمتر (1.0 اینچ) را رعایت کنند. از سفتکردن بیشازحد بستهای زیپی یا گیرههای کابل خودداری کنید، زیرا فشار زیاد میتواند ظرفیت خازنی کابل را تغییر داده و دقت سیگنال را کاهش دهد. برای جلوگیری از قطع اتصال ناشی از ارتعاش ماشین، همیشه از مکانیزم قفلکننده کانکتور ClickLoc استفاده کنید.
پراب 330902 NSv مشکل «شفت کوچک» را حل میکند. حسگرهای استاندارد اغلب هنگام نصب در فضاهای تنگ دچار تداخل «نمای جانبی» میشوند؛ در این شرایط میدان مغناطیسی بهجای اینکه فقط با هدف تعامل داشته باشد، با محفظه اطراف نیز برهمکنش میکند. طراحی NSv میدان جریان گردابی را در مخروطی باریکتر متمرکز میکند و بهطور چشمگیری تداخل متقابل و تداخل دیواره جانبی را کاهش میدهد.
علاوه بر این، زره یکپارچه در محیطهای شیمیایی خشن یا مکانهایی که کارکنان نگهداری ممکن است بهطور تصادفی روی سیمهای بیرونمانده پا بگذارند یا آنها را گیر بیندازند، یک لایه حفاظتی ثانویه فراهم میکند. سازگاری کامل آن با سامانههای پایش Bently Nevada 3500 و 2300، تجربهای «اتصال و استفاده» را برای ارتقای تأسیسات تضمین میکند.
پرسش 1: آیا میتوانم از این پراب NSv با Proximitor استاندارد 3300 XL 8mm استفاده کنم؟
پاسخ 1: خیر. پراب 3300 NSv به یک Proximitor اختصاصی 3300 NSv نیاز دارد. مشخصههای الکتریکی و ضرایب مقیاس آن با سری 8mm XL تفاوت قابلتوجهی دارند؛ استفاده ناهماهنگ از آنها باعث نمایش نادرست مقادیر ارتعاش خواهد شد.
پرسش 2: مزیت اصلی گزینه کانکتور ClickLoc «02» چیست؟
پاسخ 2: کانکتور ClickLoc اتصال ایمن و مقاوم در برابر ارتعاشی فراهم میکند که از کانکتورهای سنتی کوچکتر است. این ویژگی عبور دادن آن از مجراهای باریک را آسانتر کرده و اتصال الکتریکی پایدار را در محیطهای با فرکانس بالا تضمین میکند.
پرسش 3: پس از تریپ ماشین، چگونه بررسی کنم که پراب آسیب دیده است؟
پاسخ 3: یک بررسی «کالیبراسیون استاتیک» انجام دهید. هنگام حرکت دادن شفت در مسافتی مشخص با استفاده از ساعت اندازهگیری، ولتاژ DC را در خروجی Proximitor اندازهگیری کنید. اگر تغییر ولتاژ بهازای هر میل حرکت بیش از 10٪ با مشخصه کارخانهای 200 mV/mil اختلاف داشت، پراب را تعویض کنید.
پرسش 4: آیا زره فولاد زنگنزن برای کابل آببندی هرمتیک فراهم میکند؟
پاسخ 4: زره از کابل در برابر آسیب مکانیکی و پاشش سیال محافظت میکند. برای کاربردهایی که شامل غوطهوری کامل در روغن تحت فشار یا سیالات خورنده هستند، مطمئن شوید که خروجی کابل از مجراهای آببندیشده در برابر سیال عبور داده شود یا از پرابی با آببندی یکپارچه سیال استفاده کنید.
