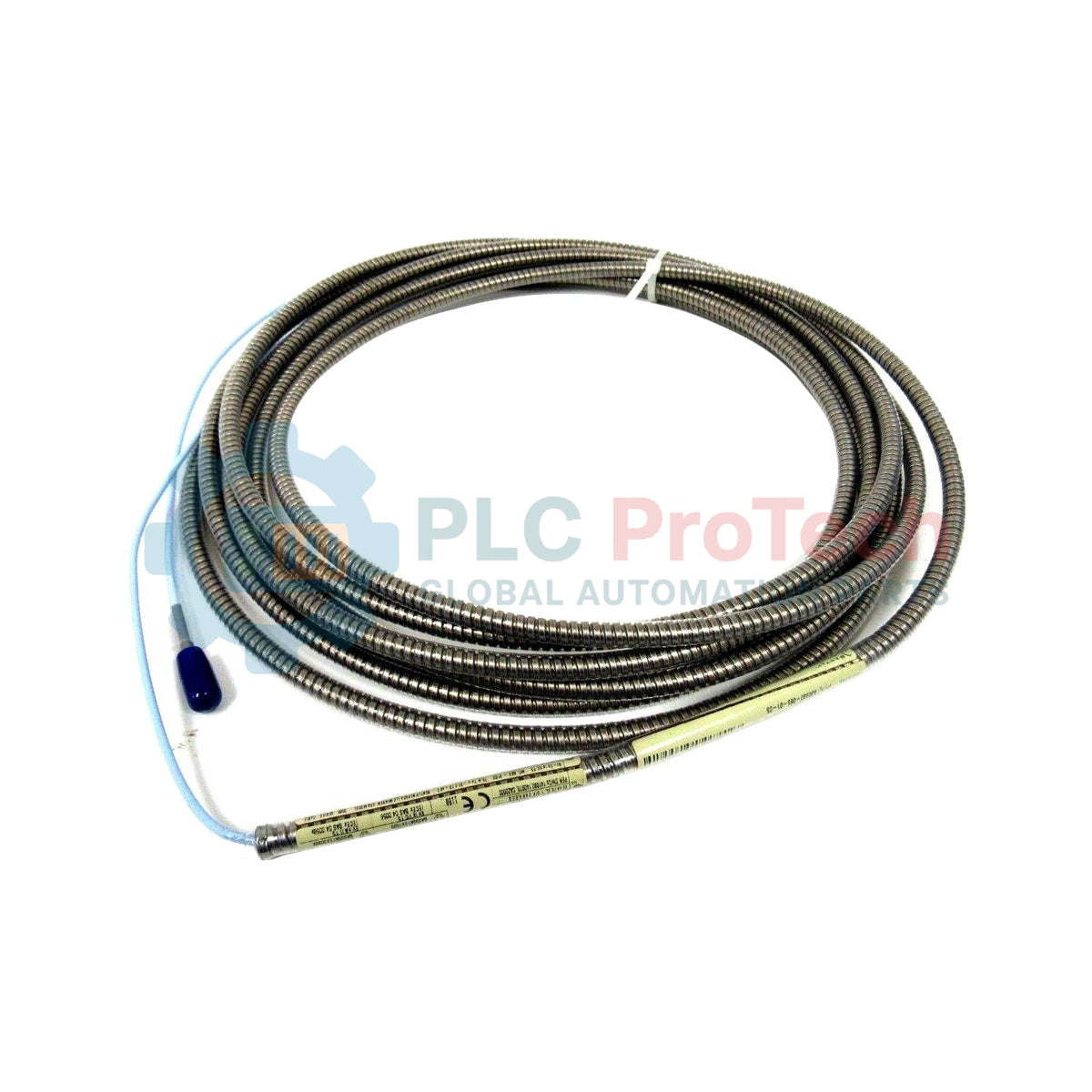

330930-065-05-CN، کابل رابط افزایشی مجاورتی Bently Nevada 3300 XL NSv

نمای کلی

این 330930-065-05-CN کابلی رابط با عملکرد بالا است که به‌طور ویژه برای سیستم مبدل مجاورت Bently Nevada 3300 XL NSv (نمای جانبی باریک) طراحی شده است. این کابل تخصصی به‌عنوان پیوند حیاتی سیگنال بین پروب مجاورت و حسگر Proximitor عمل می‌کند، و تطبیق امپدانس و یکپارچگی سیگنال را در محیط‌های صنعتی چالش‌برانگیز حفظ می‌کند. این 330930-065-05-CN برای کاربردهایی با محدودیت فضایی شدید طراحی شده است؛ در این کاربردها نمی‌توان از پروب‌های مجاورت استاندارد استفاده کرد، مانند کمپرسورهای گریز از مرکز کوچک، پمپ‌ها، و موتورها. با اطمینان از انتقال دقیق سیگنال‌های جریان گردابی، این کابل با انتقال دقیق سیگنال‌های جریان گردابی، پایش دقیق ارتعاش و موقعیت را امکان‌پذیر می‌کند، و مستقیماً به سلامت مکانیکی و ایمنی تجهیزات دوار پرسرعت کمک می‌کند.

تفکیک پسوند

شماره مدل 330930-065-05-CN مطابق مشخصات فنی زیر پیکربندی می‌شود:

• 330930: مدل پایه برای کابل رابط 3300 XL NSv.

• 065 (گزینه طول کابل): 6.5 متر (21.3 فوت). این طول به‌طور خاص برای مطابقت با الزامات الکتریکی سیستم، برای مجموع 7، کالیبره شده است.طول سیستم 0 متر یا 9.طول سیستم 0 متر.

• 05 (گزینه اتصال‌دهنده و کابل): مجهز به زره فولادی ضدزنگ سنگین برای حفاظت مکانیکی برتر؛ بدون روکش FEP عرضه می‌شود؛ شامل محافظ‌های اتصال‌دهنده نصب‌شده در کارخانه است.

• CN (گزینه تأییدیه سازمان): مناسب برای استفاده در مناطق خطرناک، با علامت‌های ATEX/IECEx و NEPSI چین، که انطباق با استانداردهای ایمنی جهانی و منطقه‌ای را تضمین می‌کند.

مشخصات فنی

پرسش‌های متداول فنی

آیا می‌توان از این کابل رابط با یک پروب استاندارد 3300 XL ‏8 میلی‌متری استفاده کرد؟خیر. این 330930-065-05-CN منحصراً برای سیستم NSv طراحی شده است. استفاده از آن با سیستم‌های استاندارد ۵ میلی‌متری یا ۸ میلی‌متری باعث تطبیق نادرست امپدانس و خطاهای قابل‌توجه در اندازه‌گیری می‌شود.

هدف از زره فولاد ضدزنگ (گزینه ۰۵) چیست؟این زره دوام فیزیکی بالایی در برابر له‌شدگی ایجاد می‌کند، سایش، و آسیب جوندگان در محیط‌های صنعتی. بااین‌حال، زیرا این نسخه فاقد روکش FEP است، زیرا برای محیط‌هایی که مواجهه شیمیایی دغدغه اصلی نیست، مناسب‌تر است.

آیا محافظ‌های کانکتور جداشدنی هستند؟محافظ‌های کانکتور برای جلوگیری از آسیب‌دیدگی یا آلوده‌شدن کانکتورها هنگام «کشیدن» آن‌ها از داخل لوله طراحی شده‌اند. آن‌ها باید هنگام نصب استفاده شوند و برای اتصال نهایی می‌توان آن‌ها را جدا کرد.

راهنمای مهندسی و نصب

یکپارچگی سیگنال و نگهداری کانکتوراتصال‌دهنده‌های کواکسیال روی 330930-065-05-CN به رطوبت و روغن حساس هستند. همیشه قبل از اتصال، از تمیز و خشک بودن کانکتورها اطمینان حاصل کنید. توصیه می‌کنیم از آچار گشتاور مخصوص اتصال‌دهنده‌های سیستم مجاورت (۰.۴۵ نیوتن‌متر یا ۴ اینچ-پوند) برای جلوگیری از سفت‌کردن بیش‌ازحد، که می‌تواند پین مرکزی را تغییر شکل داده و باعث قطع متناوب سیگنال یا «اسپایک» شود."

نصب در مناطق خطرناکاین قطعه که دارای گواهی NEPSI و ATEX است، این کابل باید مطابق با «شرایط استفاده ایمن» مشخص‌شده در مستندات گواهی نصب شود. اطمینان حاصل کنید که زره فولاد ضدزنگ در محل عبور کابل یا جعبه اتصال، به‌درستی به زمین دستگاه متصل شده باشد تا از تجمع الکترواستاتیکی یا ایجاد اختلاف پتانسیل در محیط‌های خطرناک جلوگیری شود.

محدودیت‌های مسیرگذاری کابلهرچند زره فولاد ضدزنگ مستحکم است، حداقل شعاع خم ۲۵ را رعایت کنید.۴ میلی‌متر (۱.۰ اینچ). تاخوردن کابل ظرفیت خازنی کواکسیال آن را تغییر می‌دهد، تغییر دائمی کالیبراسیون کل سیستم مجاورت و ضروری شدن تعویض کابل برای بازگرداندن دقت.
