تولیدکننده: Bently Nevada
شماره محصول: 330101-33-53-10-12-CN
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروب ۸ میلی‌متری 3300 XL
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 320g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

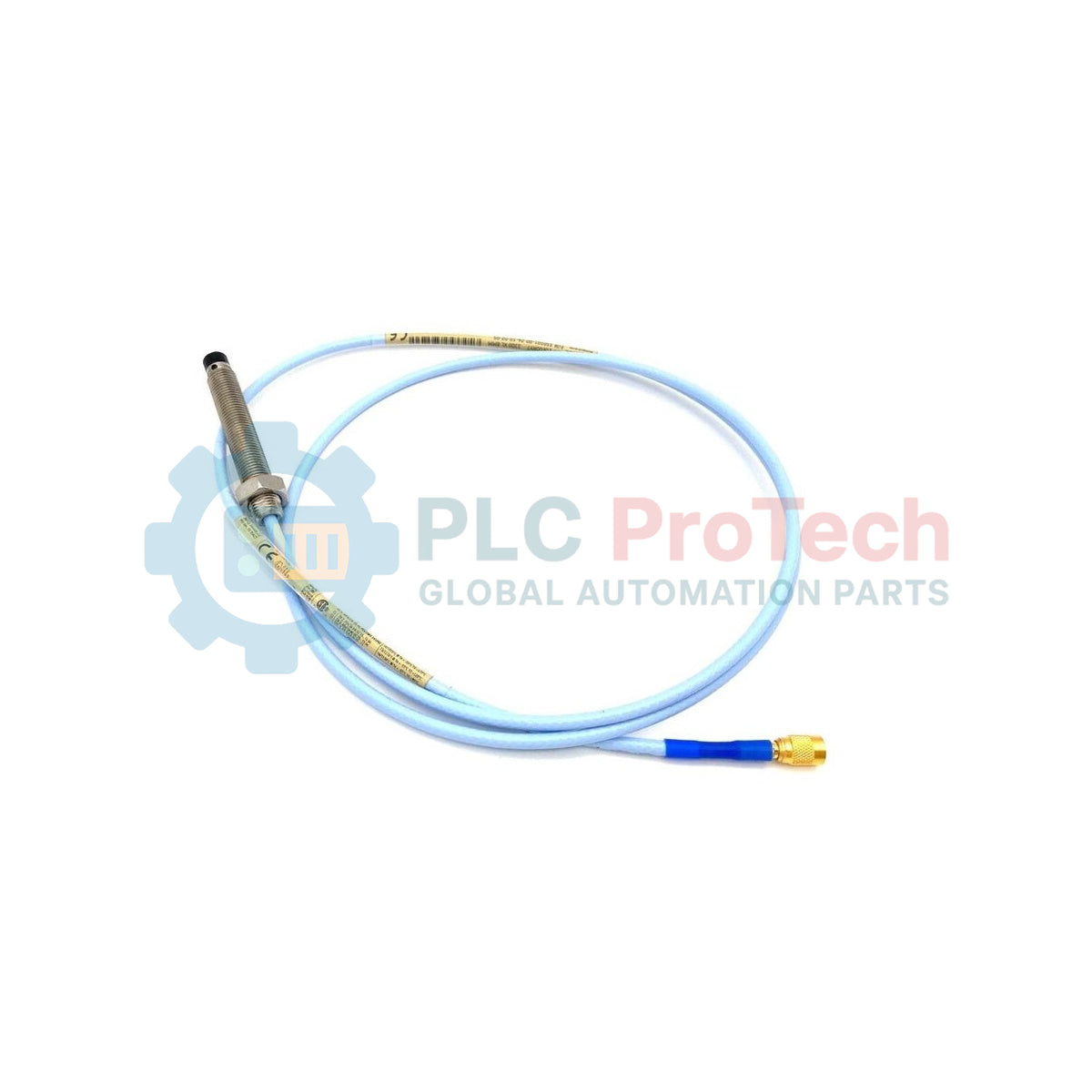

330101-33-53-10-12-CN یک پرُب مجاورتی ۸ میلی‌متری 3300 XL بدون زره است که شرکت Bently Nevada آن را برای پایش پیوسته ارتعاش و موقعیت شفت در تجهیزات دوار توسعه داده است. این پیکربندی از بدنه‌ای فولادی ضدزنگ با رزوه 3/8-24 UNF و طراحی کابل FluidLoc استفاده می‌کند که قابلیت اطمینان آب‌بندی را در محیط‌های سرشار از روغن، مانند محفظه‌های یاتاقان توربین و پوسته‌های کمپرسور، بهبود می‌دهد.
مهندسان معمولاً این پرُب را در سامانه‌های حفاظت ماشین به کار می‌گیرند؛ جایی که سیگنال‌های پایدار جابه‌جایی به شناسایی زودهنگام عیوب مکانیکی کمک می‌کنند. ساختار بدون زره هنگام نصب انعطاف‌پذیری بیشتری فراهم می‌کند، به‌ویژه در فضاهای محدود مسیرکشی کابل داخل تابلوهای کنترل و اسکیدهای ماشین‌آلات. این پرُب در تأسیسات پالایشگاهی، تولید برق و فشرده‌سازی گاز، نقشی مستقیم در حفظ آماده‌به‌کاری تجهیزات و جلوگیری از خاموشی‌های برنامه‌ریزی‌نشده دارد.
سری 330101 فرم مکانیکی پرُب را تعیین می‌کند. هر بخش پسوند، هندسه نصب، ساختار کابل و الزامات انطباق را مشخص می‌کند. تطبیق دقیق این پارامترها هنگام تعویض پرُب‌ها در زمان توقف‌های تعمیراتی ضروری است.
| بخش پیکربندی | معنا |
|---|---|
| 330101 | پرُب ۸ میلی‌متری 3300 XL، رزوه 3/8-24 UNF، بدون زره |
| 33 | طول بدون رزوه: ۳٫۳ اینچ |
| 53 | طول بدنه پرُب: ۵٫۳ اینچ |
| 10 | طول کل کابل: ۱٫۰ متر |
| 12 | کانکتور ClickLoc با کابل FluidLoc |
| CN | پیکربندی تأییدیه مخصوص کشور |
این ساختار به تیم‌های تعمیر و نگهداری اجازه می‌دهد هندسه دقیق پرُب را بدون مراجعه به نقشه‌های مکانیکی شناسایی کنند.
این پرُب برای اطمینان‌پذیری بلندمدت در محیط‌های صنعتی طراحی شده است؛ محیط‌هایی که قرارگیری در معرض روغن، ارتعاش و چرخه‌های دمایی، شرایط معمول بهره‌برداری هستند.
| قطعه | جنس |
|---|---|
| نوک پرُب | پلی‌فنیلن سولفید (PPS) |
| محفظه پرُب | فولاد ضدزنگ AISI 303 یا 304 |
| کنتاکت‌های کانکتور | برنج با روکش طلا یا مس بریلیوم |
| نوع کابل | کابل صنعتی آب‌بندی‌شده FluidLoc |
| مشخصات رزوه | 3/8-24 UNF |
| مبدأ | ایالات متحده |
| وزن حمل | حدود 2.5 کیلوگرم |
| پارامتر | ارزش مهندسی |
|---|---|
| نوع محصول | پروب مجاورتی 3300 XL 8 mm |
| کارکرد اندازه‌گیری | ارتعاش و موقعیت محور |
| نوع نصب | نصب رزوه‌ای |
| محافظت کابل | کابل انعطاف‌پذیر بدون زره |
| دمای معمول کارکرد | -35 تا +177 درجه سانتی‌گراد |
| سازگاری سیستم | سیستم‌های پایش 3300 XL و 3500 |
| نوع سیگنال | سیگنال جابه‌جایی جریان گردابی |
آیا می‌توان از این پروب به‌عنوان جایگزین مستقیم نسخه‌های زره‌دار استفاده کرد؟
بله، اگر محیط نصب به حفاظت مکانیکی کابل نیاز نداشته باشد. عملکرد حسگری بدون تغییر باقی می‌ماند.
مزیت طراحی کابل FluidLoc چیست؟
ساختار FluidLoc مقاومت در برابر نفوذ روغن و آلودگی شیمیایی را افزایش می‌دهد و به حفظ پایداری سیگنال درون محفظه‌های یاتاقان روان‌کاری‌شده کمک می‌کند.
آیا این پروب با رک‌های پایش Bently Nevada 3500 سازگار است؟
بله. این محصول با کابل‌های رابط استاندارد 3300 XL و ماژول‌های Proximitor مورد استفاده در سیستم‌های پایش ارتعاش 3500 کار می‌کند.
مهم‌ترین پارامتر برای تطبیق هنگام تعویض چیست؟
طول مکانیکی و پیکربندی کانکتور. سازگاری الکتریکی در پلتفرم 3300 XL 8 mm استاندارد است.
هنگام نصب از کشش بیش‌ازحد کابل خودداری کنید. کابل‌های بدون زره انعطاف‌پذیر هستند، اما اگر هنگام مسیردهی کشیده شوند، ممکن است هادی داخلی آن‌ها دچار خستگی شود.
همیشه پس از نصب، ولتاژ فاصله پروب را بررسی کنید. یک سیگنال پایه پایدار، نصب مکانیکی صحیح و دقت قابل‌اعتماد اندازه‌گیری را تأیید می‌کند.
در محیط‌های دارای روغن فراوان، اطمینان حاصل کنید که محل ورود کابل به جعبه اتصال به‌درستی آب‌بندی شده است. این اقدام ساده از نفوذ بلندمدت رطوبت یا روان‌کننده جلوگیری می‌کند.
