تولیدکننده: ABB
شماره محصول: 3HNE00313-1
کشور سازنده:سوئد
نوع محصول: کنترلکنندهها
بارکد: 85371091
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2400g
ابعاد: ۷۹٫۲۰ سانتیمتر × ۴۱٫۵۰ سانتیمتر × ۱٫۵۰ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

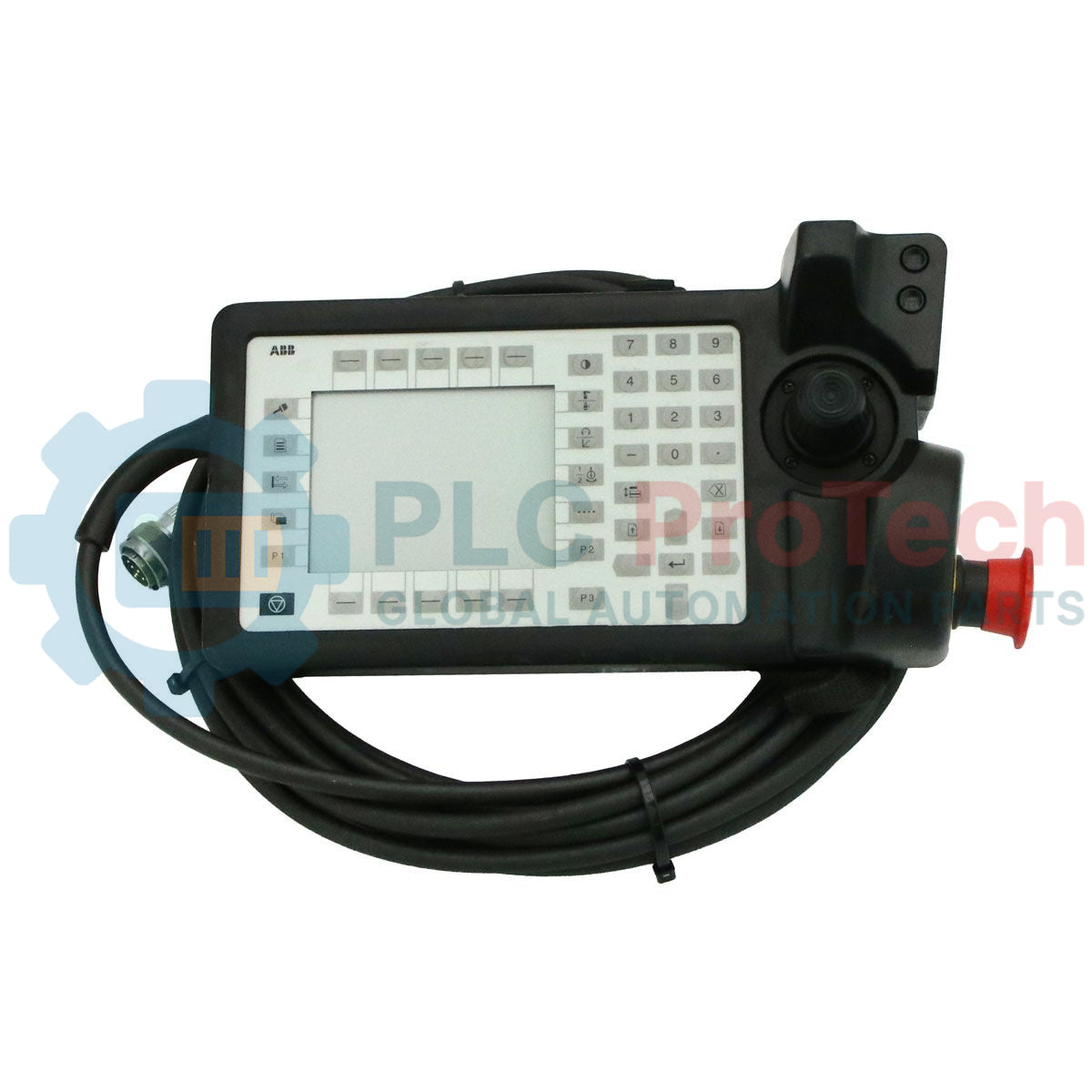

این 3HNE00313-1 (3HNE003131) یک واحد برنامهنویسی Teach Pendant با دقت بالا (DSQC) است که برای نسل کنترلرهای رباتیک ABB S4 طراحی شده است. مجهز به نمایشگر یکپارچه با نور پسزمینه، این واحد بهعنوان رابط اصلی انسان و ماشین (HMI) برای حرکتدهی دستی ربات عمل میکند، تدوین برنامه، و عیبیابی سیستم. برای صنایعی از مونتاژ خودرو گرفته تا پالتگذاری پرسرعت، ضروری است، آن 3HNE00313-1 به تکنسینها اجازه میدهد درون سلول کاری بهصورت لحظهای با ربات تعامل کنند. وجود نور پسزمینه با کنتراست بالا، دید مطلوب را در محیطهای صنعتی کمنور تضمین میکند، خطاهای برنامهنویسی را بهطور مؤثر کاهش داده و ایمنی عملیاتی را افزایش میدهد. بهعنوان جایگزینی حیاتی برای واحدهای قدیمی مانند 3HNE00314-1 و 3HNE00131-1، این واحد برنامهنویسی بازخورد لمسی و قابلیت اطمینان لازم برای حفظ بهرهوری حداکثری و به حداقل رساندن زمان بازیابی سیستم را فراهم میکند.

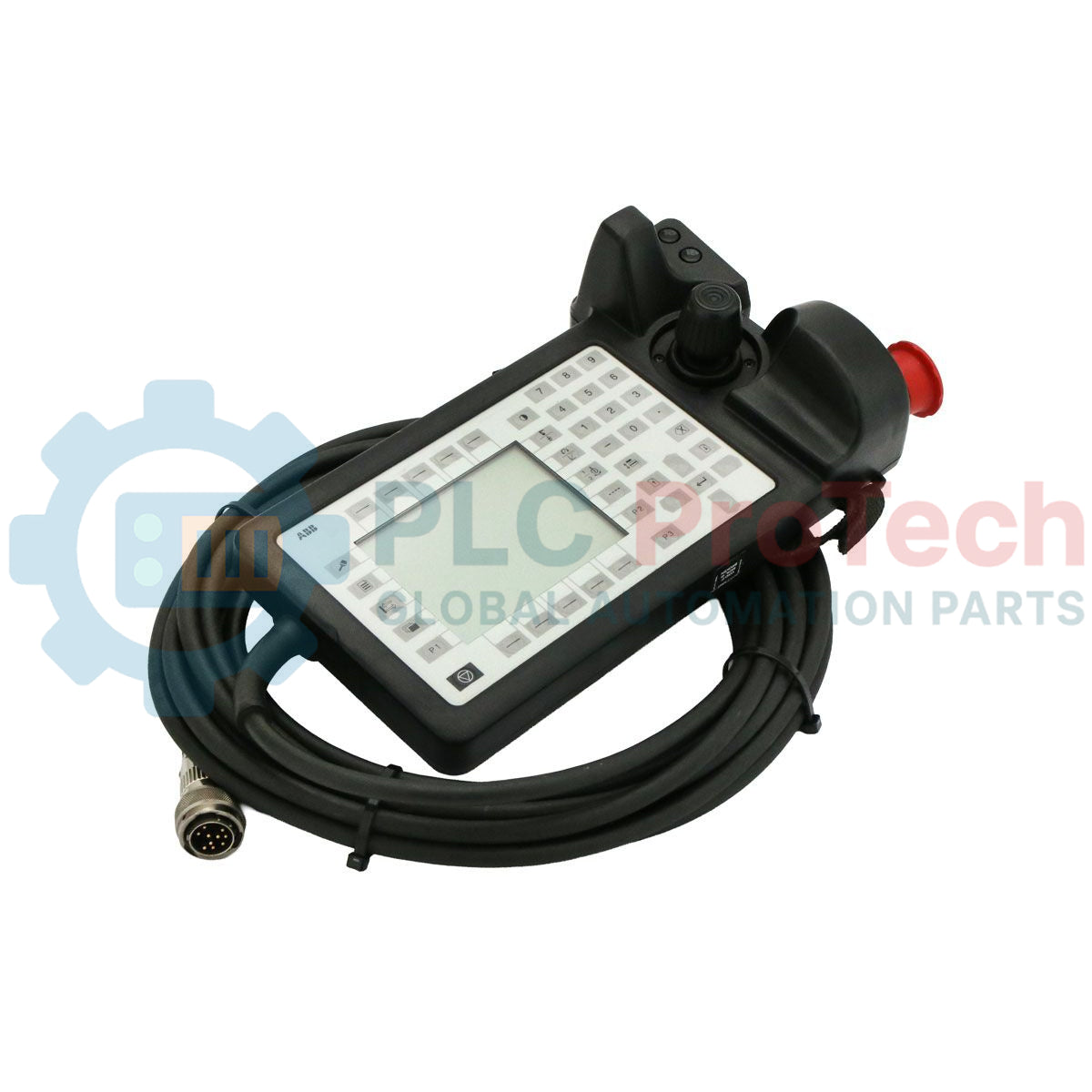

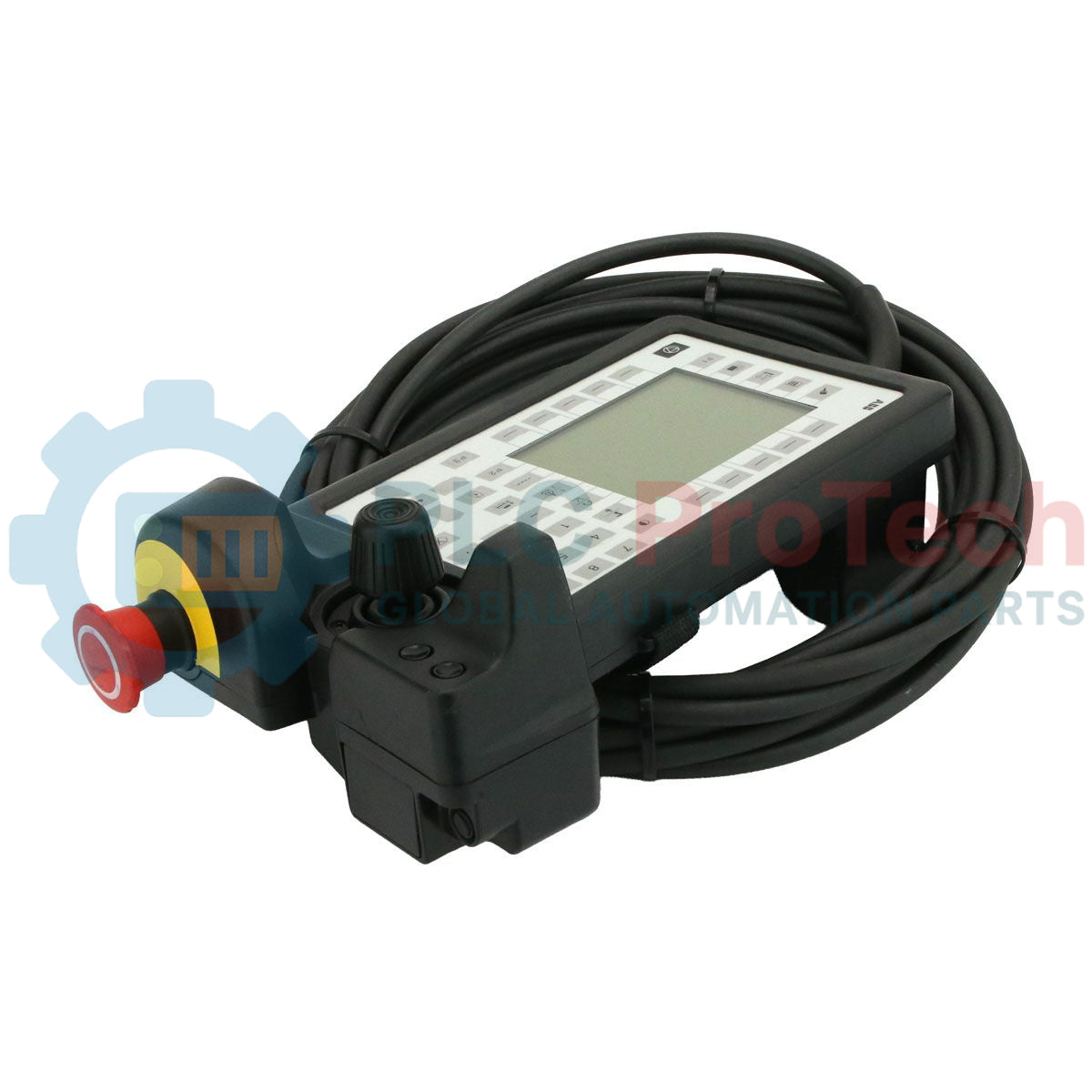

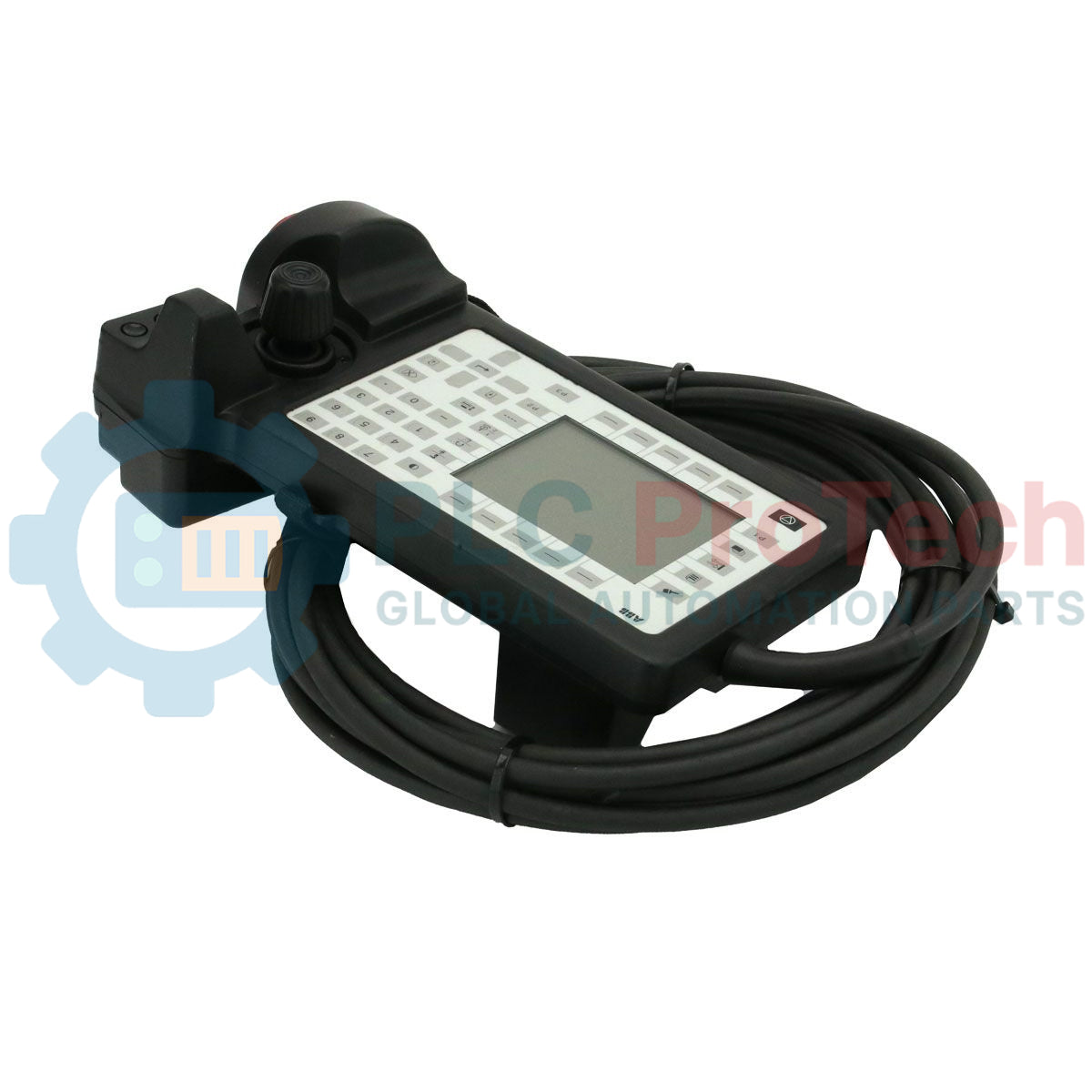

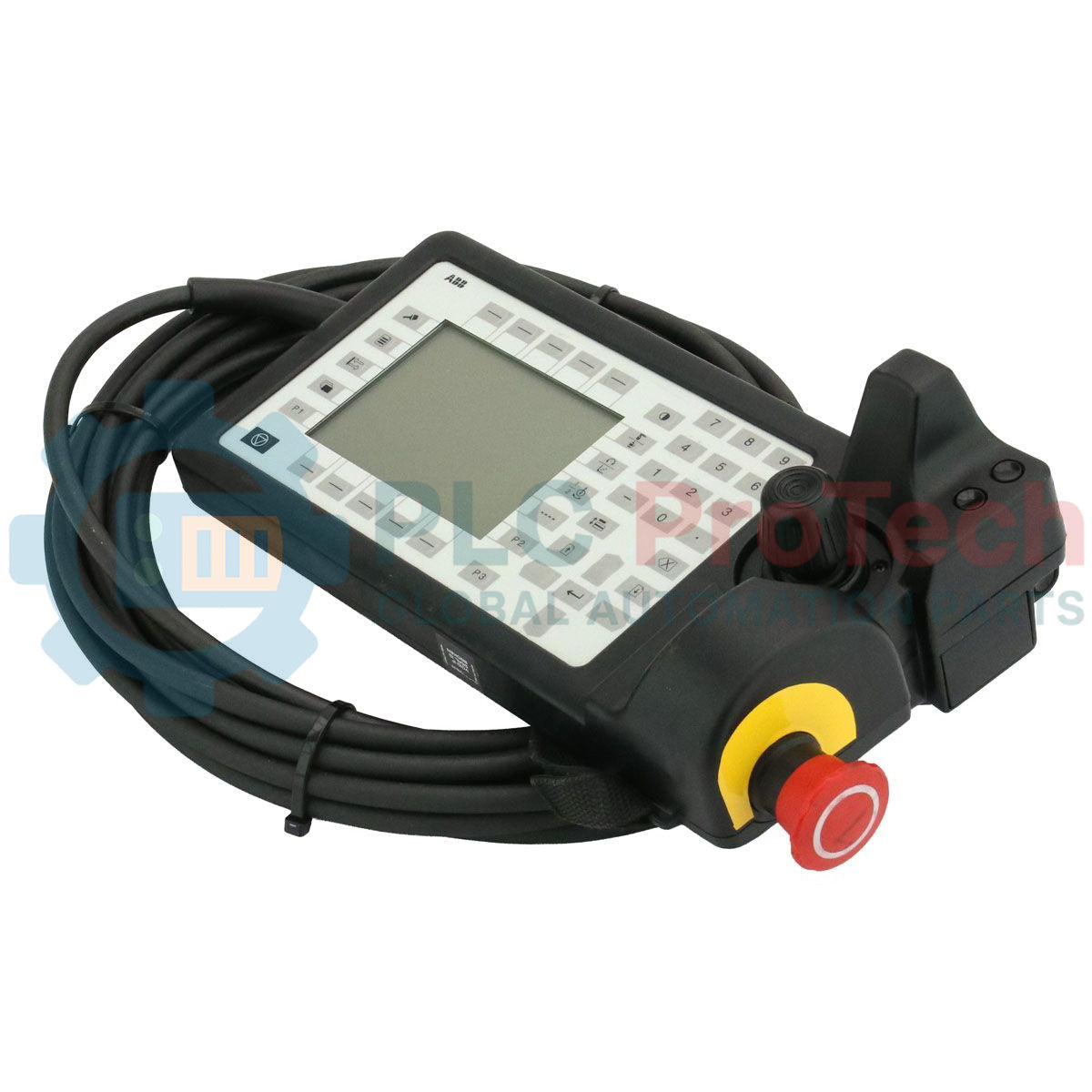

این 3HNE00313-1 دستگاهی دستی و مقاومسازیشده با صفحهکلید چندمنظوره است یک دکمه توقف اضطراری، و یک دستگاه فعالسازی سهحالته (کلید مرده). سختافزار داخلی برای پروتکلهای ارتباطی سیستم S4 بهینهسازی شده است، اجرای بدون تأخیر فرمانهای MoveL و MoveJ را در حالتهای آموزش دستی تضمین میکند. این دستگاه در یک محفظه صنعتی بادوام (با نوع تعیینشده ۴۵×۲۷،۵×۲۷،۵) برای مقاومت در برابر تماس با مواد شیمیایی و ضربههای مکانیکی طراحی شده است. این دستگاه به اتصال کابل رابط مقاوم با قابلیت اطمینان بالا مجهز است که هم سیگنالهای منطقی ولتاژ پایین و هم سیمکشی مدار ایمنی افزونه را منتقل میکند. LCD دارای نور پسزمینه بهطور ویژه برای نمایش ساختارهای پیچیده کد RAPID و درختهای عیبیابی طراحی شده است، کنترل جامع منطق سطح وظیفه ربات و متغیرهای سراسری را در اختیار اپراتور قرار میدهد.
| ویژگی | مشخصات |
| مدل | واحد برنامهنویسی (Teach Pendant) |

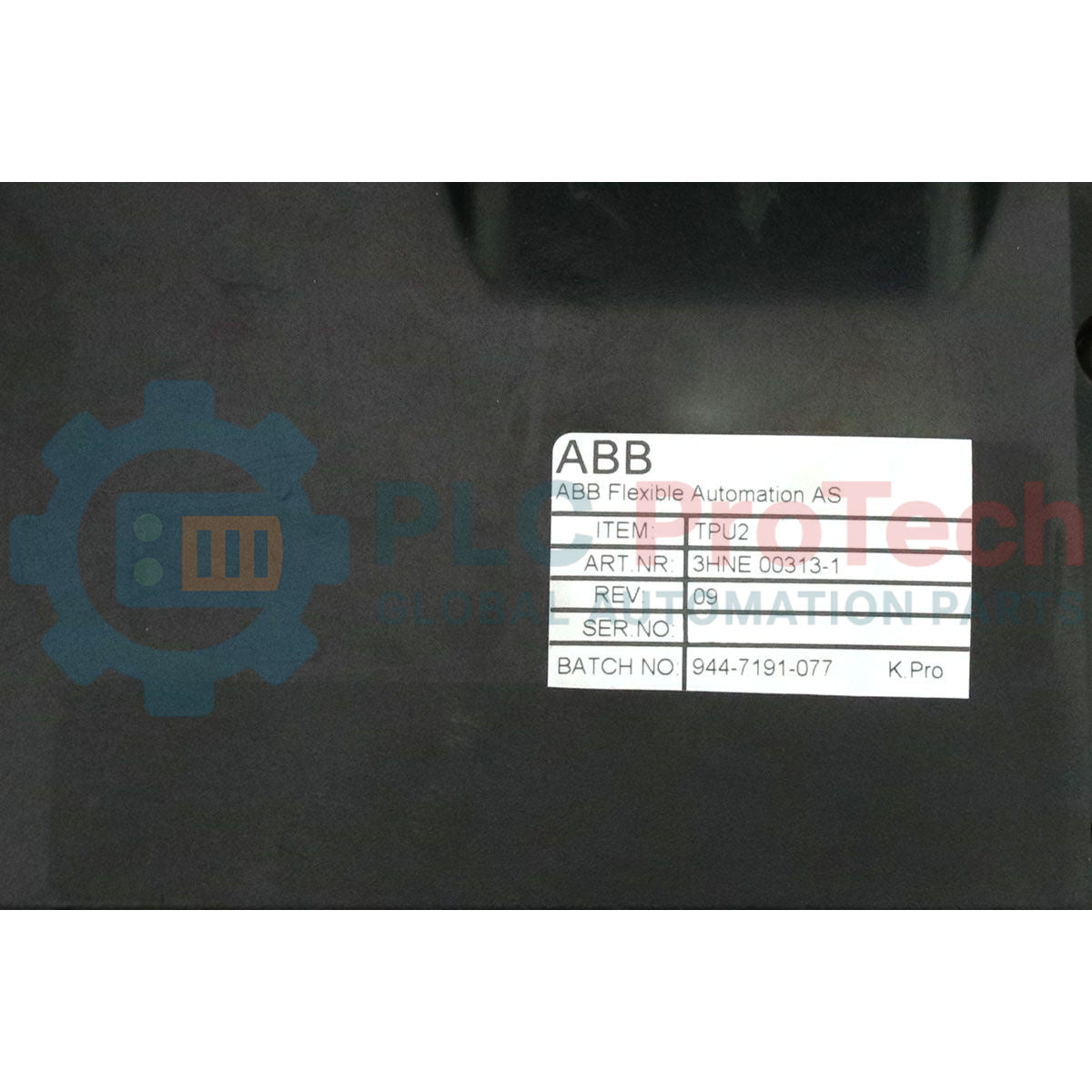

| شناسه محصول | 3HNE00313-1 |
| برند | ABB |
| تعیین نوع | 45x27,5x27,5 |
| نمایشگر | نمایشگر LCD تکرنگ با نور پسزمینه |
| وزن خالص | ۲٫۴ کیلوگرم |
| وزن ناخالص | ۳٫۳ کیلوگرم |
| مبدأ | سوئد |
| تعرفه گمرکی | 85371098 |
| سازگاری | کنترلرهای ABB S4، S4C |
| جایگزین (قدیمی) | 3HNE00314-1، 3HNE00131-1، 3HNE00132-1 |
آیا 3HNE00313-1 شامل کابل اتصال به کنترلر میشود؟شناسه محصول 3HNE00313-1 معمولاً به خود واحد دستی اشاره دارد. ممکن است کابل رابط بهصورت جداگانه یا بهعنوان بخشی از یک بسته فروخته شود. بسته به پیکربندی موجودی، همیشه بررسی کنید که کابل موجود شما با کانکتور دایرهای کنترلر S4 سازگار باشد.
آیا میتوان از این واحد بهعنوان جایگزین مستقیم نسخه بدون نور پسزمینه استفاده کرد؟بله. این 3HNE00313-1 برای سازگاری معکوس با واحدهای برنامهریزی S4 قدیمیتر طراحی شده است. جایگزین چندین مدل قدیمی میشود، از جمله 3HNE00131-1، که خوانایی صفحهنمایش را بلافاصله و بدون نیاز به تغییرات نرمافزاری بهبود میدهد.
چگونه صفحهنمایش خالی واحد برنامهریزی را عیبیابی کنم؟ابتدا، اتصال کابل در پنل کنترلر را از نظر شل بودن حلقههای قفل بررسی کنید. اگر واحد همچنان هیچ تصویری نشان نمیدهد، اما ربات از طریق سیگنالهای خارجی قابل حرکت است، اینورتر نور پسزمینه داخلی یا کابل نواری LCD درون 3HNE00313-1 ممکن است بر اثر خستگی مکانیکی از کار افتاده باشد.
نگهداری دستگاه فعالسازی: دستگاه فعالسازی سهحالته (کلید مرده) را بهطور دورهای آزمایش کنید. در بسیاری از حوزههای قضایی، این یک بررسی ایمنی الزامی است. اطمینان حاصل کنید که کلید، وضعیت «موتورها روشن» را هم در حالت کاملاً رهاشده و هم در حالت کاملاً فشرده بهدرستی قطع میکند.
کاهش فشار روی کابل: هنگام استفاده از 3HNE00313-1 داخل سلول کاری، از کشیدن کابل روی لبههای تیز فلزی یا سطوح داغ خودداری کنید. خرابی مکانیکی پوشش محافظ داخلی میتواند به خطاهای متناوب «توقف اضطراری» منجر شود که ردیابی آنها دشوار است.
مراقبت از نمایشگر: نمایشگر دارای نور پسزمینه را فقط با یک پارچه خشک یا کمی مرطوب و ضدالکتریسیته ساکن تمیز کنید. حلالهای صنعتی یا هوای پرفشار میتوانند به آببندیهای 45x27,5x27,5 بدنه، که باعث آسیب دائمی به فیلتر قطبشکننده LCD یا بردهای منطقی داخلی میشود.
روش نگهداری: هنگامی که استفاده نمیشود، واحد برنامهریزی را روی پایه مخصوص آن، خارج از محدوده دسترسی ربات، آویزان کنید. در حالت کارکرد خودکار، گذاشتن واحد روی زمین یا داخل سلول خطر قابلتوجهی برای آسیب ناشی از برخورد ایجاد میکند و ممکن است به دسترسی غیرمجاز به سیستم منجر شود.
