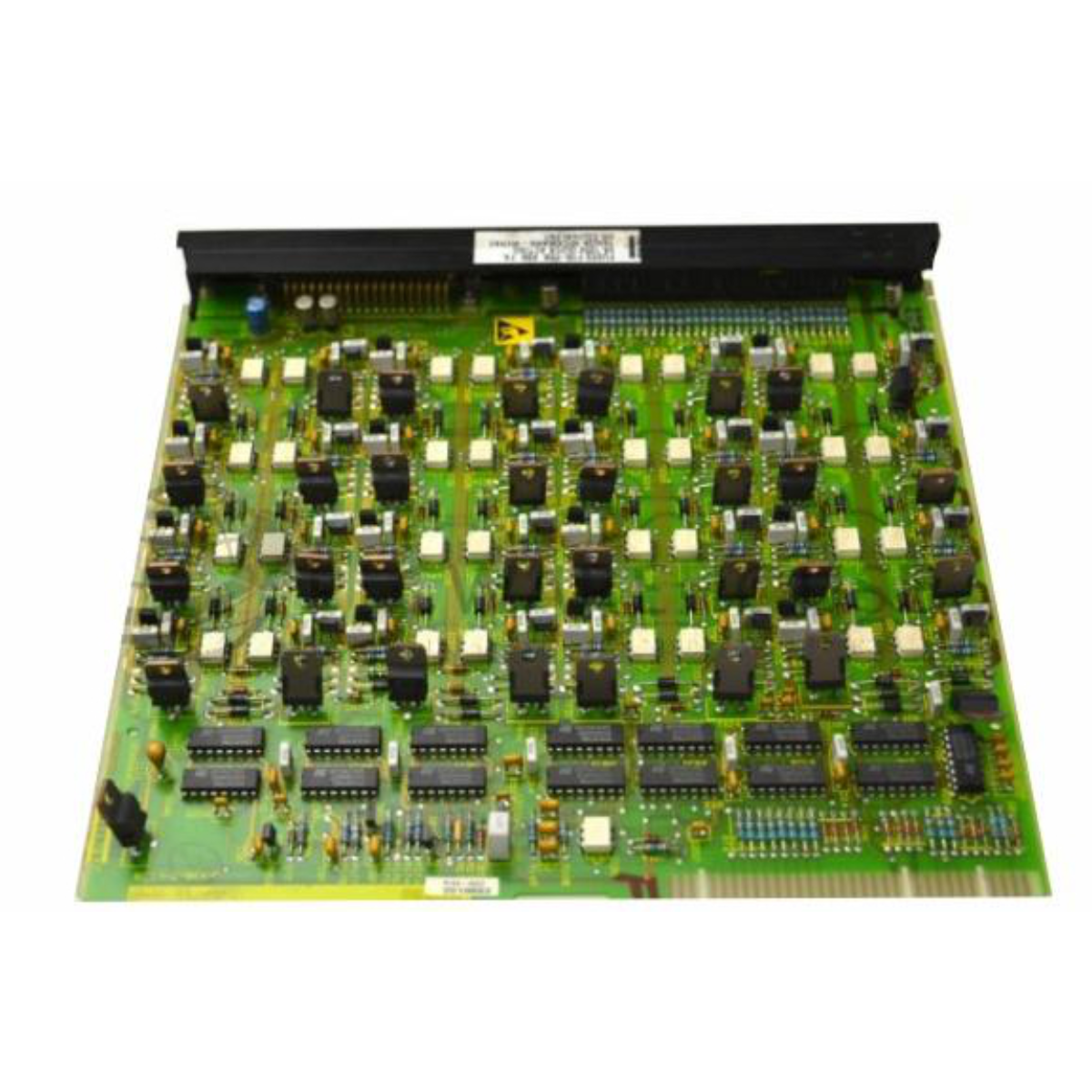

ماژول خروجی 32 کاناله 24 VDC آلستوم GEM80 مدل 8164-4002

نمای کلی معماری و کاربرد فرایندی

این ماژول 8164-4002 (81644002) یک ماژول خروجی دیجیتال ۳۲ کاناله با تراکم بالا است که آلستوم آن را برای پلتفرم PLC قدیمی GEM80 توسعه داده است. این ماژول که برای کاربردهای کنترل صنعتی نیازمند تجمیع گسترده ورودی/خروجی طراحی شده، ۳۲ خروجی گسسته ۲۴ ولت DC را مدیریت می‌کند و هر کانال آن توانایی راه‌اندازی باری تا ۰٫۵ آمپر را دارد. این ماژول در کارخانه‌های صنایع سنگین، از جمله تأسیسات تصفیه آب، نیروگاه‌ها، کارخانه‌های فرآوری فلزات و سامانه‌های پیشرانش دریایی، برای کنترل عملگرهای سمت میدان، چراغ‌های نشانگر، رله‌های واسط و شیرهای برقی به‌طور گسترده استفاده می‌شود. این ماژول با اتصال مستقیم به بک‌پلین پردازنده مرکزی GEM80، 8164-4002 (81644002) تغییرات وضعیت را با حداقل تأخیر گذرگاه اجرا می‌کند. این انتقال سریع سیگنال، اجرای دقیق و بلادرنگ کنترل را تضمین می‌کند، اینترلاک ترتیبی را بهینه می‌سازد و زمان ازکارافتادگی عملیاتی را در چرخه‌های پیچیده فرایند به حداقل می‌رساند.

زیرساخت سخت‌افزاری و چیدمان کانال

معماری فنی 8164-4002 این ماژول بر تراکم، ایزولاسیون سیگنال و تأیید سریع عیب‌یابی تمرکز دارد.

• پیکربندی نقاط با تراکم بالا: دارای چیدمانی فشرده است که ۳۲ مسیر خروجی مجزا را در گروه‌های کانالی مشترک و قابل مدیریت تقسیم می‌کند تا بهره‌وری فضای فیزیکی در رک PLC به حداکثر برسد.

• نمایش وضعیت روی برد: پنل جلویی دارای آرایه‌ای اختصاصی از نشانگرهای وضعیت LED است که مستقیماً با هر یک از ۳۲ کانال مطابقت دارند و امکان تأیید بصری فوری وضعیت‌های منطقی را برای کارکنان تعمیر و نگهداری فراهم می‌کنند.

• ایزولاسیون منطقی با کوپل نوری: از کوپلرهای نوری داخلی و مقاوم برای جداسازی گالوانیکی مدارهای منطقی حساس بک‌پلین GEM80 از افزایش‌های ناگهانی ولتاژ، گذراهای الکتریکی و پالس‌های سوئیچینگ سمت میدان استفاده می‌کند.

شاخص‌های عملکرد فیزیکی و الکتریکی

پرسش‌های متداول فنی

وقتی یک دستگاه میدانی سیگنال را دریافت نمی‌کند، چگونه خرابی کانال خاص را پیدا می‌کنید؟

ابتدا آرایه نشانگرهای LED پنل جلویی ماژول 8164-4002 را بررسی کنید. اگر LED کانال مربوطه روشن می‌شود اما عملگر میدانی بدون برق باقی می‌ماند، با استفاده از مولتی‌متر ولتاژ خروجی ۲۴ VDC را مستقیماً در کانکتور نوار پایانه اندازه‌گیری کنید. اگر در پایانه ماژول ولتاژ وجود داشته باشد، مشکل در سیم‌کشی میدانی یا خود بوبین عملگر است؛ اگر ولتاژی وجود نداشته باشد، ممکن است ترانزیستور راه‌انداز داخلی همان نقطه آسیب دیده باشد.

هنگام اتصال بارهای بسیار القایی، مانند بوبین‌های رله بزرگ، چه اقدامات احتیاطی اصلی باید رعایت شود؟

هر کانال به‌طور دقیق برای ۰٫۵ آمپر نامی‌گذاری شده است. هنگام راه‌اندازی بارهای القایی، میدان مغناطیسیِ در حال فروپاشی می‌تواند یک گذرای معکوسِ ولتاژ بالا ایجاد کند که قادر است ترانزیستورهای خروجی را سوراخ کند. برای حفاظت از مدارهای ماژول، باید یک دیود فلای‌بک خارجی (مانند 1N4007) را به‌صورت موازی معکوس در دو سر پایانه‌های بار القایی سیم‌کشی کنید.

از آنجا که سری Alstom GEM80 از رده خارج شده است، بهترین راهبرد برای رسیدگی به خرابی‌های سخت‌افزاری چیست؟

از آنجا که تولید کارخانه‌ای اصلی متوقف شده است، خطوط تعمیر مستقیم تعطیل هستند. مدیریت کارخانه باید موجودی قدیمیِ اصل و دارای گواهی یا قطعات یدکی بازسازی‌شده و کاملاً آزمایش‌شده تهیه کند. برای جلوگیری از توقف طولانی خط، کارت‌های جایگزین یکسان و تأییدشده را برای نصب فوریِ داغ، در یک محفظه نگهداری در محل و مجهز به کنترل اقلیم نگه دارید.

پروتکل مهندسی و نصب میدانی

• قوانین جداسازی و نصب بک‌پلین:

  هرگز ماژول 8164-4002 را زمانی که منبع تغذیه شاسی GEM80 روشن است، وارد یا خارج نکنید. تعویض ماژول‌ها در حالی که بک‌پلین برق‌دار است، موجب ایجاد قوس‌های گذرای ولتاژ در پین‌های کانکتور گذرگاه داده می‌شود که می‌تواند پردازنده‌های مجاورِ در حال کار را مختل کند و منطق حافظه CMOS برد خروجی را از بین ببرد.

• توزیع توان مشترک گروه‌ها:

  ۳۲ کانال در بانک‌های الکتریکی مشترک گروه‌بندی شده‌اند. اطمینان حاصل کنید سیم‌کشی منبع تغذیه خارجی ۲۴ VDC میدانی با تخصیص‌های پایانه گروه مربوطه مطابقت دارد. برای خطوط تغذیه مشترک، از هادی‌های مسی با اندازه مناسب (حداقل ۱۸ AWG) استفاده کنید تا در صورت فعال شدن هم‌زمان هر ۳۲ کانال، بار جریان تجمعی را تحمل کنند.

• مدیریت حرارتی محفظه:

  وقتی چندین ماژول خروجی با چگالی بالا در یک پنل رک GEM80 نصب می‌شوند، اتلاف توان ترکیبی کلیدهای کانال ۰٫۵ آمپری می‌تواند گرمای قابل‌توجهی ایجاد کند. برای همرفت مناسب هوا، حداقل فاصله عمودی ۷۵ میلی‌متر را در بالا و پایین شاسی حفظ کنید. اگر دمای داخل محفظه از ۴۵ درجه سانتی‌گراد فراتر رفت، برای افزایش طول عمر قطعات، یک سیستم خنک‌کاری فعال با فن نصب کنید.
