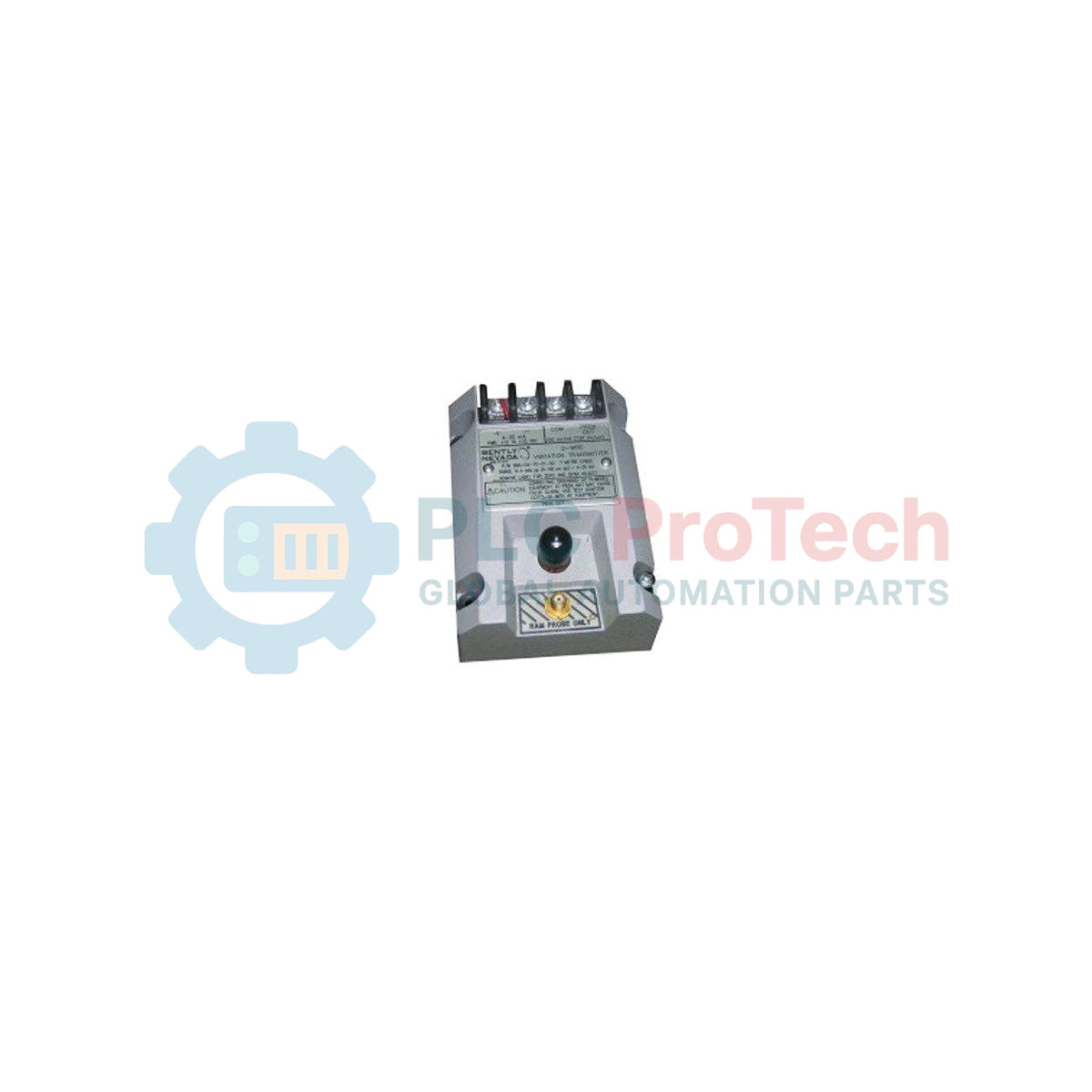

تولیدکننده: Bently Nevada
شماره محصول: 990-05-50-01-CN
کشور سازنده:ایالات متحده آمریکا
نوع محصول: فرستنده ارتعاش 990
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 820g
ابعاد: ۵۳٫۳ میلی‌متر × ۷۳٫۹ میلی‌متر × ۱۰۰٫۱ میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
ترانسمیتر ارتعاش 990 یک دستگاه دوسیمه اندازه‌گیری ارتعاش با تغذیه حلقه‌ای است که برای یکپارچه‌سازی مستقیم با سیستم‌های حفاظت از ماشین‌آلات یا پایش وضعیت در کاربردهای تجهیزات دوار مانند کمپرسورها، پمپ‌ها، موتورها و فن‌ها طراحی شده است. این دستگاه ارتعاش شعاعی حس‌شده توسط سیستم پروب مجاورتی 3300 NSv را به یک سیگنال ۴–۲۰ میلی‌آمپر متناسب با دامنه ارتعاش قله‌به‌قله تبدیل می‌کند و امکان پایش پیوسته در سطح سیستم کنترل را فراهم می‌سازد.
این ترانسمیتر معمولاً در مواردی استفاده می‌شود که به نمایش ساده ارتعاش، بدون قابلیت کامل تحلیل تشخیصی ارتعاش، نیاز است. این دستگاه یک مرحله شرطی‌سازی داخلی سیگنال از نوع Proximitor دارد و نیاز به ماژول درایور خارجی را از بین می‌برد.
پیکربندی 990-05-50-01-CN محدوده اندازه‌گیری ۰–۵ میل قله‌به‌قله، طول سیستم ۵٫۰ متر، سخت‌افزار نصب روی ریل DIN و نشان تأییدیه منطقه‌ای ویژه برای نصب در محیط‌های تحت مقررات را تعریف می‌کند.
یک خروجی تشخیصی ثانویه از طریق رابط PROX OUT در دسترس است که امکان دسترسی به سیگنال خام ارتعاش را برای عیب‌یابی با استفاده از تجهیزات آزمون سازگار و دارای ایزولاسیون مناسب فراهم می‌کند.
| پارامتر | مقدار |
|---|---|
| سازنده | Bently Nevada |
| نوع محصول | ترانسمیتر ارتعاش دو سیمه |
| مدل | 990-05-50-01-CN |
| ورودی | سیستم پروب مجاورتی 3300 NSv |
| سیگنال خروجی | ارتعاش متناسب با ۴–۲۰ میلی‌آمپر |
| محدوده اندازه‌گیری | ۰–۵ میل pp (۰–۱۰۰ میکرومتر pp) |
| طول سیستم | ۵٫۰ متر (۱۶٫۴ فوت) |
| منبع تغذیه | +۱۲ تا +۳۵ ولت DC |
| مقاومت لوپ | حداکثر ۱۰۰۰ اهم (شامل کابل) |
| پاسخ فرکانسی | ۵ هرتز تا ۶۰۰۰ هرتز |
| دمای کاری | -۳۵ درجه سانتی‌گراد تا +۸۵ درجه سانتی‌گراد |
| دمای نگهداری | -۵۲ درجه سانتی‌گراد تا +۱۰۰ درجه سانتی‌گراد |
| رطوبت نسبی | ۱۰۰٪ میعان‌پذیر (غیرغوطه‌ور) |
| وزن ترانسمیتر | ۰٫۴۳ کیلوگرم |
| وزن کل سیستم | ۰٫۸۲ کیلوگرم |
| جنس محفظه | محفظه صنعتی پرشده با رزین |
| جنس بدنه پروب | فولاد زنگ‌نزن AISI 303 / 304 |
| کابل پروب | کابل کواکسیال عایق‌دار با FEP، امپدانس ۷۵ اهم |
| استحکام کششی | ۲۲۲ نیوتن (۵۰ پوند-نیرو) |
| حداقل اندازه هدف | قطر ۹٫۵ میلی‌متر |
| رابط / ترمینال | عملکرد |
|---|---|
| PROX OUT | خروجی سیگنال خام ارتعاش (برای استفاده تشخیصی) |
| COM | مرجع مشترک |
| لوپ + | ورودی/خروجی تغذیه لوپ ۴–۲۰ میلی‌آمپر |
| ورودی آزمون | ورودی تأیید سیگنال |
ترانسمیتر را روی پنل ثابت یا ریل DIN نصب کنید تا تأثیر ارتعاش مکانیکی به حداقل برسد. برای اطمینان از عملکرد خطی، فاصله صحیح پروب را بین ۰٫۵ و ۱٫۷۵ میلی‌متر حفظ کنید. برای حفظ یکپارچگی سیگنال پروب، مسیر کابل کواکسیال شیلددار را به‌کار ببرید. برای کاهش کوپلینگ EMI، از عبور کابل‌های پروب به‌صورت موازی با خطوط برق فشارقوی خودداری کنید.
برای استفاده تشخیصی از PROX OUT، هنگام اتصال به ابزارهای آزمون دارای اتصال زمین، ایزولاسیون مناسب سیگنال را اعمال کنید. در محیط‌های با رطوبت زیاد، از حفظ آب‌بندی محفظه اطمینان حاصل کنید.
آیا این ترانسمیتر برای عیب‌یابی ارتعاش مناسب است؟
این محصول برای پایش و روندگیری پایه ارتعاش طراحی شده است، نه تحلیل کامل عیب‌یابی.
آیا به آماده‌ساز سیگنال خارجی نیاز دارد؟
خیر، آماده‌سازی سیگنال در داخل ترانسمیتر یکپارچه شده است.
چه نوع پروبی پشتیبانی می‌شود؟
این محصول برای استفاده با سیستم پروب مجاورتی 3300 NSv طراحی شده است.
آیا می‌توان از PROX OUT مستقیماً با اسیلوسکوپ استفاده کرد؟
بله، اما هنگام استفاده از تجهیزات آزمون دارای اتصال زمین، ایزولاسیون توصیه می‌شود.
در صورت خرابی پروب چه اتفاقی می‌افتد؟
خروجی وارد وضعیت NOT OK می‌شود و برای نشان‌دادن خطا به کمتر از ۳٫۶ میلی‌آمپر کاهش می‌یابد.
آیا این محصول برای پایش توربین‌های حیاتی مناسب است؟
خیر، برای کاربردهای ماشین‌آلات غیرحیاتی یا کمکی در نظر گرفته شده است.
