تولیدکننده: ABB
شماره محصول: 07DC91 GJR5251400R0202
کشور سازنده:آلمان
نوع محصول: ماژول ورودی/خروجی دیجیتال
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 450g
ابعاد: ۱۲۰ × ۱۴۰ × ۸۵ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

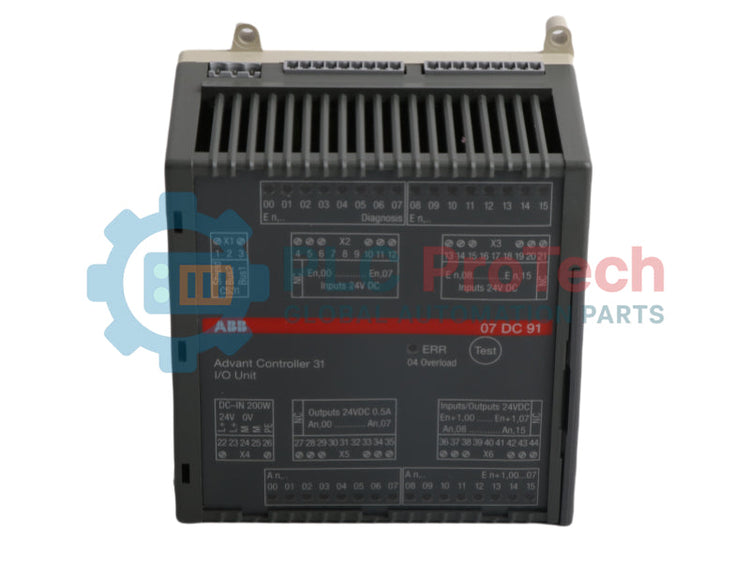

ماژول ABB 07 DC 91 GJR5 2514 00 R0202، که در پایگاههای داده مهندسی تأمین بهعنوان 07DC91 GJR5251400R0202 نیز شناخته میشود، یک ماژول ورودی و خروجی دیجیتال غیرمتمرکز اختصاصی است که برای پلتفرم سیستم اتوماسیون Advant Controller 31 (AC31) طراحی شده است. این ماژول بهعنوان ایستگاه راه دور در باس سیستم CS31 عمل میکند و امکان جمعآوری سیگنال دودویی توزیعشده و فعالسازی دستگاههای میدانی را فراهم میآورد. این واحد جداسازی کامل الکتریکی بین خط ارتباطی EIA RS-485 و الکترونیک داخلی را فراهم میکند، نویز الکترومغناطیسی را سرکوب کرده و یکپارچگی منطق سیستم را در محیطهای صنعتی سخت حفظ میکند. تأیید تشخیصی از طریق آرایهای از 33 LED روی برد که وضعیت محلی کانالهای سیگنال و اجرای خطای باس را نشان میدهد، ساده شده است.
| ویژگی | مقدار |
|---|---|
| دامنه دمای مجاز در حین عملکرد | 0...55 °C |
| ولتاژ تغذیه نامی | ۲۴ ولت DC |
| ولتاژ سیگنال نامی برای ورودیها و خروجیها | ۲۴ ولت DC |
| حداکثر مصرف جریان بدون بار | 0.15 A |
| حداکثر بار نامی برای ترمینالهای تغذیه | 4.0 A |
| حداکثر توان تلف شده در ماژول (خروجیها بدون بار) | 5 W |
| حداکثر توان تلف شده در ماژول (خروجیها تحت بار) | 10 W |
| حفاظت در برابر قطب معکوس اتصال تغذیه | بله |
| سطح مقطع هادی (برای کانکتورهای قابل جدا شدن): | |
| ورودی تغذیه | حداکثر 2.5 میلیمتر مربع |
| باس سیستم CS31 | حداکثر 2.5 میلیمتر مربع |
| ترمینالهای سیگنال | حداکثر ۱.۵ میلیمتر مربع |
| تعداد ورودیهای دودویی | 16 |
| تعداد خروجیهای ترانزیستوری دودویی | 8 |
| تعداد ورودیها و خروجیهای قابل پیکربندی | 8 |
| پتانسیل مرجع برای همه ورودیها و خروجیها | ترمینالهای ۲۴/۲۵ (قطب منفی منبع تغذیه، ترمینال M) |
| تعداد رابطها | یک رابط باس سیستم CS31 |
| عایق الکتریکی | رابط باس سیستم CS31 در مقابل بقیه واحد |
| تنظیم آدرس | کلید کدگذاری زیر پوشش لغزنده واقع در سمت راست بدنه |
| تشخیص عیب | عملکرد و پیامهای خطا: مجموعاً ۳۳ LED |
| ویژگی | مقدار |
|---|---|
| تعداد کانالها در هر واحد | 16 |
| تقسیم کانالها در گروهها | ۲ گروه هر کدام شامل ۸ کانال، کانالهای En.00...En.07 و En.08...En.15 |
| پتانسیل مرجع برای همه ورودیها | ترمینالهای ۲۴/۲۵ (قطب منفی منبع تغذیه، ترمینال M) |
| عایق الکتریکی | از طریق باس سیستم CS31 |
| تاخیر ورودی | تاخیر ورودی معمولاً ۷ میلیثانیه |
| نمایش سیگنالهای ورودی | یک LED سبز برای هر کانال، LED بر اساس سیگنال ورودی فعال میشود |
| ولتاژ سیگنال ورودی: | |
| سیگنال ۰ | ۲۴ ولت DC |
| سیگنال ۱ | -۶ ولت تا +۵ ولت |
| ریپل باقیمانده در سیگنال ۰ | +۱۳ ولت تا +۳۰ ولت |
| ریپل باقیمانده در سیگنال ۱ | در بازه -۶ ولت تا +۵ ولت |
| ریپل باقیمانده در سیگنال ۰ | در بازه +۱۳ ولت تا +۳۰ ولت |
| به دلیل اتصال مستقیم به خروجی، وارستور خنثیکننده مغناطیسی هنگام قطع بارهای القایی نیز در ورودی موثر است (به شکل مراجعه کنید). به همین دلیل تفاوت بین UPx و سیگنال ورودی نباید از ولتاژ گیره وارستور تجاوز کند. وارستور ولتاژ را تا حدود ۳۶ ولت محدود میکند. بنابراین، ولتاژ ورودی باید در بازه -۱۲ ولت تا +۳۰ ولت هنگام UPx = ۲۴ ولت و از -۶ ولت تا +۳۰ ولت هنگام UPx = ۳۰ ولت باشد. شکل زیر آرایش مدار ورودی/خروجی دیجیتال را نشان میدهد. | |
| جریان ورودی در هر کانال: | |
| در سیگنال ۰ | معمولاً ۷.۰ میلیآمپر |
| در سیگنال ۱ | ۱.۰ میلیآمپر |
| در +۵ ولت | ۲.۰ میلیآمپر |
| در +۱۳ ولت | ۹.۰ میلیآمپر |
| در +۳۰ ولت | ۹.۰ میلیآمپر |
| سطح مقطع هادی (برای کانکتورهای قابل جدا شدن) | حداکثر 1.5 میلیمتر مربع (فاصله شبکه 3.81 میلیمتر) |
| ویژگی | مقدار |
|---|---|
| تعداد کانالها در هر واحد | ۸ خروجی ترانزیستوری |
| تقسیم کانالها در گروهها | یک گروه شامل ۸ کانال (کانالهای An.00...An.07) |
| پتانسیل مرجع برای همه ورودیها | ترمینالهای ۲۴/۲۵ (قطب منفی منبع تغذیه، ترمینال M) |
| ترمینالهای تغذیه ولتاژ مشترک برای همه خروجیها | ترمینالهای ۲۲/۲۳ (قطب مثبت منبع تغذیه، ترمینال L+) |
| عایق الکتریکی | از طریق باس سیستم CS31 |
| نمایش سیگنالهای خروجی | یک LED زرد برای هر کانال، LED بر اساس سیگنال خروجی فعال میشود |
| جریان خروجی: | |
| مقدار نامی | ۵۰۰ میلیآمپر در L+ = ۲۴ ولت |
| حداکثر مقدار | ۴ آمپر جریان کل در هر گروه |
| جریان نشتی در سیگنال ۰ | کمتر از ۰.۵ میلیآمپر |
| خنثیسازی مغناطیسی در بار القایی | از طریق وارستور داخلی |
| فرکانس سوئیچینگ با لامپها | حداکثر ۰.۵ هرتز |
| حفاظت در برابر اتصال کوتاه/بار اضافی (الکترونیکی، محدود کردن جریان خروجی تا ۷ آمپر) | بله |
| فعالسازی مجدد پس از اتصال کوتاه/بار اضافی | پس از تقریباً ۱۰۰ میلیثانیه |
| مقاومت در برابر بازخورد سیگنالهای ۲۴ ولت | بله |
| کل جریان بار (شامل جریان خروجی ورودیها و خروجیهای پیکربندی شده) | حداکثر ۸ آمپر |
| سطح مقطع هادی (برای کانکتورهای قابل جدا شدن) | حداکثر 1.5 میلیمتر مربع (فاصله شبکه 3.81 میلیمتر) |
کانالهای قابل پیکربندی به صورت جداگانه توسط برنامه کاربر به عنوان ورودی یا خروجی تعریف میشوند. این کار با خواندن یا نوشتن داده به/از کانال مربوطه انجام میشود.
| ویژگی | مقدار |
|---|---|
| تعداد کانالها در هر واحد | 8 ورودی / خروجی ترانزیستوری |
| تقسیم کانالها در گروهها (هنگام استفاده از کانالها به عنوان ورودی) | یک گروه 8 کاناله (کانالهای En+1.00...En+1.07) |
| تقسیم کانالها در گروهها (هنگام استفاده از کانالها به عنوان خروجی) | کانالهای An.08، An.15 |
| نمایش سیگنالهای ورودی و خروجی | یک LED زرد برای هر کانال، LED بر اساس سیگنال دودویی فعال میشود |
| مشخصات فنی هنگام استفاده به عنوان خروجی | به خروجیهای دیجیتال مراجعه کنید |
| مشخصات فنی هنگام استفاده به عنوان ورودی | به ورودیهای دیجیتال مراجعه کنید |
| ویژگی | مقدار |
|---|---|
| استاندارد رابط | استاندارد رابط EIA RS-485 |
| عایق الکتریکی | عایق الکتریکی در برابر منبع تغذیه، ورودی و خروجی |
| سطح مقطع هادی (برای کانکتور 3 قطبی قابل جدا شدن) | حداکثر 2.5 میلیمتر مربع |
| ویژگی | مقدار |
|---|---|
| نصب روی ریل DIN | طبق DIN EN 50022-35، عمق 15 میلیمتر. ریل DIN به طور مرکزی بین لبههای بالا و پایین ماژول قرار دارد. |
| نصب با پیچ | با 4 پیچ M4 |
| عرض × ارتفاع × عمق | 120 × 140 × 85 میلیمتر |
| کانکتور | کانکتورهای قابل جدا شدن با ترمینالهای پیچی |
| - سطح مقطع هادی | حداکثر 2.5 میلیمتر مربع (فاصله شبکه 5.08 میلیمتر) |
| - سطح مقطع هادی | حداکثر 1.5 میلیمتر مربع (فاصله شبکه 3.81 میلیمتر) |
| وزن | 450 g |
| ابعاد برای نصب | به شکل صفحه بعد مراجعه کنید |
| ویژگی | مقدار |
|---|---|
| موقعیت نصب | عمودی با کانکتورها به سمت بالا و پایین |
| خنککننده | جریان طبیعی خنککننده نباید توسط کانالهای کابل یا سایر قطعات اضافی نصب شده در کابینت مسدود شود. |
| ویژگی | مقدار |
|---|---|
| ماژول 07 DC 91 | |
| محدوده تحویل | شماره سفارش GJR5251 14 00 R0202 |
| ماژول ورودی/خروجی دیجیتال 07 DC 91 | |
| 24 ولت DC؛ 8 ورودی / 8 خروجی ترانزیستوری | |
| کانکتور 13 پین (فاصله شبکه 5.08 میلیمتر) | |
| کانکتور 9 پین (فاصله شبکه 3.81 میلیمتر) |
در اکثر سیستمهای Advant Controller 31، نصب ABB 07 DC 91 (07DC91) ساده است. با این حال، مشکلات راهاندازی معمولاً به دلیل تنظیم نادرست آدرس، خطاهای سیمکشی ارتباطی یا اشتباهات سیمکشی میدانی است و نه خرابی ماژول.
قبل از روشن کردن ماژول، مهندسین مجرب معمولاً ابتدا سه مورد را بررسی میکنند:
بسیاری از خطاهای ارتباطی گزارش شده در هنگام راهاندازی در نهایت به آدرسهای تکراری CS31 یا سیمکشی معکوس ارتباطات برمیگردند.
هنگام اعمال برق، همه LEDها باید به طور کوتاه روشن شوند در حالی که ماژول مقداردهی اولیه داخلی را انجام میدهد.
اگر چندین LED در هنگام راهاندازی روشن نشدند، قبل از بررسی ارتباط شبکه، منبع تغذیه و اتصال کانکتور را بررسی کنید.
پس از اتمام مقداردهی اولیه:
یک LED ارتباطی که به طور مداوم چشمک میزند، یکی از رایجترین مشکلات راهاندازی در میدان است.
قبل از تعویض ماژول، مهندسان باید موارد زیر را تأیید کنند:
در بیشتر موارد، خطاهای ارتباطی ناشی از پیکربندی شبکه هستند نه خرابی سختافزار.
در زمان راهاندازی، خروجیها باید یک کانال در هر بار تحت شرایط بار واقعی آزمایش شوند.
اگر خروجی به طور کوتاه فعال شده و سپس خاموش میشود، جریان کشیده شده توسط دستگاه میدانی را بررسی کنید. اضافه بار یا اتصال کوتاه میتواند مدار حفاظتی الکترونیکی ماژول را فعال کند که باعث خاموشی خودکار و تلاشهای مجدد راهاندازی میشود.
تکرار چرخه خروجی اغلب مشکل سیمکشی است نه کانال خروجی معیوب.
اگر LED قرمز خطا فعال باقی ماند، قبل از تعویض ماژول تغییرات اخیر سیمکشی میدانی را بررسی کنید.
علل رایج شامل موارد زیر است:
حافظه تشخیصی تا زمانی که خطا اصلاح و تأیید نشده باشد، فعال باقی میماند.
هنگام تعویض 07 DC 91 خراب (07DC91)، همیشه قبل از برداشتن ماژول اصلی، تنظیمات کلید آدرس را ثبت کنید.
پس از نصب واحد جایگزین:
از آنجا که تخصیص کانال توسط برنامه PLC کنترل میشود و در خود ماژول ذخیره نمیشود، پس از تعویض معمولاً پیکربندی اضافی لازم نیست.
