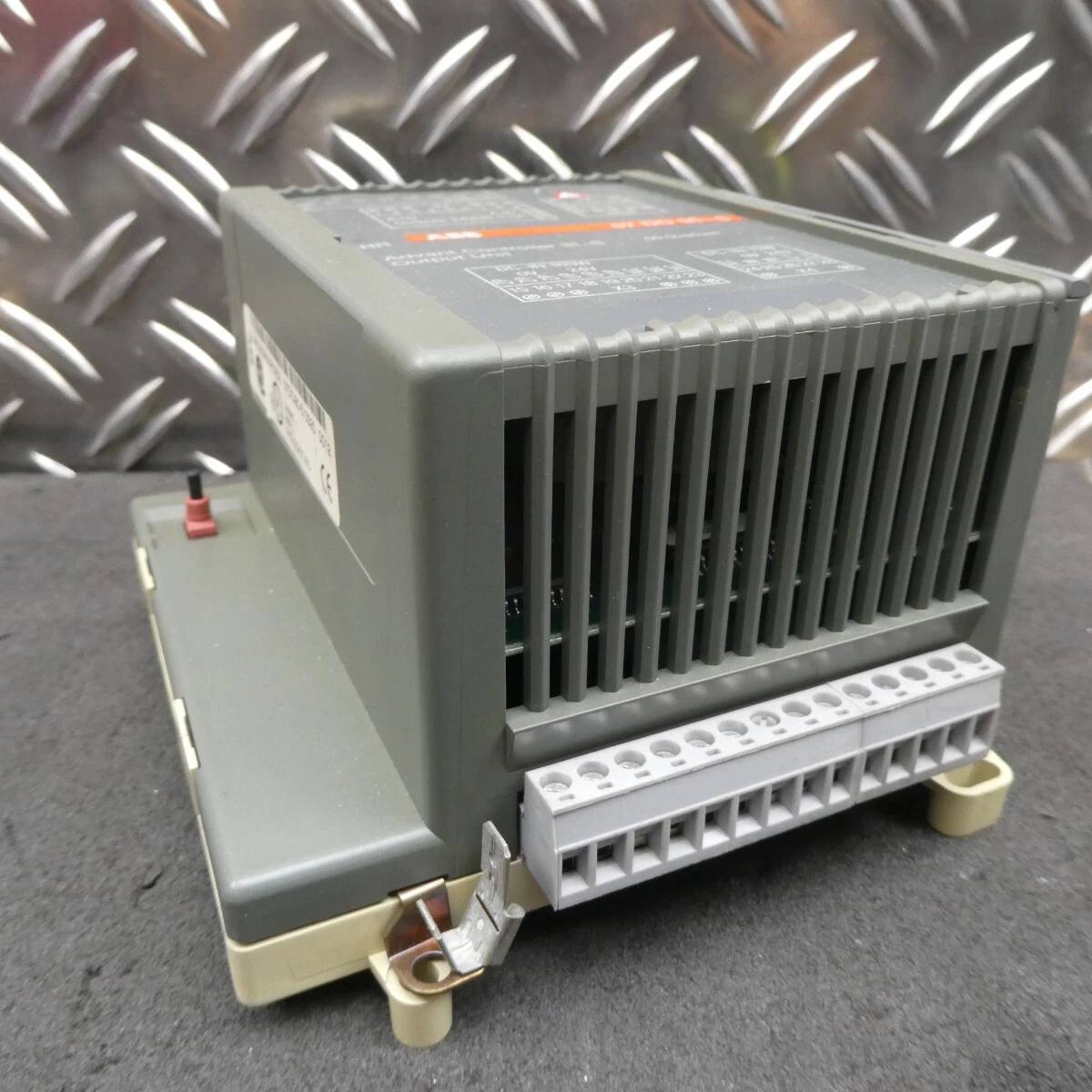

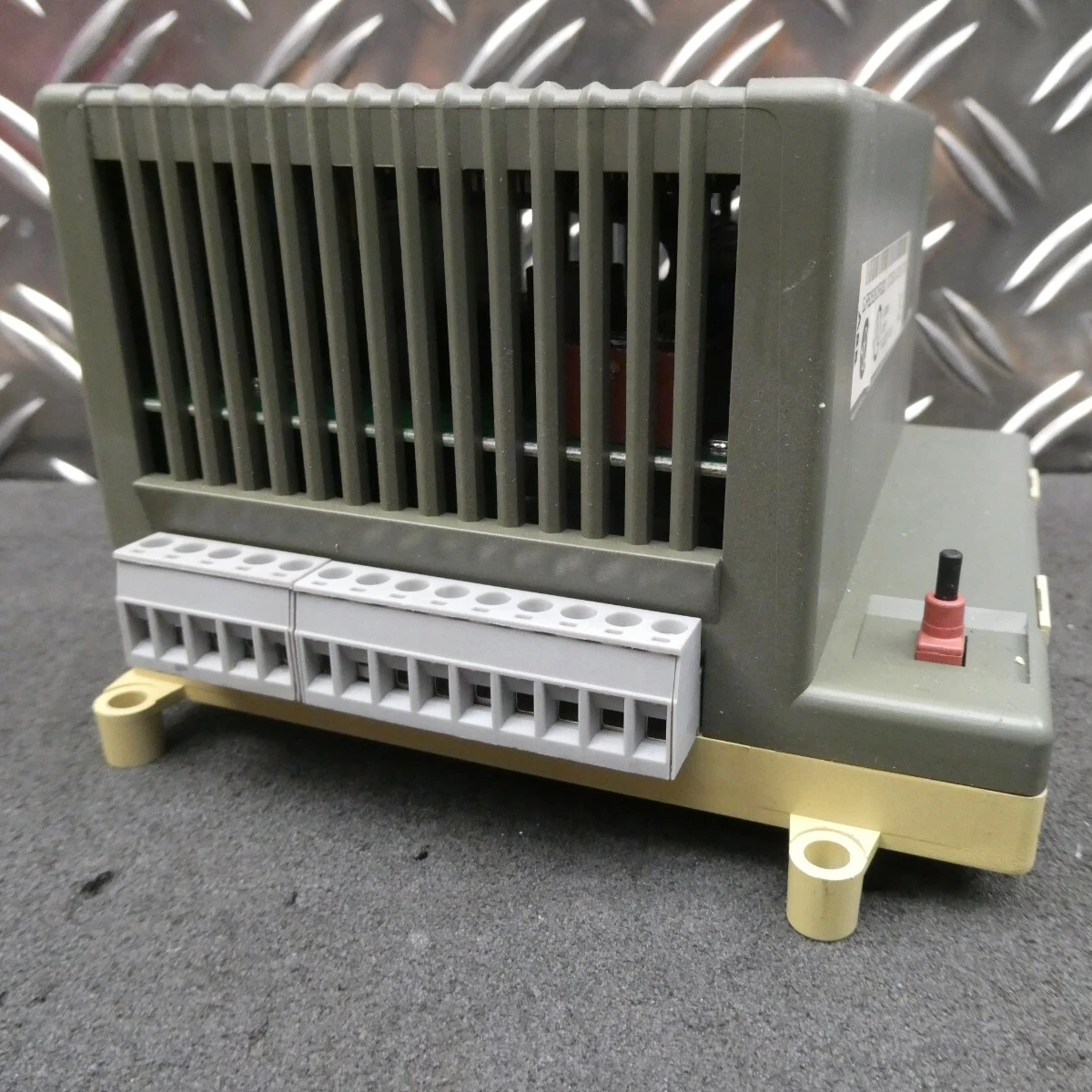

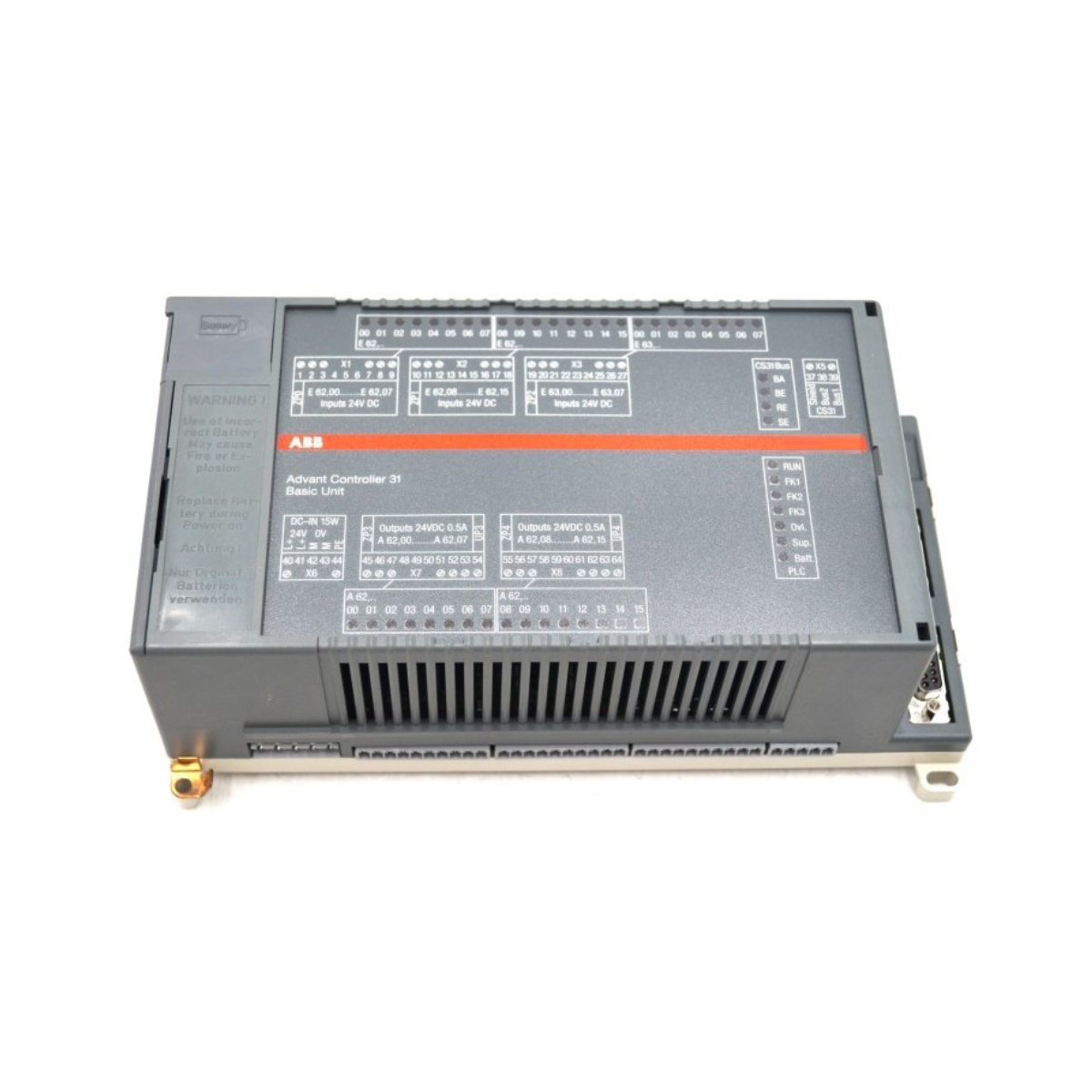

ماژول خروجی باینری ایمنی ABB مدل 07 DO 90-S GJR5 2508 00 R202، AC31-S

کنترل خروجی ایمنی صنعتی

ABB 07 DO 90-S  (07 AB 90-S) (که با نام 07DO90-S نیز شناخته می‌شود) با شماره قطعه GJR5 2508 00 R202 / GJR5250800R202، یک ماژول خروجی دودویی مرتبط با ایمنی است که برای سیستم‌های اتوماسیون با یکپارچگی بالا در پلتفرم کنترلر Advant 31-S طراحی شده است. این ماژول به‌عنوان یک ماژول ورودی/خروجی راه‌دور از طریق گذرگاه سیستم CS31 با ایزولاسیون الکتریکی متصل می‌شود. ماژول دارای ۸ کانال خروجی دودویی با ایزولاسیون الکتریکی است که هرکدام برای ۲۴ V DC و ۰٫۵ آمپر نامی طراحی شده‌اند. این ماژول در شرایط خطا به‌صورت پیش‌فرض به حالت خاموش ایمن می‌رود و ازاین‌رو برای کاربردهای مرتبط با ایمنی مطابق با کلاس‌های الزامات ۱ تا ۴ استاندارد DIN V 19250 مناسب است.

ویژگی‌های کلیدی سخت‌افزاری

• معماری دوکاناله: فعال‌سازی خروجی برای افزایش یکپارچگی ایمنی، به تأیید هم‌زمان دو مسیر پردازشی داخلی نیاز دارد.
• مسیرهای خاموش‌سازی مستقل: خروجی‌ها به دو گروه چهارکاناله تقسیم شده‌اند و هر گروه کنترل خاموش‌سازی جداگانه‌ای برای افزونگی دارد.
• پایش چرخه‌ای سیگنال: ماژول با استفاده از پالس‌های کوتاه تشخیصی، رفتار خروجی را به‌طور پیوسته بررسی می‌کند تا خطاها یا تداخل متقابل را شناسایی کند.
• ایزولاسیون الکتریکی: اپتوکوپلرها منطق کنترل را از خروجی‌های میدانی و گذرگاه CS31 جدا می‌کنند تا تداخل کاهش یافته و ایمنی بهبود یابد.

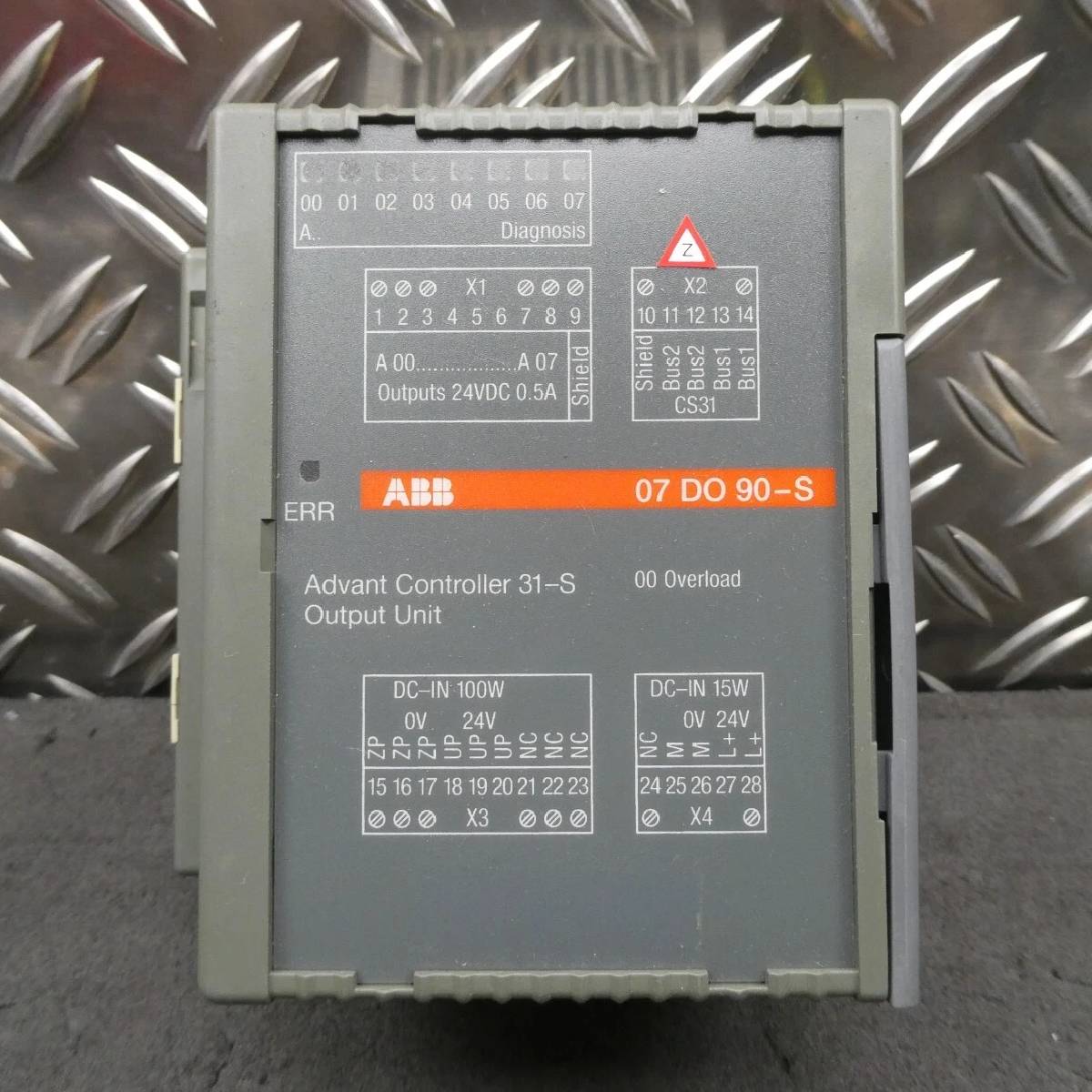

• عیب‌یابی روی برد: LEDهای پنل جلویی وضعیت کانال و خطاهای سیستم را برای عیب‌یابی سریع بصری نشان می‌دهند.

کاربردهای هدف در صنایع

• سیستم‌های ابزار دقیق ایمنی (SIS) که نیازمند انطباق با رده‌های ایمنی DIN V 19250 هستند.
• سیستم‌های خاموش‌سازی اضطراری (ESD) و اینترلاک در صنایع شیمیایی و فرایندی.
• شبکه‌های کنترل کمکی نیروگاه و اتوماسیون حیاتی برای ایمنی.
• سیستم‌های ورودی/خروجی توزیع‌شده از گذرگاه ارتباطی CS31 استفاده می‌کنند.

اطلاعات سفارش

مشخصات فنی

پیکربندی ترمینال و تخصیص‌های عملکردی

نصب و راهنماها

یادداشت‌های نصب

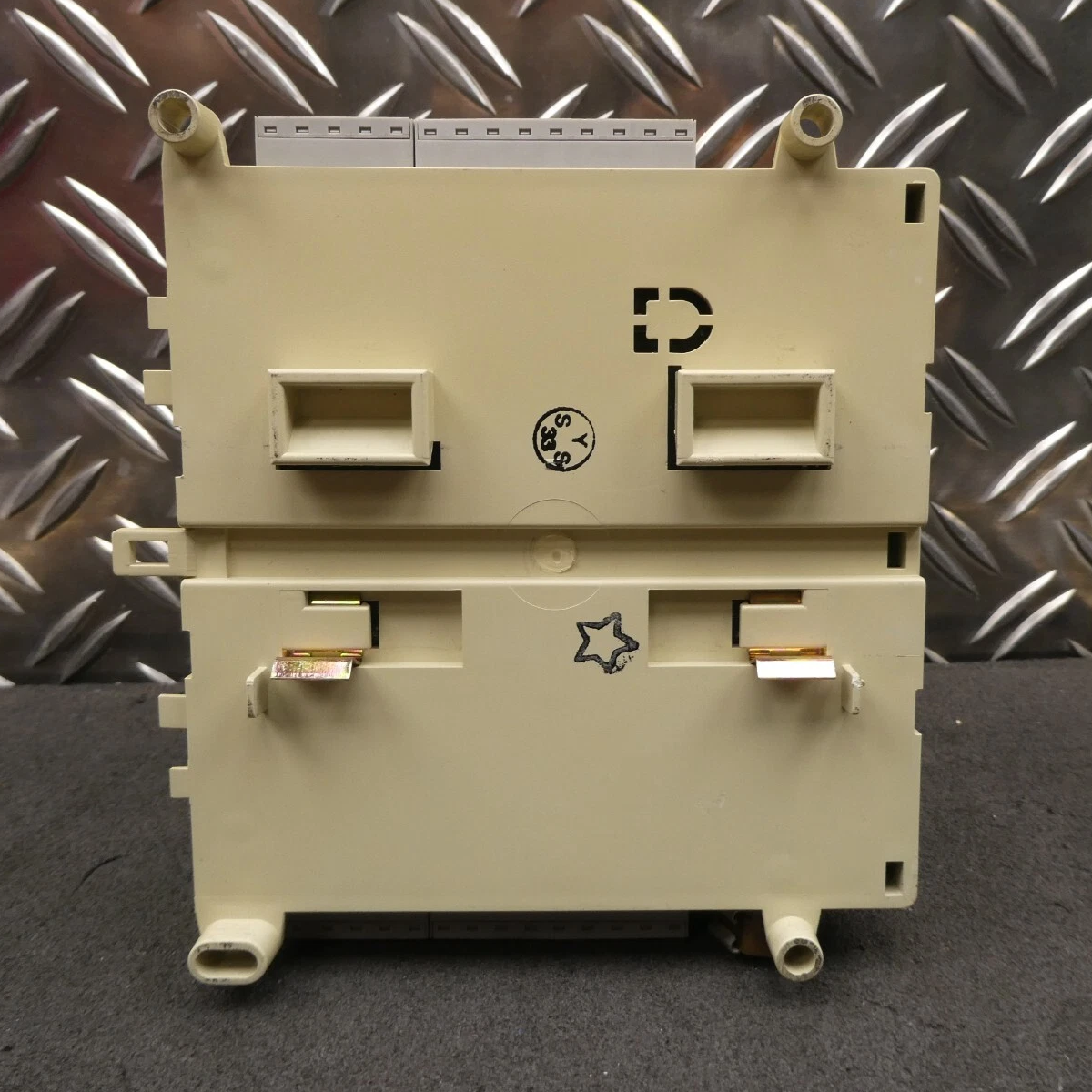

07 DO 90-S معمولاً داخل تابلوهای کنترل ABB AC31-S و روی ریل استاندارد DIN نصب می‌شود.

در بیشتر سیستم‌های نوسازی‌شده، این ماژول همراه با سایر ماژول‌های ورودی/خروجی AC31 در آرایش موجود تابلو نصب می‌شود. برای جلوگیری از تجمع گرما در تابلوهای متراکم، باید فاصله‌گذاری مناسب در نظر گرفته شود.

ماژول را از منابع تداخل شدید مانند درایوها، ترانسفورماتورها یا کنتاکتورهای سوئیچینگ بزرگ دور نگه دارید، زیرا سیستم‌های قدیمی مبتنی بر CS31 ممکن است به نویز الکتریکی حساس باشند.

یادداشت‌های سیم‌کشی

هر کانال خروجی از 24 V DC با حداکثر بار 0.5 A پشتیبانی می‌کند.

در کاربردهای واقعی، کیفیت سیم‌کشی تأثیر بیشتری بر پایداری دارد تا مشخصات نامی.

بارهای القایی مانند سلونوئیدها و شیرها باید همیشه با تجهیزات سرکوب مناسب، مانند دیودهای فلای‌بک، محافظت شوند.

از ترکیب مسیرهای برگشت توان محرک‌های پُربار با مدارهای کنترلی سطح پایین خودداری کنید؛ به‌ویژه در تابلوهای قدیمی که روش‌های اتصال زمین ممکن است یکدست نباشند.

بیشتر مشکلات میدانی ناشی از تغییرات سیم‌کشی هنگام تعمیر یا نوسازی هستند، نه خرابی ماژول.

رفتار باس CS31

باس ارتباطی CS31 در صورت نصب صحیح پایدار است، اما به آرایش سیم‌کشی و شرایط اتصال زمین حساس است.

مشکلات رایج میدانی شامل اتصال نادرست شیلد، اضافه شدن خطوط باس طولانی هنگام توسعه سیستم یا اتصال زمین مشترک میان بخش‌های مختلف تابلو است.

در بسیاری از کارخانه‌ها، مشکلات ارتباطی تنها پس از تغییرات جزئی در یک سیستم موجود ظاهر می‌شوند.

تجربه میدانی

این ماژول معمولاً در سیستم‌های قدیمی ABB AC31-S که همچنان در محیط‌های تولیدی فعال هستند، یافت می‌شود.

کاربردهای معمول شامل کنترل شیر، منطق اینترلاک، سیستم‌های مدیریت مشعل و توسعه ورودی/خروجی توزیع‌شده در معماری‌های قدیمی اتوماسیون است.

در بیشتر موارد، ماژول نه به‌دلیل خرابی، بلکه به‌علت ارتقای سیستم یا نیازهای برنامه‌ریزی قطعات یدکی تعویض می‌شود.

یادداشت‌های تأمین

این ماژول برای تعمیر و جایگزینی در سیستم‌های موجود ABB AC31-S عرضه می‌شود.

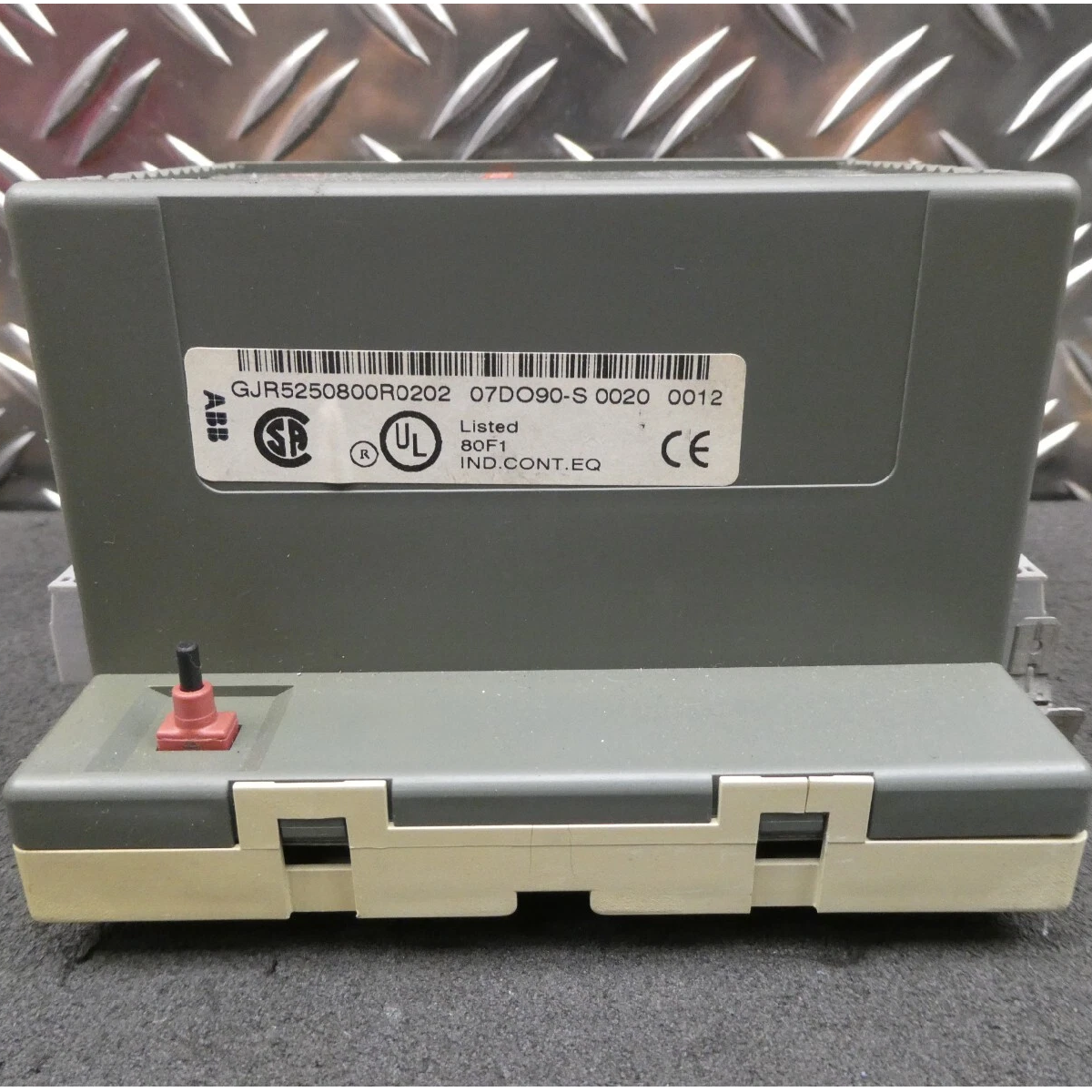

لطفاً پیش از سفارش، مطابقت شماره قطعه با واحد موجود خود را تأیید کنید؛ به‌ویژه GJR5250800R0202 یا 07 DO 90-S.

این یک قطعه اتوماسیون قدیمی است که معمولاً برای تعمیر، تأمین قطعات یدکی یا جایگزینی هنگام توقف سیستم تهیه می‌شود.

معمولاً هنگام جایگزینی واحدهای مشابه در همان رک AC31، نیازی به پیکربندی یا تغییر نرم‌افزاری نیست.
