تولیدکننده: ABB
شماره محصول: GJR5253100R3260
کشور سازنده:سوئد
نوع محصول: کنترل‌گر منطقی برنامه‌پذیر
بارکد: 85371099
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 900g
ابعاد: 25.40cm x 10.20cm x 15.20cm
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

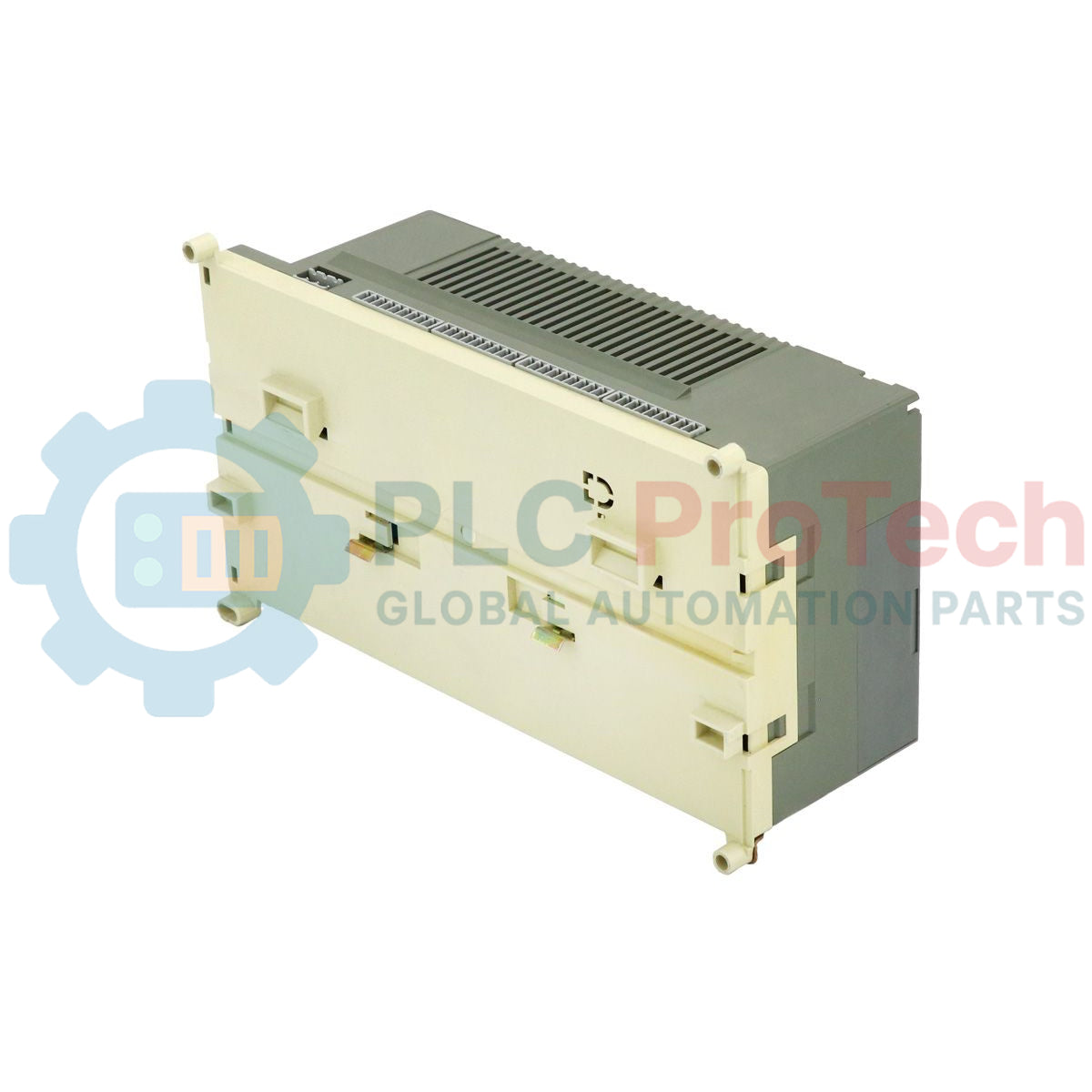

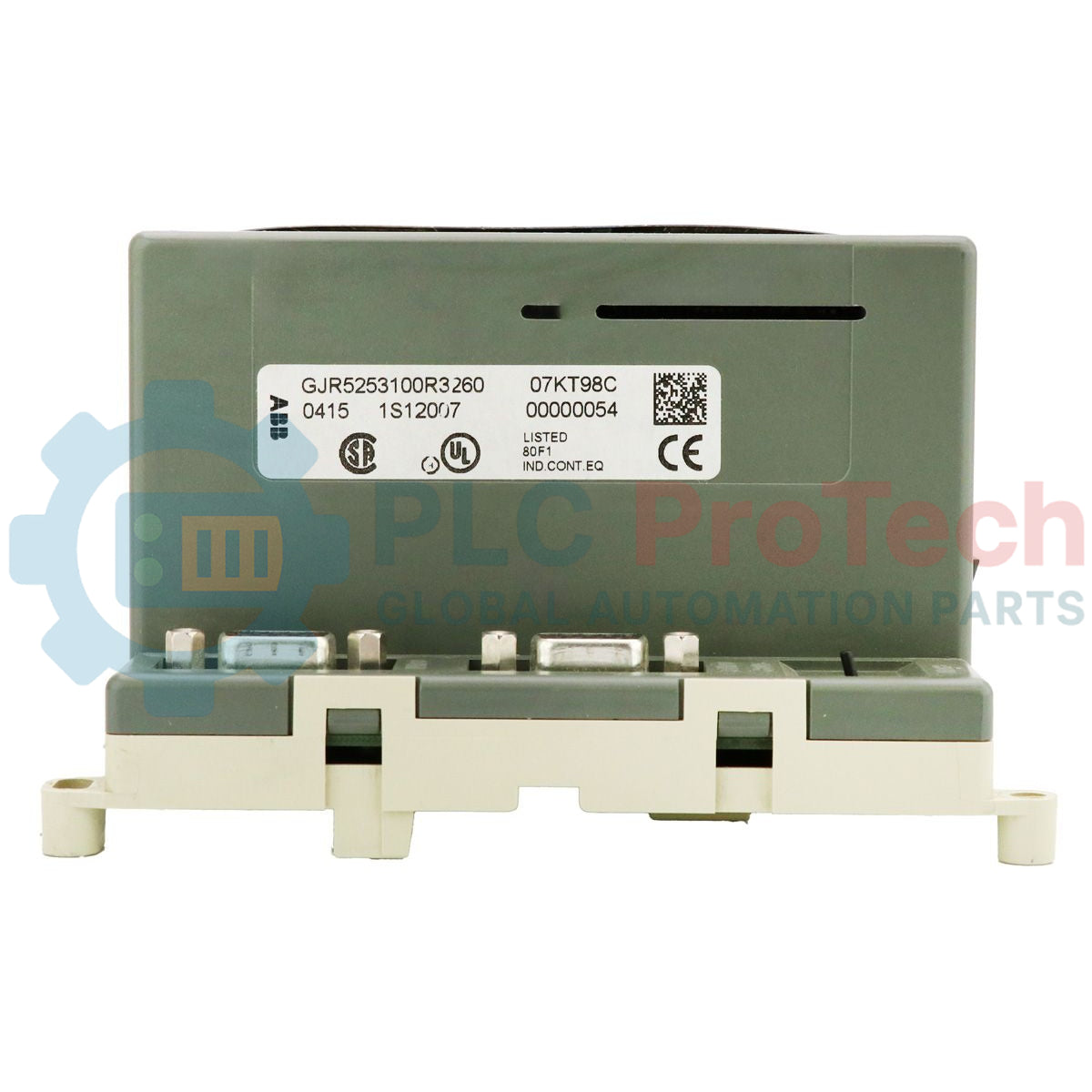

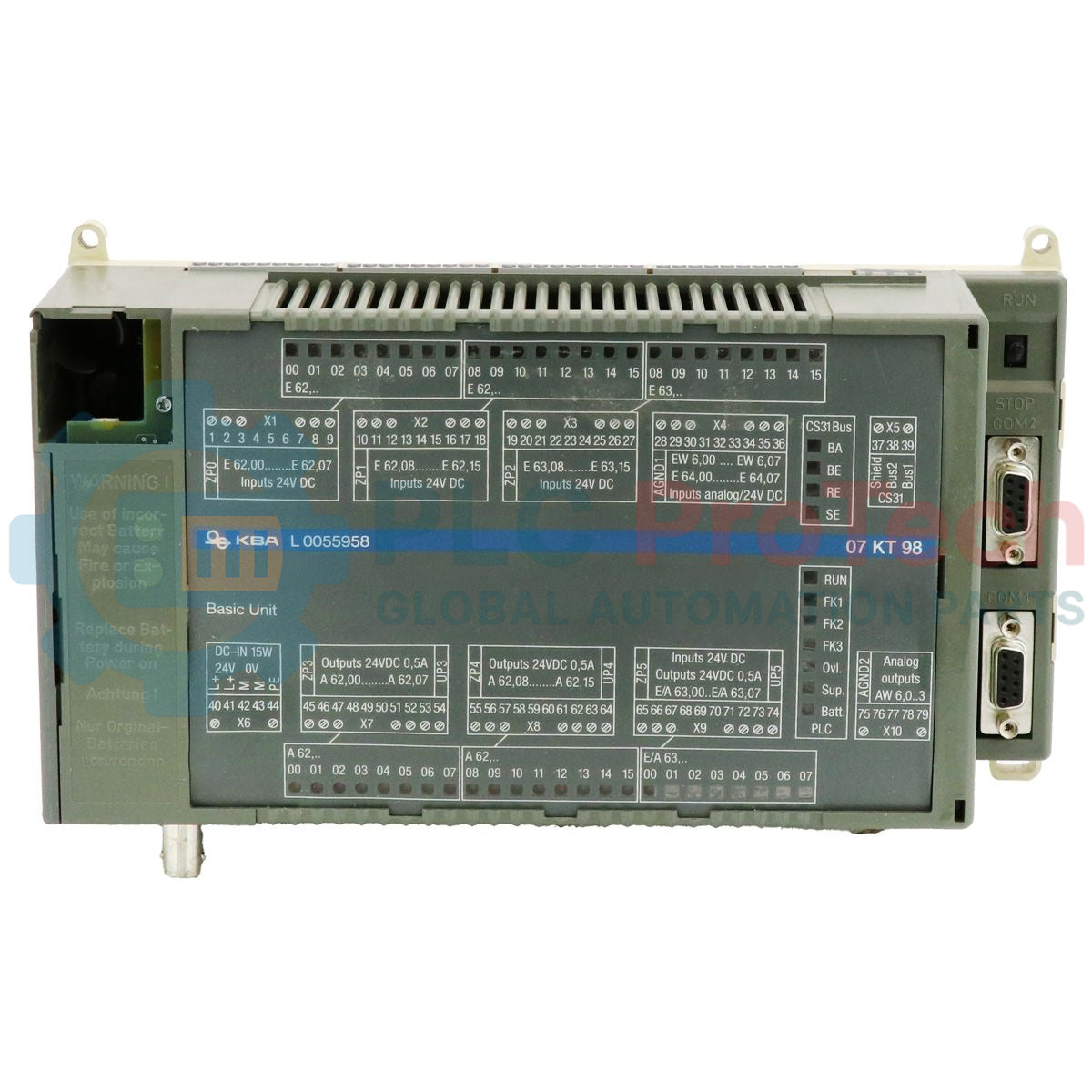

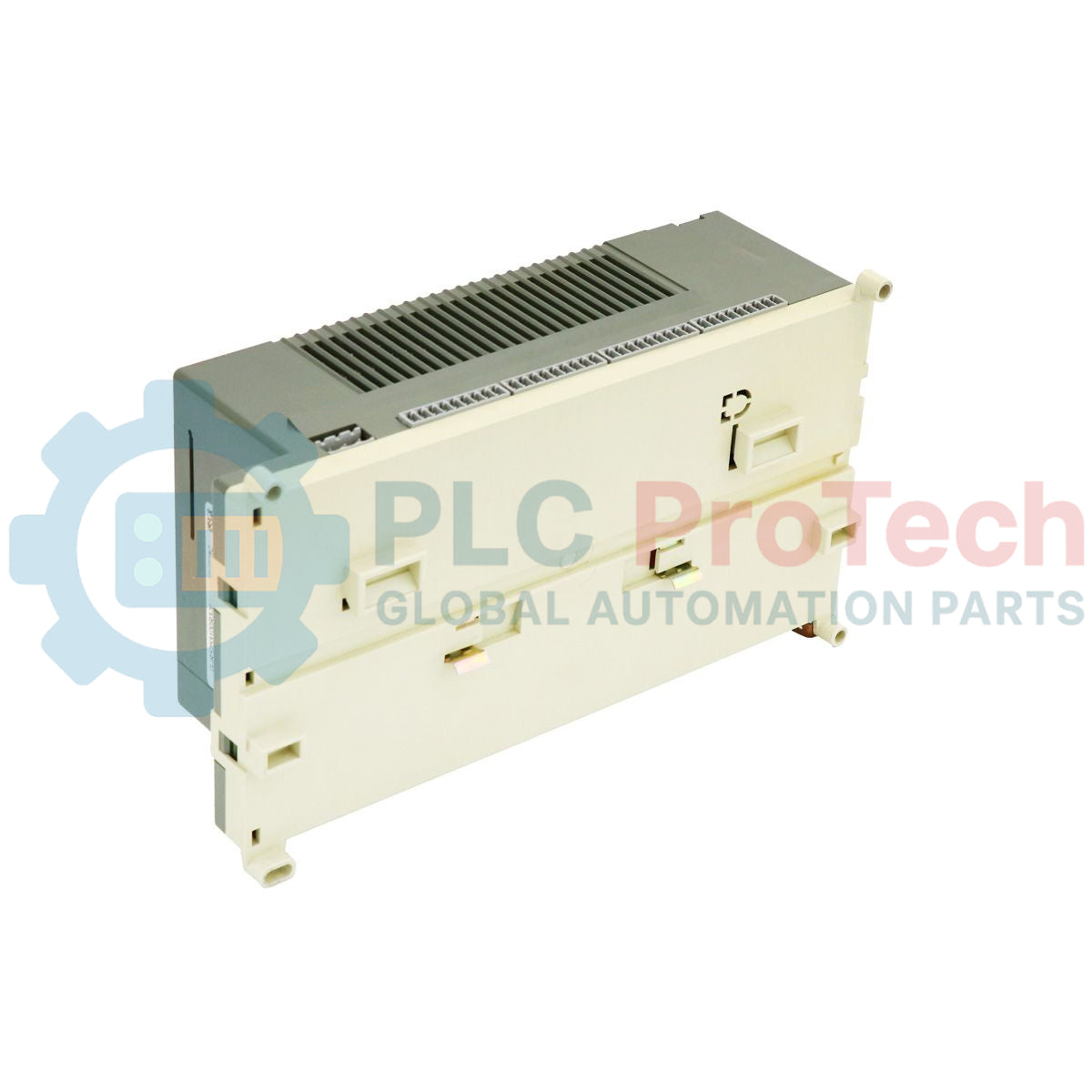

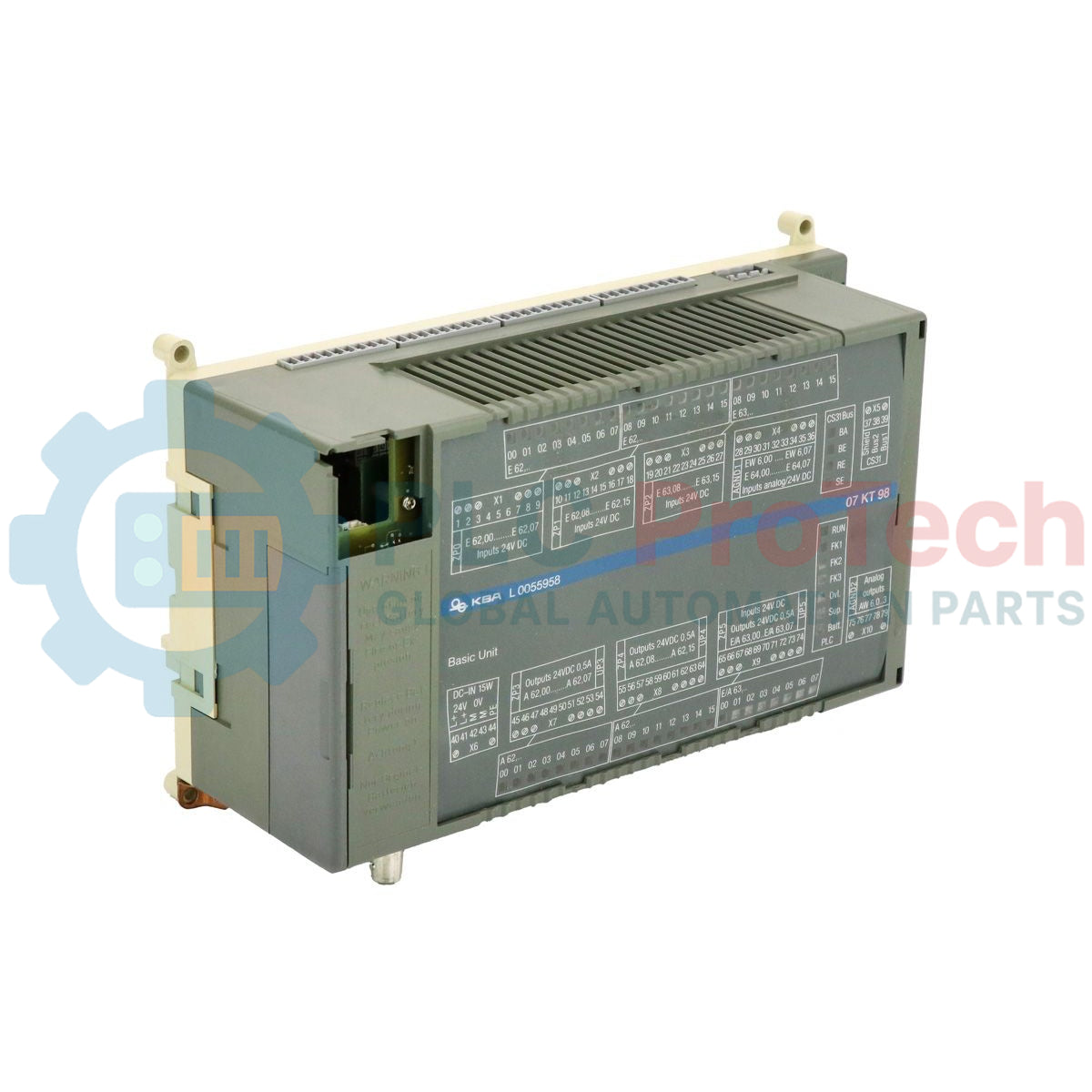

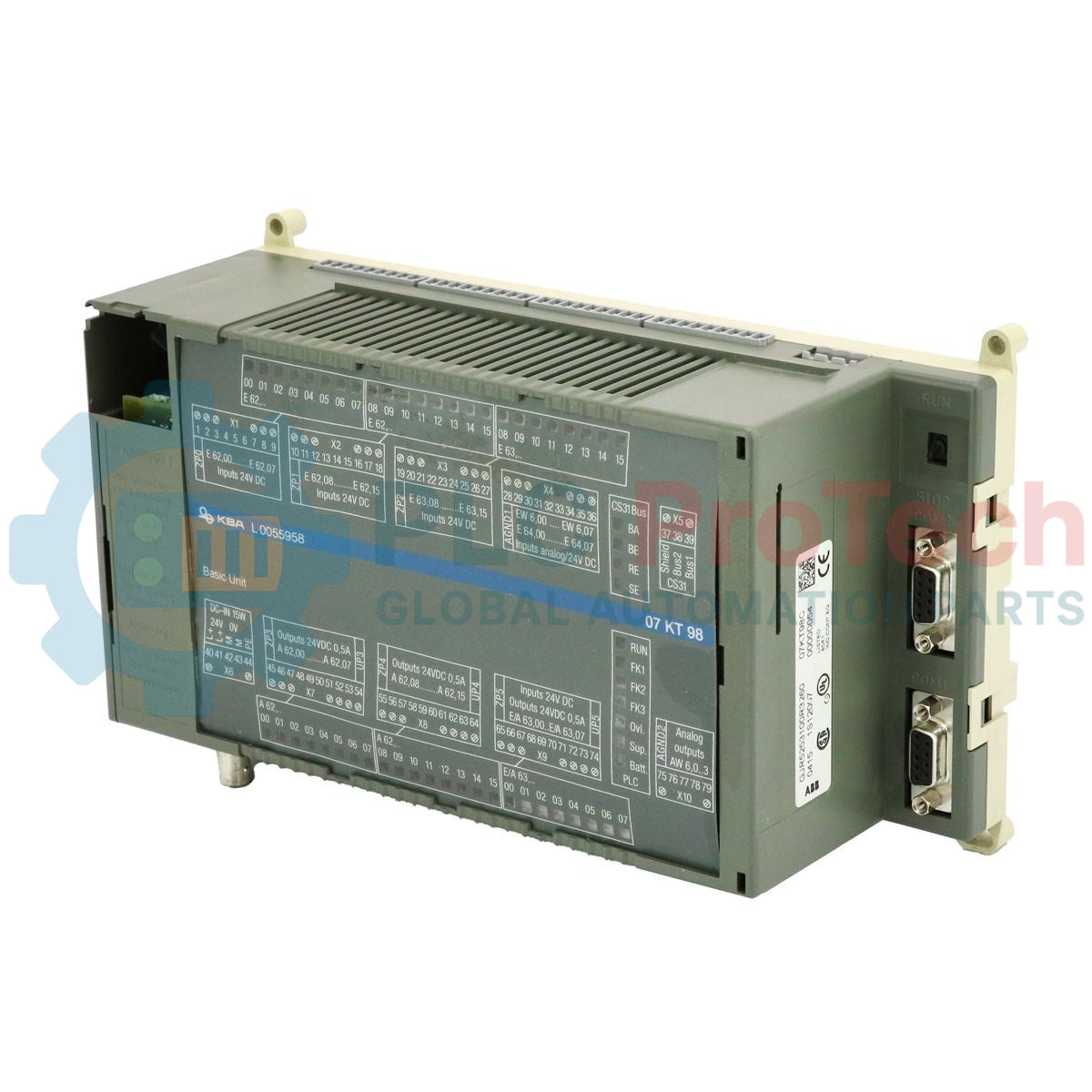

واحد پایه کنترل‌گر منطقی قابل‌برنامه‌ریزی 07KT 98C (07KT98C) با شماره GJR5253100R3260، برای سیستم‌های اتوماسیون ABB Advant Controller 31 طراحی شده است. این کنترل‌گر، CPU، رابط ارتباطی و مدیریت I/O محلی را در یک پلتفرم سخت‌افزاری واحد یکپارچه می‌کند. این واحد از ارتباط ARCNET پشتیبانی می‌کند و تبادل قطعی داده با ماژول‌های I/O توزیع‌شده و تجهیزات توسعه را امکان‌پذیر می‌سازد.
مهندسان معمولاً از این کنترل‌گر در تصفیه‌خانه‌های آب، سیستم‌های جابه‌جایی مواد، خطوط بسته‌بندی و تأسیسات کوچک اتوماسیون فرایند استفاده می‌کنند. این معماری امکان اجرای چرخه‌ای پایدار و پردازش قابل‌اعتماد سیگنال‌های میدانی را فراهم می‌کند. کنترل‌گر همچنین از توسعه ماژولار پشتیبانی می‌کند و امکان افزودن کانال‌های I/O دیجیتال و آنالوگ را فراهم می‌سازد. طراحی قابل‌جایگزینی آن با نسخه‌های قبلی، پروژه‌های نوسازی را ساده‌تر کرده و زمان ازکارافتادگی هنگام تعویض کنترل‌گر را کاهش می‌دهد. ساختار صنعتی مستحکم، عملکرد پایدار را در تابلوهای کنترلیِ در معرض نویز الکتریکی و چرخه‌های کاری پیوسته تضمین می‌کند.
واحد پایه 07KT 98C، CPU، حافظه، کنترل‌گر ارتباطی و مدیریت I/O را در یک پلتفرم Advant Controller 31 یکپارچه می‌کند. این ماژول از ارتباط میدانی ARCNET برای توپولوژی اتوماسیون توزیع‌شده پشتیبانی می‌کند.
کنترل‌گر اجرای چرخه‌ای برنامه، مدیریت تصویر فرایند و عیب‌یابی را انجام می‌دهد. قابلیت توسعه امکان اتصال ماژول‌های I/O راه‌دور را از طریق گذرگاه سیستم فراهم می‌کند. نظارت یکپارچه واچ‌داگ از بروز قفل‌شدن CPU جلوگیری می‌کند.
طراحی سخت‌افزاری از چرخه‌های اسکن قطعی و زمان‌بندی پایدار ارتباطات پشتیبانی می‌کند. این واحد همچنین با نسخه‌های قبلی کنترل‌گر 07 KT 98 سازگار است و مهاجرت و مدیریت قطعات یدکی را ساده‌تر می‌کند.
| پارامتر | مقدار |
|---|---|
| مدل | 07KT 98C GJR5253100R3260 |
| برند | ABB |
| سری | Advant Controller 31 |
| نوع | واحد پایه PLC |
| ارتباطات | ARCNET |
| منبع تغذیه | 24 VDC |
| اجرای برنامه | مبتنی بر اسکن چرخه‌ای |
| قابلیت توسعه | پشتیبانی از ماژول‌های I/O راه‌دور |
| عیب‌یابی | واچ‌داگ و عیب‌یابی سیستم |
| وزن | 0.90 kg |
| ابعاد | 254 mm x 102 mm x 152 mm |
| نصب | نصب روی ریل DIN / پنلی |
| دمای کار | 0 تا 55 deg C |
| مصرف توان | معمولاً 8 W |
| وضعیت محصول | خروج از تولید |
آیا 07KT 98C با GJR5253100R0260 قابل‌جایگزینی است؟
بله. نسخه GJR5253100R3260 در بیشتر تأسیسات Advant Controller 31 با GJR5253100R0260 قابل‌جایگزینی است.
آیا این کنترل‌گر از توسعه I/O راه‌دور پشتیبانی می‌کند؟
بله. این واحد از I/O توزیع‌شده از طریق ماژول‌های ارتباطی ARCNET و رک‌های توسعه پشتیبانی می‌کند.
تفاوت بین 07KT 98 و 07KT 98C چیست؟
07KT 98C دارای میان‌افزار ارتباطی به‌روزشده و سازگاری بهبودیافته با ARCNET است.
آیا این واحد می‌تواند بدون تغییر برنامه، جایگزین CPUهای معیوب Advant Controller 31 شود؟
در بیشتر موارد، بله. سخت‌افزار همچنان با نسخه‌های قبلی سازگار است، اما مهندسان باید نسخه میان‌افزار را بررسی کنند.
• برای کاهش نویز الکتریکی و ناپایداری ارتباطات، کنترل‌گر را روی ریل DIN دارای اتصال زمین نصب کنید.
• برای دفع مناسب حرارت، حداقل 50 mm فضای خالی در بالا و پایین واحد حفظ کنید.
• برای سیم‌کشی ARCNET از کابل ارتباطی شیلددار استفاده کنید و شیلد را فقط از یک طرف به زمین متصل کنید.
• پیش از برق‌دار کردن کنترل‌گر، قطبیت منبع 24 VDC را بررسی کنید تا از آسیب به CPU جلوگیری شود.
• هنگام روشن بودن سیستم، از تعویض داغ کانکتورهای ارتباطی خودداری کنید.
• پیش از تعویض کنترل‌گرهای قدیمی 07KT 98، سازگاری میان‌افزار را تأیید کنید.
