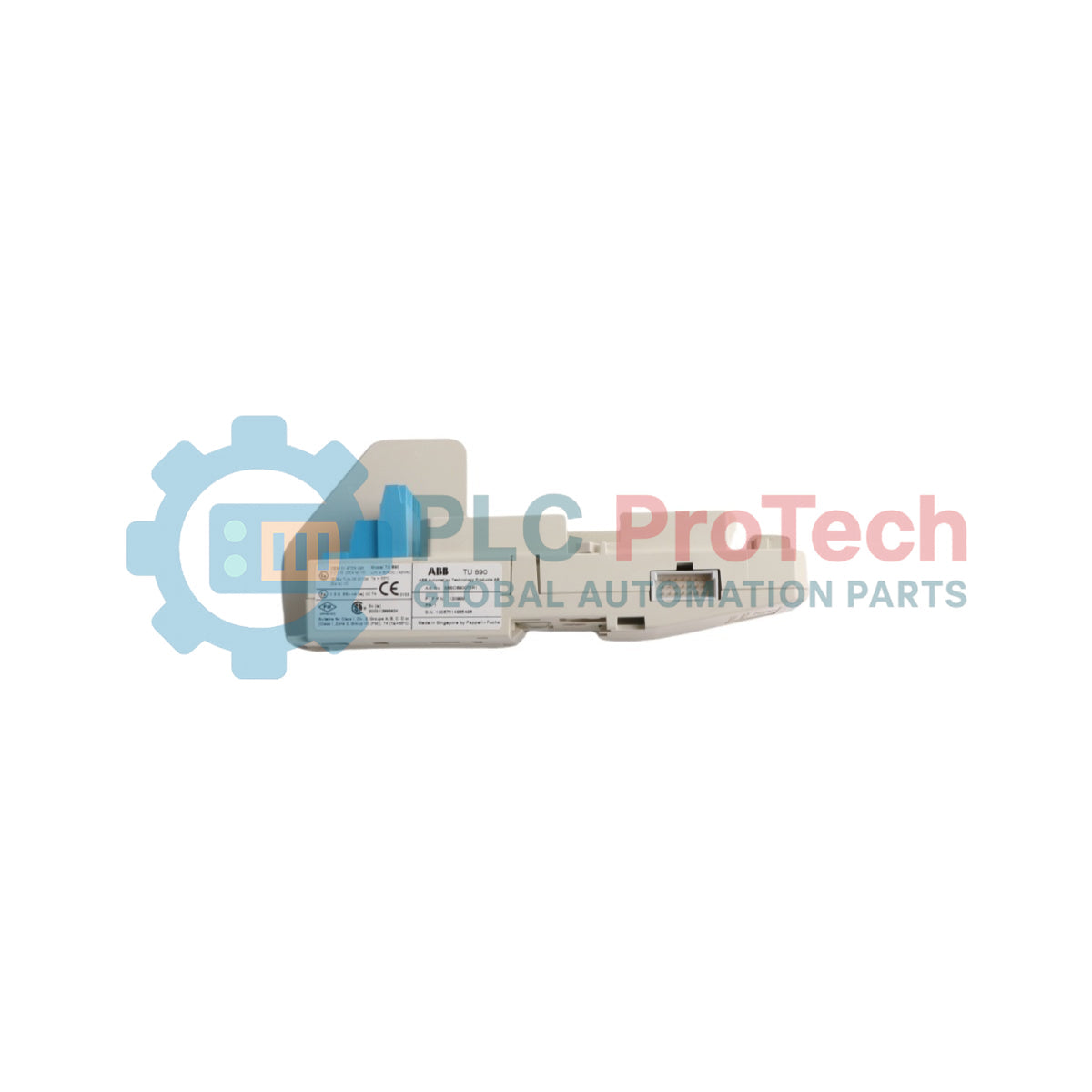

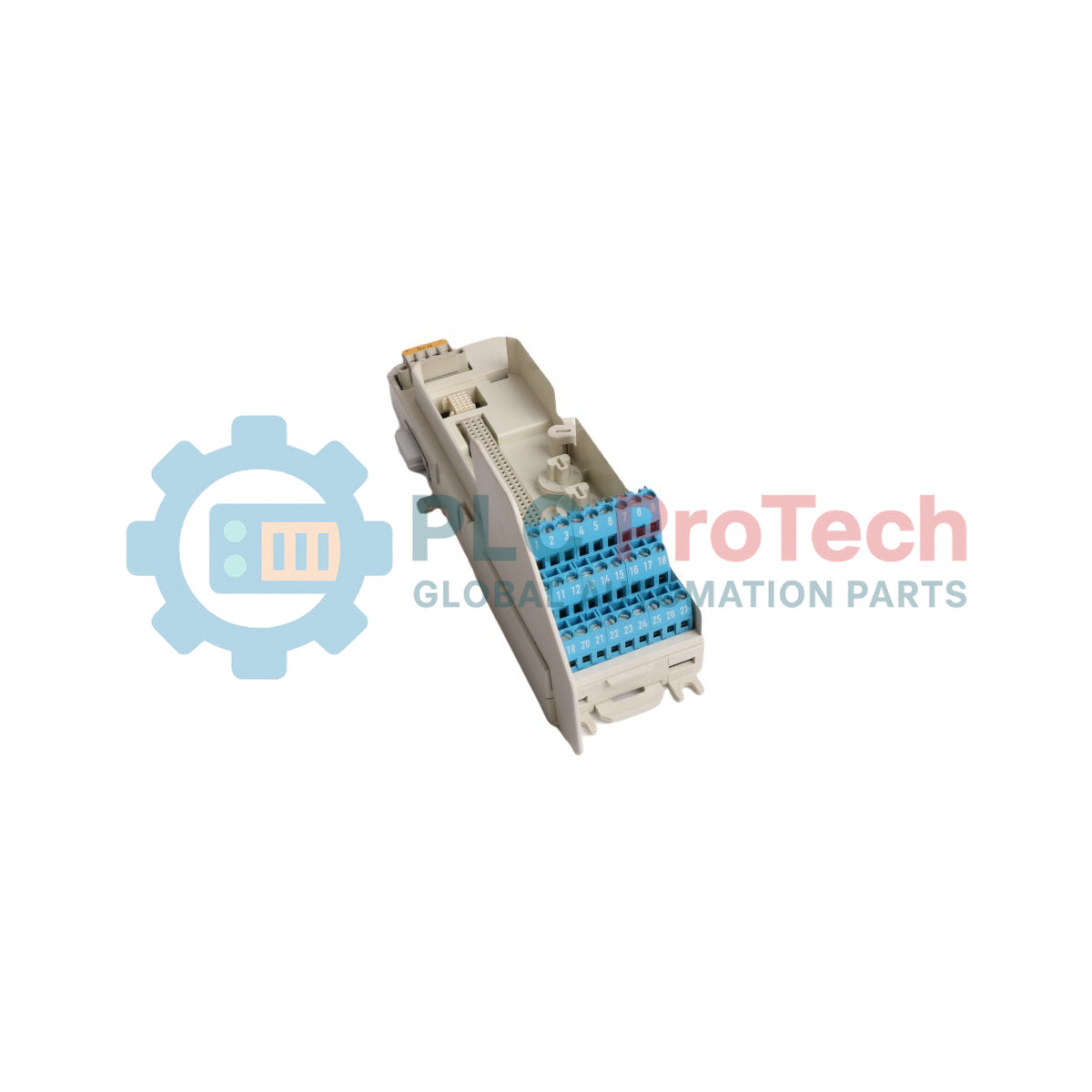

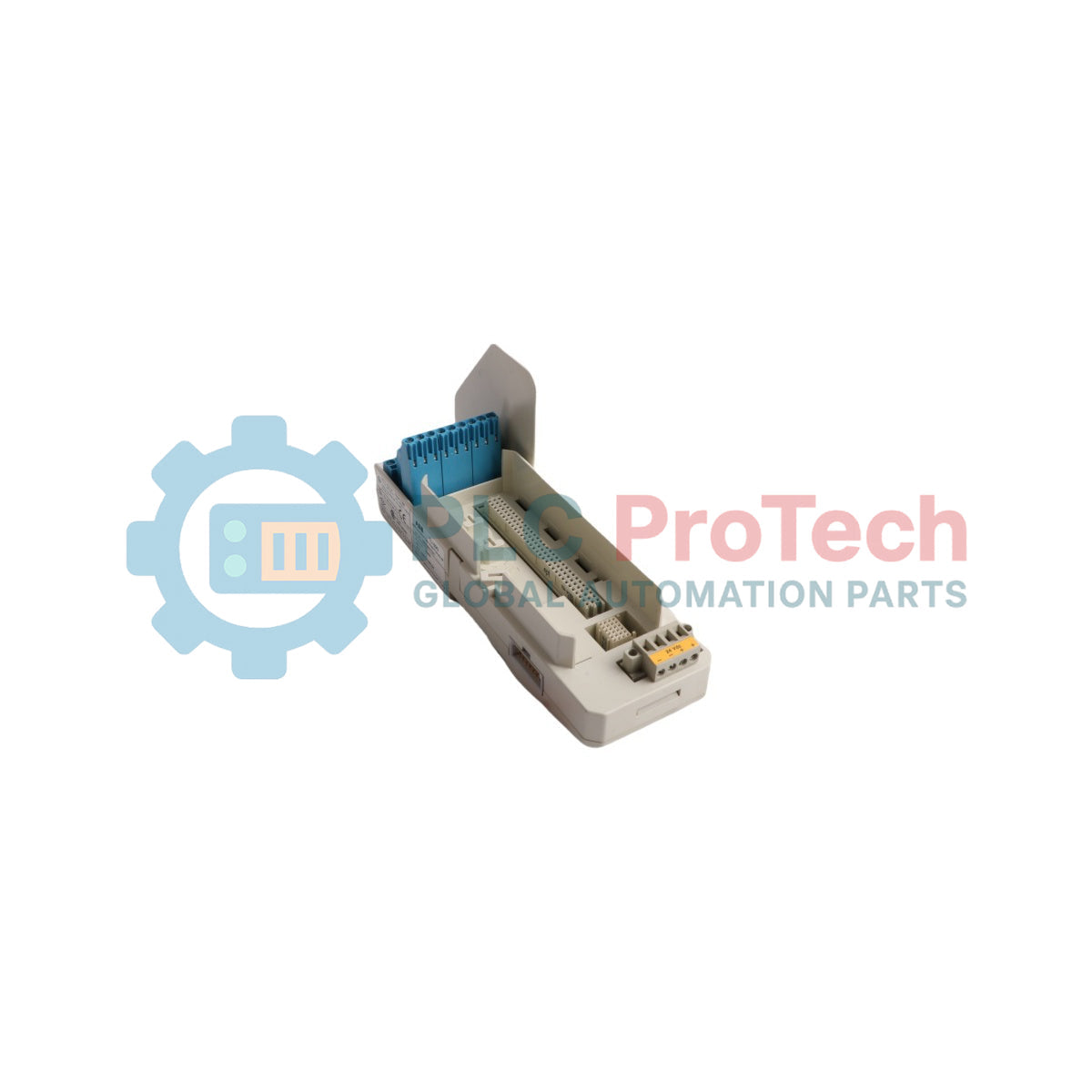

واحد ترمینیشن ماژول ورودی/خروجی S800 ABB 3BSC690075R1 TU890

Only 4 item(s) left in stock

Manufacturer: ABB
Product No.: 3BSC690075R1
Country of origin:سوئیس
Product Type: واحد خاتمه ماژول
Barcode: 85371098
Payment: T/T, Western Union
Weight: 300g
Dimensions: ۶۴ میلی‌متر × ۱۹۴ میلی‌متر × ۵۸.۵ میلی‌متر
Shipping port: Xiamen
Warranty: 12 months

توضیحات

واحد TU890 یک واحد پایان ماژول تخصصی (MTU) است که برای سیستم S800 I/O پیکربندی شده و یک رابط ایمنی ذاتی (IS) اختصاصی برای استفاده در مناطق خطرناک ارائه می‌دهد. این سخت‌افزار حیاتی دارای ۳×۹ ترمینال سیگنال برای مسیریابی کارآمد سیم‌کشی میدانی است و مدارهای ناحیه ایمن را از محیط‌های بالقوه انفجاری جدا می‌کند. با ایجاد یک لایه اتصال ساختاری محکم برای بلوک‌های ورودی/خروجی همراه، چارچوب پایه برای حلقه‌های جمع‌آوری توزیع‌شده محلی را شکل می‌دهد.

این مجموعه شامل یک جداکننده سیم‌کشی فیزیکی یکپارچه است که برای حفظ فاصله‌های فیزیکی صحیح بین حلقه‌های ایمنی ذاتی و هادی‌های غیر IS طراحی شده است. این قطعه با طیف گسترده‌ای از بخش‌های کنترلر ABB از جمله System 800xA (نسخه‌های ۴.۰ تا ۶.۰)، Compact Product Suite و پلتفرم‌های قدیمی مانند Advant OCS with Master SW یا MOD 300 SW سازگاری بالایی دارد. ابعاد جمع‌وجور آن تضمین می‌کند که معیارهای فاصله‌گذاری صنعتی در کابینت‌های توزیع فرعی و برق محلی به دقت رعایت شود.

ویژگی‌ها

واحد پایان ماژول با توپولوژی رابط ایمنی ذاتی (IS) یکپارچه
پیکربندی شده با ۳×۹ ترمینال سیگنال برای تخصیص دقیق سیم‌های میدانی
شامل جداکننده فیزیکی مهندسی‌شده برای حفظ ایزولاسیون بخش میدانی
تراز مکانیکی مستقیم برای طیف گسترده‌ای از خانواده‌های ماژول ورودی/خروجی S800
پیکربندی جمع‌وجور مناسب برای نصب در کابینت‌های پنل متراکم

کاربردها

پایان‌دهی ابزارهای میدانی در محیط‌های خطرناک
معماری‌های کنترل توزیع‌شده System 800xA
مجموعه‌های جمع‌آوری ورودی/خروجی Compact Product Suite
گره‌های شبکه راه دور Advant Fieldbus 100
سیستم‌های کنترل پتروشیمی، پالایش و فرآوری گاز

مشخصات فنی

پارامتر	مشخصات
تولیدکننده	ABB
مدل	TU890
شناسه محصول	3BSC690075R1
نوع محصول	واحد پایان ماژول
ترمینال‌های سیگنال	۳×۹ ترمینال سیگنال
عنصر ایزولاسیون	جداکننده سیم‌کشی شامل شده است
کد HS	853710
شماره تعرفه گمرکی	85371098
عمق / طول خالص محصول	۶۴ میلی‌متر
ارتفاع خالص محصول	۱۹۴ میلی‌متر
عرض خالص محصول	۵۸.۵ میلی‌متر
وزن خالص محصول	۰.۳ کیلوگرم
اطلاعات RoHS	مطابق با دستورالعمل اتحادیه اروپا ۲۰۱۱/۶۵/EU
دسته‌بندی WEEE	۵. تجهیزات کوچک (هیچ بعد خارجی بیش از ۵۰ سانتی‌متر نیست)
تعداد باتری‌ها	0
وضعیت SCIP	هیچ SVHC در سنگاپور وجود ندارد

راهنمای نصب

جداکردن سیم‌کشی: جداکننده فیزیکی سیم‌کشی همراه باید در طول نصب در موقعیت صحیح باقی بماند. فاصله‌های فیزیکی دقیق بین کابل‌کشی‌های ایمنی ذاتی و غیر ایمنی ذاتی را در داخل کانال‌های کابل حفظ کنید.
ریل دین و نصب مکانیکی: واحد را محکم روی ریل‌های زمین استاندارد نصب کنید و اطمینان حاصل کنید که همه قفل‌های عقب به درستی درگیر شده‌اند تا لرزش اتاق موتور جذب شود.
احتیاطات ESD: قبل از کلیک کردن ماژول‌های فعال ورودی/خروجی S800 در سوکت پایه پایانی، از تجهیزات ضد استاتیک استاندارد از جمله دستبند ESD استفاده کنید.
اجرای تخصیص ترمینال: سیگنال‌های میدانی را دقیقاً مطابق با طرح ترمینال ۳x9 تعیین شده سیم‌کشی کنید تا نقشه‌برداری صحیح توان ابزار و حلقه بازگشتی تضمین شود.

سؤالات متداول

هدف اصلی مهندسی این واحد پایانی خاص چیست؟

این واحد یک پایه اتصال فیزیکی ایمن برای ماژول‌های استاندارد S800 فراهم می‌کند و در عین حال یک مرز رابط ایمنی ذاتی برای سیم‌کشی در مکان‌های صنعتی خطرناک ایجاد می‌کند.

وظیفه جداکننده سیم‌کشی یکپارچه چیست؟

جداکننده سیم‌کشی یک مانع فیزیکی صریح بین گروه‌های سیم مجاور ایجاد می‌کند تا اطمینان حاصل شود که نویز ولتاژ بالا یا حلقه‌های غیر ایمنی ذاتی به طور ناخواسته وارد مدارهای ایزوله نمی‌شوند.

آیا این پایه سخت‌افزاری با پلتفرم‌های توزیع شده قدیمی‌تر Advant OCS سازگار است؟

بله، به طور رسمی به عنوان سازگار با Advant OCS با نرم‌افزار Master و Advant OCS با نرم‌افزار MOD 300 که از قالب‌های استاندارد S800 استفاده می‌کنند، مستند شده است.

آیا این چارچوب پایانی شامل باتری‌های پشتیبان داخلی یا سلول‌های شارژ است؟

خیر، این واحد یک رابط ساختاری غیرفعال است و دقیقاً هیچ باتری داخلی ندارد.

ابعاد فیزیکی دقیق مورد نیاز برای نقشه‌برداری محفظه داخلی چیست؟

این واحد دارای ارتفاع ۱۹۴ میلی‌متر، عرض ۵۸.۵ میلی‌متر و عمق ۶۴ میلی‌متر است و جرم سخت‌افزار خالص مستقل آن ۰.۳ کیلوگرم می‌باشد.
