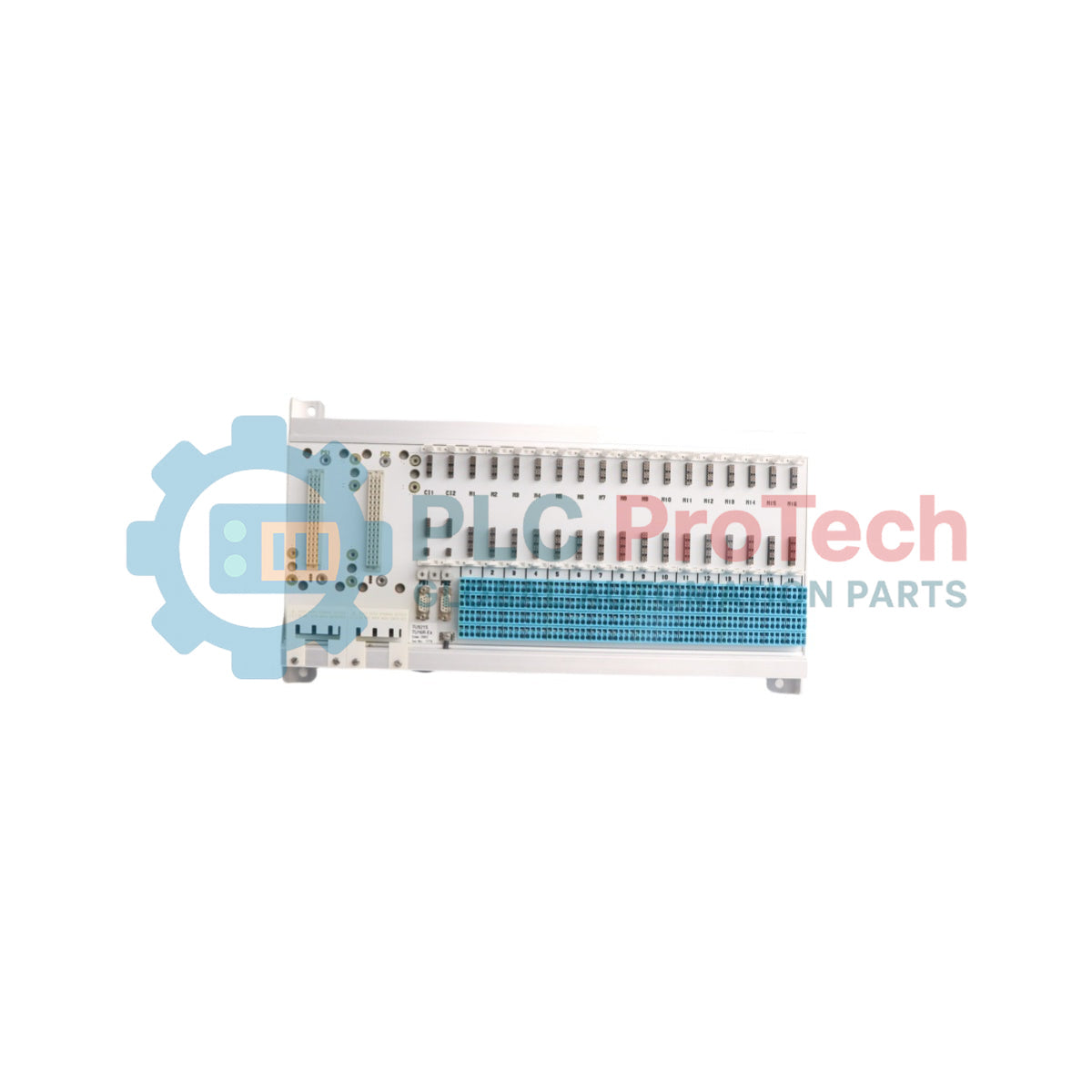

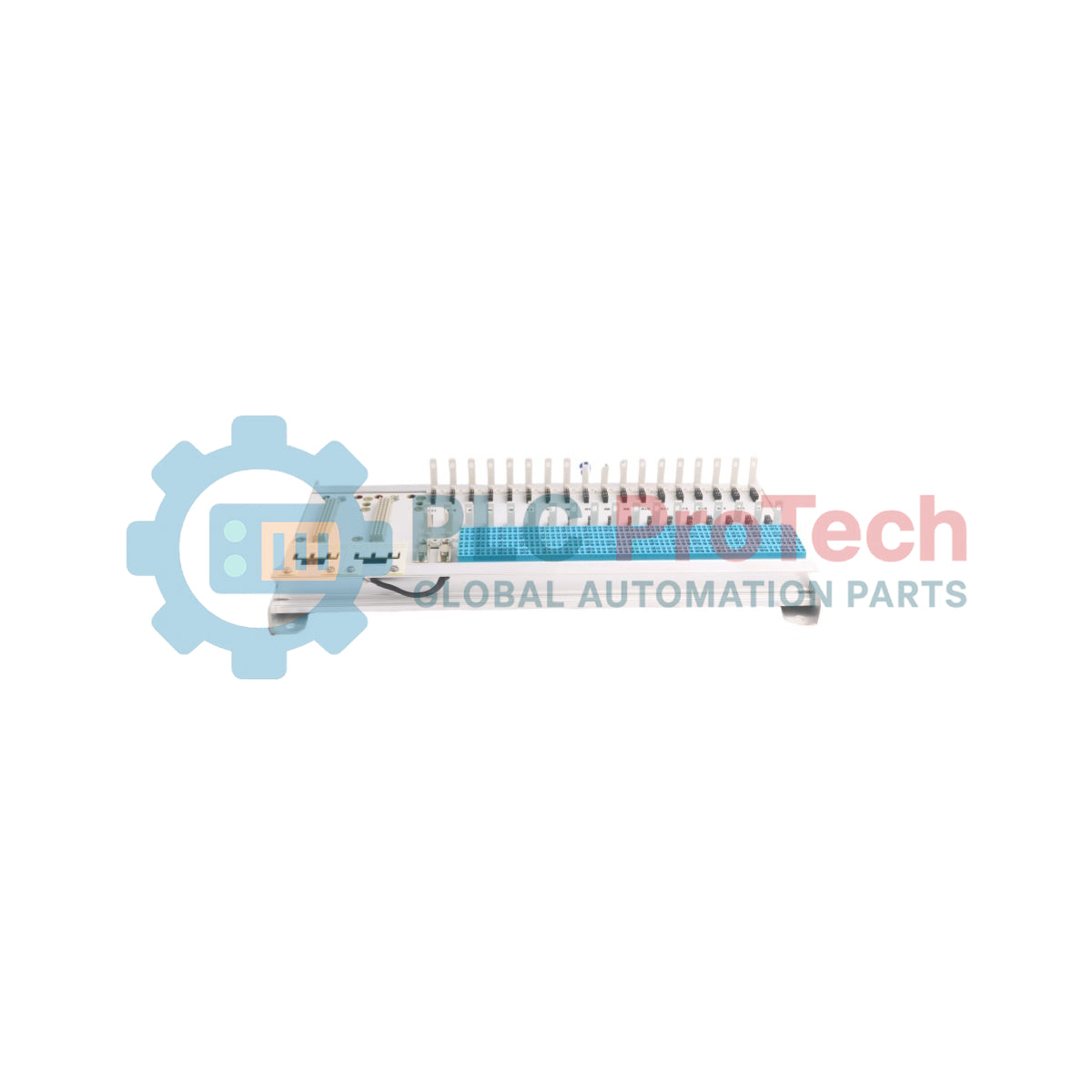

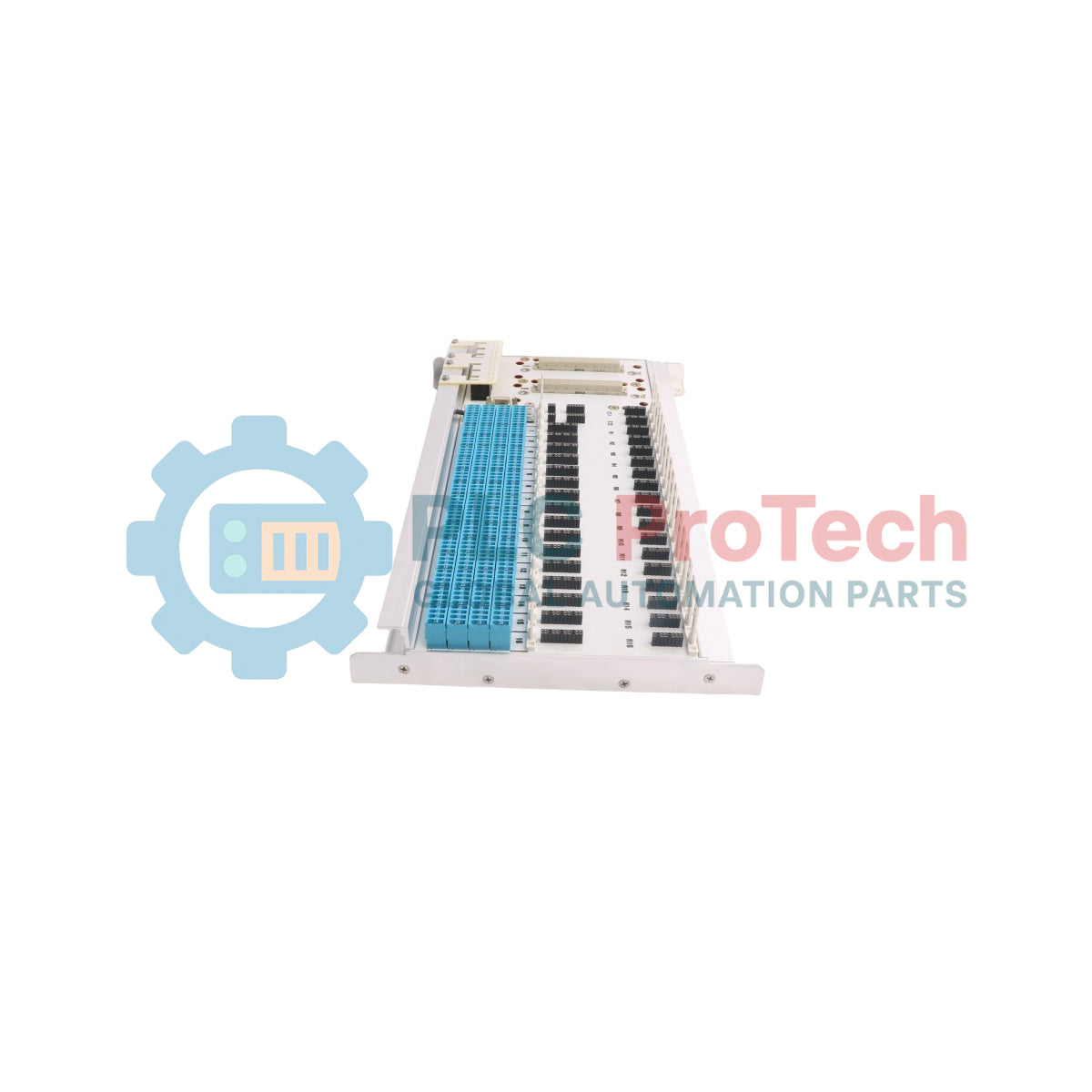

واحد پایانه‌ای افزونه ABB 3KDE175111L9210 TU921S S900 I/O

توضیحات

TU921S (TU16R-Ex) یک واحد ترمینیشن ماژول (MTU) افزونه و با قابلیت اطمینان بالا است که برای معماری راه‌دور S900 I/O طراحی شده و از حداکثر 16 ماژول I/O پشتیبانی می‌کند. این واحد ترمینیشن برای ساده‌سازی نصب در محل طراحی شده است؛ به‌گونه‌ای که مستقیماً در مکان‌های غیرخطرناک یا مناطق خطرناک طبقه‌بندی‌شده تا Zone 1 نصب می‌شود و با به حداقل رساندن نیاز به حلقه‌های سنتی کابل‌کشی مارشالینگ و ترانک، هزینه‌های مهندسی را کاهش می‌دهد.

چارچوب S900 Type S از طریق پروتکل‌های ارتباطی استاندارد PROFIBUS DP با پلتفرم‌های کنترلی ارتباط برقرار می‌کند و امکان اتصال به تجهیزات ابزار دقیق ذاتاً ایمن مستقر در محیط‌های انفجاری Zone 2، Zone 1 یا Zone 0 را فراهم می‌سازد. این واحد با برخورداری از زیرساخت داخلی برای ارتباطات و توان افزونه، کلیدهای قطع یکپارچه‌ای دارد که امکان تعویض بلادرنگ ماژول‌های توان را بدون وقفه در لوپ‌های جریان مدار اصلی فراهم می‌کنند. هر زیرمجموعه دارای پوشش کامل G3 برای محیط است و از قابلیت تعویض داغ کامل، پیکربندی داغ در حالت اجرا (HCIR) و خودکارآمدی هوشمند پشتیبانی می‌کند که به‌صورت یکپارچه از طریق ابزارهای FDT/DTM مدیریت می‌شوند.

ویژگی‌ها

• حداکثر 16 ماژول فعال S900 I/O را روی یک پایه نصب جای می‌دهد
• با آمادگی کامل زیرساخت سخت‌افزاری برای خطوط توان و ارتباطات افزونه طراحی شده است
• دارای گواهی تأییدیه ATEX است و امکان نصب فیزیکی مستقیم در محیط‌های Zone 1 را فراهم می‌کند
• برای هر کانال مستقل فیلدباس، حداکثر 4 اتصال ترمینال ارائه می‌دهد
• امکان تعویض داغ ماژول و پیکربندی داغ در حالت اجرا (HCIR) را در زمان بهره‌برداری زنده از کارخانه فراهم می‌کند
• پشتیبانی از عیب‌یابی پیشرفته و پارامتردهی تجهیزات فیلد از طریق ابزارهای استاندارد FDT/DTM
• محافظت با پوشش G3 روی کل برد برای مقاومت در برابر آلاینده‌های جوی شدید و خورنده
• کلیدهای پیش‌انتخاب دستی یکپارچه برای تخصیص مستقیم نشانی سخت‌افزاری فیلدباس
• به‌صورت استاندارد همراه با اجزای CD910 ارسال می‌شود و برای نصب در محفظه‌های فیلد دارای گواهی پیکربندی شده است

کاربردها

• ایستگاه‌های فیلد S900 I/O راه‌دور مستقر در مناطق خطرناک Zone 1 یا Zone 2
• تجمیع لوپ‌های ابزار دقیق ذاتاً ایمن (محیط‌های Zone 0/1/2)
• پیوندهای توزیع شبکه صنعتی افزونه PROFIBUS DP
• خطوط فرایندهای شیمیایی، پالایشگاه‌ها و تأسیسات نفت و گاز فراساحلی

اطلاعات سفارش

TU921S: ماژول پایه واحد ترمینیشن افزونه (TU16R-Ex).

3KDE175111L9210: شناسه کامل مدل سفارش (شامل مجموعه کیت همراه CD910).

مشخصات فنی

راهنمای نصب

• اقدامات احتیاطی در محل خطرناک: هنگام اجرای طرح نصب در Zone 1، واحد را به‌صورت ایمن داخل مجموعه محفظه میدانی دارای گواهی نصب کنید که با الزامات محیطی سازه‌ای ضدانفجار مطابقت داشته باشد.
• پیش‌انتخاب آدرس: از سوئیچ‌های تنظیم دستی آدرس روی برد واحد برای تعیین مقدار آدرس منحصربه‌فرد گره PROFIBUS DP پیش از ایمن‌سازی خطوط ارتباطی اصلی استفاده کنید.
• تفکیک ایزولاسیون توان: اگرچه این واحد به اجزای ایزولاسیون یکپارچه مجهز است که امکان تعویض آنلاین منبع تغذیه را فراهم می‌کنند، هنگام کار با خطوط ورودی در محیط‌های فرّار، قوانین ایمنی را رعایت کنید.
• الزامات اتصال زمین: قاب سنگین و سازه‌ای بک‌پلین را به‌طور ایمن و مرتب به صفحه اتصال زمین مرجع محفظه متصل کنید تا مسیرهای کم‌امپدانس باز بمانند و موانع ایمنی ذاتی عملکرد بهینه خود را حفظ کنند.
• تراکم مسیریابی کابل: خطوط ترمینال میدانی را با استفاده از چیدمان شبکه‌ای 4 ترمینال در هر کانال، به‌صورت روان مرتب کنید تا از وارد شدن فشار به فنرهای گیره ترمینال جلوگیری شود.

انطباق و گواهی‌ها

• گواهی ATEX برای نصب در Zone 1
• دستورالعمل اتحادیه اروپا 2011/65/EU (همسویی با RoHS)

سؤالات متداول

چه تجهیزات میدانی مناطق خاصی را می‌توان به این واحد ترمینال سیم‌کشی کرد؟

این واحد می‌تواند مستقیماً با تجهیزات میدانی ذاتاً ایمن که در مناطق خطرناک Zone 2، Zone 1 یا Zone 0 قرار دارند، رابط شود؛ مشروط بر اینکه واحد پایه شاسی طبق قواعد سیستم S900 Type S تغذیه شود.

آیا برای تعویض ماژول تغذیه لازم است ورودی اصلی خاموش شود؟

خیر، مکانیزم‌های ایزولاسیون یکپارچه امکان تعویض بلوک‌های منبع تغذیه یا ماژول‌های ارتباطی منفرد را بدون خاموش کردن خطوط اصلی تغذیه فراهم می‌کنند.

پوشش G3 برای نصب‌های صنعتی چه عملکردی دارد؟

پوشش درجه G3 به‌عنوان لایه‌ای محافظ روی تمام مسیرهای الکترونیکی عمل می‌کند و از برد در برابر رطوبت، گردوغبار رسانا و محیط‌های حاوی گازهای خورنده محافظت می‌کند.

هویت شبکه ایستگاه دستگاه روی این بک‌پلین چگونه تعیین می‌شود؟

بک‌پلین دارای سوئیچ‌های آدرس فیزیکی روی برد است که به نصاب‌ها امکان می‌دهد مقدار شاخص گره فیلدباس را پیش از فعال‌سازی حلقه سیستم تنظیم کنند.

پروفایل دقیق وزن سازه‌ای مستقل این پایه ترمینال چیست؟

وزن خالص مستقل این زیرمجموعه 3.79 کیلوگرم است که نشان‌دهنده ساختار مستحکم و ابعاد آن برای یکپارچه‌سازی کارت 16 کاناله است.
