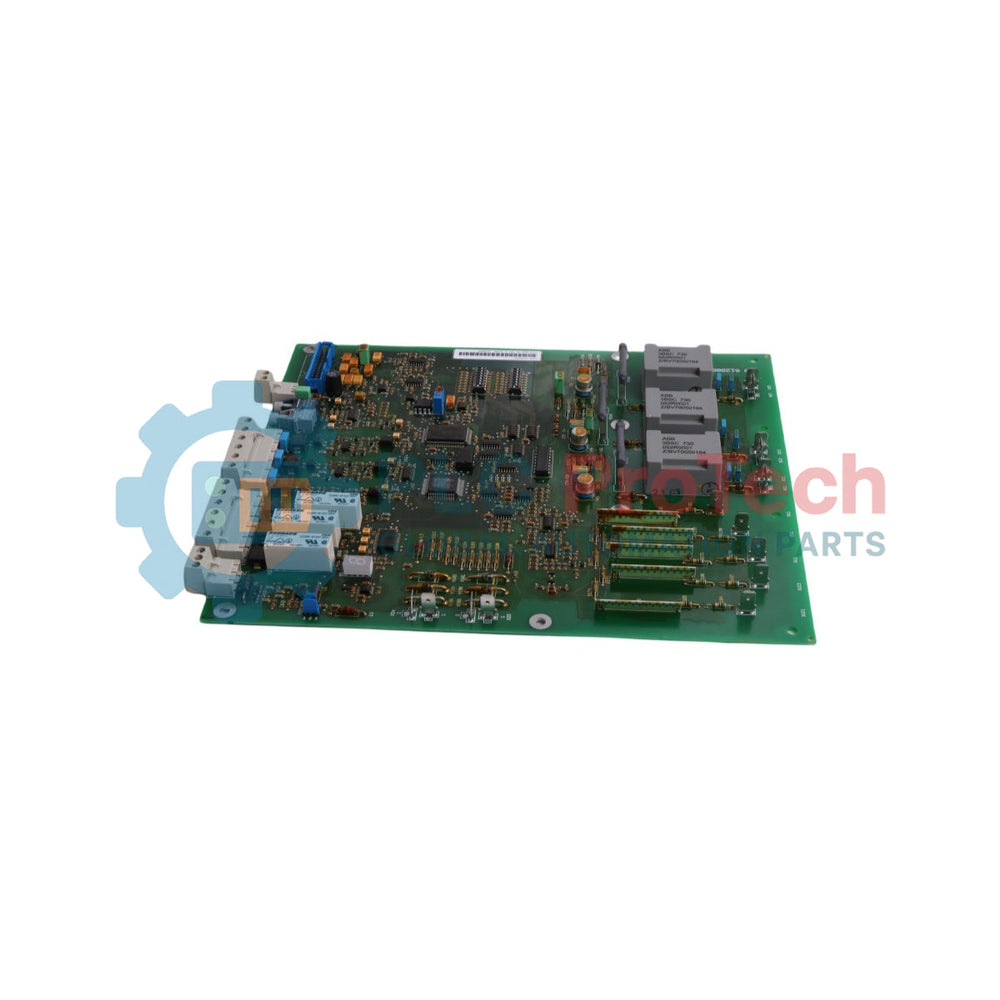

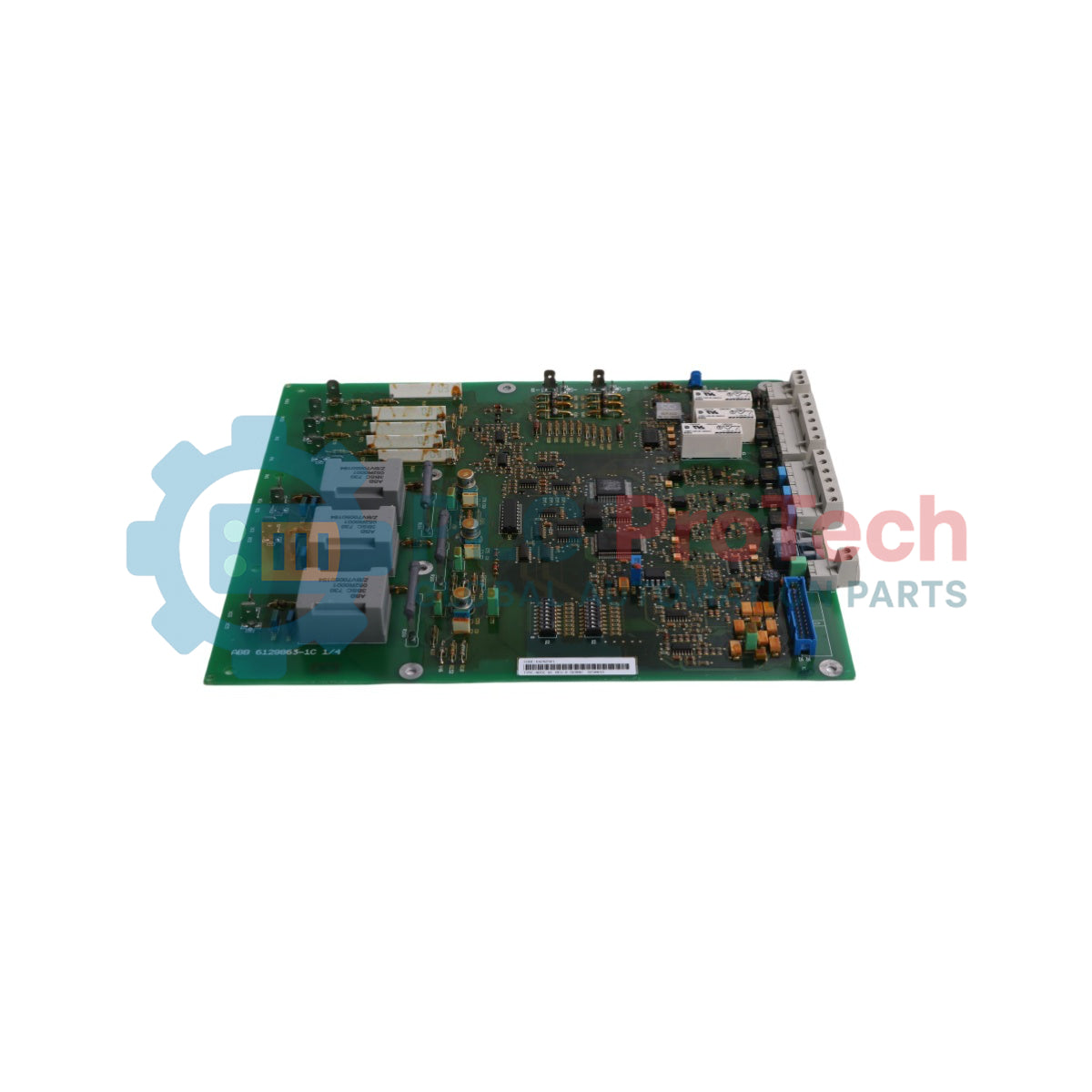

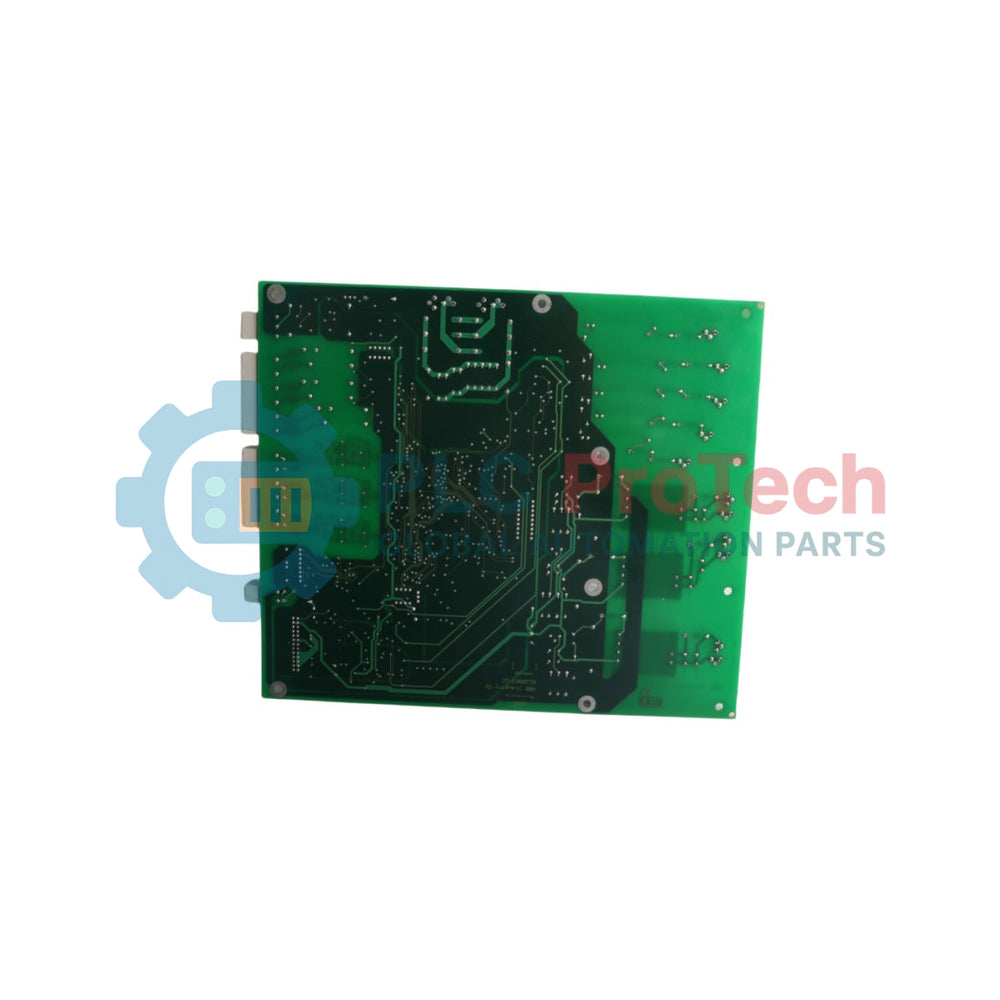

ABB 61298487 یک برد کنترل اختصاصی DSU CONTROL NDSC-01 است که برای سری مبدلهای فرکانس ACS 600 طراحی شده است. این برد بهعنوان واحد پردازش سختافزاری اصلی برای واحدهای تغذیه دیودی (DSU) عمل میکند و پلهای یکسوشده نیمهکنترلشده ششپالسه و دوازدهپالسه را مدیریت میکند. این دستگاه مستقیماً نظارت بر اندازهگیری ولتاژ خط AC با امپدانس بالا، اندازهگیریهای شینه DC، زمانبندی همزمانسازی و تولید پالس گیت برای نیمهرساناهای قدرت را بر عهده دارد. همچنین منطق نرمافزاری لازم برای اجرای روان حالتهای شارژ و پایش عملکرد عادی در پیکربندیهای جریان پیوسته را یکپارچه کرده است.
| پارامتر | مقدار |
|---|---|
| سازنده | ABB |
| شناسه محصول | 61298487 |
| نام محصول | DSU CONTROL NDSC-01 |
| شناسه محصول جایگزین (جدید) | 64560930 |
| کشور مبدأ | فنلاند (FI) |
| شماره تعرفه گمرکی | 85049099 |
| ورودیهای دیجیتال | ۳ کانال (ایزوله گالوانیکی، ثابت زمانی ۱۰ میلیثانیه) |
| محدوده ولتاژ ورودی دیجیتال | 24 VDC ... 230 VAC |
| خروجیهای دیجیتال | ۳ + ۱ خروجی رله (ولتاژ آزمون کانال 1500 VAC) |
| منبع تغذیه خروجی کمکی | +24 VDC (500 mA، دارای حفاظت فیوز) |
| وزن خالص | 0.8 kg |
| وزن ناخالص | 0.8 kg |
| پین کانکتور | عملکرد |
|---|---|
| X1 پینهای 1 و 2 | رابط اتصال برای ترانسفورماتور جریان اختیاری با نسبت 400/1 A |
| X1 پینهای 1 و 3 | ورودی دیجیتال کمکی جایگزین 24 VDC برای پایش نشانگر خطای اتصال زمین |
| X2 پینهای 1 و 2 | ترمینال اتصال ورودی دیجیتال 1 (DI1) |
| X2 پینهای 3 و 4 | ترمینال اتصال ورودی دیجیتال 2 (DI2) |
| X2 پینهای 5 و 6 | ترمینال اتصال ورودی دیجیتال 3 (DI3) |
| ترمینال X3 | اتصال خروجی تغذیه کمکی +24 VDC دارای حفاظت فیوز |
| X4 پینهای 1 و 2 | ترمینال اتصال خروجی دیجیتال رلهای 1 (DO1) |
| X4 پینهای 3 و 4 | ترمینال اتصال خروجی دیجیتال رلهای 2 (DO2) |
| X4 پینهای 5 و 6 | ترمینال اتصال خروجی دیجیتال رلهای 3 (DO3) |
| TXD / RXD | رابطهای ارتباطی فیبر نوری DDCS برای سیستمهای کنترل بالادستی |
Global Express Shipping
Returns & Warranty
تولیدکننده: ABB
شماره محصول: NDSC-01 61298487
کشور سازنده:سوئد
نوع محصول: برد کنترل DSU
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 800g
ابعاد: ۲۸ سانتیمتر × ۲۳.۲ سانتیمتر × ۲.۵ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
