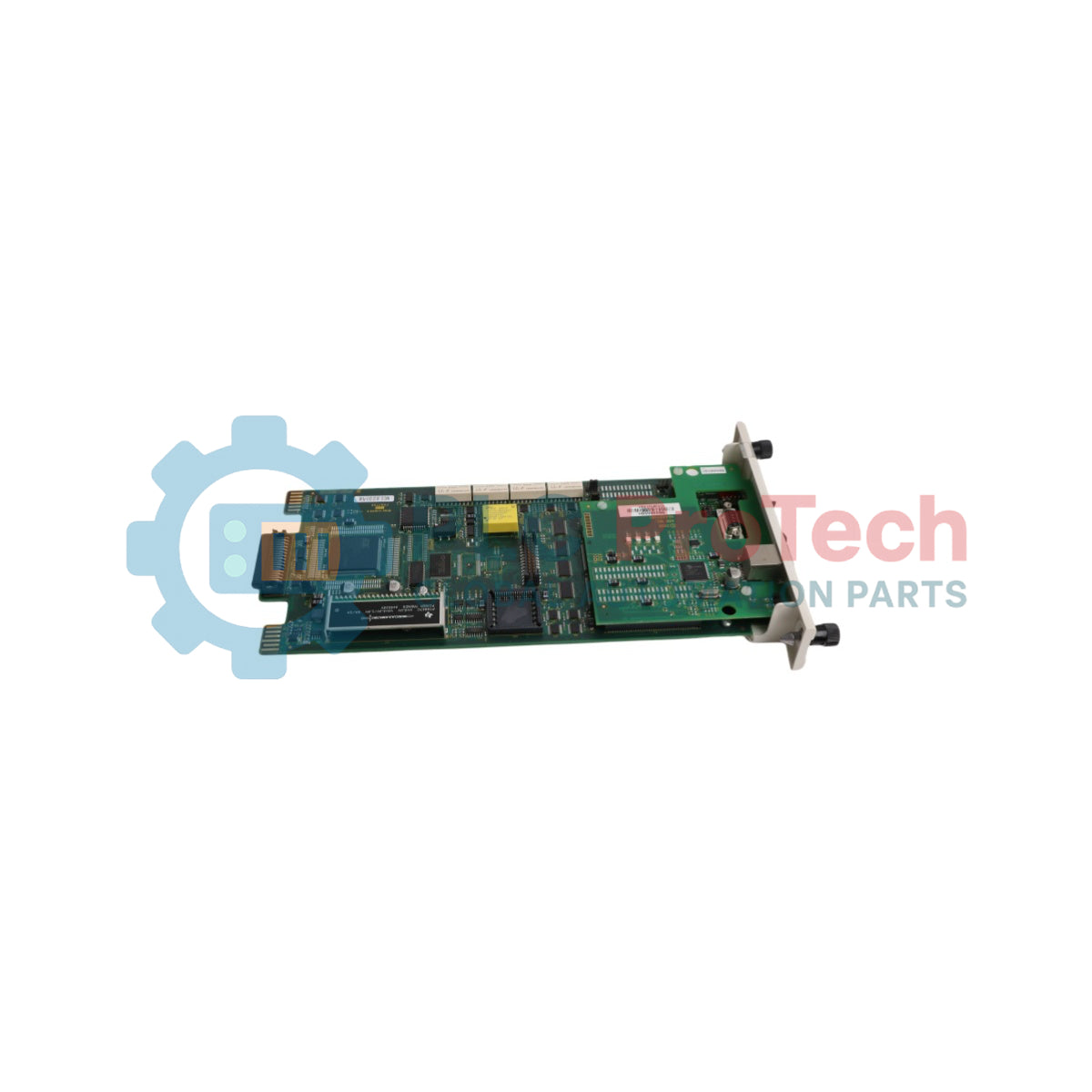

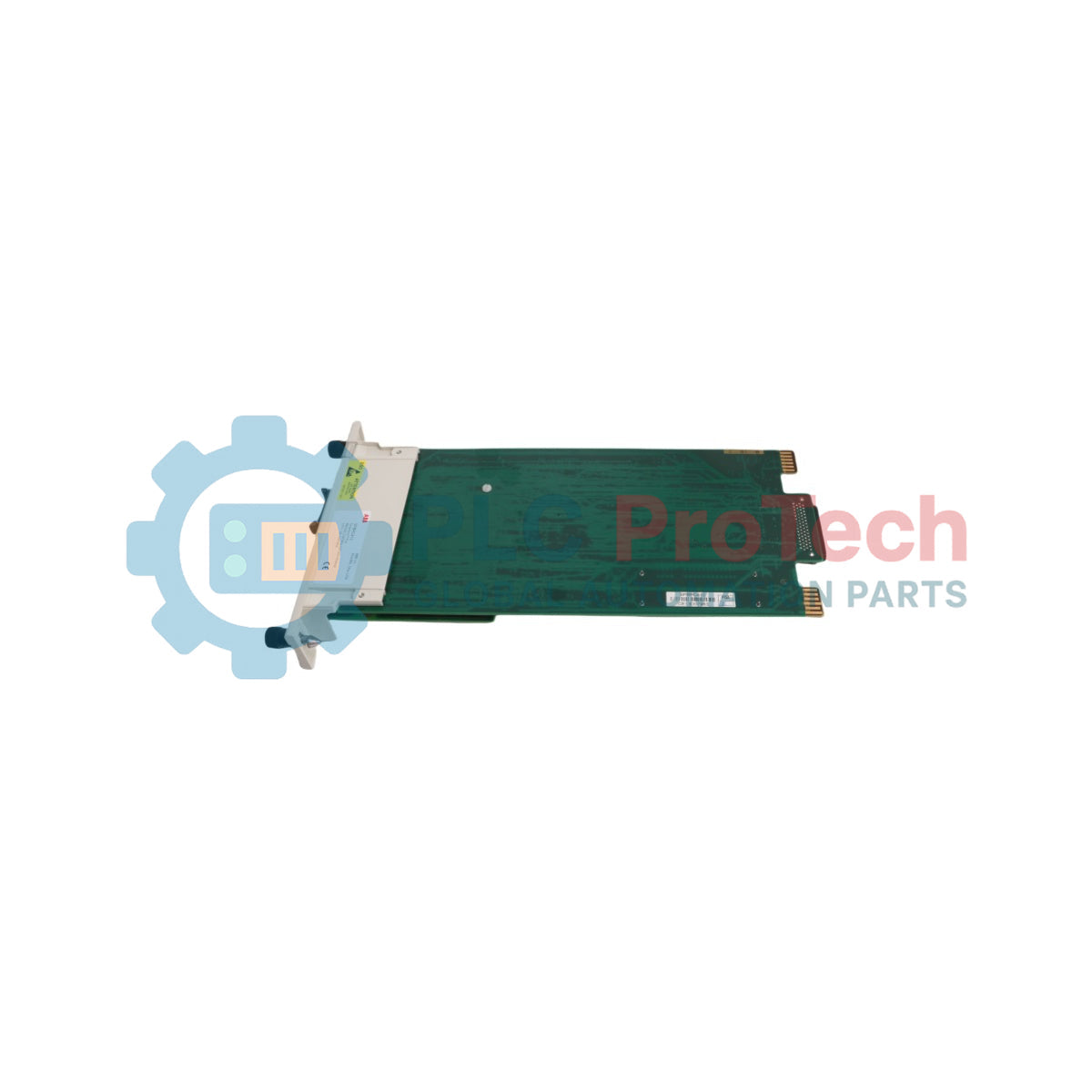

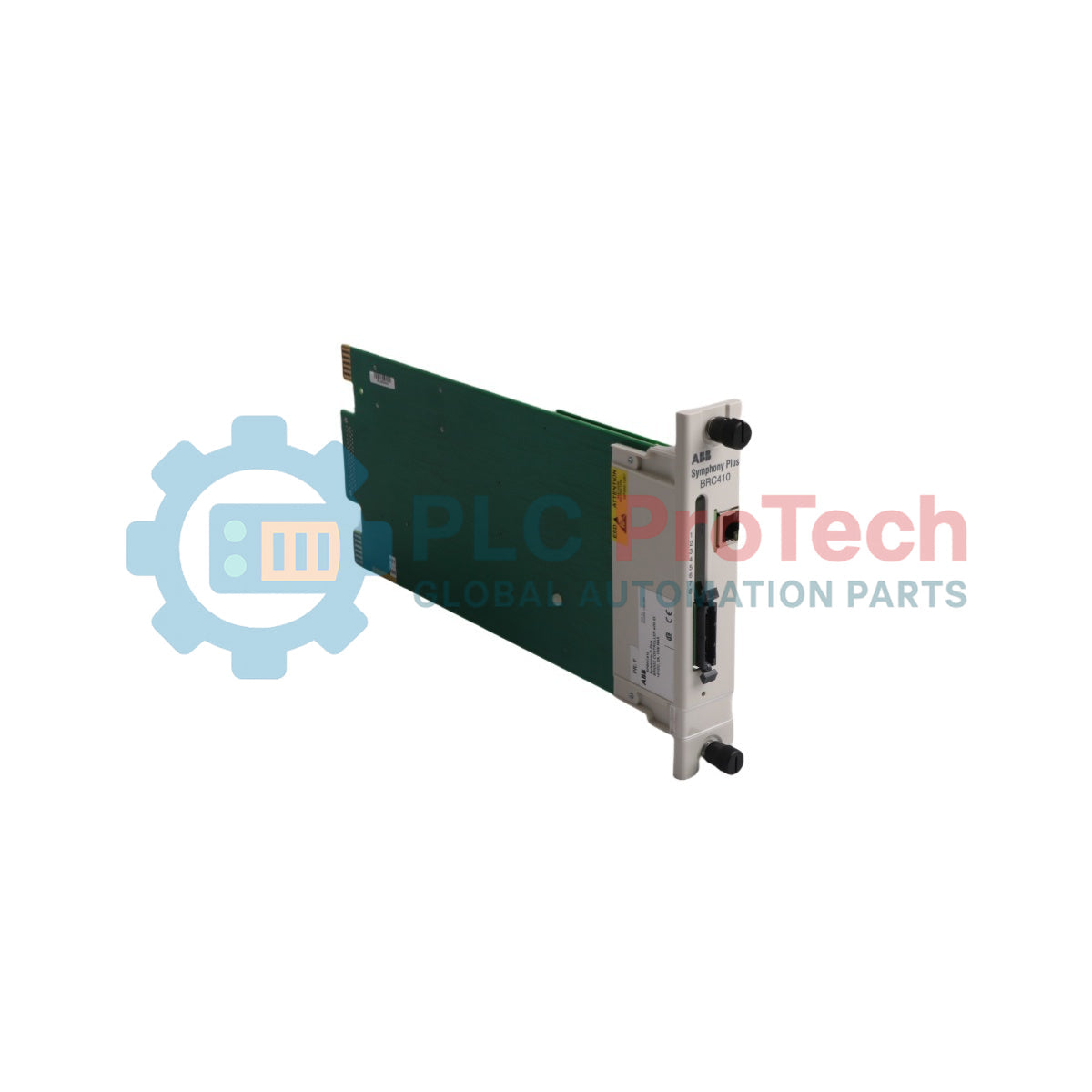

کنترل‌کننده Symphony Plus با رابط Modbus TCP ABB SPBRC410

کنترلر فرآیند با عملکرد بالا ABB SPBRC410 برای معماری سیستم کنترل توزیع‌شده Symphony Plus طراحی شده است. این واحد مرکزی که در پلتفرم S+ HR Series (Harmony Rack) فعالیت می‌کند، الگوریتم‌ها و توالی‌های کنترل پیچیده را اجرا کرده و ارتباطات زیرسیستم چندکاناله I/O را مدیریت می‌کند. مجهز به رابط Modbus TCP بومی، ABB SPBRC410 اتصال اترنت دوطرفه مستقیم به زیرسیستم‌های الکترونیکی پایین‌دستی، دستگاه‌های الکترونیکی هوشمند (IED) و مراکز کنترل موتور را بدون نیاز به سخت‌افزار دروازه کمکی فراهم می‌کند.

ویژگی‌ها

• پروتکل Modbus TCP کلاینت/سرور داخلی: امکان ارسال پیام‌های Modbus با سرعت بالا را از طریق کانال‌های استاندارد اترنت صنعتی فراهم می‌کند.
• سازگاری با فرم فاکتور رک هارمونی: به‌راحتی در اسلات‌های رک Symphony Plus و Bailey Infi 90 قدیمی نصب می‌شود.
• پشتیبانی باتری لیتیومی داخلی: دارای باتری دکمه‌ای لیتیومی ۵ گرمی برای پشتیبان‌گیری از متغیرهای پیکربندی و پارامترهای حافظه فرار بلادرنگ.
• پردازش اجرایی بلادرنگ مقاوم: به طور همزمان حلقه‌های کنترل سریع، بلوک‌های ریاضی گسترده و منطق قفل‌گذاری پیچیده را مدیریت می‌کند.

کاربردها

• حلقه‌های اصلی کنترل مداوم دیگ بخار و بهینه‌سازی احتراق در نیروگاه‌ها.
• یکپارچه‌سازی اتوماسیون پست برق از طریق گزارش‌دهی Modbus TCP از رله‌های حفاظتی و کنتورهای برق.
• مدیریت برنامه‌های کنترل فرآیند در مقیاس بزرگ در کارخانه‌های شیمیایی، تصفیه آب و تولید کاغذ.

مشخصات فنی

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

SPBRC410 مسیر عملکردی مناسبی برای کارخانه‌هایی است که از کنترلرهای قدیمی BRC100، BRC200 یا BRC300 ارتقا می‌یابند. این کارت پیکربندی‌های بلوک عملکرد موجود را اجرا کرده و قابلیت‌های یکپارچه‌سازی مستقیم اترنت را فراهم می‌کند. هنگام وارد کردن گرافیک‌های پیکربندی قدیمی از طریق Composer، اطمینان حاصل کنید که همه بلوک‌های عملکرد به‌صورت متقاطع کامپایل شده‌اند تا از نسخه کتابخانه فرم‌ویر هدف که توسط پلتفرم کنترلر جدید استفاده می‌شود، پشتیبانی کنند.

اشکالات کاربردی و نکات مهندسی

از آنجا که این کارت تراکنش‌های مودباس TCP زمان واقعی را همراه با حلقه‌های کنترل فرآیند حیاتی مدیریت می‌کند، معیارهای بار شبکه در رابط اختصاصی باید کنترل شود. حجم بالای ترافیک چندپخشی مدیریت‌نشده یا ساختارهای پرس‌وجوی نامناسب از مسترهای مودباس شخص ثالث می‌تواند زمان پاسخ پردازش را افزایش داده و باعث تأخیر موقت حلقه یا افت چرخه وضعیت منطق شود.

نکات راه‌اندازی و سیم‌کشی

قبل از راه‌اندازی کارت، اطمینان حاصل کنید که باتری دکمه‌ای لیتیومی ۵ ولتی کاملاً درگیر و در محدوده ولتاژ نرمال خود کار می‌کند تا از از دست رفتن داده‌ها در طول چرخه‌های برق جلوگیری شود. جداول آدرس مودباس باید با پارامترهای آفست دقیق پیکربندی شوند. کابل‌کشی پچ اترنت صنعتی با شیلد مناسب باید به‌طور ایمن از واحد ترمینیشن جفت‌شده به سوئیچ شبکه محلی هدایت شود تا از القای الکترومغناطیسی کابل‌های ولتاژ بالا جلوگیری شود.
