تولیدکننده: ABB
شماره محصول: ACS55-01E-04A3-2
کشور سازنده:سوئد
نوع محصول: درایو Micro AC
بارکد: 85044095
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 700g
ابعاد: ۷۲ میلیمتر × ۱۷۰ میلیمتر × ۱۵۶ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
معرفی محصول

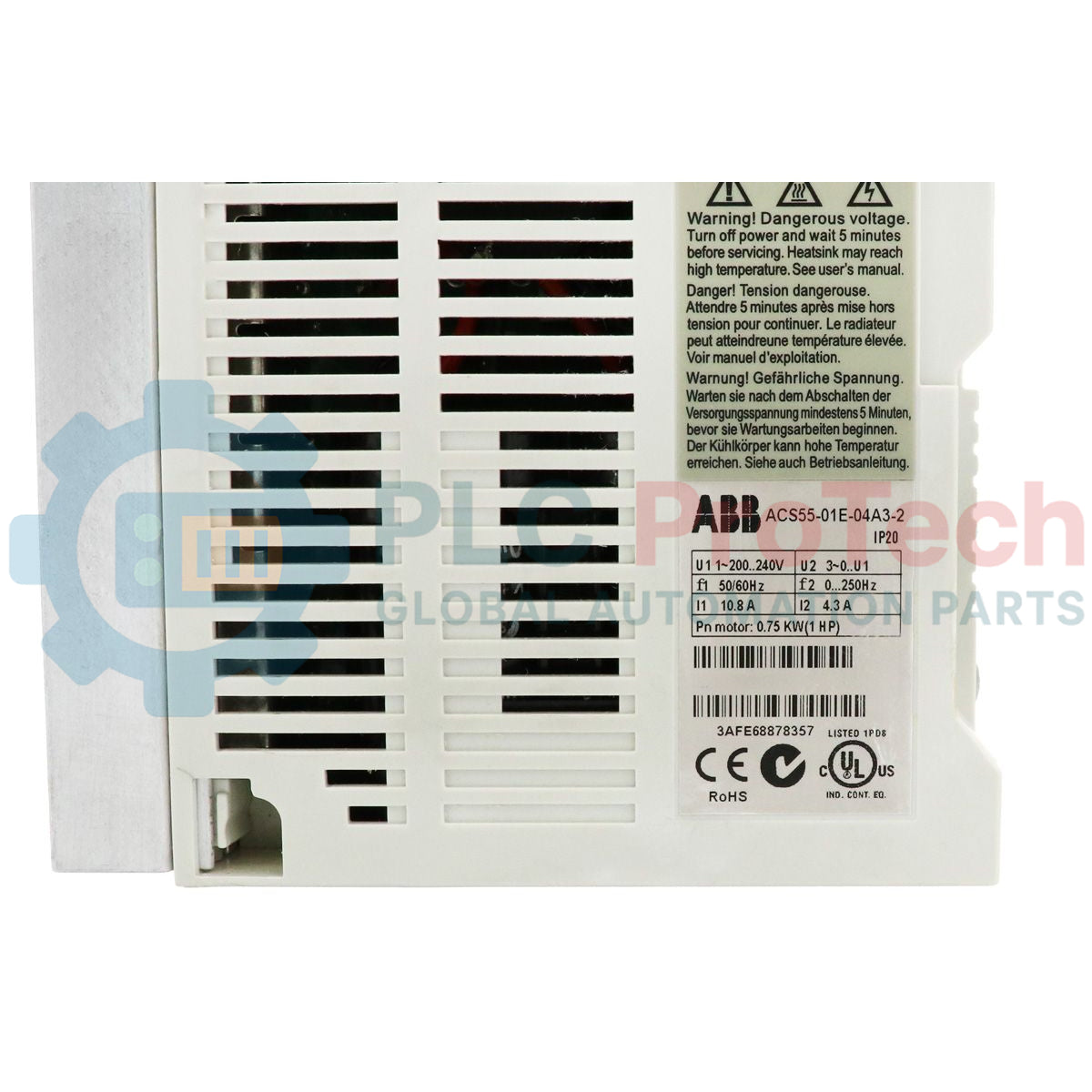

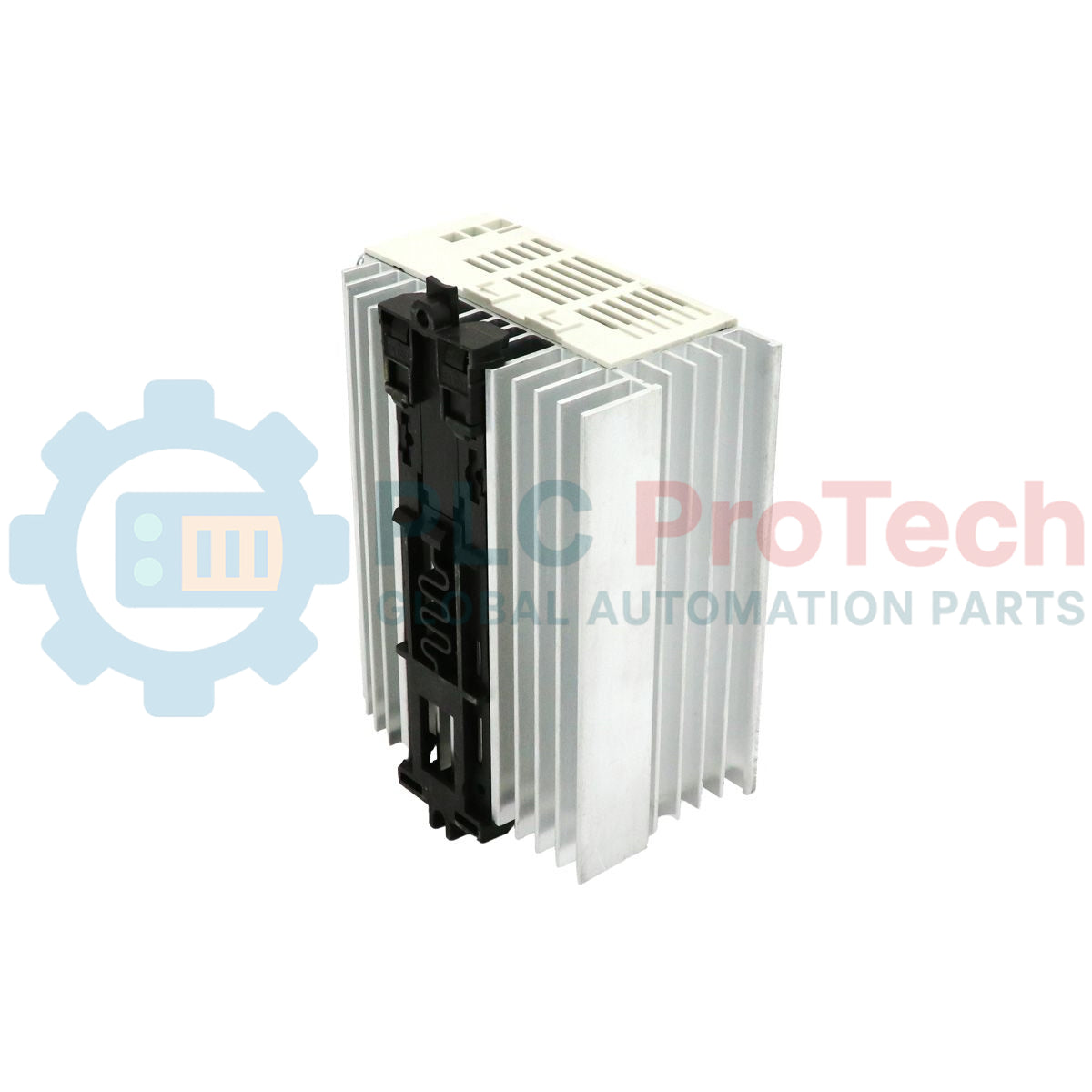

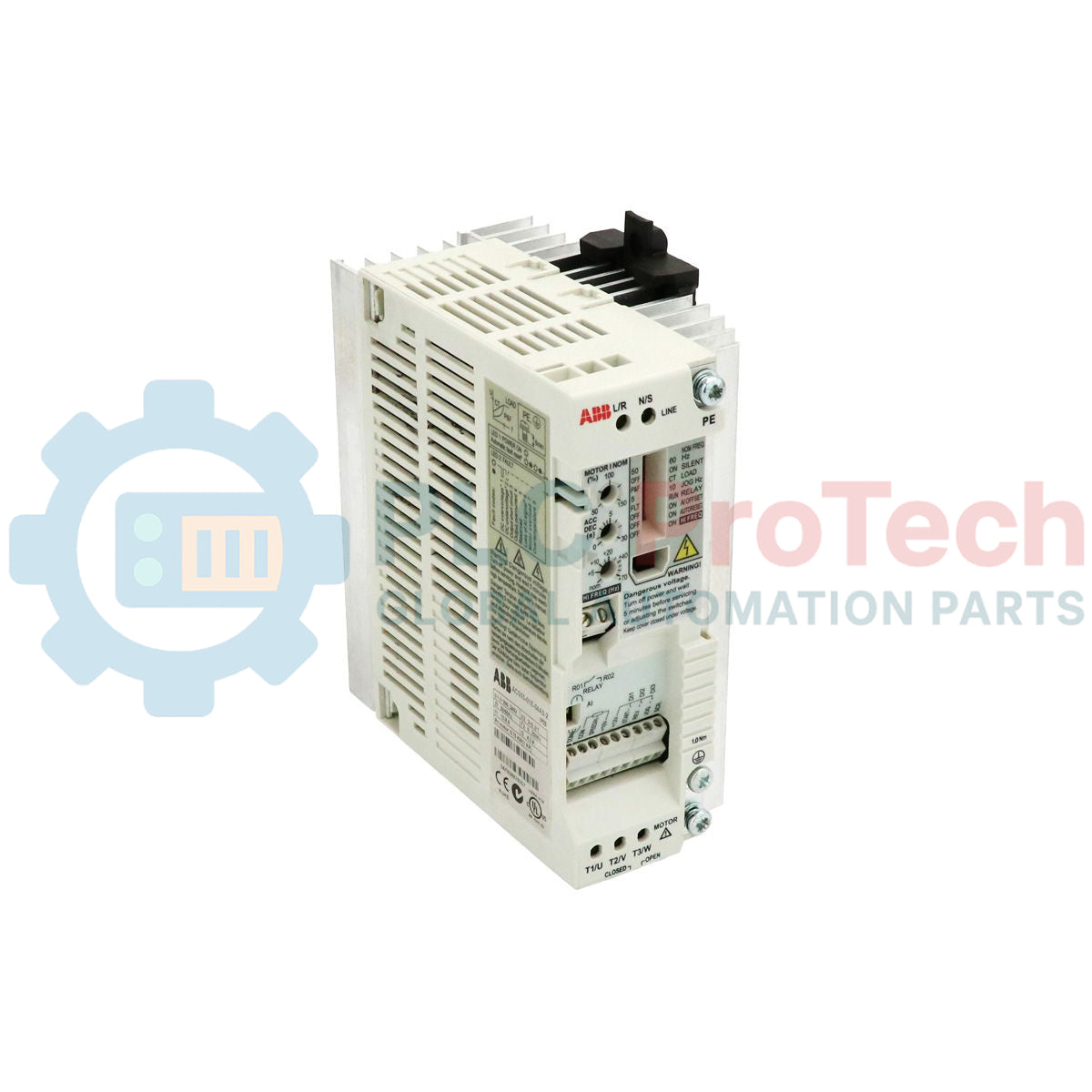

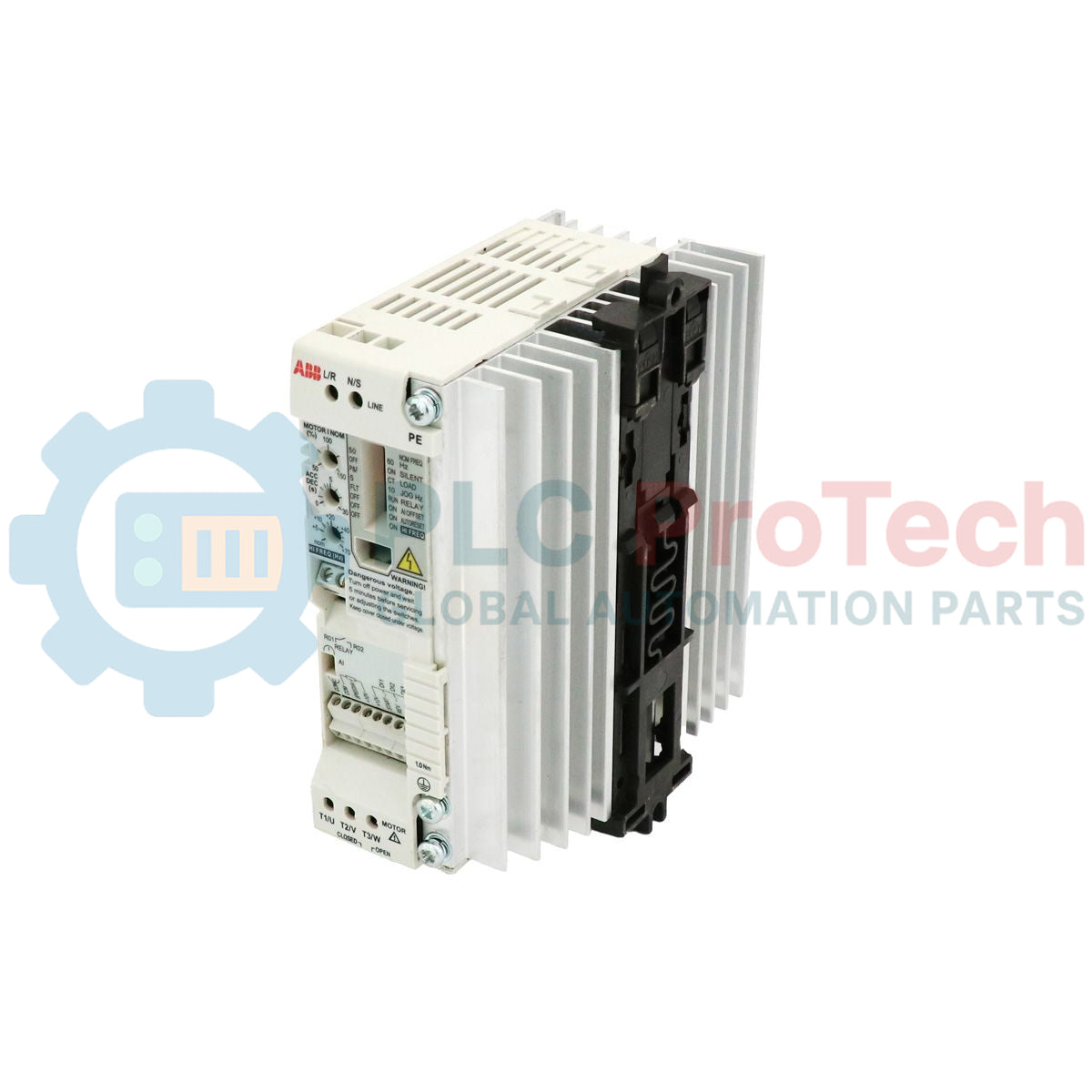

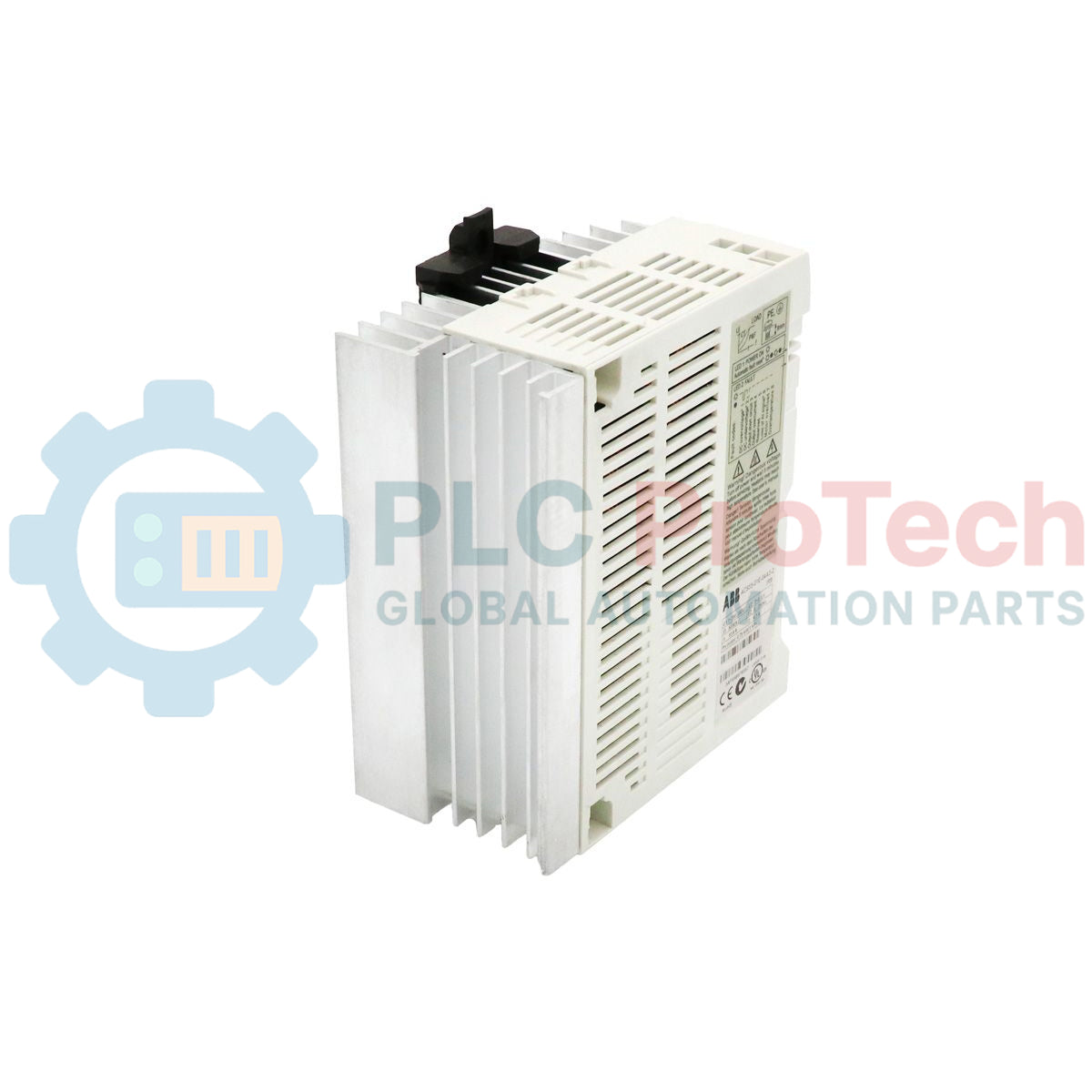

ACS55-01E-04A3-2 یک درایو AC میکرو و فشرده از سری ABB ACS55 است که برای کاربردهای کنترل سرعت موتورهای کوچک با ورودی برق تکفاز و خروجی موتور سهفاز طراحی شده است. این درایو با ولتاژ ورودی ۲۰۰-۲۴۰ VAC کار میکند و توان نامی موتور ۰٫۷۵ کیلووات و جریان خروجی پیوسته ۴٫۳ آمپر را فراهم میکند.
این درایو معمولاً در سیستمهای نقاله فشرده، پمپهای کوچک، تجهیزات اتوماسیون کارگاهی، سیستمهای کمکی HVAC، فنها، سیستمهای کنترل دروازه و ماشینآلات صنعتی سبککار، که فضای تابلو در آنها محدود است، نصب میشود. فیلتر یکپارچه EMC و ساختار نصب روی ریل DIN، نصب آن را درون محفظههای الکتریکی استاندارد مورد استفاده در ماشینآلات OEM و سیستمهای اتوماسیون ساختمان ساده میکنند.
پیکربندی فنی
| مدل ACS55-01E-04A3-2، کنترل موتور، حفاظت EMC و پایش اضافهبار را در معماری فشرده یک درایو میکرو یکپارچه میکند. | ویژگی |
|---|---|
| توضیحات | سری |
| سری درایو | منبع تغذیه ورودی |
| منبع تغذیه تکفاز ۲۰۰-۲۴۰ VAC | منبع تغذیه خروجی |
| اندازه فریم | B |
| خروجی موتور سهفاز | نصب روی ریل DIN یا دیوار |
| روش نصب | فیلتر EMC |
| داخلی | روش خنککاری |
| خنکشونده با هوا | عملکردهای حفاظتی |
| اضافهولتاژ، اضافهبار، اتصال کوتاه، اضافهبار موتور | IP20 |
درجه حفاظت محفظه
| مشخصات فنی | پارامتر |
|---|---|
| مقدار | مدل |
| ACS55-01E-04A3-2 | برند |
| ABB | نوع محصول |
| درایو AC میکرو | سری |
| ACS55 | توان نامی |
| ۰٫۷۵ کیلووات | توان اسب |
| ۱ hp | 200-240 VAC |
| ولتاژ ورودی | فاز ورودی |
| تکفاز | ولتاژ خروجی |
| ۰-U1 | فاز خروجی |
| سهفاز | جریان خروجی پیوسته |
| ۴٫۳ آمپر | حداکثر جریان خروجی |
| جریان ورودی | ۱۰٫۸ آمپر |
| فرکانس سوئیچینگ | ۵ کیلوهرتز استاندارد، حداکثر ۱۶ کیلوهرتز |
| تلفات توان | ۵۱ W |
| درجه حفاظت | IP20 |
| نوع نصب | نصب روی ریل DIN یا دیوار |
| اندازه فریم | B |
| دمای کارکرد | ۲۰- تا ۴۰+ درجه سانتیگراد |
| حداکثر دمای محیط | +۵۰ درجه سانتیگراد با کاهش ظرفیت |
| عرض | ۷۲ میلیمتر |
| ارتفاع | ۱۲۸ میلیمتر |
| ارتفاع کل | ۱۷۰ میلیمتر |
| عمق | ۱۵۶ میلیمتر |
| حداکثر اندازه کابل | ۲٫۵ میلیمتر مربع |
EMC و شیلدینگ: مدل ACS55-01E-04A3-2 دارای فیلتر داخلی EMC است. برای حفظ انطباق با الزامات دستورالعملهای CE، کابلهای موتور باید شیلددار باشند. شیلد باید در هر دو سمت درایو و جعبه ترمینال موتور، بهصورت ۳۶۰ درجه به زمین متصل شود. برای جلوگیری از کوپلینگ القایی و تداخل سیگنال، کابلهای کنترلی (ورودی/خروجی آنالوگ/دیجیتال) را بهصورت موازی با کابلهای قدرت موتور نصب نکنید.
مدیریت حرارتی و خنککاری:اگرچه ACS55 برای فضاهای فشرده طراحی شده است، دستگاه در بار کامل تقریباً 51 W گرما تلف میکند. هنگام نصب چند دستگاه در کنار یکدیگر، حداقل فاصله 25 میلیمتر را در هر دو طرف درایو حفظ کنید. اگر دمای محیط از 40°C بیشتر شود، جریان خروجی باید بهازای هر 1°C افزایش، تا 50°C، یک درصد کاهش یابد.
حفاظت با فیوز و مدار:حفاظت ورودی برای محافظت از درایو در برابر گذراهای خط الزامی است. برای تأسیسات IEC از فیوزهای کلاس gG با جریان 16 A استفاده کنید. برای تأسیسات منطبق با UL از فیوزهای کلاس CC یا T با جریان 20 A استفاده کنید. برای راهاندازی یا توقف موتور، در سمت خروجی درایو از کنتاکتور استفاده نکنید؛ در عوض از منطق کنترلی یکپارچه درایو استفاده کنید.
جداسازی سیمکشی:حداقل فاصله 200 میلیمتر را بین سیمکشی کنترلی و سیمکشی قدرت حفظ کنید. اگر کابلها باید از یکدیگر عبور کنند، این کار باید با زاویه 90 درجه انجام شود. مطمئن شوید سطح مقطع کابل از 2.5 میلیمتر مربع بیشتر نباشد تا در ترمینالها جا بگیرد.

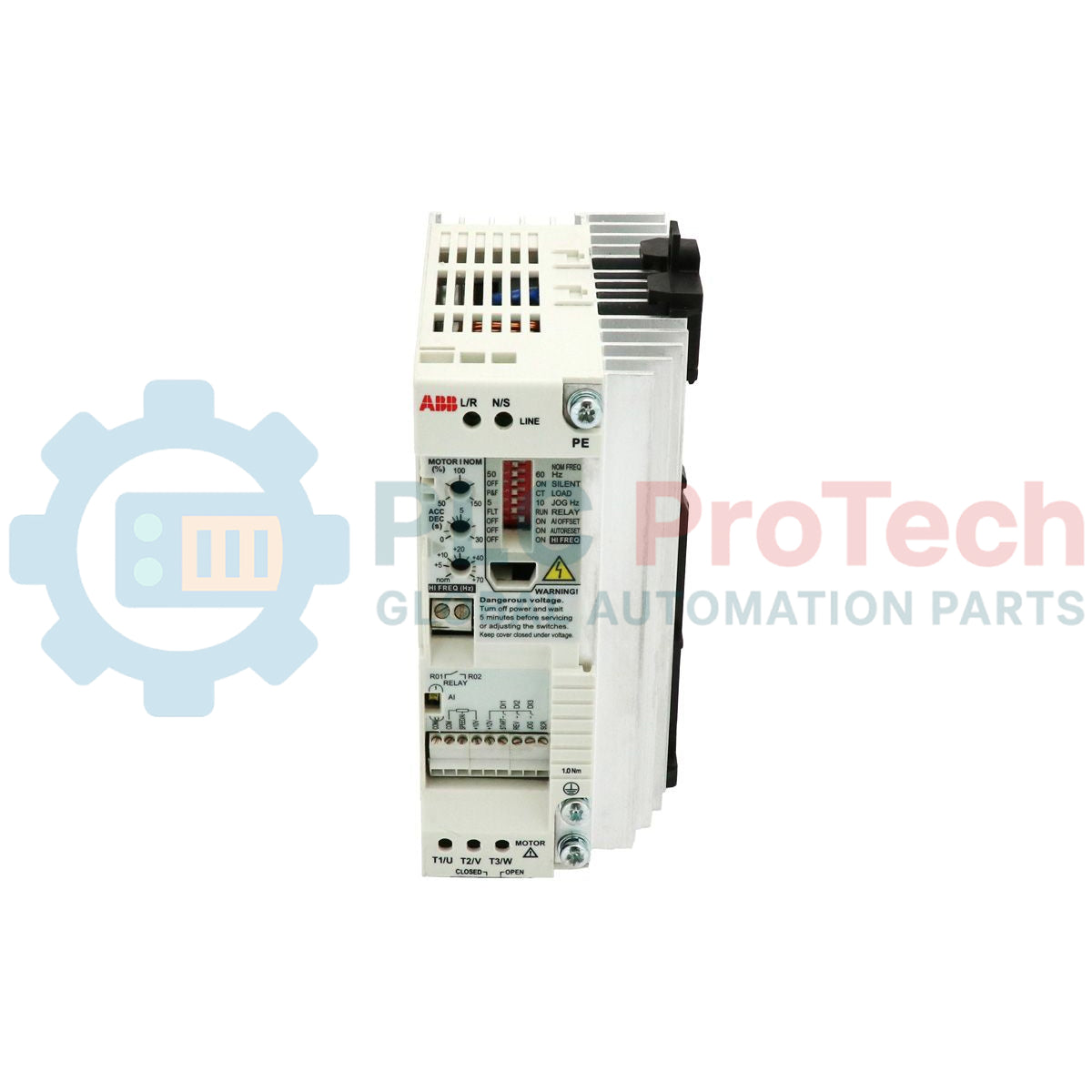

س: وضعیت LED روی پنل جلویی چه چیزی را نشان میدهد؟پ: LED سبز نشان میدهد برق وصل است و درایو عملیاتی است. LED قرمز نشاندهنده وضعیت خطا است. خطاهای رایج شامل اضافهجریان (که معمولاً در اثر اتصال کوتاه یا گیر مکانیکی ایجاد میشود) یا افت ولتاژ هستند.
س: چگونه خطای «قطع ورودی آنالوگ» را برطرف کنم؟پ: صحت منبع سیگنال 0-10V یا 4-20mA را بررسی کنید. مطمئن شوید کلید DIP مربوط به نوع ورودی آنالوگ در وضعیت صحیح قرار دارد و مرجع زمین سیگنال با ترمینالهای کنترلی درایو مشترک است.
س: آیا میتوان از این درایو با موتور تکفاز استفاده کرد؟پ: خیر. ACS55-01E-04A3-2 ورودی تکفاز را میپذیرد، اما منحصراً برای راهاندازی موتورهای القایی آسنکرون سهفاز طراحی شده است. تلاش برای اتصال موتور تکفاز باعث خطای فقدان فاز یا اضافهجریان میشود.
س: فرکانس سوئیچینگ چگونه تنظیم میشود؟پ: فرکانس سوئیچینگ از طریق پارامترهای داخلی یا کلیدهای DIP تنظیم میشود. اگرچه فرکانسهای بالاتر (تا 16 کیلوهرتز) صدای آکوستیک موتور را کاهش میدهند، تلفات حرارتی درایو را افزایش میدهند و ممکن است به کاهش بیشتر جریان خروجی نیاز داشته باشند.
