ABB

درایو AC ولتاژ پایین ACS800 ABB مدل ACS800-01-0005-5

SKU ACS800-01-0005-3

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: ABB

  • شماره محصول: ACS800-01-0005-3

  • کشور سازنده:سوئد

  • نوع محصول: درایو AC ولتاژ پایین

  • بارکد: 85044095

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 9000g

  • ابعاد: ۴۰۵ میلی‌متر × ۱۶۵ میلی‌متر × ۲۲۶ میلی‌متر

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

مروری بر محصول

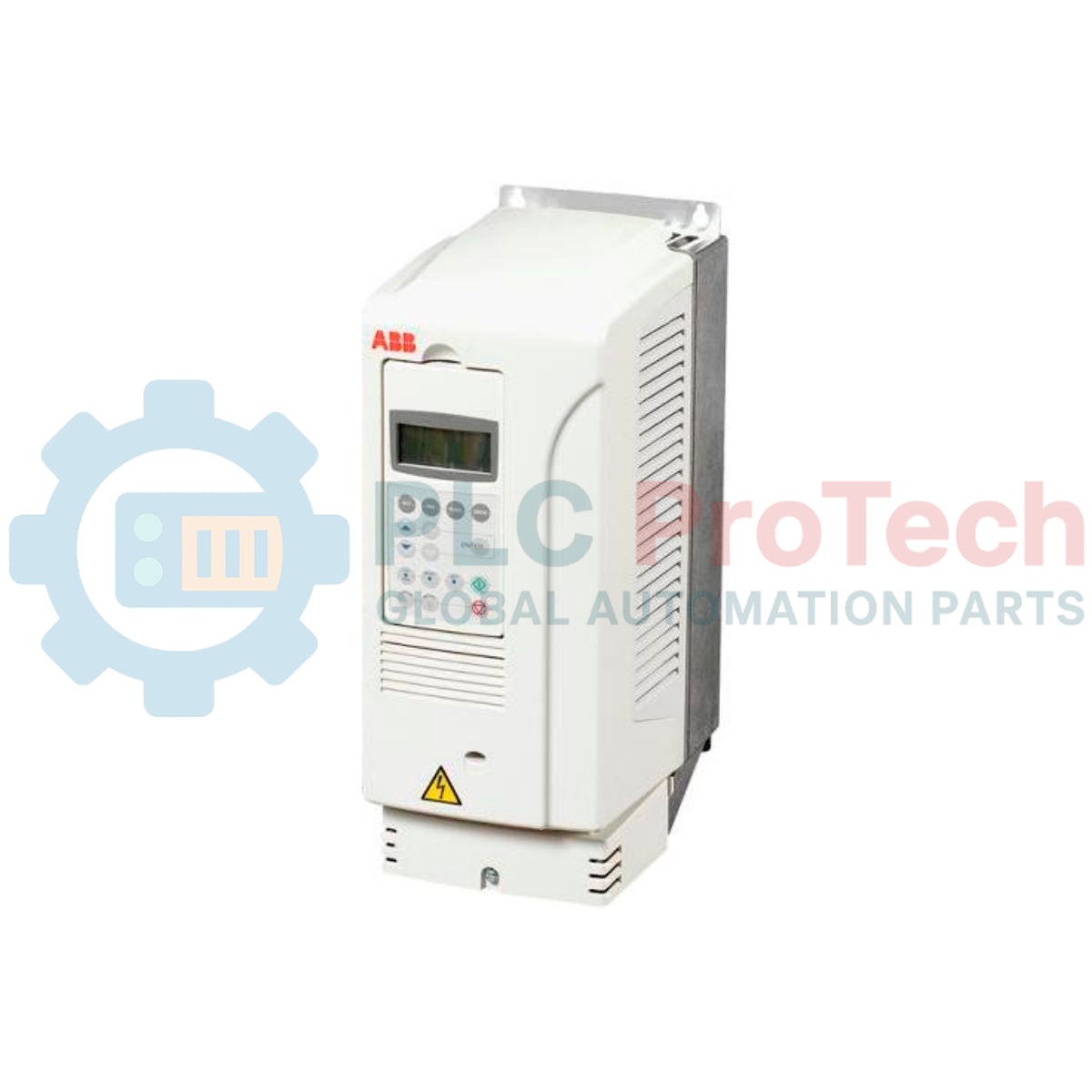

ABB ACS800-01-0005-5 یک درایو AC کم‌ولتاژ با نصب دیواری است که به سری صنعتی ACS800 تعلق دارد. این درایو برای کنترل دقیق سرعت و گشتاور موتورهای القایی سه‌فاز در کاربردهای صنعتی دشوار طراحی شده است. این درایو با منبع ورودی ۳۸۰ تا ۵۰۰ ولت کار می‌کند و توان خروجی نامی آن ۳ kW (۴ hp) با جریان خروجی پیوسته ۶٫۲ A است.

معماری ACS800-01 که بر پایه اندازه فریم فشرده R2 ساخته شده است، از فناوری کنترل مستقیم گشتاور (DTC) استفاده می‌کند و در بسیاری از کاربردهای گشتاور متغیر و گشتاور ثابت، عملکرد بالایی را بدون نیاز الزامی به بازخورد انکودر ارائه می‌دهد. کاربردهای رایج شامل پمپ‌های گریز از مرکز، فن‌های صنعتی، نوارنقاله‌های کوچک و میکسرها هستند. این دستگاه دارای چوک داخلی برای کاهش هارمونیک‌هاست و قابلیت توسعه گسترده ورودی/خروجی را برای یکپارچه‌سازی در محیط‌های تحت کنترل DCS و PLC ارائه می‌دهد.

پیکربندی فنی

ویژگی جزئیات
مدل ACS800-01-0005-5
برند ABB
نوع محصول مبدل‌های فرکانس / درایوهای AC
سری ACS800
اندازه فریم R2
تعداد فازها سه‌فاز
ولتاژ ورودی (Uin) ۳۸۰ ... ۵۰۰ V AC
فرکانس ورودی ۴۸ ... ۶۳ Hz
توان خروجی (کاربری عادی) ۳ kW
جریان خروجی (کاربری عادی) ۶٫۲ A
توان خروجی (کاربری سنگین) ۲٫۲ kW
جریان خروجی (کاربری سنگین) ۴٫۲ A
سطح بازدهی IE2 (۹۷٫۸٪ در نقطه ۹۰/۱۰۰٪)
نوع نصب نصب دیواری
ابعاد (ارتفاع × عرض × عمق) ۴۰۵ میلی‌متر × ۱۶۵ میلی‌متر × ۲۲۶ میلی‌متر
وزن خالص ۹ کیلوگرم
دمای کاری حداکثر ۵۰ °C (در دماهای بالاتر از ۴۰ °C ممکن است کاهش ظرفیت اعمال شود)

اطلاعات سفارش

برای مدیریت تدارکات و چرخه عمر قطعات یدکی، از شناسه‌های زیر استفاده کنید.

شناسه مقدار
شناسه محصول 64602764
نام‌گذاری نوع ABB ACS800-01-0005-5
EAN 6410038040055
شماره تعرفه گمرکی 85044085
رده WEEE تجهیزات کوچک (هیچ بُعدی بیش از ۵۰ سانتی‌متر نیست)

راهنمای مهندسی و نصب

EMC و شیلدینگ:

برای مطابقت با رده C2/C3 استاندارد EMC، از کابل‌های موتور متقارن و شیلددار استفاده کنید. اطمینان حاصل کنید که شیلد کابل در هر دو انتها، یعنی سمت درایو (با استفاده از صفحه اتصال زمین داخلی) و سمت موتور، در تمام ۳۶۰ درجه به زمین متصل شده باشد. برای جلوگیری از تداخل القایی، کابل‌های کنترل باید حداقل ۲۰۰ میلی‌متر از کابل‌های قدرت فاصله داشته باشند.

خنک‌کاری و تهویه تابلو:

فریم R2 مدل ACS800-01 گرما را از طریق فن خنک‌کننده داخلی دفع می‌کند. حداقل فاصله 200 میلی‌متر در بالا و پایین درایو و فاصله 0 میلی‌متر در طرفین را برای نصب ماژولار رعایت کنید. اگر چند واحد را در یک تابلو نصب می‌کنید، بررسی کنید که مجموع تلفات مطلق (حداکثر 84 وات برای این مدل) از ظرفیت دفع حرارت تابلو بیشتر نباشد.

اتصال به زمین و ایمنی:

درایو باید به شینه ارت حفاظتی (PE) متصل شود. جریان نشتی معمولاً از 3.5 میلی‌آمپر AC بیشتر است؛ بنابراین اتصال ثابت ارت حفاظتی الزامی است. در شبکه‌های IT (بدون اتصال به زمین)، فیلتر EMC داخلی باید قطع شود تا از آسیب به مدارهای داخلی درایو جلوگیری شود.

چرخه عمر و نگهداری:

سری ACS800-01 محصولی باسابقه است. برای نصب‌های جدید، وضعیت چرخه عمر فعلی (فعال/کلاسیک/محدود/منسوخ) را از پشتیبانی فنی بررسی کنید. برای به حداقل رساندن زمان خرابی، توصیه می‌شود تعدادی فن خنک‌کننده فریم R2 و پنل‌های کنترلی (CDP-312R) در انبار نگهداری شود.

پرسش‌های متداول سخت‌افزار

Q: آیا این درایو می‌تواند در کاربردهای سنگین، یک موتور را راه‌اندازی کند؟

A: بله، اما توان نامی باید به 2.2 کیلووات کاهش یابد و حد جریان پیوسته 4.2 آمپر باشد. این امر ظرفیت اضافه‌بار لازم، یعنی 150٪ برای 1 دقیقه در هر 5 دقیقه، را فراهم می‌کند.

Q: عدد «5» در انتهای کد مدل چه اهمیتی دارد؟

A: پسوند «-5» نشان‌دهنده محدوده ولتاژ 380 تا 500 ولت است. این مدل با شبکه‌های 690 ولتی سازگار نیست.

Q: آیا به چاپر ترمز جداگانه نیاز است؟

A: مدل ACS800-01-0005-5 (فریم R2) معمولاً برای ترمز احیاکننده به یک مقاومت ترمز خارجی نیاز دارد؛ اما بررسی کنید که چاپر ترمز داخلی به‌عنوان گزینه (+D150) نصب شده باشد.

Q: کدام پنل کنترلی با این واحد سازگار است؟

A: این درایو با پنل کنترلی CDP-312R سازگار است.
