تولیدکننده: ABB
شماره محصول: 3BSE032397R1
کشور سازنده:سوئد
نوع محصول: واحد پایه
بارکد: 85389091
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 500g
ابعاد: ۲۵ سانتیمتر × ۱۲ سانتیمتر × ۱۰ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

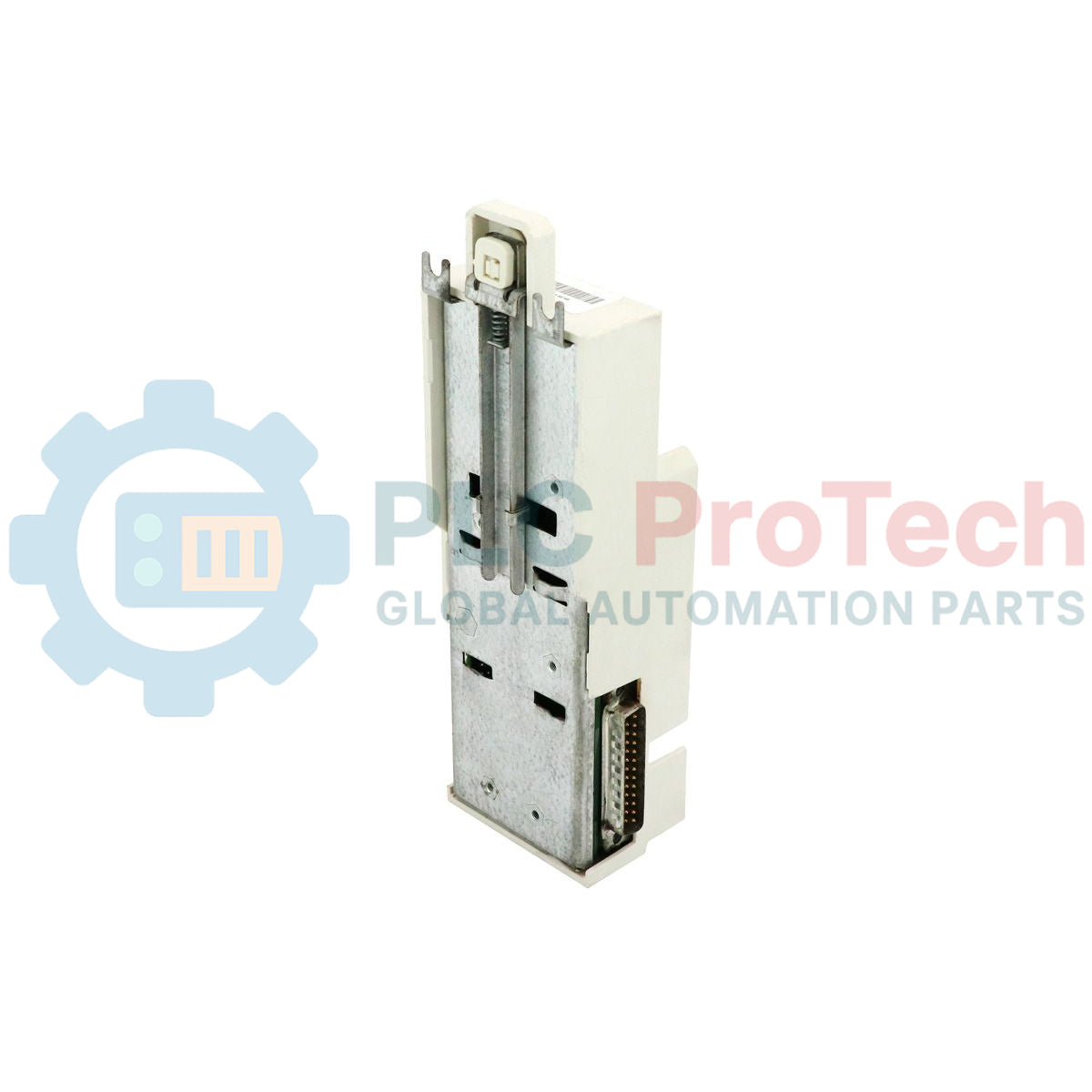

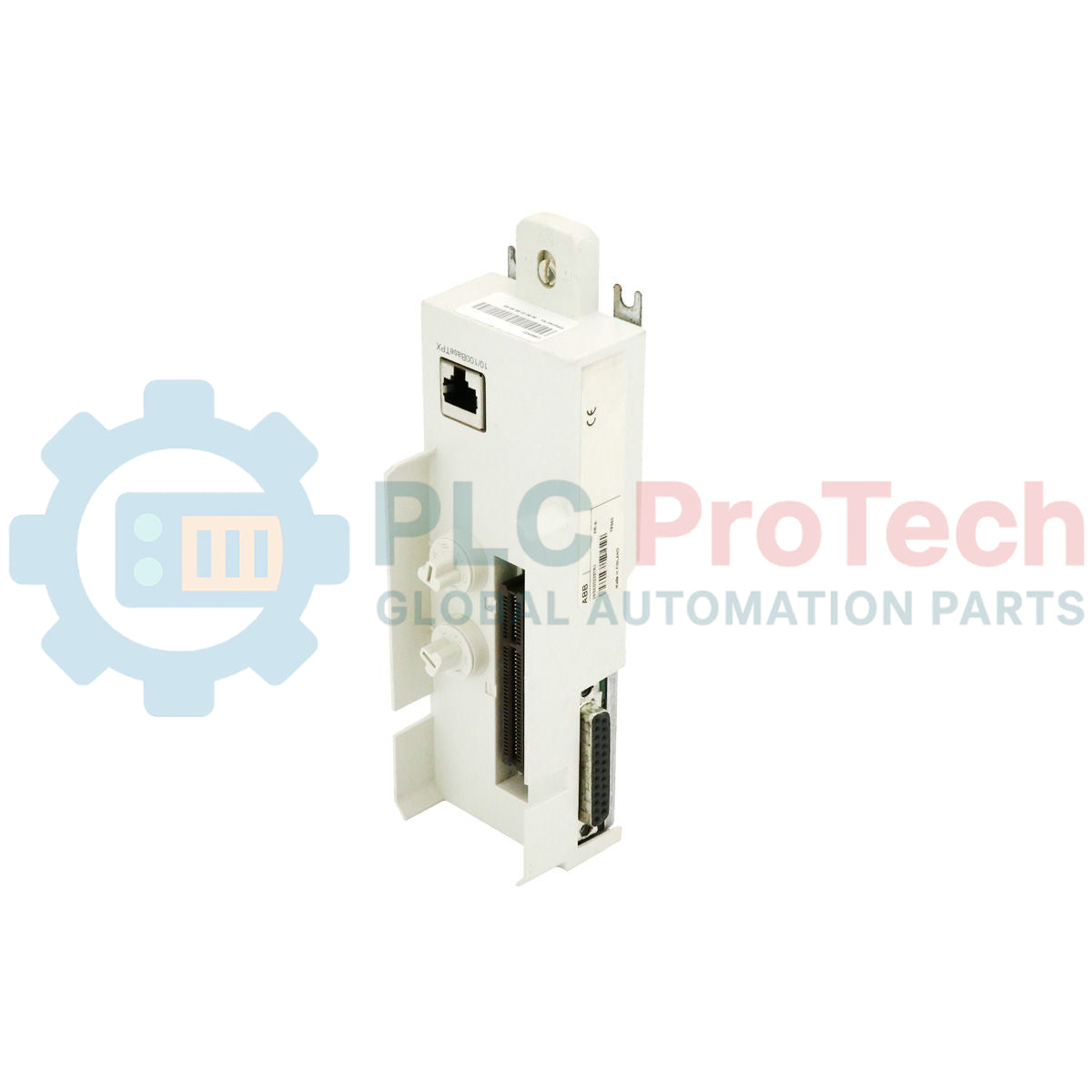

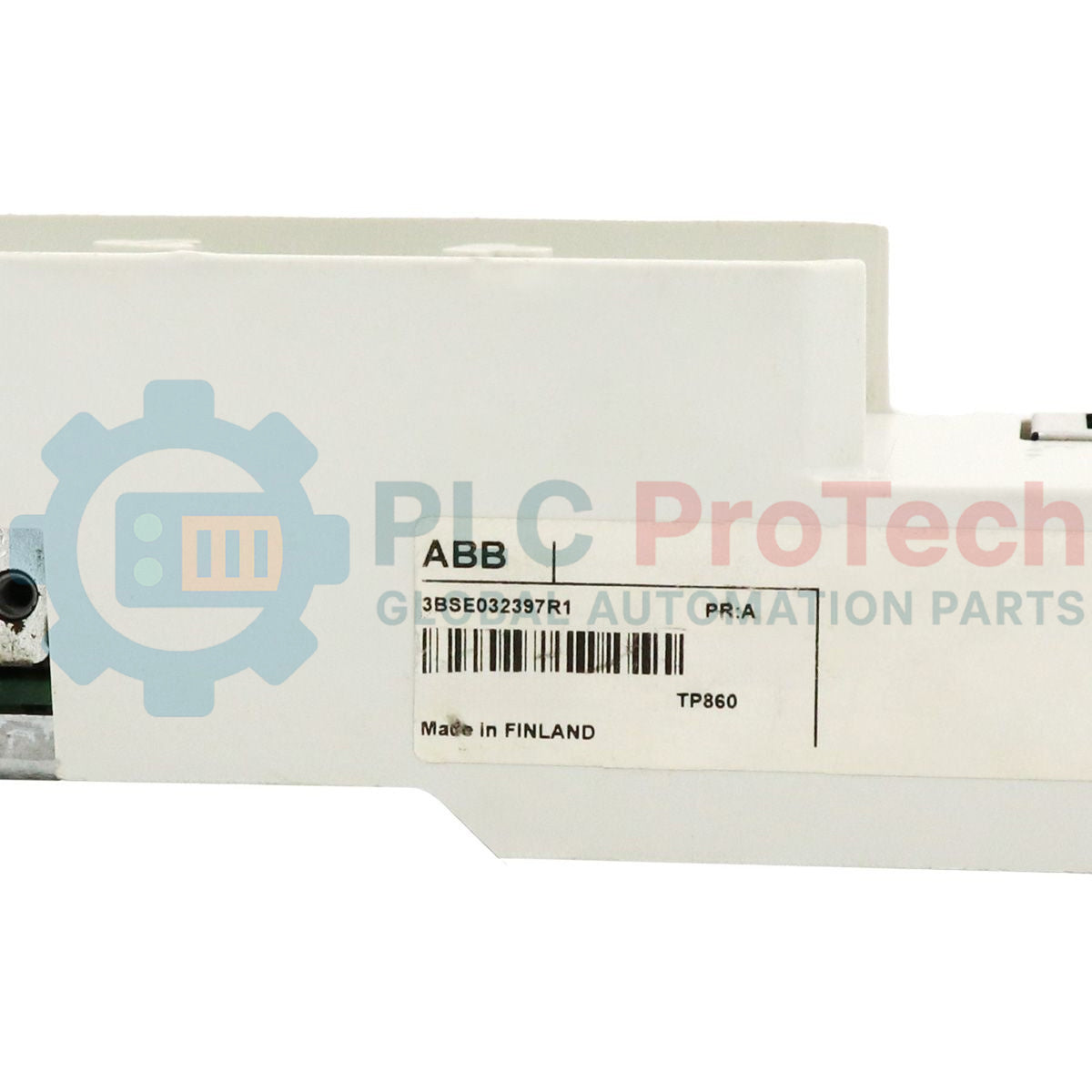

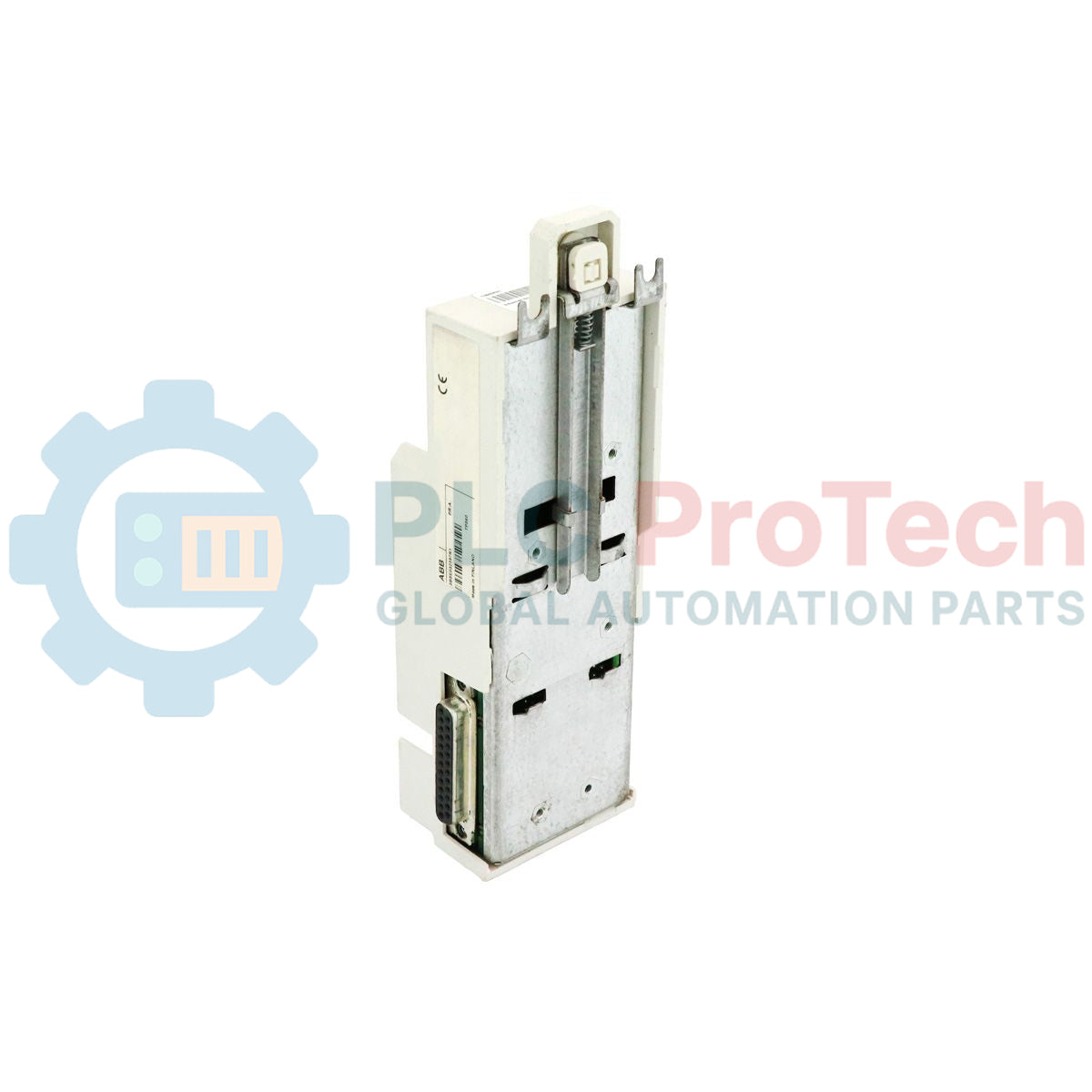

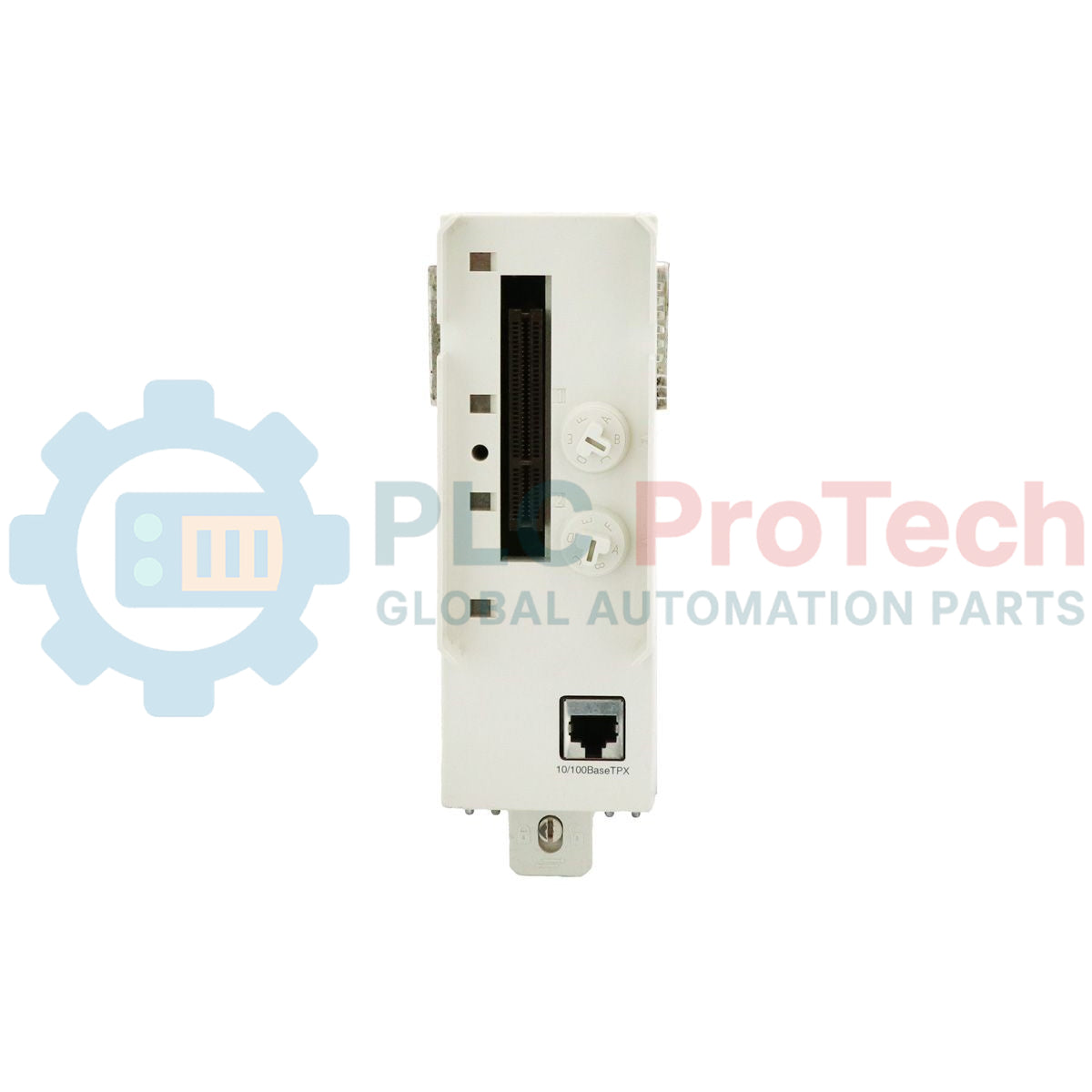

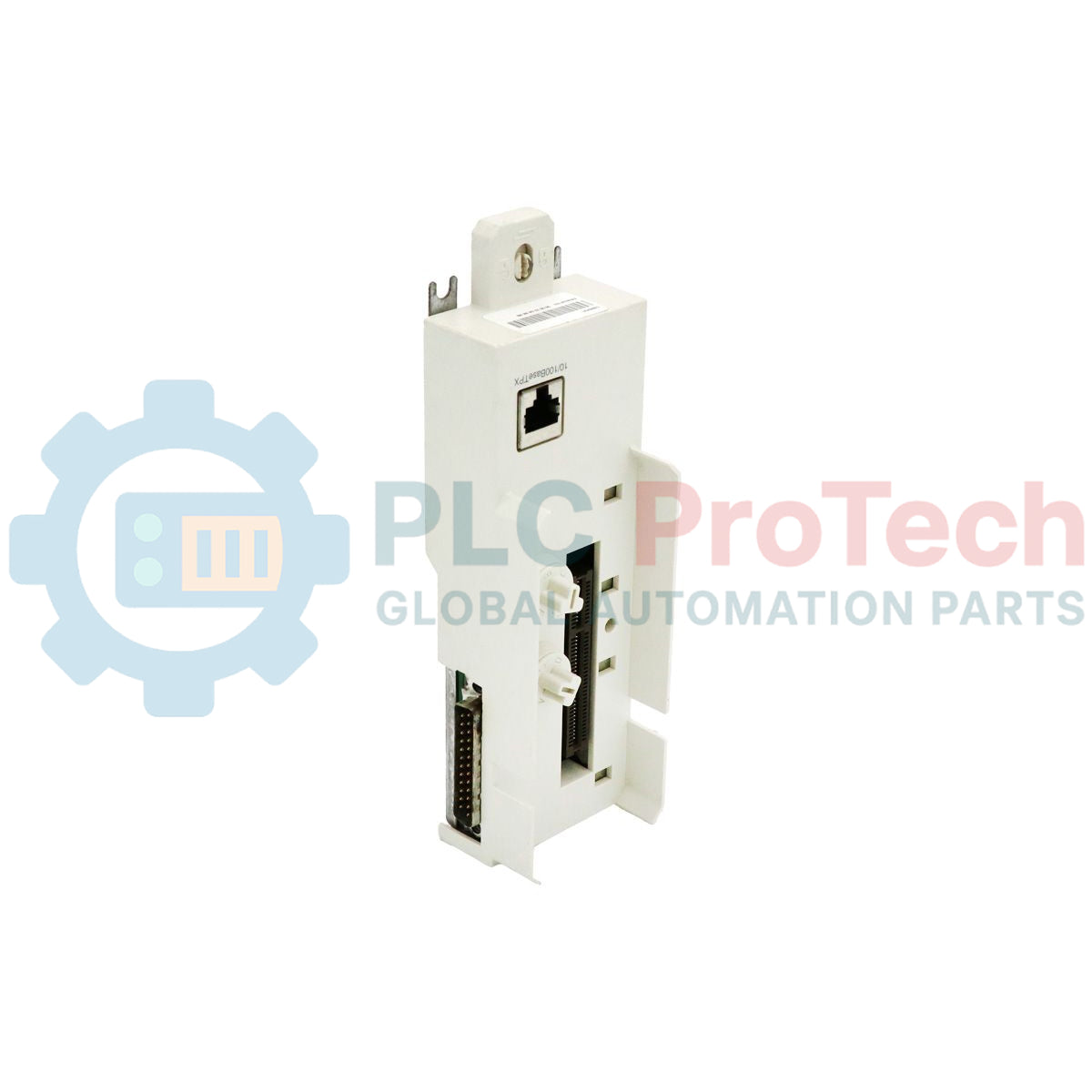

3BSE032397R1 (TP860) یک واحد پایه طراحی شده برای نصب کنترلرهای ABB AC 800M است. این سختافزار امکان نصب مکانیکی، اتصال الکتریکی بکپلین و پشتیبانی از رابط ماژولها برای ماژولهای ارتباطی و کنترلر AC 800M را فراهم میکند. واحد پایه TP860 تراز دقیق ماژولها و توزیع ایمن سیگنالها را در محیطهای کنترل Advant و 800xA تضمین میکند.
مهندسان از TP860 در صنایع فرآیندی مانند تولید برق، نفت و گاز، خمیر و کاغذ و کارخانههای شیمیایی استفاده میکنند. ساختار محکم آن قابلیت اطمینان ماژولها را افزایش داده و سایش کانکتورها را در طول عملیات بلندمدت کاهش میدهد. این واحد پایه نگهداری را با امکان تعویض سریع ماژولها بدون نیاز به سیمکشی مجدد ساده میکند. ابعاد جمعوجور آن از چیدمان فشرده در کابینتها پشتیبانی میکند و در عین حال فضای کافی برای خنکسازی و مسیرکشی کابلها را حفظ میکند. طراحی همچنین سازگاری با ماژولهای ارتباطی و سختافزار کنترلر AC 800M را تضمین میکند و زمان توقف سیستم را هنگام توسعه یا تعویض به حداقل میرساند.
واحد پایه TP860 رابط مکانیکی و الکتریکی برای ماژولهای AC 800M فراهم میکند. بکپلین یکپارچه سیگنالهای ارتباط داخلی و توان ماژولها را توزیع میکند.
این طراحی از رابطهای ارتباطی پلاگین و ماژولهای کنترلر پشتیبانی میکند. واحد پایه تراز پایدار و اتصال مطمئن کانکتورها را تضمین میکند. ساختار نصب اثرات لرزش را در داخل کابینتهای کنترل صنعتی کاهش میدهد.
TP860 همچنین از توسعه مدولار در سیستمهای AC 800M پشتیبانی میکند. مهندسان میتوانند ماژولها را بدون جدا کردن سیمکشی میدانی تعویض کنند که کارایی خدمات را بهبود میبخشد.
| پارامتر | مقدار |
|---|---|
| مدل | 3BSE032397R1 |
| نوع | TP860 |
| برند | ABB |
| سری | AC 800M |
| نوع محصول | واحد پایه |
| نصب | پنل / ریل دین |
| بکپلین | رابط ماژول یکپارچه |
| سازگاری | ماژولهای AC 800M |
| مبدأ | سوئیس |
| ابعاد | 250 میلیمتر × 120 میلیمتر × 100 میلیمتر |
| وزن | 0.50 کیلوگرم |
| دمای کاری | 0 تا 55 درجه سانتیگراد |
| مصرف برق | واحد غیرفعال |
| وضعیت محصول | فعال |
وظیفه واحد پایه TP860 چیست؟
TP860 نصب مکانیکی و اتصال بکپلین برای ماژولهای کنترلر یا ارتباطی AC 800M را فراهم میکند.
آیا برای نصب ماژولهای CI و PM به TP860 نیاز است؟
بله. رابطهای ارتباطی و ماژولهای کنترلر به یک واحد پایه سازگار مانند TP860 نیاز دارند.
آیا TP860 میتواند جایگزین سایر واحدهای پایه AC 800M شود؟
بستگی به نوع ماژول دارد. مهندسان باید سازگاری با ماژول ارتباطی یا CPU نصب شده را بررسی کنند.
آیا TP860 شامل قطعات الکترونیکی است؟
خیر. TP860 یک واحد پایه غیرفعال است که فقط کانکتورها و مسیرکشی بکپلین را فراهم میکند.
• TP860 را روی صفحه فلزی زمینشده نصب کنید تا عملکرد EMC بهبود یابد.
• قبل از وارد کردن ماژولهای AC 800M، اطمینان حاصل کنید که واحد پایه کاملاً جا افتاده است.
• ماژولها را به صورت زاویهدار وارد نکنید تا از آسیب به کانکتور بکپلین جلوگیری شود.
• شعاع خم کابلها را حفظ کنید تا از فشار مکانیکی روی کانکتورهای ماژول جلوگیری شود.
• پیچهای نصب را به طور یکنواخت سفت کنید تا از تغییر شکل صفحه پایه جلوگیری شود.
• قبل از جدا کردن ماژولهای نصب شده روی TP860، سیستم را خاموش کنید.
