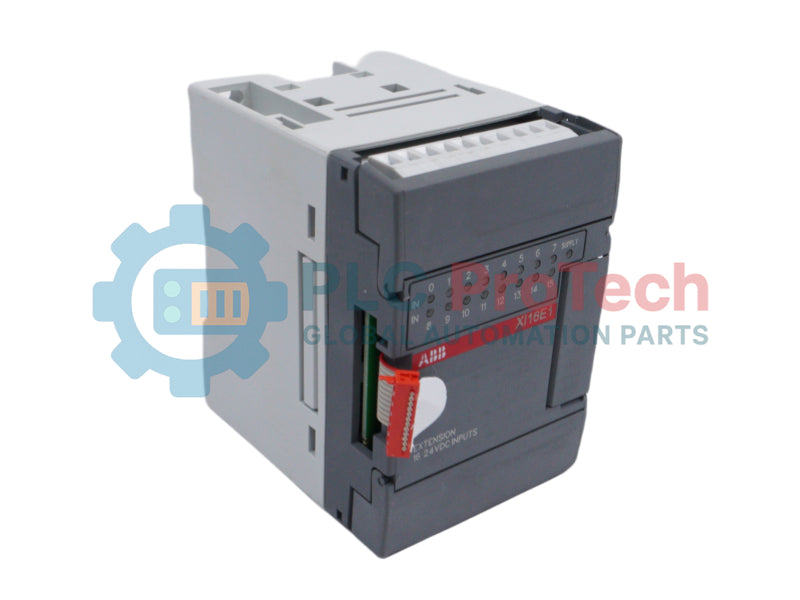

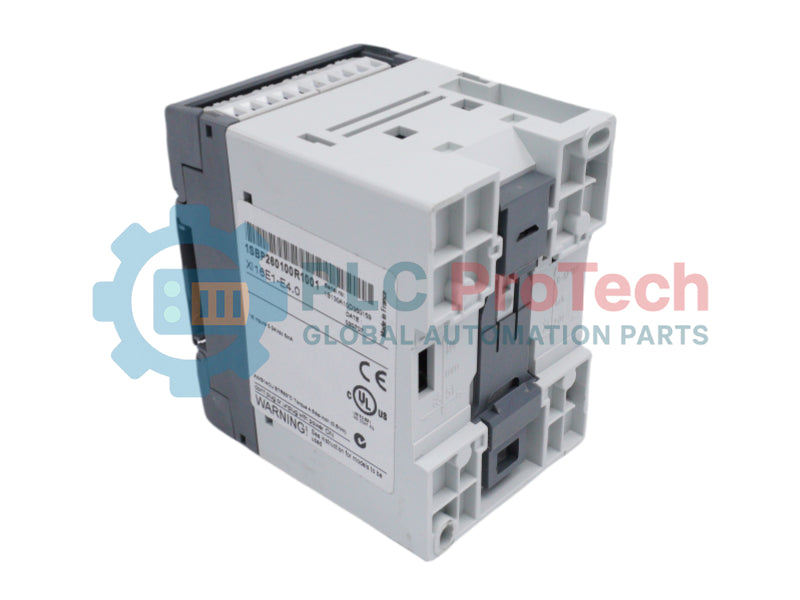

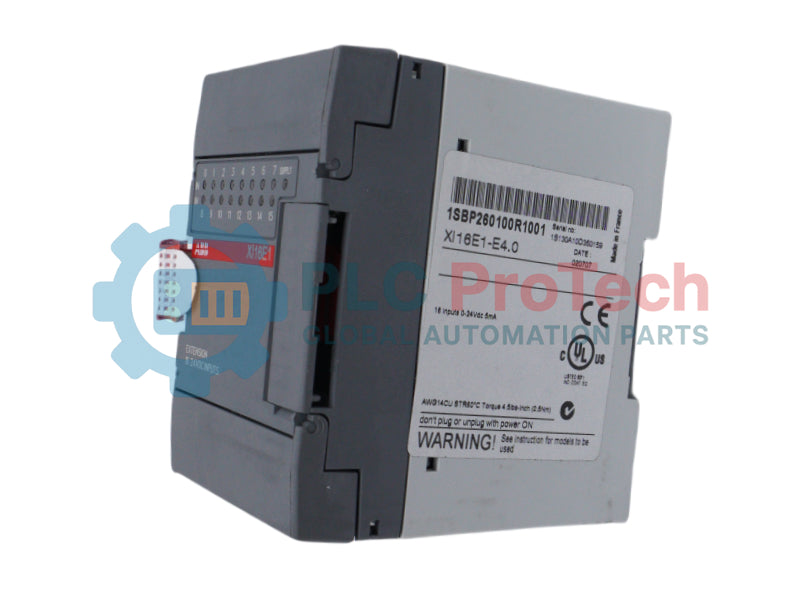

افزونه باینری ABB Advant Controller 31 مدل 1SBP260100R1001 XI 16 E1

توضیحات

ABB 1SBP260100R1001 یک ماژول توسعه باینریِ XI 16 E1 (XI16E1) با کارایی بالا است که برای گسترش قابلیت‌های ورودی پلتفرم اتوماسیون AC 31 طراحی شده است. این ماژول به‌عنوان یک گره دقیق جمع‌آوری داده، دارای 16 ورودی دیجیتال ایزوله با ولتاژ نامی 24 V d.c. است و پردازش مطمئن سیگنال‌های حسگرهای استاندارد میدانی را ممکن می‌کند. جداسازی الکتریکی 1500 V a.c. میان منطق الکترونیکی داخلی و کانال‌های ورودی خارجی، کنترلر اصلی را در برابر اضافه‌ولتاژهای صنعتی هم‌مد و تداخل شدید نویز محافظت می‌کند. 1SBP260100R1001 که به‌صورت یکپارچه در چارچوب ماژولار پلتفرم AC 31 کار می‌کند، سیگنال‌های میدانی را از طریق یک باس محلی امن، مستقیماً به واحدهای پردازش مرکزی یا پایه از راه دور منتقل می‌کند. این معماری آن را برای چیدمان‌های کارخانه‌ای توزیع‌شده در مقیاس بزرگ که به جمع‌آوری مقاوم سیگنال‌های دیجیتال چندکاناله در فواصل طولانی کابل نیاز دارند، ایدئال می‌سازد.

ویژگی‌ها

• دارای 16 ورودی باینریِ دارای جداسازی الکتریکی داخلی، مناسب برای سیگنال‌های صنعتی میدانی استاندارد 24 V d.c.
• معماری مقاوم مدار سیگنال که جداسازی گالوانیکی 1500 V a.c. را برای محافظت از الکترونیک منطقی اصلی فراهم می‌کند.
• معماری تغذیه‌شونده از باس که توان منطقی 5 V را به‌صورت بومی از واحد پردازش مرکزی یا واحد پایه از راه دورِ متصل دریافت می‌کند.
• پیکربندی یکپارچه کابل نواریِ نصب‌شده در کنار، امکان اتصال ساده زنجیره‌ای به توسعه‌دهنده‌های ورودی/خروجی مجاور را فراهم می‌کند.
• پنل نمایش وضعیت شفاف با LEDهای اختصاصی نصب‌شده در جلو که وضعیت عملیاتی فیزیکی هر کانال ورودی را نشان می‌دهند.
• ابعاد جمع‌وجور با آرایش نصب عمومی که به‌سادگی از ریل‌های استاندارد صنعتی DIN یا نصب مستقیم با پیچ روی صفحه پشتیبانی می‌کند.

کاربردها

• تجمیع چندنقطه‌ای سیگنال در خطوط مونتاژ کنتاکتورهای الکتریکی خودکار و خطوط تولید کف‌پوش.
• رابط‌گذاری حسگرهای دیجیتال با چگالی بالا در سامانه‌های جوشکاری لوله‌های فلزی سازه‌ای سنگین و ماشین‌آلات تولید سرامیک.
• شبکه‌های سیگنال‌دهی دیجیتال از راه دور برای مدیریت حیاتی محیط‌زیست، تنظیم اقلیم گلخانه و کنترل‌کننده‌های رطوبت موضعی.
• ردیابی منطق توزیع‌شده در نیروگاه‌ها و تأسیسات خدماتی غیرمتمرکز، از جمله ایستگاه‌های تصفیه آب شهری و تأسیسات پمپاژ.
• سیگنال‌دهی کمکی و پایش کنتاکت برای سامانه‌های جابه‌جایی مواد با ظرفیت بالا، تأسیسات بالابر اسکی و ماشین‌آلات نیروی باد.

اطلاعات سفارش

اطلاعات سفارش باید کاملاً مبتنی بر شواهد باشد؛ اگر صراحتاً در منبع وجود ندارد، بدون توضیح کاملاً حذف شود.

مشخصات فنی

اتصالات / رابط‌ها

راهنمای نصب

• الزام قطع برق: پیش از اتصال یا جدا کردن فیزیکی ماژول، اطمینان حاصل کنید که همه منابع تغذیه بالادست کاملاً خاموش شده‌اند تا از آسیب به سخت‌افزار داخلی جلوگیری شود.
• سازگارسازی نصب مکانیکی: دستگاه را با استفاده از قفل نگهدارنده پایینی روی ریل DIN با عرض 35 mm محکم کنید، یا آن را با پیچ‌های 4 mm (M4) از طریق سوراخ‌های نصب یکپارچه پایه به صفحه داخلی تابلو ببندید.
• فضای مدیریت حرارتی: هنگام قرار دادن سخت‌افزار داخل تابلو کنترل، فضای آزاد کافی در اطراف مرزهای دستگاه در نظر بگیرید تا اتلاف حرارت به‌درستی انجام شود و پارامترهای کاری پایدار بمانند.
• سیم‌کشی ولتاژ حسگر: تغذیه حلقه حسگر خارجی 24 V d.c. را مستقیماً به ترمینال‌های تغذیه بالایی یا پایینی وصل کنید؛ از آنجا که این ترمینال‌ها در داخل به یکدیگر متصل هستند، سیم‌کشی تنها یک مجموعه خط 0 V و 24 V کافی است.
• جداسازی کابل‌های سیگنال: خطوط ورودی ولتاژ پایین 24 V d.c. را برای کاهش تداخل متقابل نویز الکترومغناطیسی، از خطوط ولتاژ بالای 230 V a.c. یا کابل‌های تجهیزات القایی پرقدرت دور نگه دارید.
• گشتاور سفت‌کردن ترمینال: تمام اتصالات سیم‌های میدانی را در بلوک‌های ترمینال پیچی قابل‌جداشدن، با استفاده از پیچ‌گوشتی استاندارد ترمینال محکم کنید و گشتاور سفت‌کردن یکنواخت دقیقاً ۰٫۵ نیوتن‌متر را حفظ کنید.

سؤالات متداول

سطح ولتاژ موردنیاز برای کانال‌های ورودی باینری چیست؟

ورودی‌های باینری این ماژول توسعه‌دهنده برای کار با ولتاژ نامی استاندارد ۲۴ ولت DC طراحی شده‌اند.

این برد توسعه‌دهنده چگونه برق کاری داخلی تجهیزات الکترونیکی خود را دریافت می‌کند؟

این ماژول مستقیماً از طریق لینک گذرگاه ارتباطی ارائه‌شده توسط واحد مرکزی یا پایه remote قابل توسعه‌ای که به آن متصل است، با ولتاژ ۵ ولت DC تغذیه می‌شود.

آیا می‌توانم این ماژول را هنگامی که کنترلر اصلی برق‌دار است، به یک سامانه در حال کار متصل کنم؟

خیر، پیش از اتصال یا جدا کردن هرگونه بلوک سخت‌افزاری توسعه‌دهنده، باید منبع تغذیه را کاملاً ایزوله و خاموش کنید تا از بروز خطاهای مداری جلوگیری شود.

رده ایمنی دی‌الکتریک بین ورودی‌ها و تجهیزات الکترونیکی داخلی چیست؟

کانال‌های ورودی دارای ایزولاسیون الکتریکی کامل با ظرفیت ۱۵۰۰ ولت AC هستند تا از نفوذ جهش‌های ولتاژ بالا به منطق پردازش اصلی جلوگیری شود.

برای سیم‌کشی سریع در این مدل، از چه نوع کانکتور کابلی می‌توان استفاده کرد؟

این ماژول با کانکتورهای نوع گیره قفسی 07 ST 55 سازگار است که با فشار دادن پیچ‌گوشتی، امکان وارد کردن سریع سیم را فراهم می‌کنند.

تکنسین چگونه می‌تواند به‌سرعت فعال بودن یک کانال ورودی باینری خاص را بررسی کند؟

پنل جلویی دارای ناحیه‌ای اختصاصی برای نمایش وضعیت است که در آن LEDهای محلی، وضعیت فعال هر کانال ورودی را به‌صورت جداگانه نشان می‌دهند.

آیا این ماژول سخت‌افزاری از نصب روی صفحه داخلی تابلو پشتیبانی می‌کند؟

بله، می‌توان آن را با پیچ‌های مستقیم صفحه‌ای M4 به قطر ۴ میلی‌متر، از طریق سوراخ‌های تعبیه‌شده در پایه محفظه، نصب کرد.

وزن پایه کل یک واحد توسعه‌دهنده باینری چقدر است؟

وزن خالص مهندسی ماژول دقیقاً ۲۲۰ گرم است.

یک واحد توسعه‌دهنده، در مجموع چند کانال ورودی فراهم می‌کند؟

هر واحد دقیقاً ۱۶ کانال ورودی باینری ایزوله برای پایش سیگنال‌های صنعتی میدانی فراهم می‌کند.

آیا ترمینال‌های تغذیه ۲۴ ولت DC بالا و پایین از هم جدا هستند یا به هم متصل‌اند؟

ترمینال‌های ۰ ولت و ۲۴ ولت DC روی هر دو بلوک ترمینال، به‌صورت داخلی به هم متصل هستند و بنابراین تنها به یک اتصال تغذیه از منبع تغذیه حسگر خارجی نیاز است.
