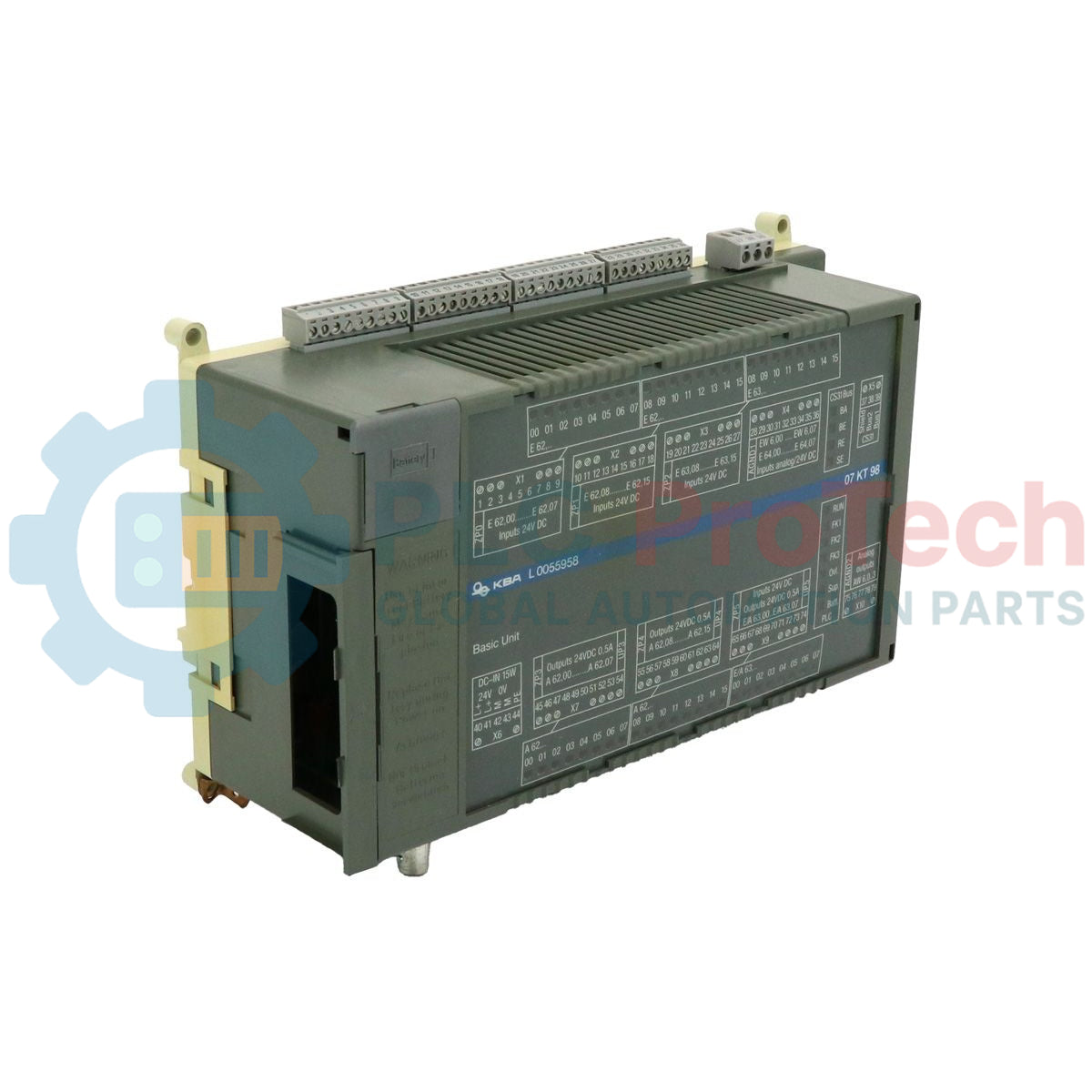

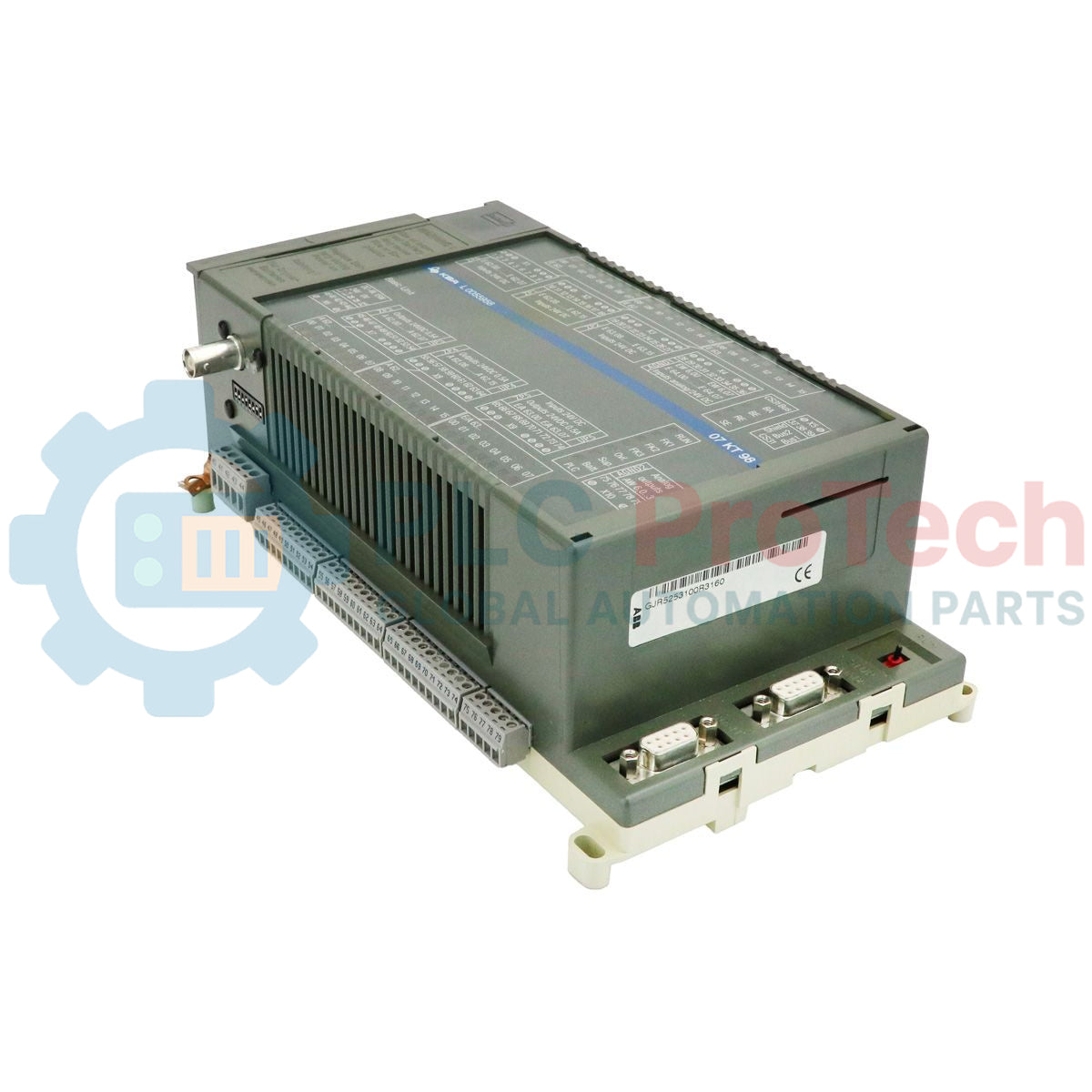

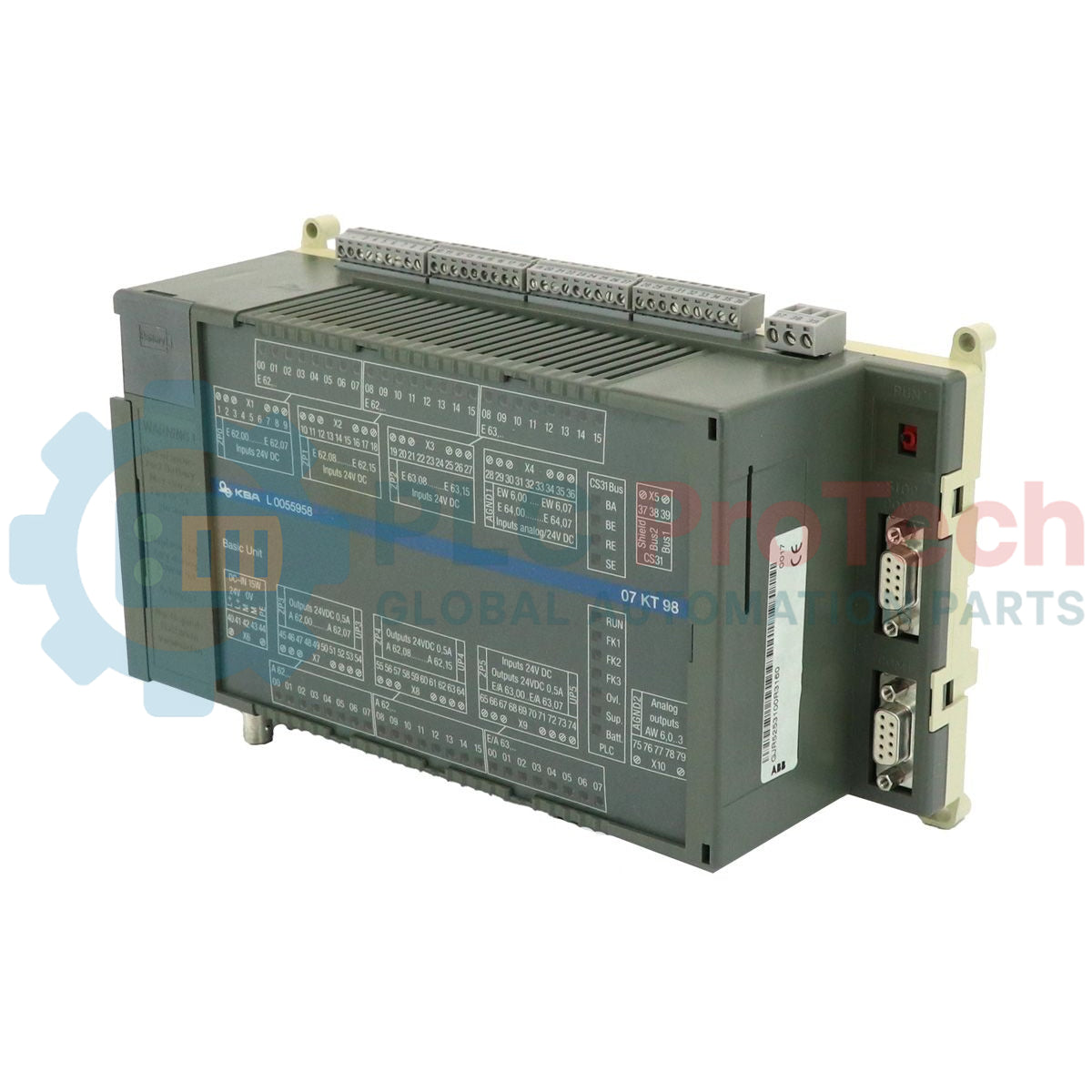

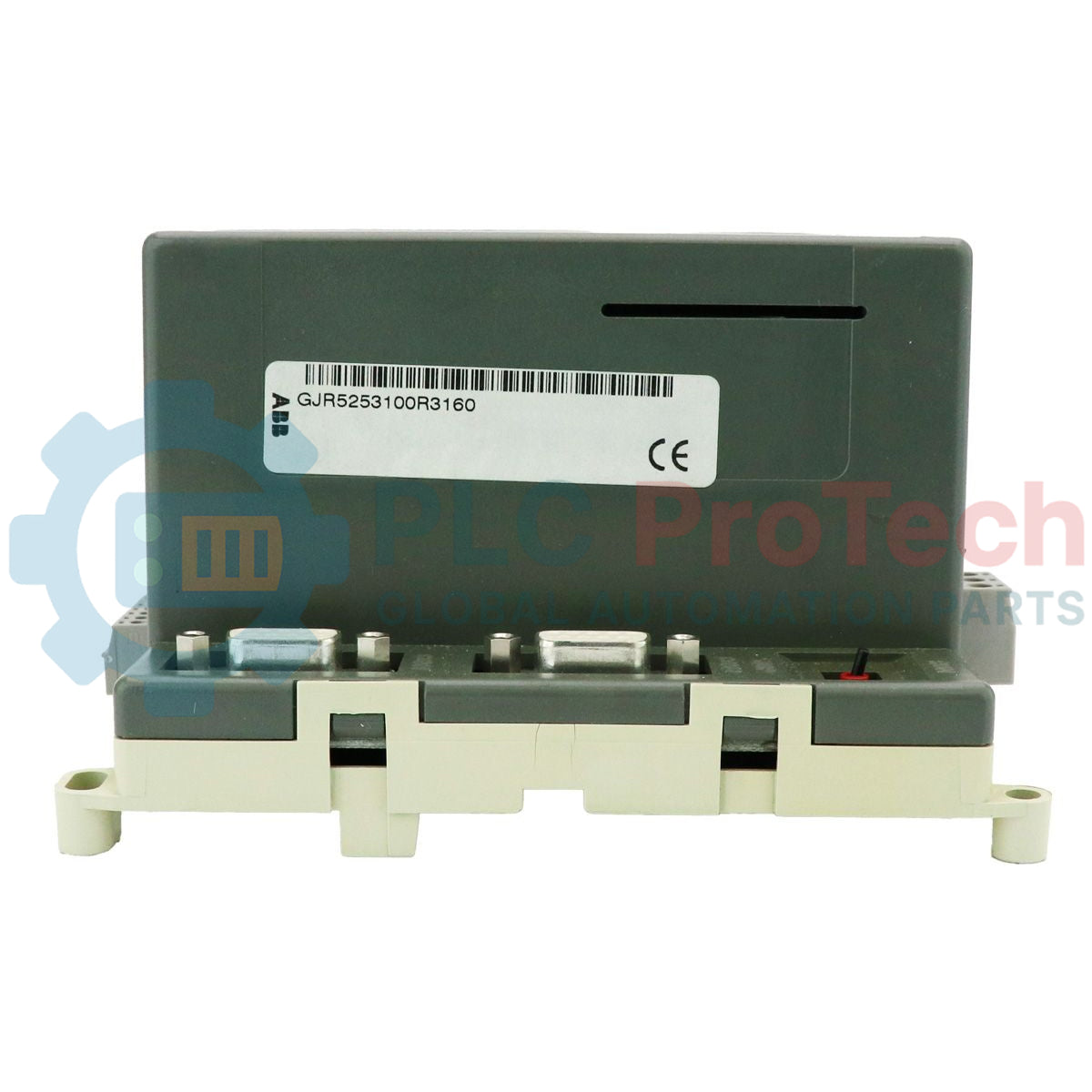

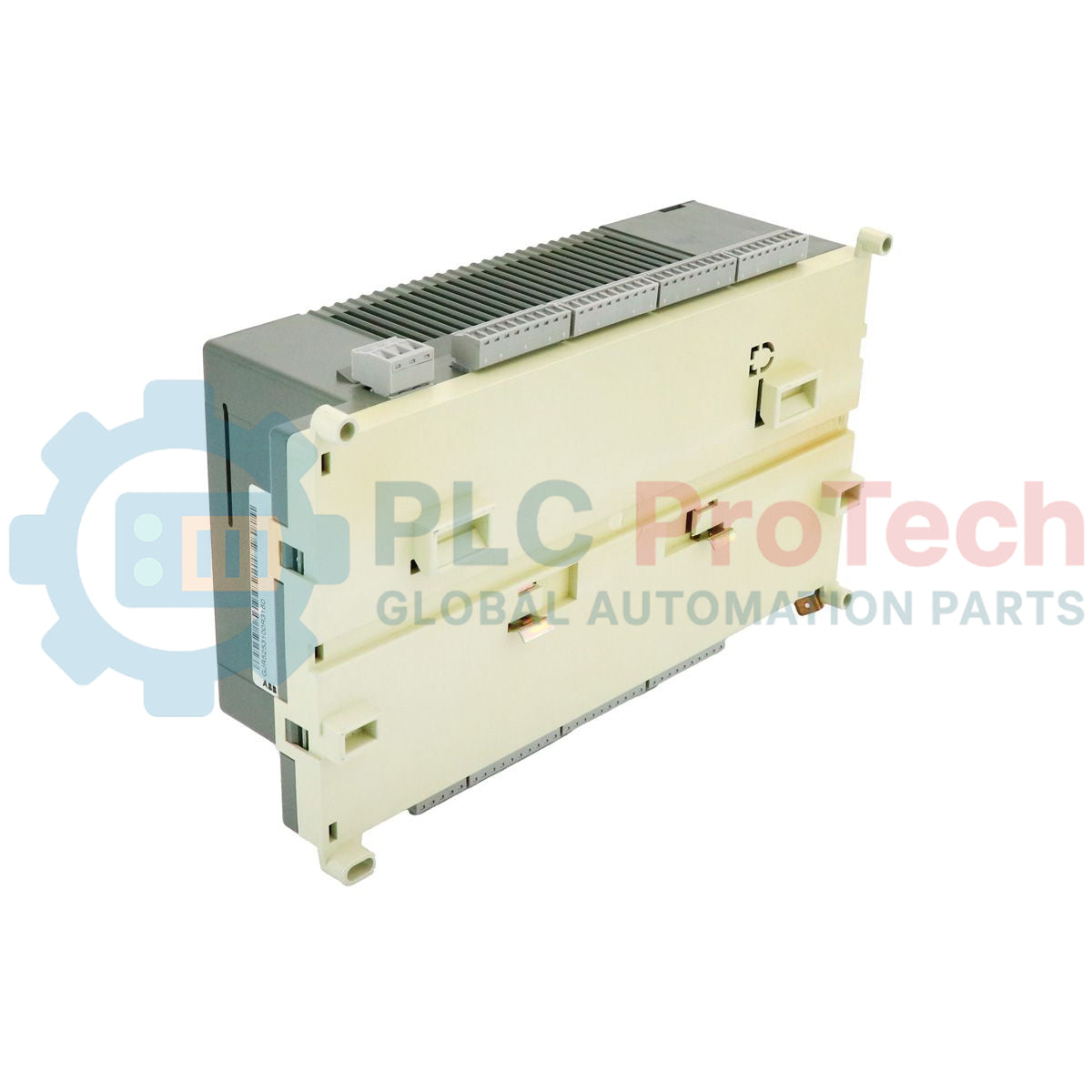

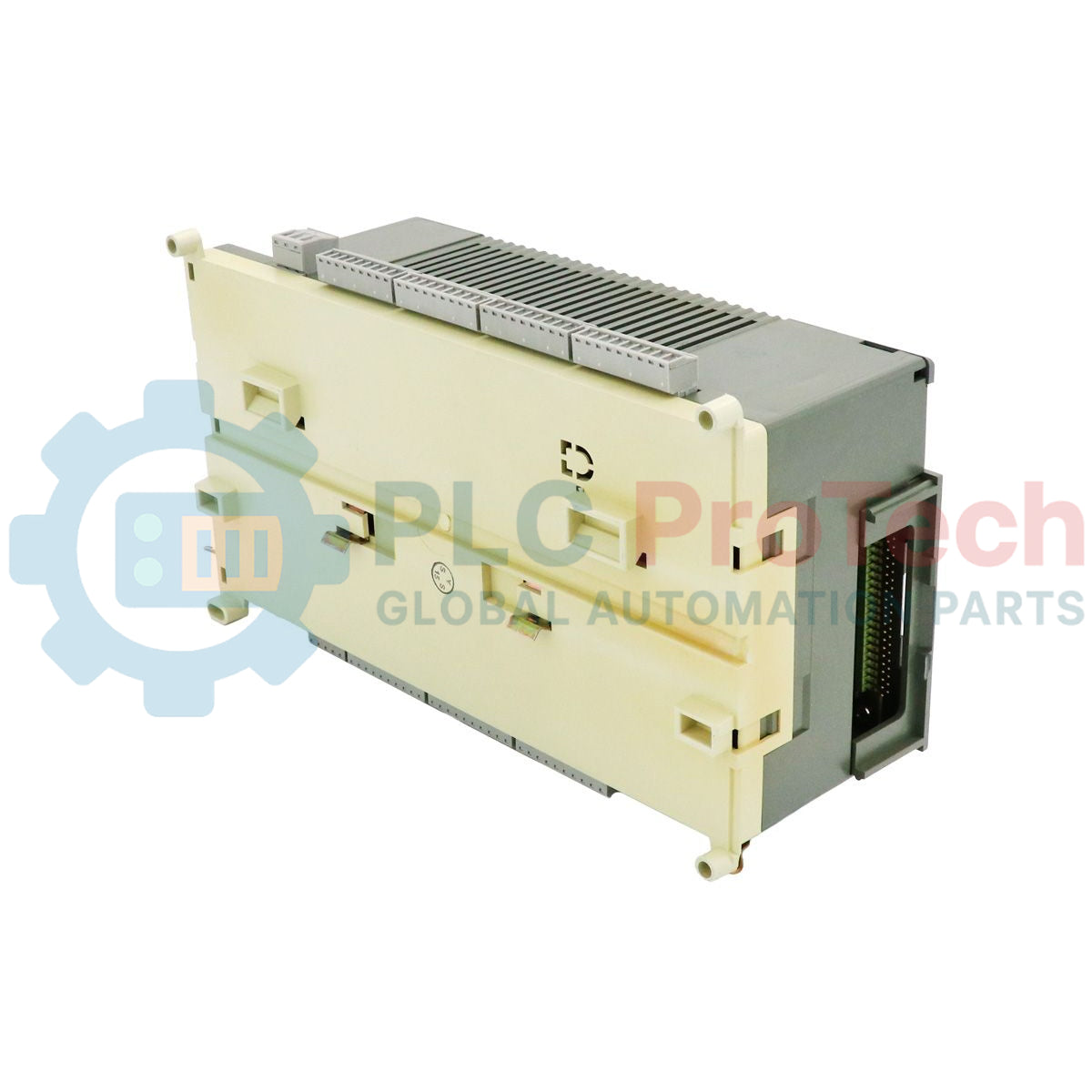

واحد پایه کنترلر Advant 31 مدل ABB GJR5253100R3160 07KT98B

مروری بر محصول

 07KT98B (GJR5253100R3160) یک  واحد پایه با عملکرد بالا و کنترل‌کننده منطقی قابل‌برنامه‌ریزی از سری  ABB Advant Controller 31 (AC31) است. این واحد که برای محیط‌های صنعتی anspruchsvoll طراحی شده، به خانواده  Advant OCS تعلق دارد و به‌عنوان مرکز کنترلی قدرتمند و انعطاف‌پذیر برای فرایندهای پیچیده خودکار عمل می‌کند. این محصول، واحد پردازش مرکزی پرسرعت را با قابلیت‌های داخلی ورودی/خروجی دیجیتال و آنالوگ ترکیب می‌کند و راهکاری جامع و یکپارچه برای کنترل ماشین‌آلات، مدیریت انرژی و سامانه‌های اتوماسیون غیرمتمرکز ارائه می‌دهد.

معماری عملکردی و مقیاس‌پذیری

 ABB 07KT98B برای بیشترین زمان آماده‌به‌کاری و کنترل دقیق طراحی شده است. این واحد پایه، اجرای منطق و ارتباط میان ماژول‌های توسعه جانبی و سامانه‌های نظارتی سطح بالاتر را هماهنگ می‌کند. این ماژول به اتصال یکپارچه به گذرگاه سیستم CS31 مجهز است و امکان توسعه آسان و مدیریت ورودی/خروجی‌های راه‌دور را فراهم می‌کند. معماری داخلی مستحکم آن از عملیات پیچیده ریاضی و پردازش سریع منطق پشتیبانی می‌کند؛ بنابراین می‌تواند خطوط تولید پرسرعت را به‌راحتی مدیریت کند و در عین حال ابعاد فیزیکی جمع‌وجوری داشته باشد.

مشخصات فنی

پرسش‌های متداول فنی

تفاوت‌های اصلی بین 07KT98 و 07KT98B چیست؟

حرف «B» در  07KT98B معمولاً نشان‌دهنده یک بازنگری سخت‌افزاری مشخص یا پروفایل عملکردی به‌روزشده است که اغلب شامل بهبود مدیریت حافظه یا افزایش پایداری ارتباطات می‌شود. هر دو مدل بخشی از خانواده AC31 هستند، اما  07KT98B به دلیل قطعات داخلی بهینه‌شده، برای جایگزینی‌های مدرن گزینه ترجیحی محسوب می‌شود.

Advant Controller 31 چگونه برنامه‌ریزی می‌شود؟

 07KT98B معمولاً با استفاده از مجموعه نرم‌افزاری  907 AC 31 برنامه‌ریزی می‌شود و از زبان‌های استاندارد صنعتی مانند نمودار نردبانی (LD) و فهرست دستورها (IL) پشتیبانی می‌کند. این قابلیت امکان سفارشی‌سازی گسترده توالی‌های منطقی را متناسب با کاربردهای صنعتی خاص فراهم می‌کند.

آیا این واحد می‌تواند با شبکه‌های مدرن مبتنی بر اترنت ارتباط برقرار کند؟

اگرچه  07KT98B به‌صورت بومی از CS31 و پروتکل‌های سریال استفاده می‌کند، می‌توان آن را با استفاده از مجموعه ماژول‌های دروازه ارتباطی ABB به شبکه‌های مدرن اترنت صنعتی، مانند Modbus TCP یا EtherNet/IP، متصل کرد. به این ترتیب، سامانه‌های قدیمی AC31 همچنان می‌توانند داده‌ها را به پلتفرم‌های مدرن SCADA یا IIoT ارسال کنند.

راهنمای مهندسی و نصب در محل

• یکپارچگی منبع تغذیه: همیشه از منبع تغذیه تثبیت‌شده 24 V DC استفاده کنید. با توجه به نقش حیاتی کنترل‌کننده در اتوماسیون، نوسان‌های ولتاژ می‌توانند باعث خطاهای تشخیصی یا توقف‌های برنامه‌ریزی‌نشده سیستم شوند.

• پایان‌دهی گذرگاه: هنگام استفاده از گذرگاه سیستم CS31 برای توسعه ورودی/خروجی‌های راه‌دور، اطمینان حاصل کنید که گذرگاه در آخرین ماژول فیزیکی به‌درستی با یک مقاومت 120 اهم پایان‌دهی شده باشد تا از بازتاب سیگنال و خراب‌شدن داده‌ها جلوگیری شود.

• نصب و تهویه:  07KT98B باید به‌صورت عمودی روی ریل استاندارد DIN نصب شود. حداقل فاصله 50 میلی‌متر از بالا و پایین واحد را حفظ کنید تا دفع طبیعی گرما امکان‌پذیر باشد و ماژول 0.9 kg در محدوده دمایی مشخص‌شده کار کند.

مزایای مهندسی

 07KT98B به دلیل قابلیت اطمینان افسانه‌ای خود در محیط‌های عملیاتی متمایز است. وضعیت «واحد پایه» آن روشی مقرون‌به‌صرفه برای پیاده‌سازی منطق اتوماسیون پیشرفته فراهم می‌کند، بدون آنکه به یک سیستم رک بیش‌ازحد پیچیده نیاز باشد. برای تأمین و خرید B2B، تهیه نمونه اصلی  GJR5253100R3160 سازگاری یکپارچه با تأسیسات موجود AC31 را تضمین می‌کند و از هزینه‌های سنگین مهندسی ناشی از سیم‌کشی مجدد و برنامه‌ریزی دوباره، که در مهاجرت کامل سیستم لازم است، جلوگیری می‌کند.
