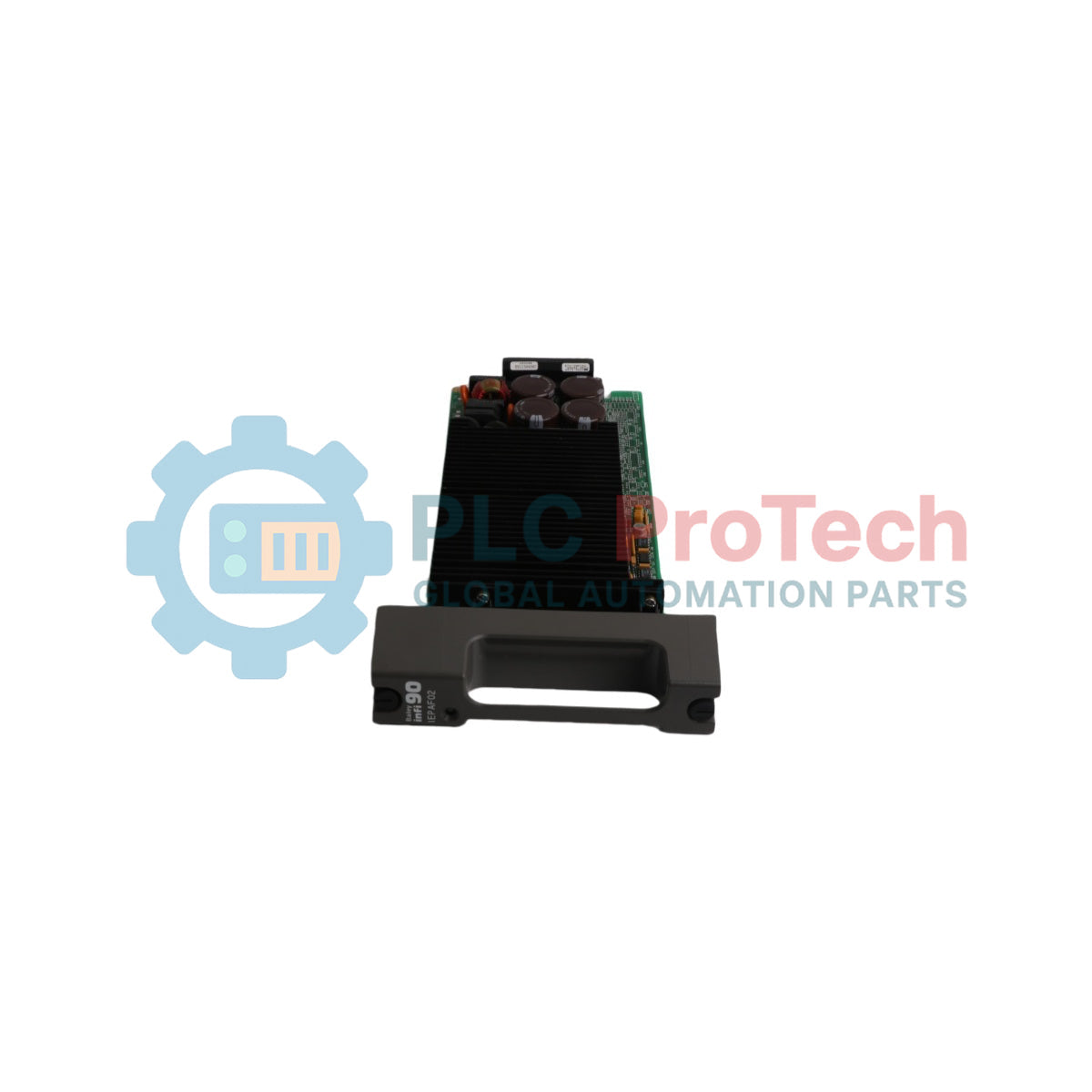

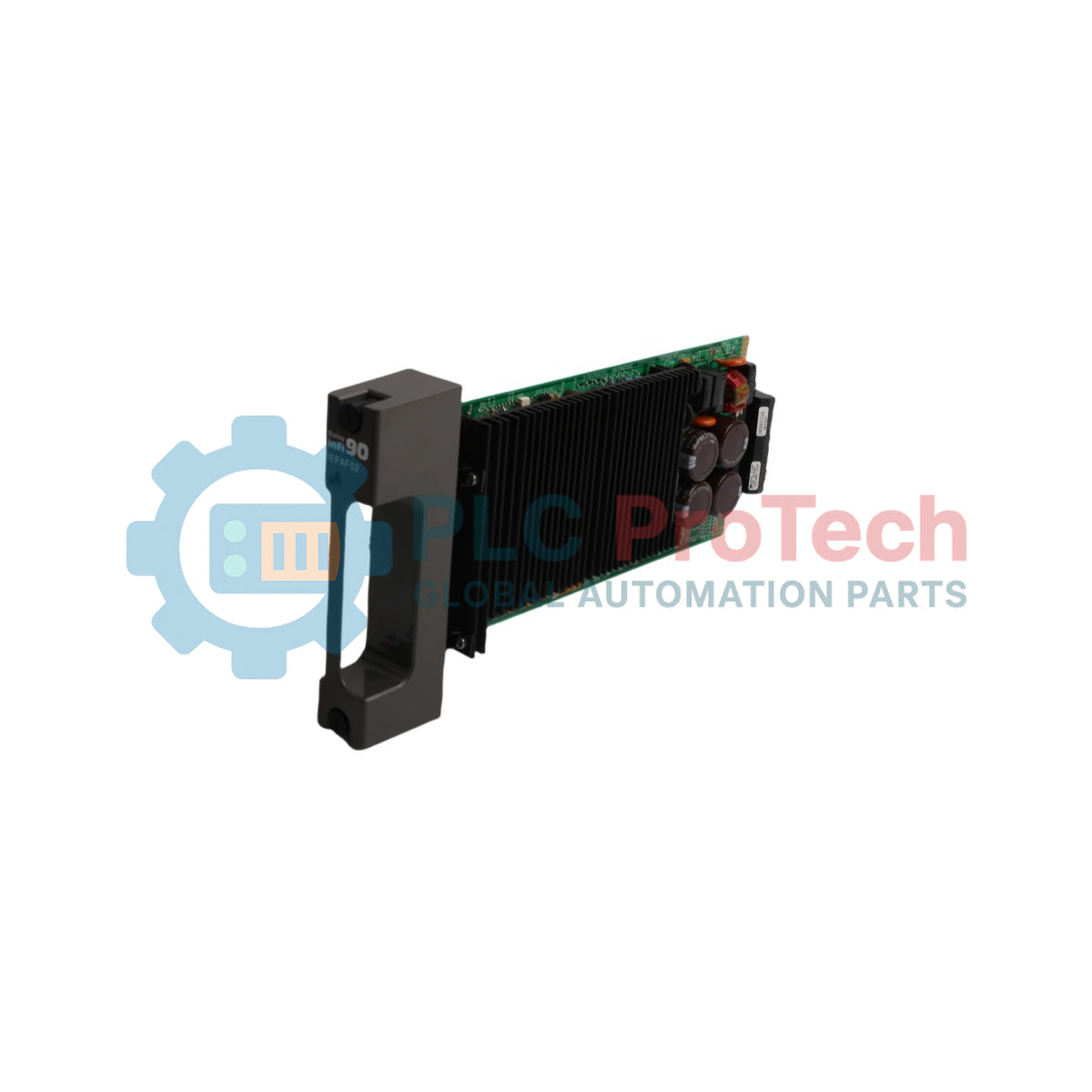

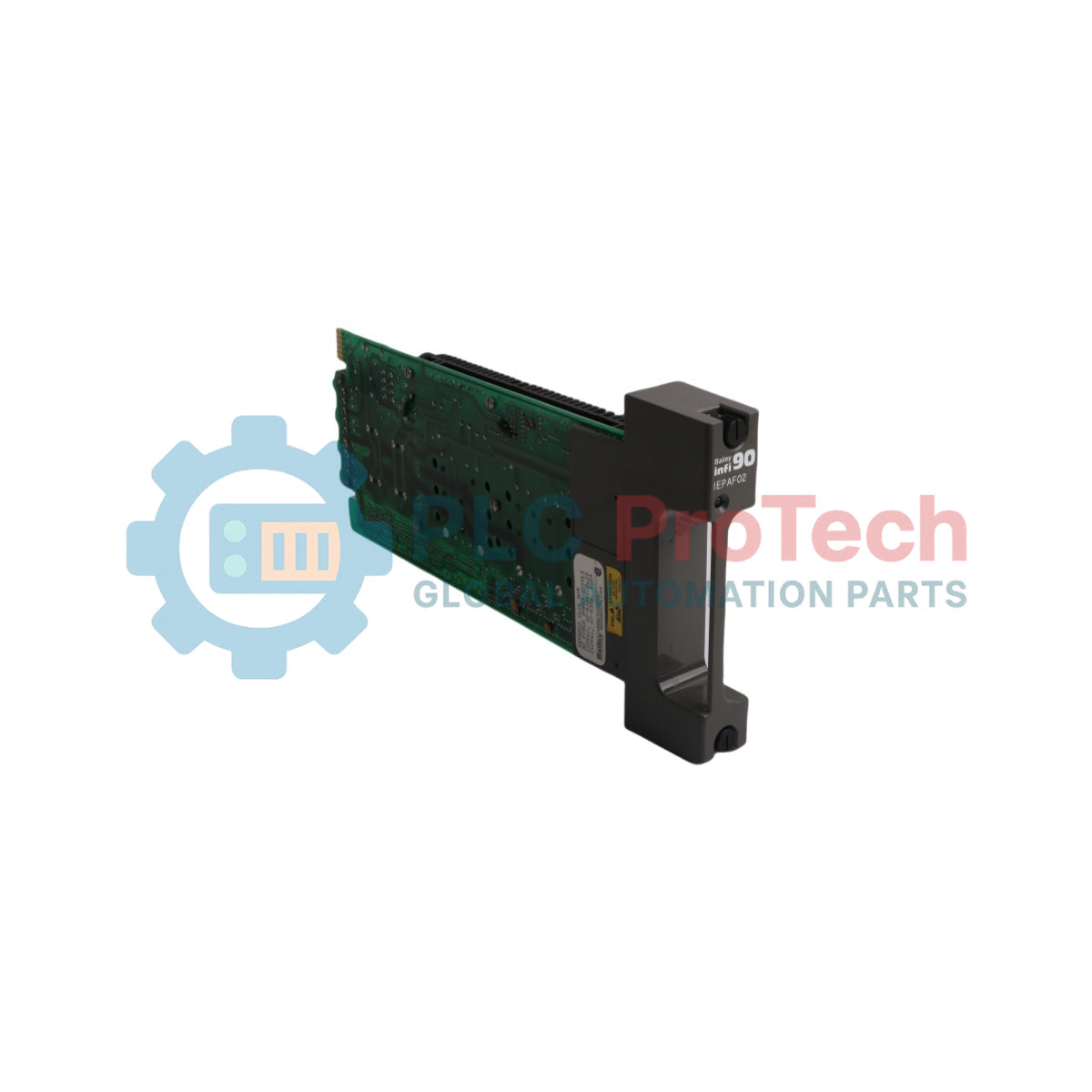

ماژول تغذیه فیلد AC بیلی ABB IEPAF02

Q: وظیفه اصلی خروجی ماژول تغذیه چیست؟

این ماژول برق ورودی 120/240 VAC را به خروجی تنظیمشده +24 VDC تبدیل میکند که برای تأمین برق دستگاههای ترمینیشن فیلد و مدارهای تغذیهشونده از فیلد اختصاص یافته است.

Q: آیا منبع تغذیه از تعویض گرم هنگام کارکرد سیستم پشتیبانی میکند؟

بله، این ماژول برای نصب و خارجسازی در حالت گرم در واحدهای نصب سازگار طراحی شده است و نیازی به خاموش کردن برق کابینت ندارد.

Q: چگونه دستگاه را برای کار با 120 VAC یا 240 VAC پیکربندی میکنید؟

انتخاب ولتاژ ورودی از طریق جامپر روی برد J1 پیکربندی میشود: برای ورودی 120 VAC، پایههای 1-2 را انتخاب کنید و برای ورودی 240 VAC، پایههای 2-3 را انتخاب کنید.

Q: چه چیزی وضعیت دمای بیش از حد را روی پنل جلویی دستگاه نشان میدهد؟

وضعیت دمای بیش از حد در مبدلهای داخلی با چشمکزدن متناوب LED وضعیت قرمز و سبز نشان داده میشود.

SKU IEPAF02

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: ABB
شماره محصول: IEPAF02
کشور سازنده:سوئیس
نوع محصول: منبع تغذیه فیلد AC
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1800g
ابعاد: ۳۸ میلی‌متر × ۱۷۷.۸ میلی‌متر × ۳۱۷.۵ میلی‌متر (W × ارتفاع × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

ABB IEPAF02 یک ماژول توان AC فیلد است که برای تأمین توان +۲۴ VDC با قابلیت اطمینان بالا مستقیماً به تجهیزات تغذیه‌شونده در فیلد و سخت‌افزار ترمینال فیلد طراحی شده است. IEPAF02 که در معماری کابینت کنترل فرایند INFI 90 کار می‌کند، ورودی خط استاندارد ۱۲۰/۲۴۰ VAC را به خروجی کاملاً تنظیم‌شده +۲۴ VDC تبدیل کرده و توزیع توان فیلد را از منابع تغذیه منطق سیستم جدا می‌کند تا ایزولاسیون نویز و پایداری عملیاتی بهبود یابد.

ABB IEPAF02 با بهره‌گیری از اشتراک‌گذاری پیشرفته بار موازی، از مقیاس‌پذیری ظرفیت سیستم و پیکربندی‌های افزونگی توان N+1 پشتیبانی می‌کند و تداوم کنترل فرایند را هنگام تعمیر یا خرابی هر ماژول تضمین می‌نماید. این ماژول که به مدار یکپارچه تشخیص وضعیت مجهز است، عملکرد داخلی و شرایط خروجی باس را به‌طور پیوسته پایش کرده و بازخورد تشخیصی LED بلادرنگ و تشخیص خودکار خطا را به شبکه‌های کنترل فرایند ارائه می‌دهد.

ویژگی‌ها

ارائه خروجی اختصاصی و تنظیم‌شده +۲۴ VDC متناسب با تجهیزات ترمینال فیلد و مدارهای ورودی/خروجی فیلد.
قابلیت‌های توان ورودی قابل تنظیم با پشتیبانی از منابع برق خطی ۱۲۰ VAC و ۲۴۰ VAC.
پشتیبانی از توپولوژی‌های توان افزونه N+1 با اشتراک‌گذاری فعال بار میان ماژول‌های موازی نصب‌شده.
معماری ماژولار قابل تعویض در حالت روشن که امکان نصب و جداسازی را هنگام فعال بودن توان سیستم فراهم می‌کند.
نشانگرهای LED وضعیت یکپارچه برای ارائه بازخورد دیداری بلادرنگ درباره سلامت ماژول و شرایط دمای بیش از حد، جریان بیش از حد و جریان کمتر از حد.
محافظت جامع مدار شامل خاموشی در اثر دمای بیش از حد، محدودسازی جریان بیش از حد و تشخیص جریان کمتر از حد.
سازگاری مستقیم با واحدهای نصب ماژول IEMMU01 و IEMMU02 و واحدهای نصب توان IEPMU01 و IEPMU02.

کاربردها

منابع تغذیه تجهیزات فیلد سیستم‌های کنترل توزیع‌شده (DCS).
تأمین توان واحد ترمینال فیلد (TU) و ماژول ترمینال کابینت کنترل فرایند.
توزیع توان حلقه ورودی/خروجی فیلد افزونه در تأسیسات پتروشیمی، تولید برق و صنایع سنگین.

مشخصات فنی

پارامتر	مشخصات
تولیدکننده	ABB / السگ بیلی
نوع ماژول	ماژول توان AC فیلد
ولتاژ ورودی نامی	۱۲۰ VAC / ۲۴۰ VAC (قابل تنظیم با جامپر)
محدوده ولتاژ ورودی (۱۲۰ VAC)	۹۰ تا ۱۳۲ VRMS
محدوده ولتاژ ورودی (۲۴۰ VAC)	۱۸۰ تا ۲۶۴ VRMS
فرکانس ورودی	47 تا 63 Hz
حداکثر جریان ورودی (120 VAC)	2.25 ARMS (حداقل 90 VRMS)، 1.75 ARMS (نامی 120 VRMS)
حداکثر جریان ورودی (240 VAC)	1.25 ARMS (حداقل 180 VRMS)، 1.00 ARMS (نامی 240 VRMS)
جریان هجومی	کمتر از 5 A پیک به‌ازای هر منبع تغذیه برای 100 msecs
ضریب توان	0.7 معمولی
ولتاژ خروجی	+25.8 VDC
جریان خروجی	4.0 A
حداکثر توان خروجی	102 W
تنظیم بار	+/-0.5%
تنظیم خط	کمتر از 0.5%
حداقل زمان نگه‌داری	17 msecs (با بار کامل)
اتلاف حرارت	حداکثر 30 W به‌ازای هر ماژول
دمای محیط کاری	0 تا 55 degC (32 تا 131 degF)
حداکثر دمای محیط ماژول	70 degC (158 degF)
رطوبت	5% تا 90% تا دمای 55 degC (بدون میعان)؛ 0% تا 45% در دمای 70 degC (بدون میعان)
ابعاد (W x H x D)	برای یک شیار استاندارد در واحدهای IEMMU/IEPMU مناسب است (قفسه کارت، ارتفاع: 177.8 mm / 7.0 in، عمق: 317.5 mm / 12.5 in)

راهنمای نصب

اتصال زمین و تخلیه الکترواستاتیکی: پیش از کار با ماژول‌ها، همیشه مچ‌بند ESD متصل به زمین را به نقطه اتصال زمین قاب کابینت یا پنل ورودی برق وصل کنید.
جامپرگذاری ولتاژ ورودی: پیش از قرار دادن ماژول روی برد پشتی، بررسی کنید جامپر J1 برای عملکرد 120 VAC (پین‌های 1-2) یا 240 VAC (پین‌های 2-3) در موقعیت صحیح قرار داشته باشد.
پیکربندی کم‌جریانی: جامپر J2 را برای فعال‌سازی (پین‌های 1-2) یا غیرفعال‌سازی (پین‌های 2-3) پایش کم‌جریانی 24 VDC، بر اساس حداقل بار متصل میدان، تنظیم کنید.
جاسازی ماژول: لبه‌های ماژول را با ریل‌های راهنمای قفسه کارت در محفظه IEMMU یا IEPMU هم‌راستا کنید. ماژول را محکم بلغزانید تا کانکتورهای لبه با برد پشتی درگیر شوند، سپس آن را با دو پیچ نگهدارنده هم‌مرکز صفحه‌جلویی قفل کنید.
هشدار تخلیه خازن: پس از خارج کردن ماژول از برق‌دار، حداقل 5 ثانیه صبر کنید تا خازن‌های فیلتر خط داخلی تخلیه شوند، سپس آن را جابه‌جا کنید.
مدیریت حرارتی: ماژول‌های خارج‌شده را از لبه‌های پنل جلویی یا دستگیره‌ها نگه دارید؛ از تماس با هیت‌سینک‌های داخلی که هنگام کار می‌توانند به دمای بالا برسند، خودداری کنید.

انطباق و گواهی‌ها

گواهی ایمنی: دارای گواهی CSA به‌عنوان تجهیزات کنترل فرایند در محیط معمولی (غیرخطرناک) است.
محافظت در برابر اضافه‌ولتاژ: الزامات آزمون اضافه‌ولتاژ IEEE-472-1974 را برآورده می‌کند.

FAQ

وظیفه اصلی خروجی ماژول تغذیه چیست؟

این ماژول برق ورودی 120/240 VAC را به خروجی تنظیم‌شده +24 VDC تبدیل می‌کند که برای تأمین برق دستگاه‌های ترمینیشن فیلد و مدارهای تغذیه‌شونده از فیلد اختصاص یافته است.

آیا منبع تغذیه از تعویض گرم هنگام کارکرد سیستم پشتیبانی می‌کند؟

بله، این ماژول برای نصب و خارج‌سازی در حالت گرم در واحدهای نصب سازگار طراحی شده است و نیازی به خاموش کردن برق کابینت ندارد.

چگونه دستگاه را برای کار با 120 VAC یا 240 VAC پیکربندی می‌کنید؟

انتخاب ولتاژ ورودی از طریق جامپر روی برد J1 پیکربندی می‌شود: برای ورودی 120 VAC، پایه‌های 1-2 را انتخاب کنید و برای ورودی 240 VAC، پایه‌های 2-3 را انتخاب کنید.

چه چیزی وضعیت دمای بیش از حد را روی پنل جلویی دستگاه نشان می‌دهد؟

وضعیت دمای بیش از حد در مبدل‌های داخلی با چشمک‌زدن متناوب LED وضعیت قرمز و سبز نشان داده می‌شود.
