ماژول خروجی دیجیتال ABB Bailey IMDSO14 INFI 90

Q: چه چیزی نشاندهنده عملکرد عادی در LEDهای وضعیت ماژول است؟

عملکرد عادی زمانی نشان داده میشود که LED وضعیت سبز روشن و LED وضعیت قرمز خاموش باشد؛ این وضعیت نشان میدهد ماژول فعال است و با ماژول کنترل ارتباط برقرار میکند.

Q: خروجیها هنگام پایان مهلت زمانی گذرگاه ماژول کنترل چگونه عمل میکنند؟

اگر ساعت گذرگاه بهمدت ۱۰ میلیثانیه متوقف شود، زمانسنج خطای گذرگاه پایان مهلت زمانی میدهد، LED وضعیت قرمز روشن میشود و خروجیهای دیجیتال بر اساس تنظیمات FC 83 به مقادیر پیشفرض پیکربندیشده تغییر میکنند یا مقادیر فعلی را حفظ میکنند.

Q: آیا میتوان این ماژول را درحالیکه برق سیستم وصل است جدا کرد؟

ماژول را میتوان درحالیکه برق وصل است جدا کرد، اما برای جلوگیری از آسیب به پینهای کانکتور لبهای، سیگنالهای خروجی باید پیش از جدا کردن غیرفعال شوند.

SKU IMDSO14

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: ABB
شماره محصول: IMDSO14
کشور سازنده:سوئیس
نوع محصول: ماژول خروجی دیجیتال
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 500g
ابعاد: ۳.۵ سانتی‌متر × ۱۷.۸ سانتی‌متر × ۲۹.۸ سانتی‌متر (W × ارتفاع × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

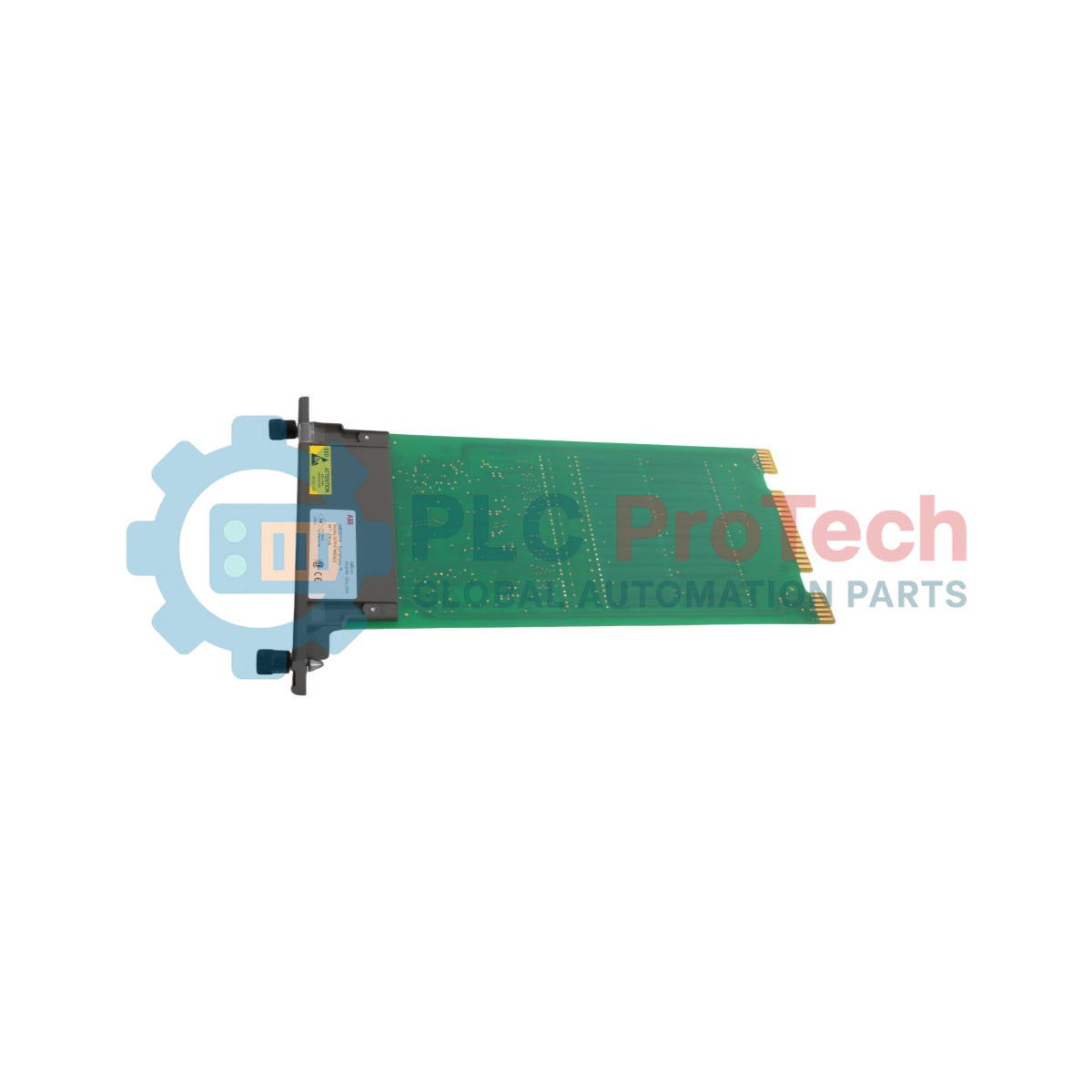

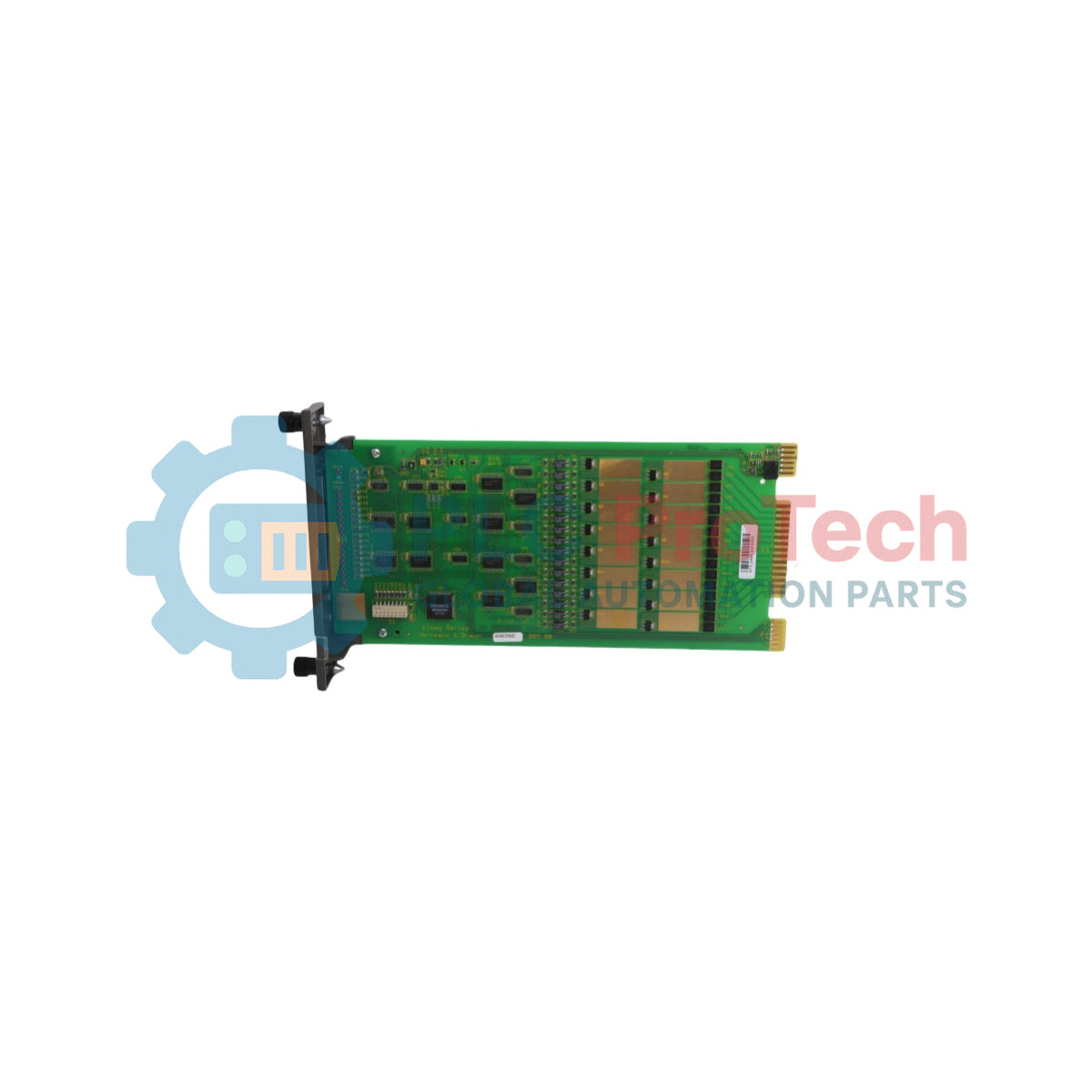

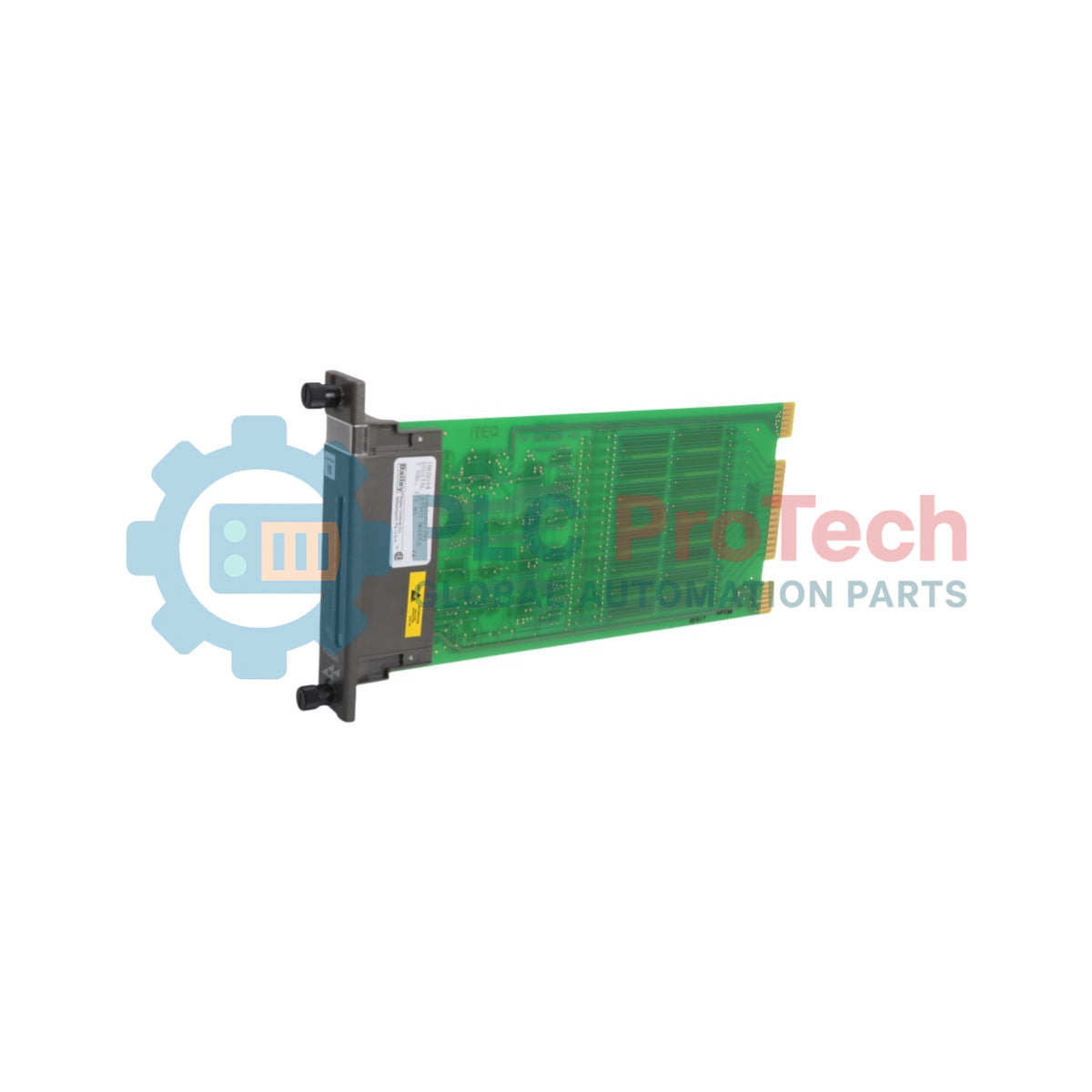

ماژول خروجی دیجیتال ABB Bailey IMDSO14 به‌عنوان رابطی بین سیستم مدیریت راهبردی فرایند INFI 90 OPEN و تجهیزات فیلد فرایندی عمل می‌کند. این ماژول فرمان‌ها را از ماژول‌های کنترل، مانند پردازنده چندمنظوره (MFP)، کنترل‌کننده چندمنظوره (MFC) یا ماژول اصلی منطق (LMM)، از طریق باس توسعه‌دهنده I/O دریافت می‌کند تا تجهیزات فیلد را روشن یا خاموش کند. IMDSO14 از طریق مدارهای حالت جامد 16 خروجی دیجیتال فراهم می‌کند که 12 خروجی به‌صورت مجزا ایزوله هستند و دو جفت از خروجی‌ها پایانه‌های مثبت مشترک دارند. این ماژول ولتاژهای بار 24 ولت DC یا 48 ولت DC را پشتیبانی می‌کند و جایگزین مستقیم ماژول IMDSO04 است.

ویژگی‌ها

16 کانال خروجی دیجیتال تقسیم‌شده به گروه A و گروه B
مدار سوئیچینگ کلکتور باز حالت جامد
اپتوکوپلرها برای ایجاد ایزولاسیون الکتریکی بین منطق ماژول و مدارهای فرایندی
تایمر خطای باس داخلی برای قرار دادن خروجی‌ها در حالت پیش‌فرض هنگام قطع ارتباط
LEDهای وضعیت پنل جلویی برای سلامت ماژول و وضعیت کانال‌های خروجی مجزا

کاربردها

سوئیچینگ تجهیزات فیلد فرایندی و رله‌ها
کنترل دیجیتال روشن/خاموش فرایند
سیستم‌های اتوماسیون صنعتی و مدیریت فرایند

مشخصات فنی

ویژگی	مقدار
سازنده	ABB / Elsag Bailey
نیازمندی‌های توان (ولتاژ)	5 ولت DC (+/-5%)
نیازمندی‌های توان (جریان)	275 میلی‌آمپر (معمولی)، 370 میلی‌آمپر (حداکثر)
اتلاف توان (فقط منطق)	1.375 وات (معمولی)، 1.850 وات (حداکثر)
تعداد خروجی‌ها	16 کانال دیجیتال
ولتاژ بار	24 ولت DC، 48 ولت DC
جریان بار (حداکثر)	250 میلی‌آمپر (24 ولت DC)، 125 میلی‌آمپر (48 ولت DC)
جریان نشتی در حالت خاموش (حداکثر)	10 میکروآمپر در دمای 70 درجه سانتی‌گراد (158 درجه فارنهایت)
افت ولتاژ در حالت روشن (حداکثر)	2 ولت در دمای 70 درجه سانتی‌گراد (158 درجه فارنهایت)
مصرف جریان به‌ازای هر خروجی	150 میلی‌آمپر معمولی / 250 میلی‌آمپر حداکثر (24 ولت DC)، 75 میلی‌آمپر معمولی / 125 میلی‌آمپر حداکثر (48 ولت DC)
ایزولاسیون (کانال به کانال و کانال به منطق)	مقاومت عایقی 100 مگااهم، 1 کیلوولت RMS / 1 دقیقه یا 1.5 کیلوولت DC / 1 دقیقه
Mounting	نصب
یک شکاف را در واحد نصب ماژول استاندارد INFI 90 OPEN اشغال می‌کند	دمای کاری (داخل کابینت)
0 تا 70 درجه سانتی‌گراد (32 تا 158 درجه فارنهایت)	رطوبت نسبی
5٪ تا 95٪ در دمای حداکثر 55 درجه سانتی‌گراد (131 درجه فارنهایت)، بدون چگالش؛ 5٪ تا 45٪ در دمای 70 درجه سانتی‌گراد (158 درجه فارنهایت)، بدون چگالش	فشار اتمسفر
از سطح دریا تا 3 کیلومتر (1.86 مایل)	کیفیت هوا

ISA S71.04، کلاس LA، LB، LC-سطح 1 (غیرخورنده)

اتصالات/رابط‌ها	پایه اتصال‌دهنده
عملکرد	پایه‌های 1 و 2 در P1
برق منطقی +5 ولت DC	پایه‌های 5 و 6 در P1
مشترک	پایه‌های 9 و 10 در P1
وقفه خرابی برق (PFI)	NC (بدون اتصال)
پایه‌های 3، 4، 7، 8، 11، 12 در P1	پایه‌های 1 تا 8 در P2
خطوط داده گذرگاه توسعه‌دهنده I/O (داده‌های 0 تا 7)	کلاک گذرگاه توسعه‌دهنده I/O
پایه 10 در P2	همگام‌سازی گذرگاه توسعه‌دهنده I/O
پایه‌های 11 و 12 در P2	NC (بدون اتصال)
پایه‌های A/1 تا H/J گروه A در P3	سیگنال‌های خروجی دیجیتال 1 تا 8 (گروه A)
پایه‌های K/9 تا S/8 گروه B در P3	سیگنال‌های خروجی دیجیتال 9 تا 16 (گروه B)

راهنمای نصب

هنگام کار با ماژول، برای محافظت از تجهیزات حساس به الکتریسیته ساکن، از بند مچی اتصال به زمین و روش‌های ضدالکتریسیته ساکن استفاده کنید.
پیش از قرار دادن ماژول در رک، دیپ‌سوئیچ آدرس ۸ وضعیتی (S1) را مطابق آدرس تعریف‌شده در کد تابع 83 (مشخصات S1) تنظیم کنید.
مطمئن شوید یک دیپ‌شنت به‌درستی در سوکت گذرگاه توسعه‌دهنده I/O روی برد پشتی، بین ماژول کنترل و ماژول خروجی، نصب شده است.
برای جلوگیری از خطر برق‌گرفتگی، پیش از نصب دیپ‌شنت‌ها روی برد پشتی MMU، برق سیستم را قطع کنید.
ماژول را با ریل‌های راهنما در واحد نصب ماژول هم‌راستا کنید و آن را به داخل بلغزانید تا پنل جلویی هم‌سطح شود؛ دو پیچ نگهدارنده اسیر صفحه جلویی را قفل کنید.

انطباق و گواهی‌ها

اظهارنامه نشان CE (دستورالعمل EMC96، 89/336/EEC: EN 50081-2، EN 50082-2)
دارای گواهی CSA (مکان‌های عادی و غیرخطرناک طبق CSA C22.2 شماره 1010.1-92)
تأییدشده توسط FM (غیرآتش‌زا برای کلاس I، بخش 2، گروه‌های A، B، C، D؛ کلاس II، بخش 2، گروه‌های F، G)

FAQ

چه چیزی نشان‌دهنده عملکرد عادی در LEDهای وضعیت ماژول است؟

عملکرد عادی زمانی نشان داده می‌شود که LED وضعیت سبز روشن و LED وضعیت قرمز خاموش باشد؛ این وضعیت نشان می‌دهد ماژول فعال است و با ماژول کنترل ارتباط برقرار می‌کند.

خروجی‌ها هنگام پایان مهلت زمانی گذرگاه ماژول کنترل چگونه عمل می‌کنند؟

اگر ساعت گذرگاه به‌مدت ۱۰ میلی‌ثانیه متوقف شود، زمان‌سنج خطای گذرگاه پایان مهلت زمانی می‌دهد، LED وضعیت قرمز روشن می‌شود و خروجی‌های دیجیتال بر اساس تنظیمات FC 83 به مقادیر پیش‌فرض پیکربندی‌شده تغییر می‌کنند یا مقادیر فعلی را حفظ می‌کنند.

آیا می‌توان این ماژول را درحالی‌که برق سیستم وصل است جدا کرد؟

ماژول را می‌توان درحالی‌که برق وصل است جدا کرد، اما برای جلوگیری از آسیب به پین‌های کانکتور لبه‌ای، سیگنال‌های خروجی باید پیش از جدا کردن غیرفعال شوند.
