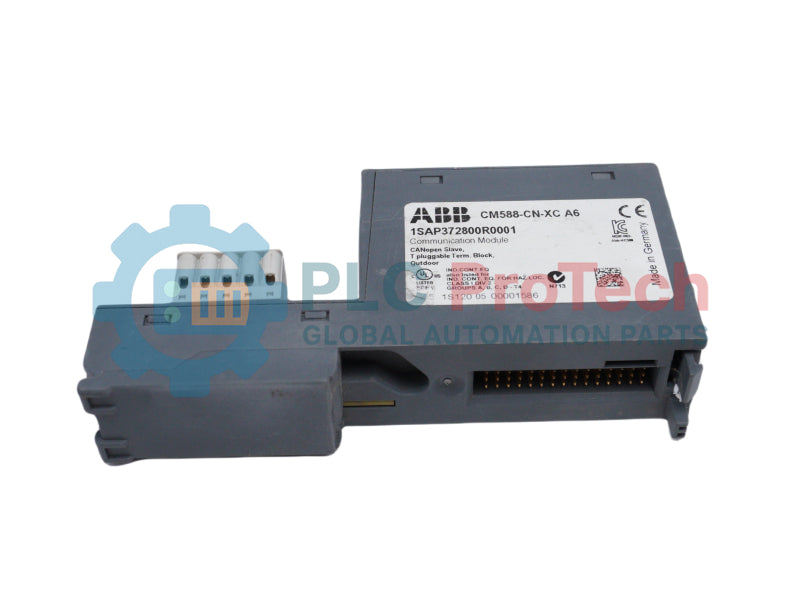

ماژول ارتباطی AC500 مدل ABB CM588-CN-XC با شناسه 1SAP372800R0001، واسط CANopen Slave

معرفی محصول

CM588-CN-XC (1SAP372800R0001) ABB یک ماژول ارتباطی اسلیو CANopen است که برای پلتفرم PLC مدل ABB AC500 طراحی شده است. این ماژول ارتباط فیلدباس قطعی بین CPU مدل AC500 و دستگاه‌های توزیع‌شده CANopen را در سیستم‌های اتوماسیون صنعتی امکان‌پذیر می‌کند.

این ماژول به سری AC500-XC (شرایط گسترده) تعلق دارد که برای محیط‌های صنعتی سخت طراحی شده است. این ماژول عملکرد قابل‌اعتماد را در برابر تغییرات شدید دما، قرارگیری در معرض لرزش و شرایط رطوبت بالا فراهم می‌کند. نسخه XC معمولاً در سیستم‌های فراساحلی، اتوماسیون دریایی، تأسیسات تولید برق بادی و ماشین‌آلات صنعتی سنگین استفاده می‌شود؛ یعنی جاهایی که ماژول‌های استاندارد PLC ممکن است از کار بیفتند.

CM588-CN-XC صرفاً به‌عنوان گره اسلیو CANopen عمل می‌کند و در یک شبکه ساختاریافته CANopen به کنترل‌کننده مستر پاسخ می‌دهد. این ماژول از تبادل بلادرنگ و چرخه‌ای داده بر پایه ارتباط از طریق فرهنگ لغت اشیا پشتیبانی می‌کند و رفتار قابل‌پیش‌بینی و هماهنگ سیستم را تضمین می‌نماید.

ویژگی‌های کلیدی

• ماژول ارتباطی اسلیو CANopen برای سیستم‌های PLC مدل ABB AC500

• طراحی‌شده برای کاربردهای AC500-XC در محیط‌های سخت

• عملکرد پایدار در برابر لرزش، رطوبت و تنش‌های دمایی

• پشتیبانی از تبادل قطعی و چرخه‌ای داده از طریق پروتکل CANopen

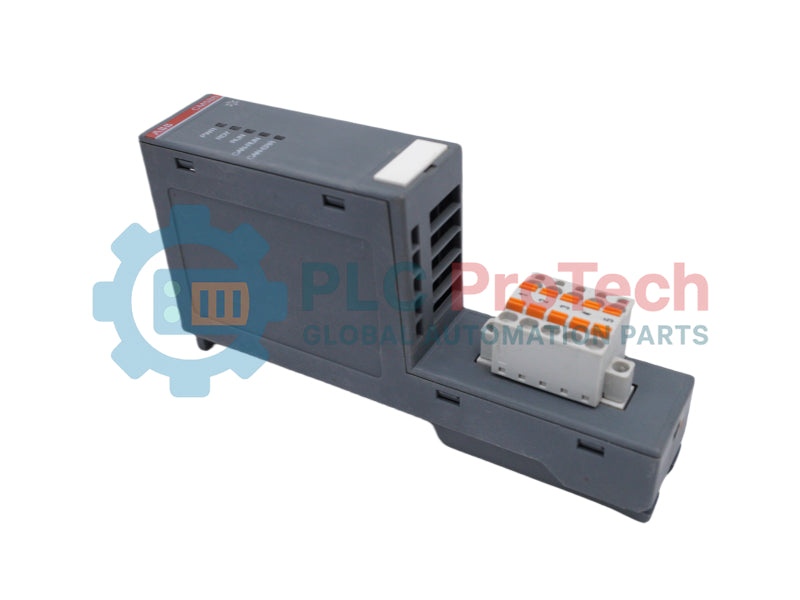

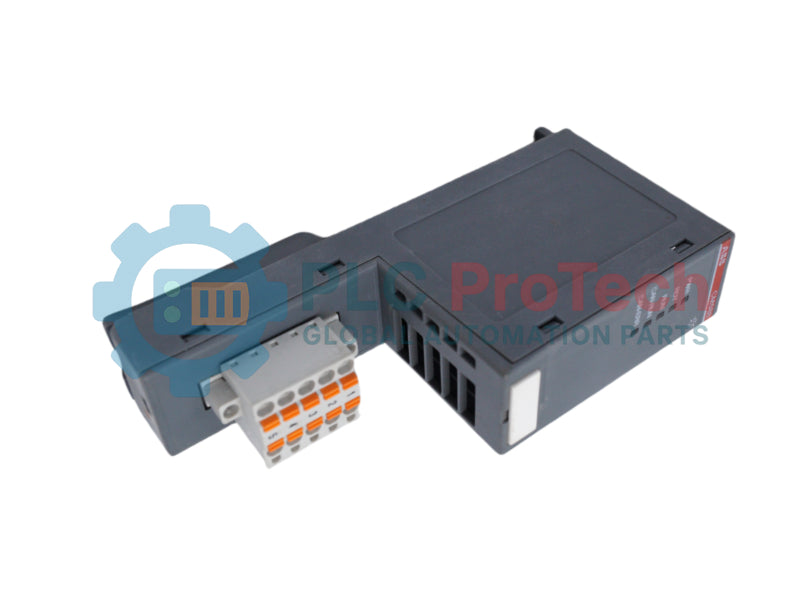

• بلوک ترمینال فنری قابل‌اتصال ۲×۵ برای سیم‌کشی ایمن در محل

• قابل نصب روی ریل DIN و سازگار با رک‌های استاندارد AC500

• مناسب برای معماری‌های اتوماسیون توزیع‌شده و فیلدباس

مشخصات فنی

ارتباطات و عملکرد سیستم

CM588-CN-XC به‌عنوان گره اسلیو در شبکه CANopen که توسط یک دستگاه مستر کنترل می‌شود، عمل می‌کند. ارتباط بر اساس فریم‌های استاندارد CAN و نگاشت فرهنگ لغت اشیا انجام می‌شود.

هر گره دارای یک شناسه منحصربه‌فرد است و پارامترهای ارتباطی مانند نرخ بود و چرخه انتقال از طریق محیط مهندسی AC500 پیکربندی می‌شوند.

این ماژول از تبادل چرخه‌ای داده‌های فرایندی (PDO) و دسترسی به پارامترها از طریق اشیای داده خدمات (SDO) پشتیبانی می‌کند و در نتیجه، هم کنترل بلادرنگ و هم انعطاف‌پذیری پیکربندی را در سامانه‌های اتوماسیون فراهم می‌سازد.

راهنمای سیم‌کشی و نصب

نصب صحیح برای اطمینان از ارتباط پایدار CANopen ضروری است.

• از کابل‌های زوج‌تابیده شیلددار مطابق با استاندارد ISO 11898 استفاده کنید.

• در هر دو انتهای باس CAN، مقاومت‌های ترمینیشن ۱۲۰Ω نصب کنید.

• سیم‌کشی CAN را از کابل‌های برق جدا نگه دارید (حداقل فاصله پیشنهادی ۲۰۰ میلی‌متر است).

• برای پایداری EMC، شیلد کابل را به زمین عملکردی (FE) متصل کنید.

• پیش از راه‌اندازی سیستم، از پیکربندی صحیح شناسه گره و نرخ بود اطمینان حاصل کنید.

ترمینیشن نادرست یا شیلدینگ ضعیف ممکن است به خطاهای ارتباطی مانند حالت باس‌آف یا ازدست‌رفتن فریم منجر شود.

ملاحظات EMC و محیطی

نسخه XC برای محیط‌های سخت طراحی شده و با استفاده از پوشش همدیس، حفاظت بیشتری در برابر لرزش و جوهای خورنده فراهم می‌کند.

برای حفظ عملکرد EMC:

• از اتصال صحیح زمین ماژول و ساختار کابینت اطمینان حاصل کنید.

• از مسیریابی موازی طولانی بین کابل‌های برق و سیگنال خودداری کنید.

• برای جلوگیری از ایجاد میعان، رطوبت کابینت را در محدوده‌ای پایدار حفظ کنید.

• برای کاربردهای فضای باز از محفظه‌ای با درجه حفاظت IP54 یا بالاتر استفاده کنید.

کاربردها

ABB CM588-CN-XC به‌طور گسترده در موارد زیر استفاده می‌شود:

• سیستم‌های اتوماسیون دریایی

• سکوهای فراساحلی نفت و گاز

• سیستم‌های کنترل توربین بادی

• ماشین‌آلات صنعتی سنگین

• شبکه‌های اتوماسیون توزیع‌شده کارخانه

• سیستم‌های کنترل زیرساخت که به ارتباط CANopen نیاز دارند

اطلاعات سفارش

• شناسه محصول: 1SAP372800R0001

• عنوان نوع: CM588-CN-XC

• EAN: 4016779864817

• حداقل مقدار سفارش: ۱ عدد

سؤالات متداول

سؤال ۱: تفاوت اصلی بین CM588-CN و CM588-CN-XC چیست؟
نسخه XC برای شرایط محیطی بسیار سخت، از جمله دامنه دمایی گسترده‌تر و مقاومت بیشتر در برابر لرزش، طراحی شده است.

سؤال ۲: آیا این ماژول مستر CANopen است؟
خیر، این ماژول صرفاً به‌عنوان یک گره اسلیو CANopen عمل می‌کند.

سؤال ۳: آیا می‌تواند مستقیماً جایگزین CM588-CN استاندارد شود؟
بله، با نسخه‌های قبلی سازگار است، اما الزامات پیکربندی محیطی و سیستمی باید بررسی شوند.

سؤال ۴: اگر ترمینیشن باس CAN نادرست باشد چه اتفاقی می‌افتد؟
ترمینیشن نادرست ممکن است باعث بازتاب سیگنال، خرابی داده یا ازکارافتادن کامل ارتباط شود.
