تولیدکننده: ABB

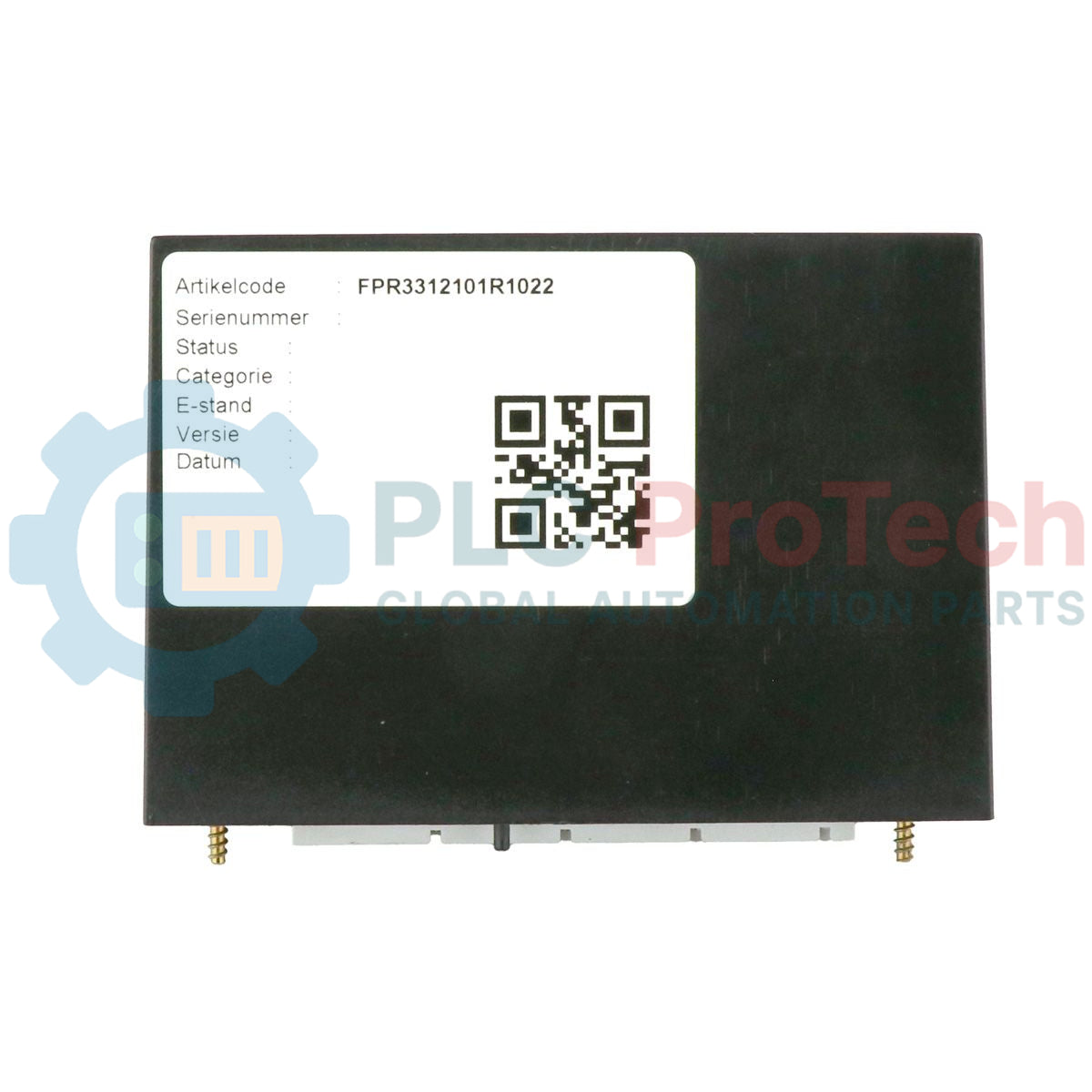

شماره محصول: FPR3312101R1022
کشور سازنده:سوئد
نوع محصول: ماژول خروجی دیجیتال
بارکد: 85371099
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 430g
ابعاد: ۱۲٫۷۰ سانتیمتر × ۱۲٫۷۰ سانتیمتر × ۱۵٫۲۰ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
ICSO 08 R1 (ICSO08R1) یک ماژول خروجی دیجیتال برای سامانه ورودی/خروجی توزیعشده ABB CS31 است. این ماژول دارای ۸ کانال خروجی رله با ایزولاسیون الکتریکی است که برای کاربردهای کنترل صنعتی و سوئیچینگ مطمئن تجهیزات میدانی مانند کنتاکتورها، سلونوئیدها، لامپهای سیگنال و رلههای کمکی طراحی شدهاند.
هر خروجی رله از جریان سوئیچینگ تا ۲ A پشتیبانی میکند و از گذرگاه سیستم و کانالهای مجاور ایزوله الکتریکی است. این ماژول از طریق پایه پلاگین ECZ به گذرگاه سیستم CS31 متصل میشود و دارای عملکردهای تشخیصی یکپارچه با نمایش وضعیت LED روی پنل جلویی است.
ماژولهای ICSO 08 R1 معمولاً در سامانههای اتوماسیون کارخانه، تابلوهای کنترل نیروگاه، سامانههای تصفیه آب و تابلوهای اتوماسیون فرایند استفاده میشوند؛ جایی که سوئیچینگ پایدار خروجی مبتنی بر رله مورد نیاز است.
ICSO 08 R1 ایزولاسیون خروجی رله، نمایش وضعیت تشخیصی و ارتباط ورودی/خروجی از راه دور CS31 را در طراحی فشرده مناسب ریل DIN ترکیب میکند.
| ویژگی | شرح |
|---|---|
| کانالهای خروجی | ۸ خروجی رله |
| نوع رله | کنتاکت نرمال باز تکی |
| ایزولاسیون کانال | خروجیهای دارای ایزولاسیون الکتریکی |
| رابط گذرگاه | رابط CS31 با ایزولاسیون الکتریکی |

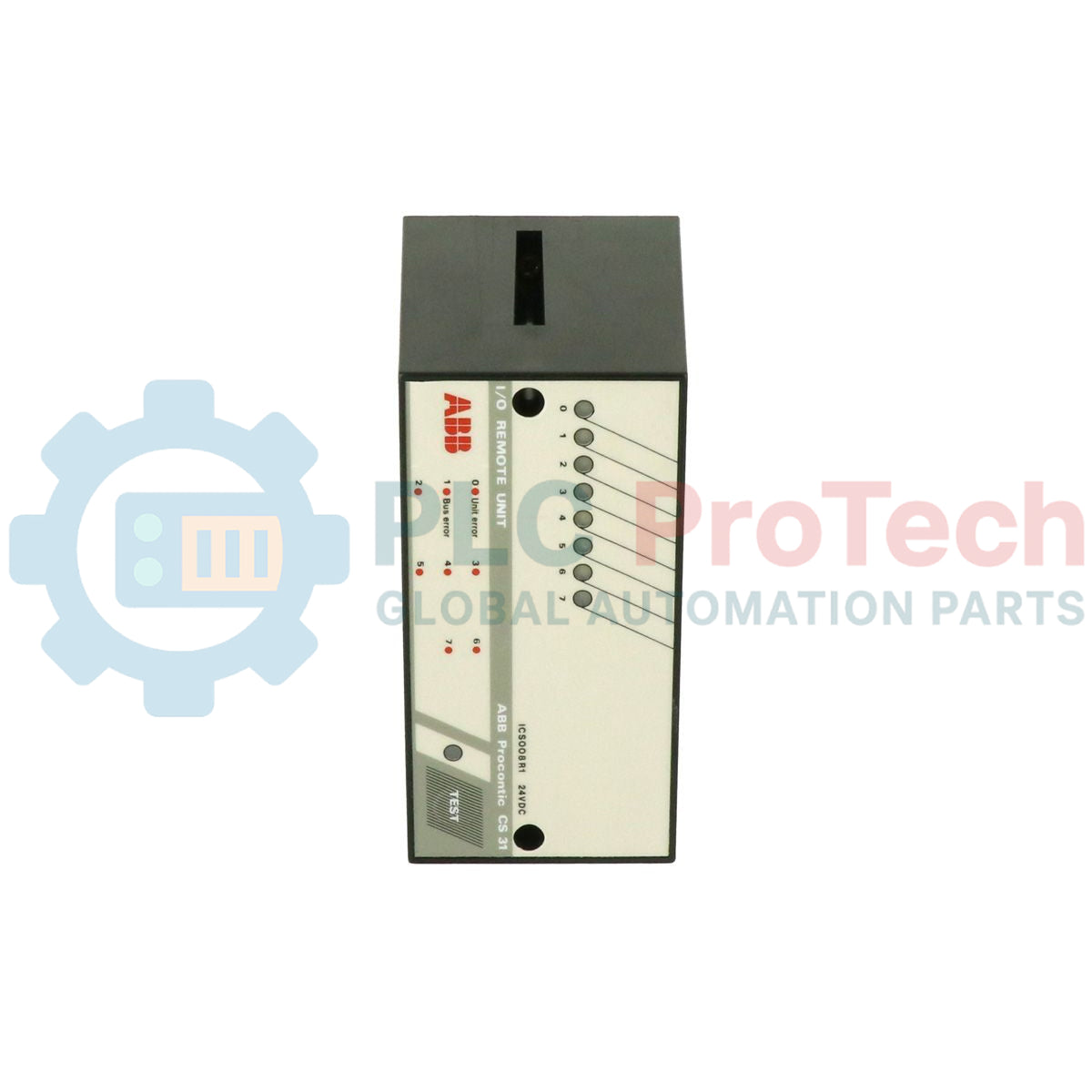

| نشانگر وضعیت | ۸ LED زرد کانال |
| نشانگر خطا | ۱ LED قرمز خطا |
| عملکردهای تشخیصی | نمایشگر تشخیص یکپارچه |
| روش نصب | پایه پلاگین ECZ |
| عملکرد تست | دکمه تست روی پنل جلویی |
پایه پلاگین ECZ دارای کدگذاری مکانیکی ولتاژ است تا از نصب آن با پیکربندیهای نادرست ولتاژ تغذیه جلوگیری شود.
| پارامتر | مقدار |
|---|---|
| مدل | ICSO 08 R1 |
| برند | ABB |
| نوع محصول | ماژول خروجی دیجیتال |
| سری | CS31 |
| کانالهای خروجی | ۸ خروجی رله |
| نوع خروجی | کنتاکت نرمال باز رله |
| جریان سوئیچینگ | ۲ A در هر کانال |
| جریان کل خروجی | حداکثر ۱۶ A |
| ولتاژ کنتاکت | حداکثر ۲۵۰ VAC |
| توان سوئیچینگ AC | حداکثر ۵۰۰ VA |
| توان سوئیچینگ DC | حداکثر ۶۰ W |
| حداقل بار سوئیچینگ | 0.1 mA / 0.1 VDC |
| عمر مکانیکی رله | > 3 x 10^7 چرخه |
| عمر الکتریکی رله | > 1 x 10^5 چرخه در 230 VAC / 2 A |
| گزینههای ولتاژ تغذیه | 24 VDC یا 230 VAC |
| حداکثر اتلاف توان | 5 W |
| رابط گذرگاه | گذرگاه سیستم ایزوله CS31 |
| نشانگرهای LED | LEDهای وضعیت زرد و LED خطای قرمز |
| روش نصب | نصب روی ریل DIN یا با پیچ |
| عمق نصب | 117 mm |
| وزن پایه پلاگین | 200 g |
| وزن ماژول، نسخه 24 VDC | 250 g |
| وزن ماژول، نسخه 230 VAC | 430 g |
| شرح | شماره سفارش |
|---|---|
| پایه پلاگین ECZ | FPR3700001R0001 |
| ماژول ICSO 08 R1، 24 V DC | FPR3312101R1022 |
| ماژول ICSO 08 R1، 230 V AC | FPR3312101R0026 |
هدف از پایه پلاگین ECZ چیست؟
پایه ECZ اتصال الکتریکی، نصب مکانیکی و حفاظت کدگذاری ولتاژ را برای ماژول فراهم میکند.
آیا ICSO 08 R1 میتواند بارهای القایی را مستقیماً کلیدزنی کند؟
بله. بااینحال، ABB استفاده از قطعات حفاظتی خارجی، مانند دیودهای هرزگرد برای بارهای DC و وریستورها برای بارهای القایی AC، را توصیه میکند.
آیا خروجیهای رله از نظر الکتریکی ایزوله هستند؟
بله. هر خروجی رله از نظر الکتریکی از منطق ماژول و کانالهای دیگر ایزوله است.
اگر ماژول ولتاژ تغذیه نادرست نصب شود، چه اتفاقی میافتد؟
سیستم کدگذاری مکانیکی ECZ از نصب ماژول با پیکربندیهای نادرست ولتاژ تغذیه جلوگیری میکند.
هنگام کلیدزنی بارهای DC القایی مانند بوبینهای رله یا سلونوئیدها، همیشه یک دیود هرزگرد را بهصورت موازی با ترمینالهای بار نصب کنید. این کار جرقهزنی کنتاکتهای رله را کاهش داده و عمر کاری رله را افزایش میدهد.
در داخل تابلو، سیمکشی خروجی رله را از کابلهای سیگنال آنالوگ سطح پایین جدا نگه دارید. گذراهای کلیدزنی رله ممکن است نویز الکتریکی را وارد مدارهای ابزار دقیق کنند.
برای اطمینان از قابلیت اطمینان بلندمدت، بررسی کنید که جریان خروجی ترکیبی از حد کلی 16 A ماژول تجاوز نکند، بهویژه در کاربردهای با چرخه کاری سنگین.
