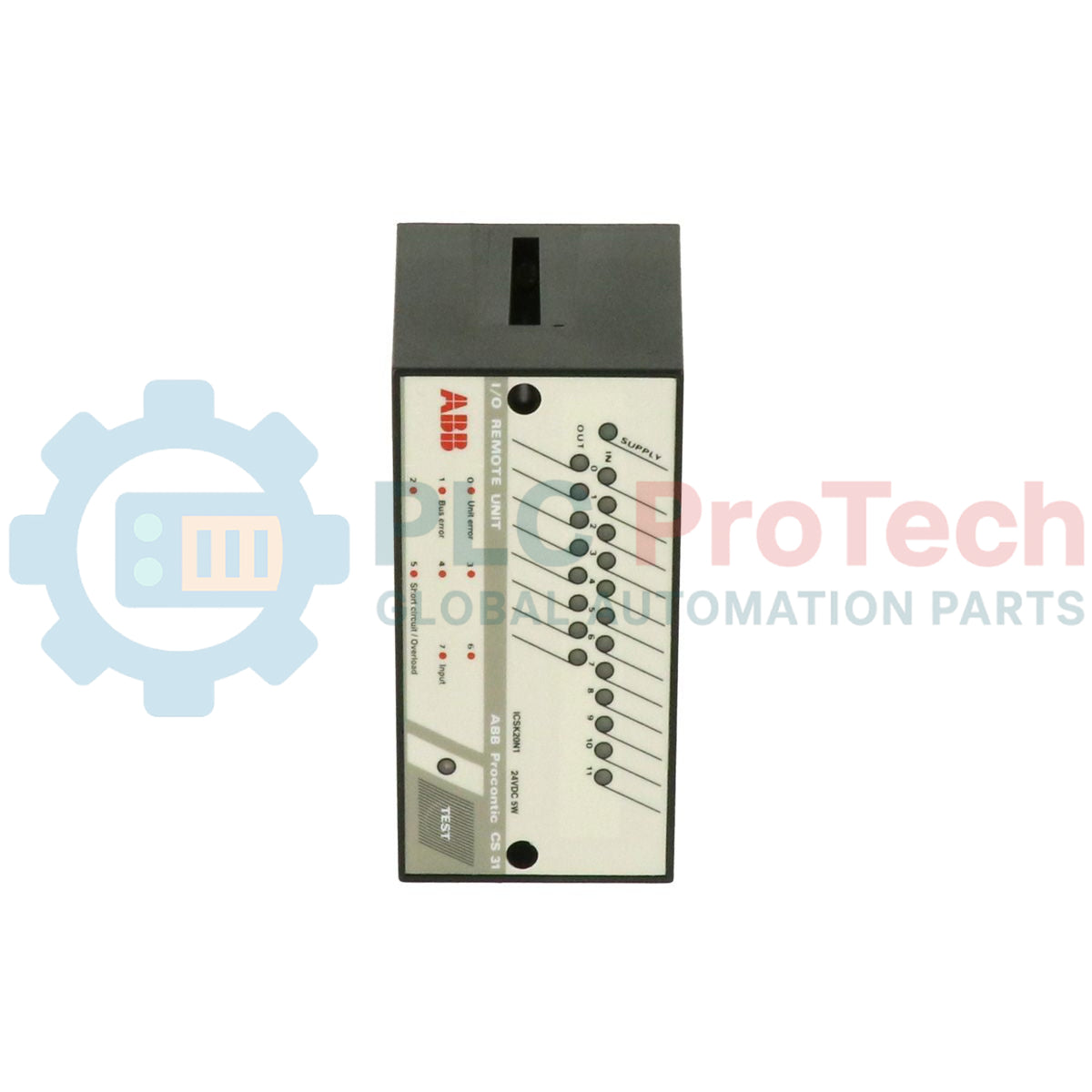

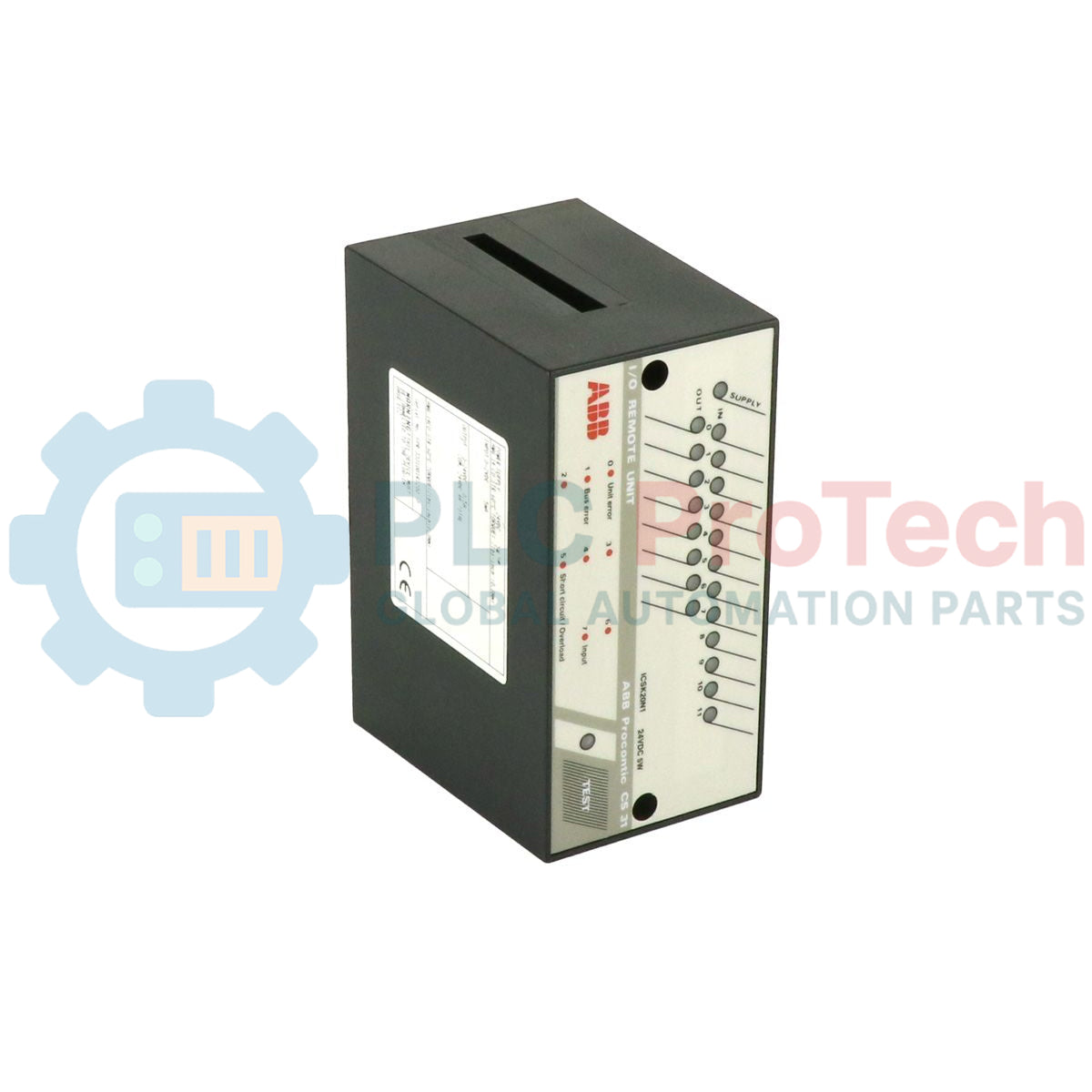

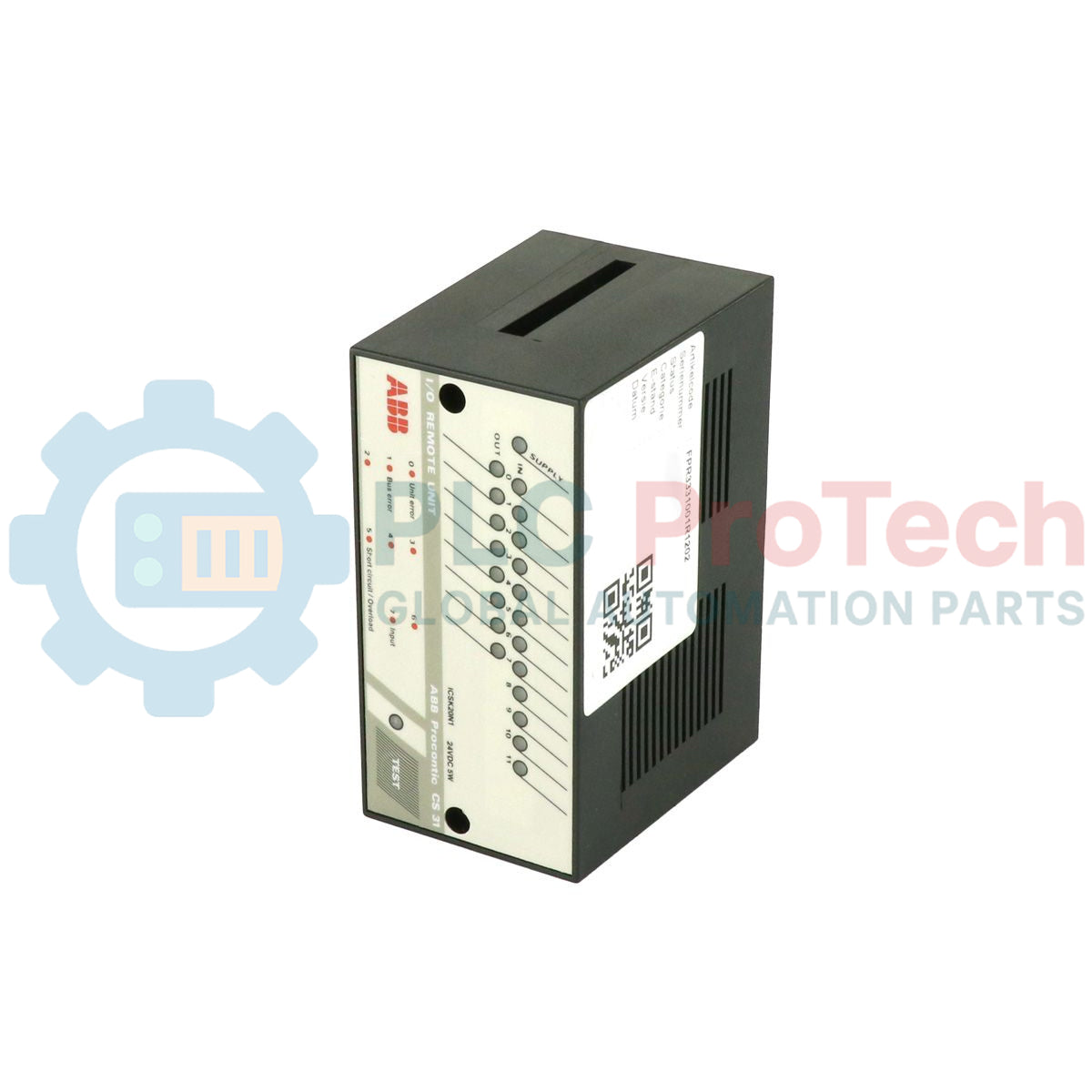

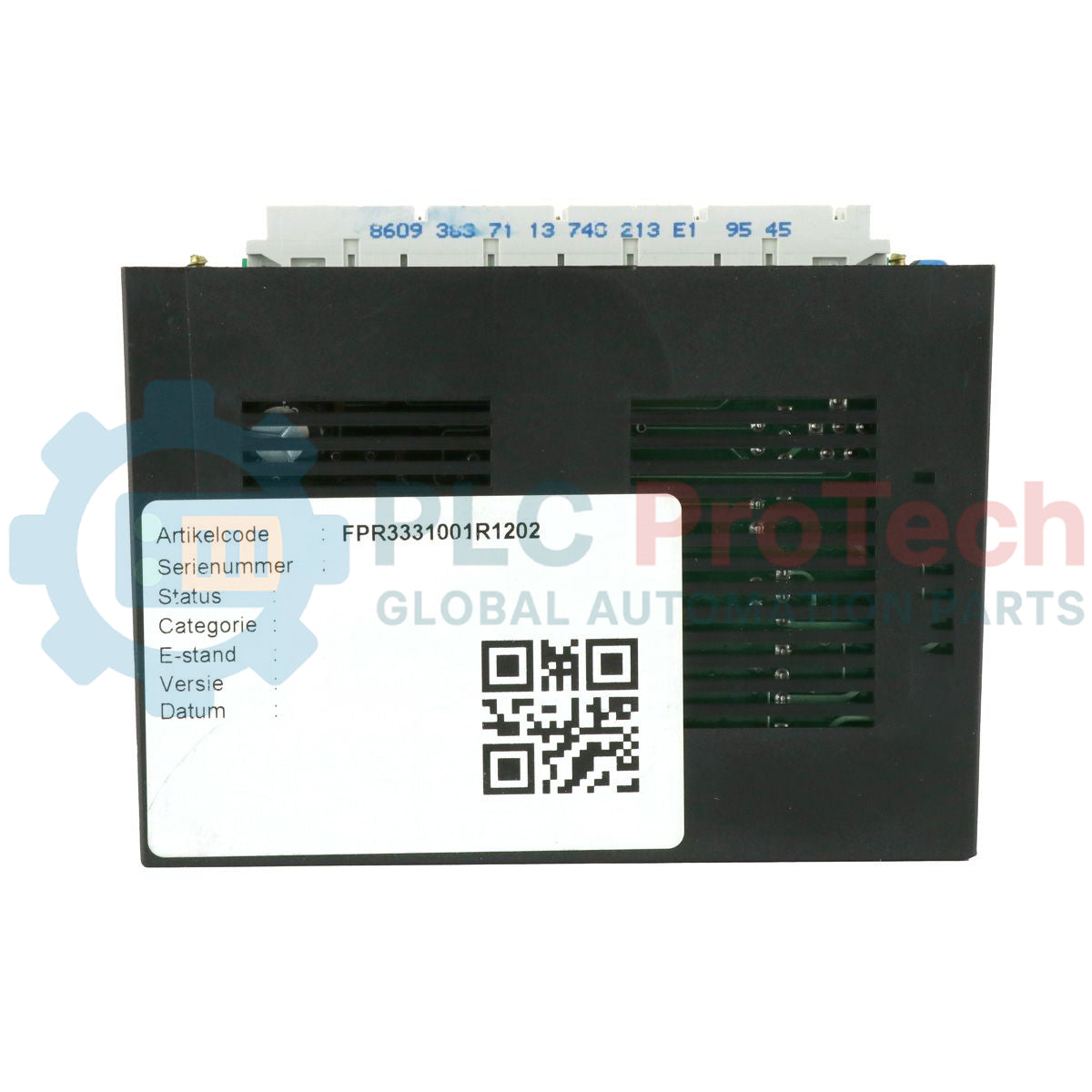

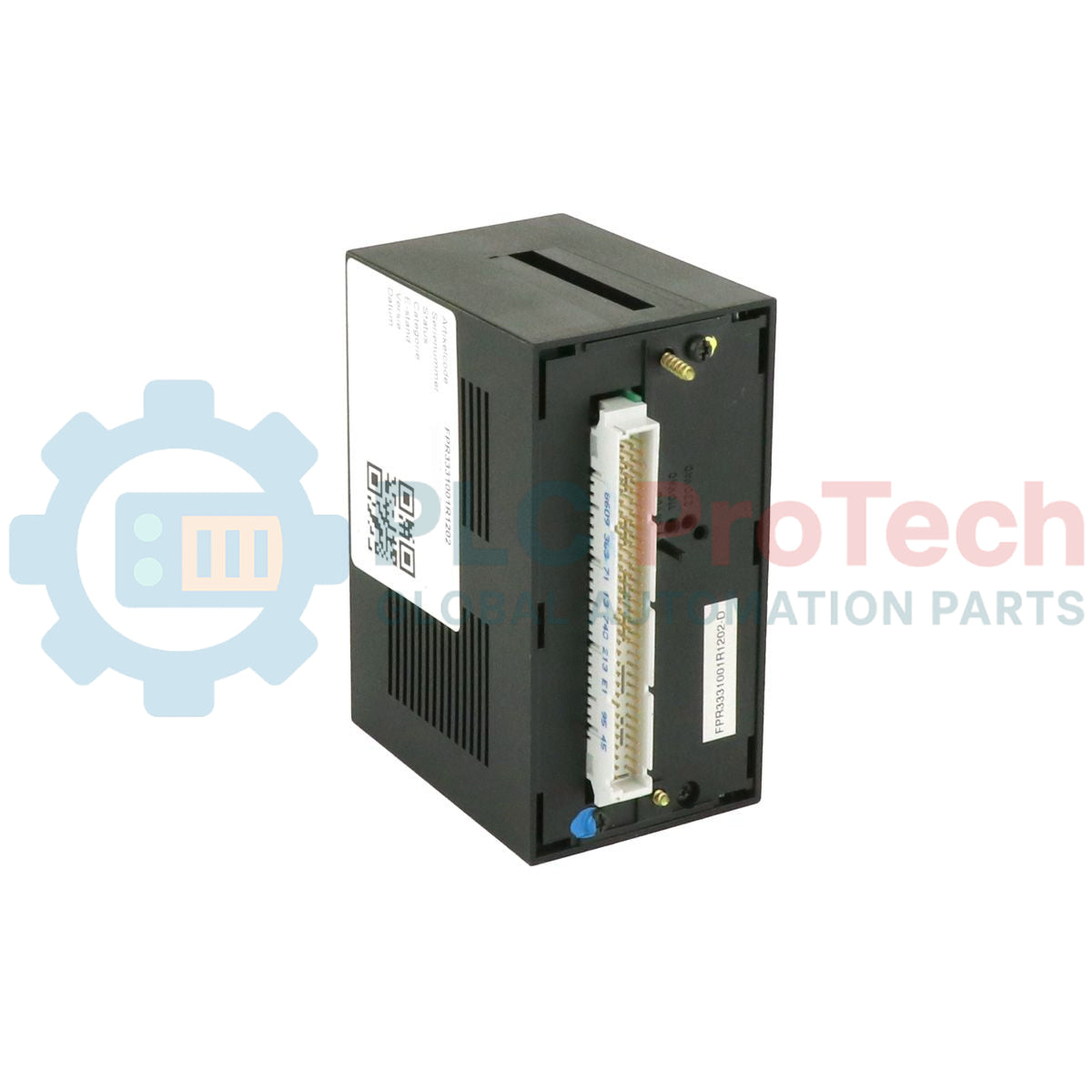

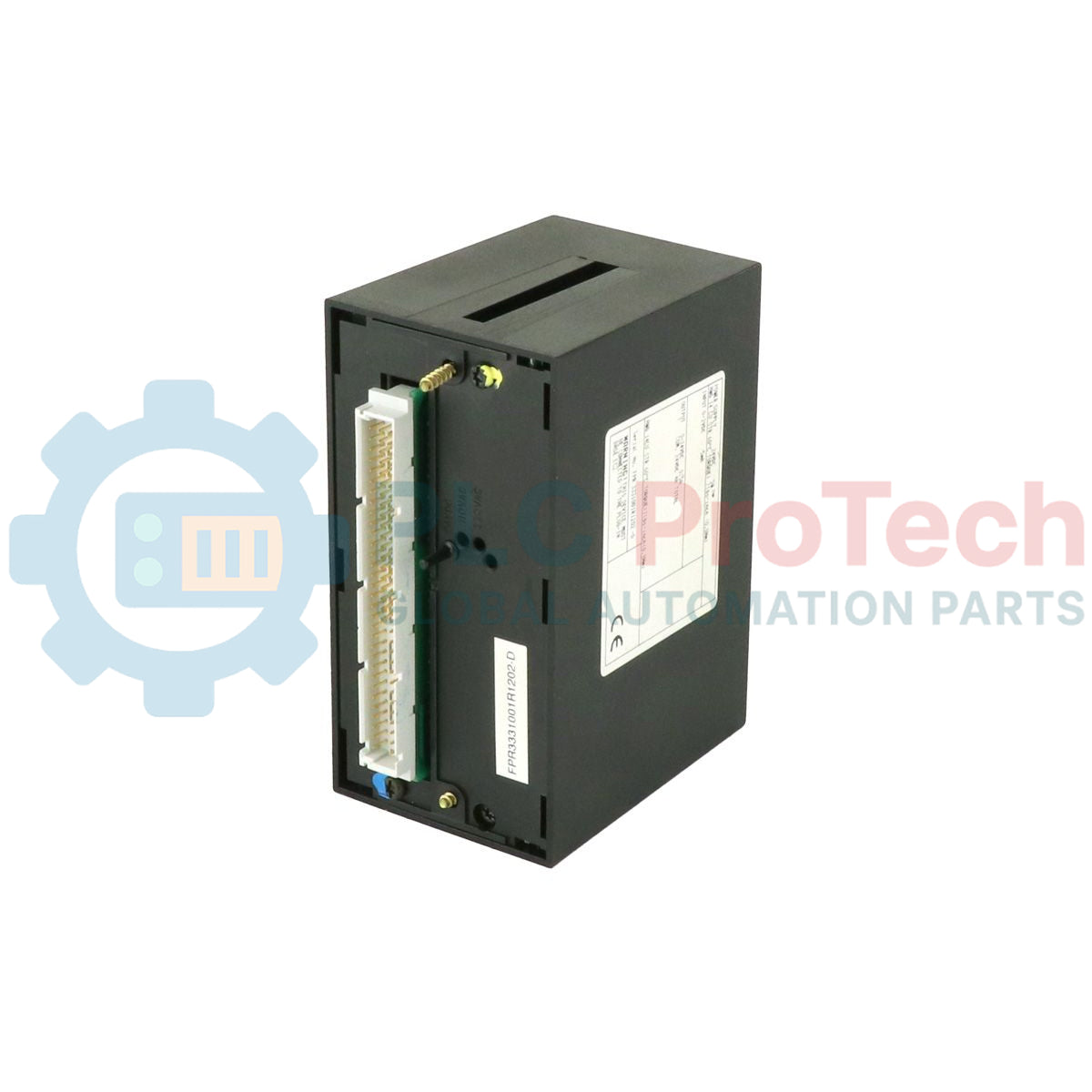

ماژول ورودی/خروجی باینری ABB CSK 20 N1 مدل FPR3331001R1202 برای AC 31

مرور کلی محصول

CSK 20 N1 (CSK20N1) یک واحد توسعه‌یافته ورودی/خروجی باینری مقاوم‌سازی‌شده از خانواده ABB Advant Controller 31 (AC 31) است که به‌طور ویژه برای استفاده با واحد ریموت ICMK-CS31 طراحی شده است. این ماژول که با کد محصول FPR3331001R1202 (FPR 333 1001 R1202) شناسایی می‌شود، تبادل پرسرعت سیگنال‌های دیجیتال را در سراسر فیلدباس CS31 امکان‌پذیر می‌کند. این تجهیز با 12 کانال ورودی اختصاصی 24 V DC و 8 کانال خروجی ترانزیستوری، کنترل دقیق لازم برای وظایف اتوماسیون غیرمتمرکز در تصفیه‌خانه‌های آب، سیستم‌های HVAC و خطوط مونتاژ کارخانه را فراهم می‌کند. با انتقال پردازش I/O به مکان‌های دوردست، FPR3331001R1202 هزینه‌های سیم‌کشی را کاهش داده و ماژولار بودن سیستم را افزایش می‌دهد؛ بنابراین برای کاهش زمان نصب و تضمین قابلیت اطمینان بلندمدت معماری‌های کنترل توزیع‌شده، ضروری است.

پیکربندی پسوند و ولتاژ

سری CSK 20 N1 در سه گونه متمایز توان و ولتاژ برای سازگاری با استانداردهای صنعتی جهانی عرضه می‌شود:

• FPR3331001R1202: مدل استاندارد 24 V DC، مورد استفاده در مدارهای کنترل ولتاژ پایین و کاربردهای ولتاژ بسیار پایین ایمن (SELV).

• FPR3331001R0206: گونه 230 V AC، مناسب برای شبکه‌های کنترل ولتاژبالای اروپایی و بین‌المللی.

• FPR3331001R0204: گونه 120 V AC، که عمدتاً برای استانداردهای برق صنعتی آمریکای شمالی طراحی شده است.

• رابط سخت‌افزاری: در همه گونه‌ها دارای 12 ورودی باینری (24 V DC) و 8 خروجی ترانزیستوری (24 V DC، 0.5 A) برای منطق سیگنال است، هرچند توان تغذیه متفاوت است.

مشخصات فنی

پرسش‌های متداول فنی

CSK 20 N1 چگونه با PLC مرکزی ارتباط برقرار می‌کند؟

این ماژول مستقیماً با PLC ارتباط برقرار نمی‌کند؛ بلکه به یک واحد ریموت ICMK-CS31 متصل می‌شود که به‌عنوان کوپلر باس عمل می‌کند. سپس واحد ICMK داده‌های I/O را از طریق فیلدباس زوج‌تابیده CS31 به کنترلر Advant منتقل می‌کند.

اگر LED «Error» خروجی روشن باشد، چه کاری باید انجام دهم؟

روشن بودن LED خطا در بخش خروجی معمولاً نشان‌دهنده اتصال کوتاه یا اضافه‌بار (جریان > 0.5 A) در یکی از 8 کانال ترانزیستوری است. واحد را خاموش کنید، سیم‌کشی فیلد را از نظر وجود اشکال بررسی کنید و پیش از راه‌اندازی مجدد، مطمئن شوید مجموع بار از ظرفیت نامی بیشتر نیست.

آیا می‌توانم گونه‌های AC و DC را روی یک واحد ریموت ICMK-CS31 ترکیب کنم؟

بله، باس CS31 از ترکیب ماژول‌های توسعه ریموت مختلف پشتیبانی می‌کند. بااین‌حال، اطمینان حاصل کنید که سیم‌کشی منبع تغذیه هر ماژول CSK 20 N1 با کد سفارش آن مطابقت داشته باشد (R1202 برای DC و R0206/R0204 برای AC) تا از آسیب به ترمینال‌ها جلوگیری شود.

راهنمای مهندسی و نصب

آدرس‌دهی و ترمینیشن فیلدباس

هنگام افزودن CSK 20 N1 به یک ایستگاه ریموت، مطمئن شوید کلیدهای آدرس روی ICMK-CS31 مربوطه، مطابق نقشه I/O پروژه به‌درستی تنظیم شده‌اند. برای کابل باس CS31، همواره از سیم زوج‌تابیده شیلددار استفاده کنید. اگر واحد ریموت آخرین تجهیز روی سگمنت است، باید یک مقاومت ترمینیشن 120 اهم بین ترمینال‌های باس نصب شود تا از بازتاب سیگنال جلوگیری کند.

حفاظت از خروجی ترانزیستوری

اگرچه خروجی‌های ترانزیستوری 0.5 A مقاوم هستند، هنگام سوئیچ‌کردن بارهای القایی، مانند سیم‌پیچ رله، در برابر ولتاژ برگشتی بالا آسیب‌پذیرند. همیشه یک دیود هرزگرد (برای DC) یا اسنابر RC (برای گونه‌های AC) را مستقیماً در محل بار نصب کنید. این کار مانع بازگشت نویز الکترومغناطیسی به باس AC 31 شده و عمر کاری ترانزیستورهای ماژول را افزایش می‌دهد.

مدیریت حرارتی

CSK 20 N1 برای خنک‌کاری با همرفت طبیعی طراحی شده است. هنگام نصب چند واحد روی ریل DIN، حداقل فاصله افقی 10 mm و فاصله عمودی 50 mm بین داکت‌های سیم را حفظ کنید. در محیط‌هایی با دمای بیش از 45 درجه سلسیوس، برای جلوگیری از گرم‌شدن موضعی بخش خروجی ترانزیستوری، خنک‌کاری با جریان هوای اجباری را درون تابلو در نظر بگیرید.
