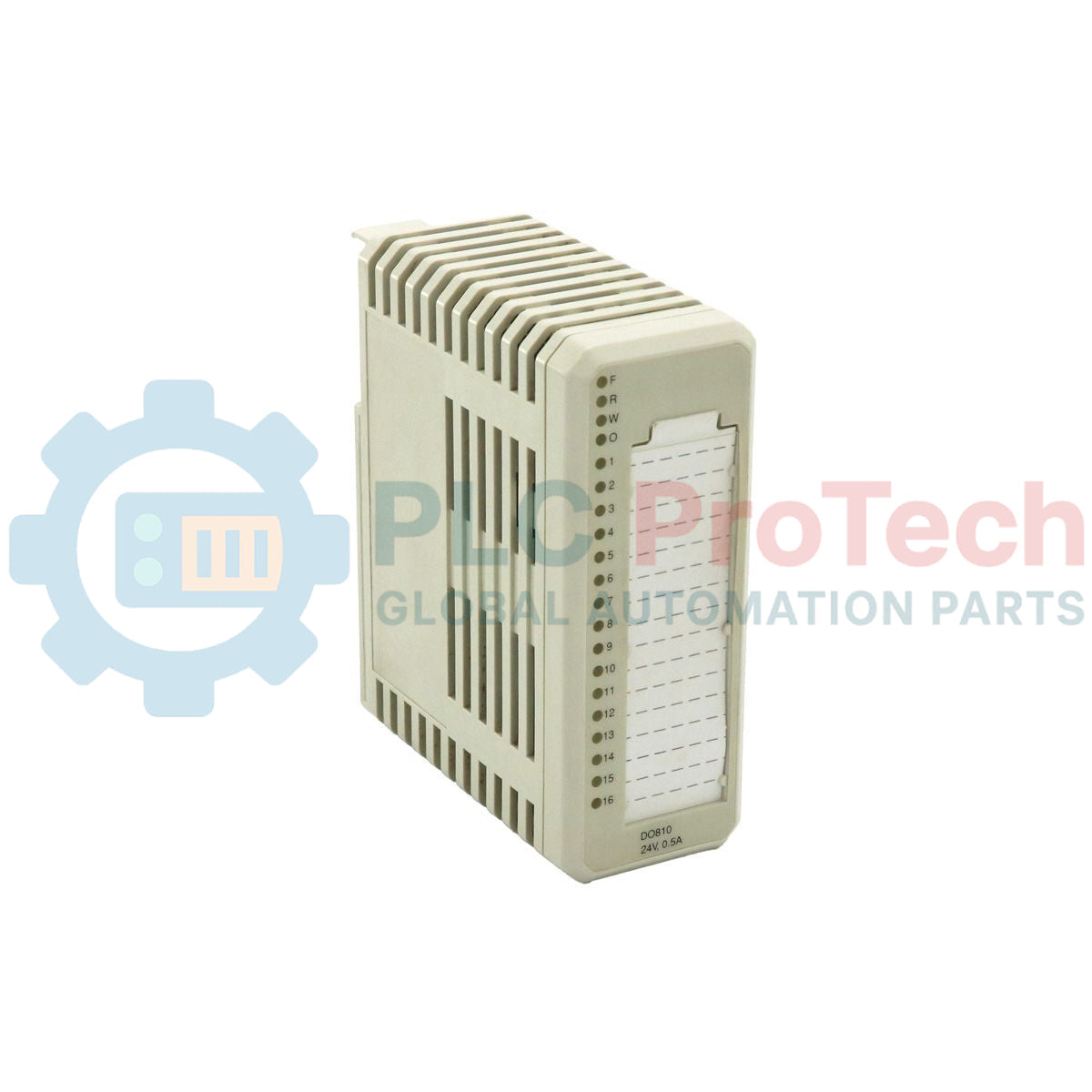

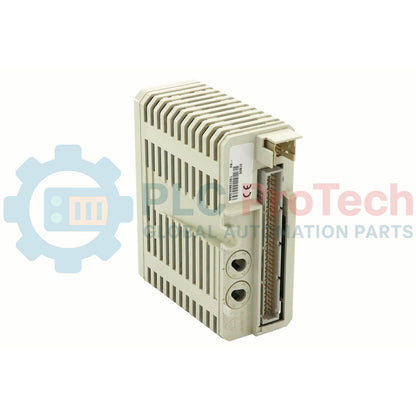

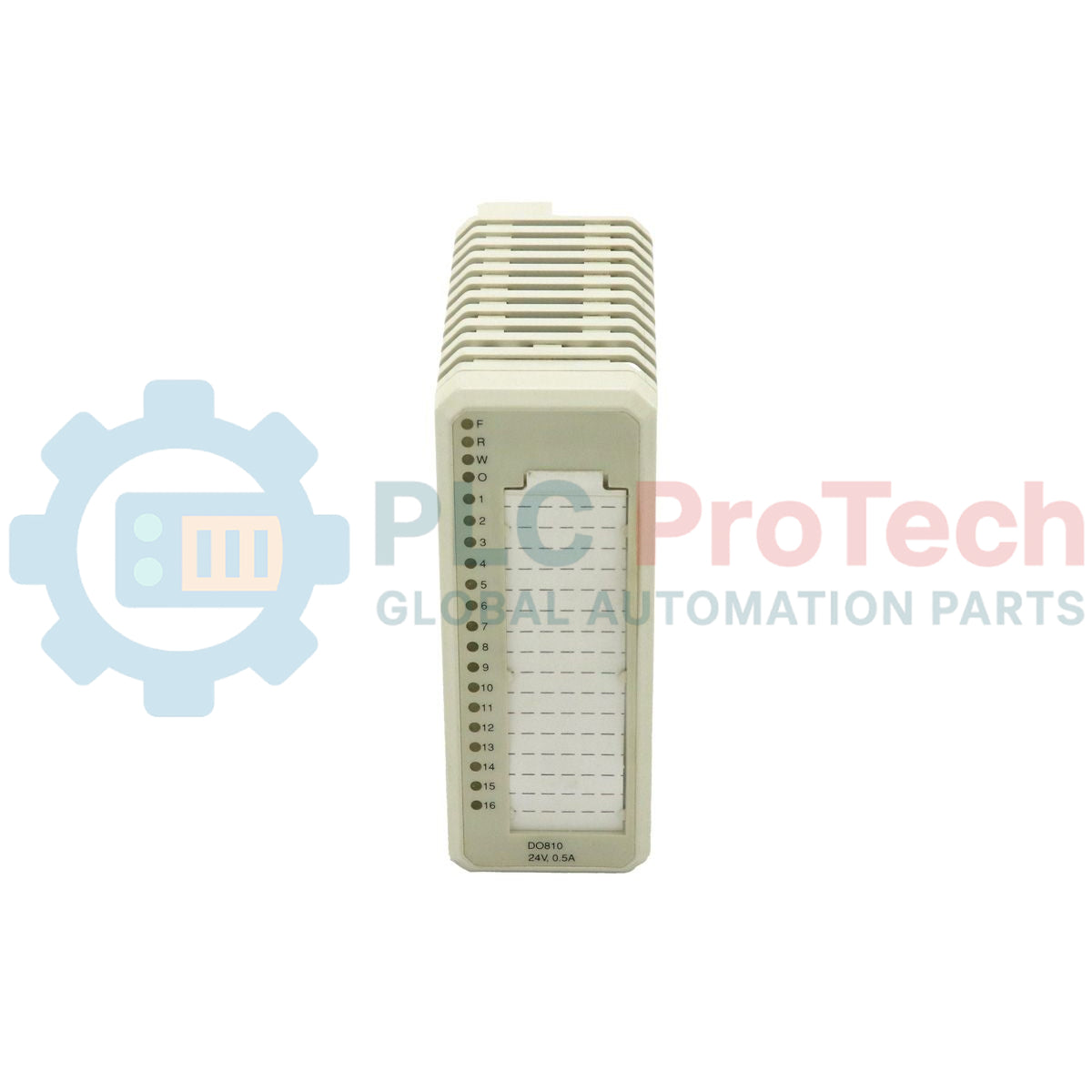

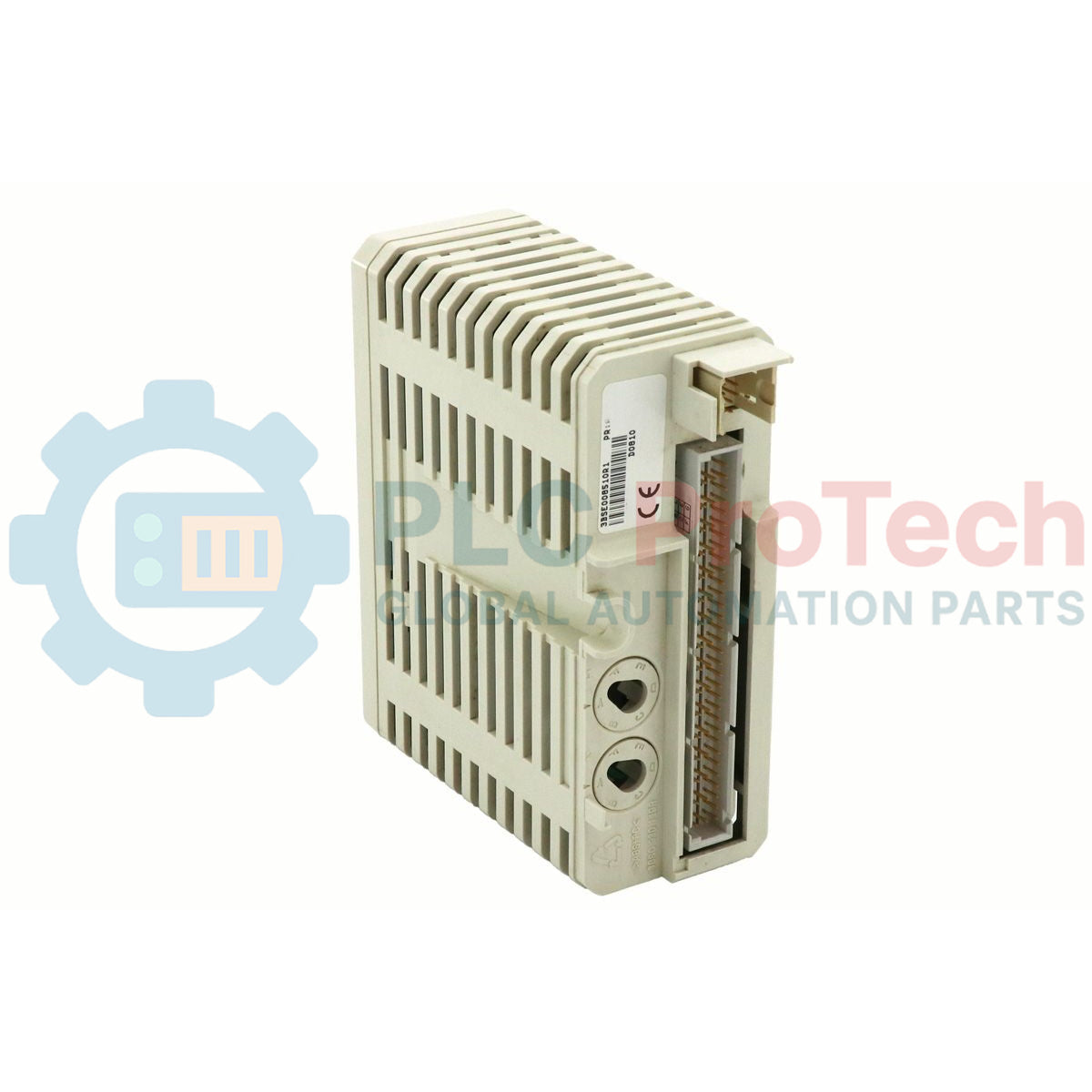

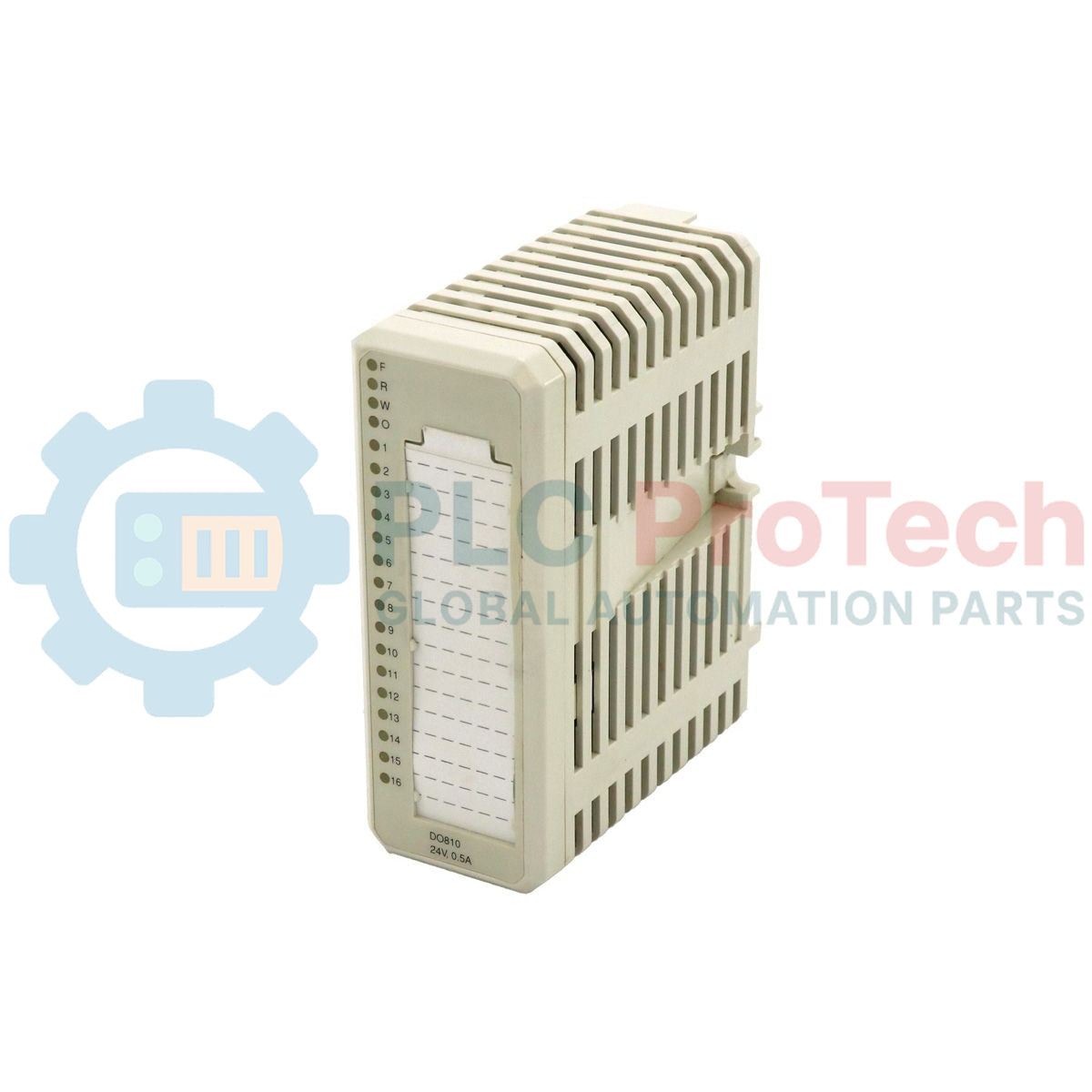

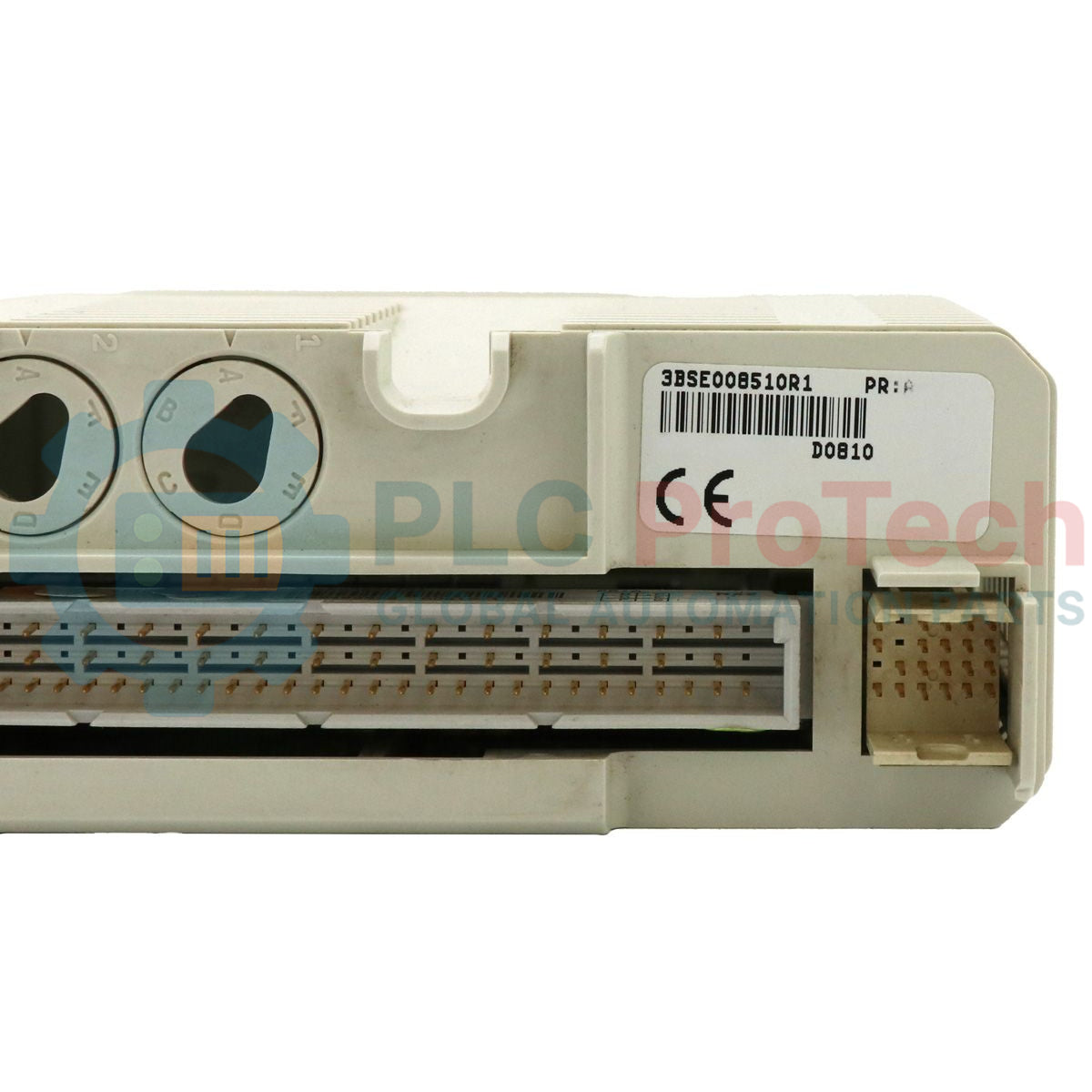

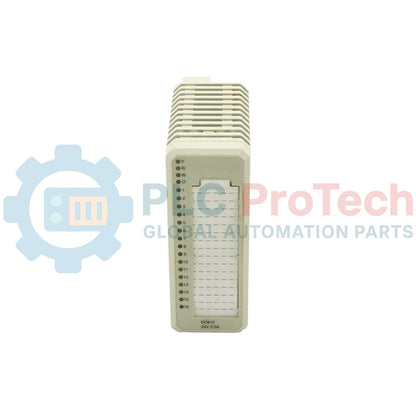

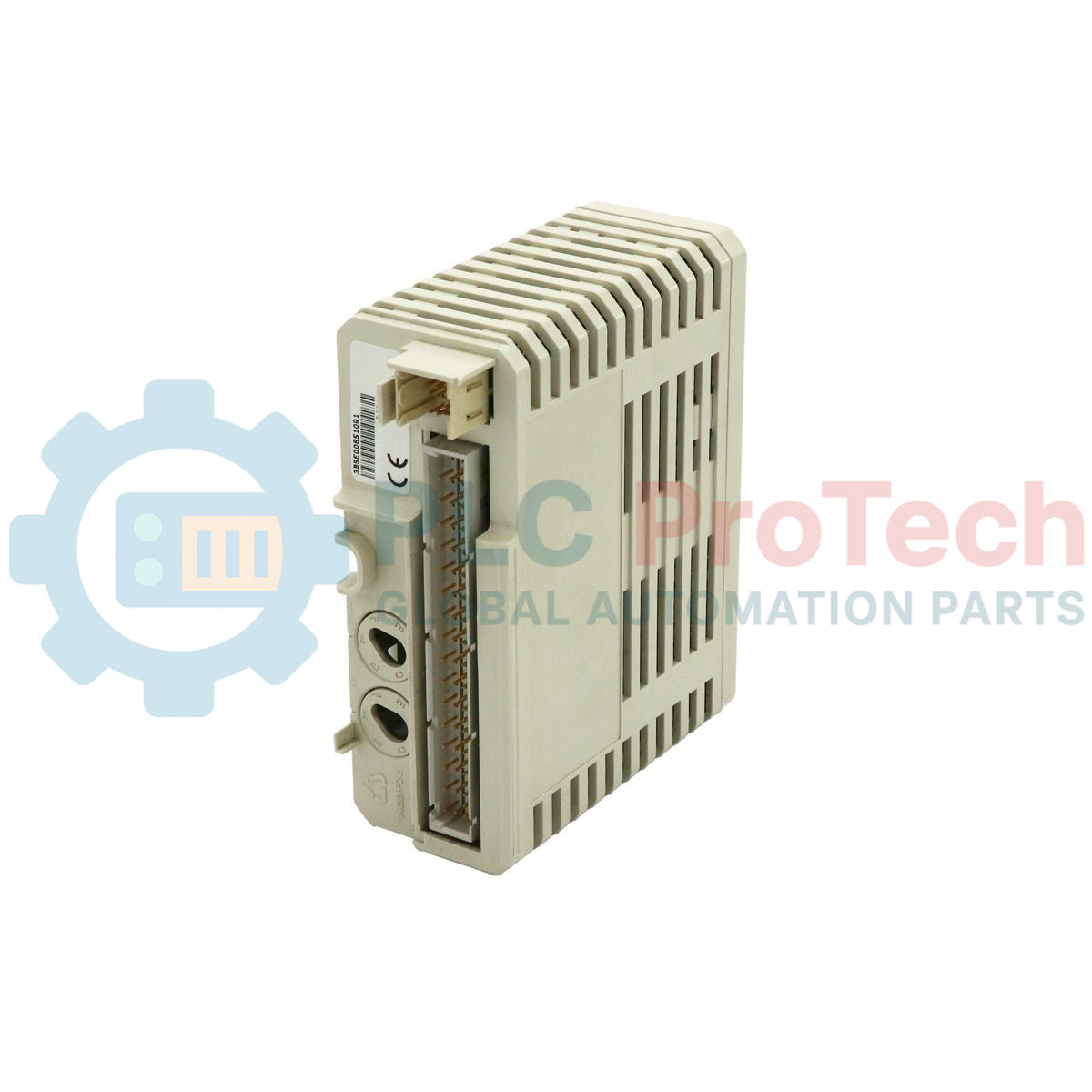

ماژول خروجی دیجیتال ABB DO810 3BSE008510R1 Advant S800 I/O

Q: تعداد کانال ماژول خروجی دیجیتال ABB DO810 چقدر است؟

ماژول ABB DO810 دارای ۱۶ کانال خروجی دیجیتال است که بهصورت خروجیهای منبعدهنده جریان پیکربندی شدهاند.

Q: آیا ماژول DO810 از تعویض گرم پشتیبانی میکند؟

بله، ماژول DO810 از تعویض گرم پشتیبانی میکند و به شما امکان میدهد ماژول را در حالی تعویض کنید که بخشهای دیگر سیستم ورودی/خروجی S800 همچنان روشن و فعال هستند.

Q: چه نوع حفاظتی در خروجیهای ماژول DO810 تعبیه شده است؟

هر کانال خروجی در DO810 بهصورت الکترونیکی در برابر اتصال کوتاه و بروز دمای بیش از حد محافظت میشود.

SKU 3BSE008510R1

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: ABB
شماره محصول: 3BSE008510R1
کشور سازنده:سوئد
نوع محصول: ماژول‌های خروجی دیجیتال
بارکد: 85389091
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 500g
ابعاد: ۲۵cm x ۱۲cm x ۱۰cm
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

ماژول ABB 3BSE008510R1 (DO810) که برای یکپارچه‌سازی بی‌وقفه در سیستم ورودی/خروجی S800 طراحی شده است، کنترل مطمئن خروجی دیجیتال 24 V DC را برای کاربردهای اتوماسیون فرایند فراهم می‌کند. این ماژول 16 کاناله با منبع‌دهی جریان، عملگرهای سطح فیلد، رله‌ها و نشانگرها را از طریق ModuleBus به کنترلر متصل می‌کند. ماژول خروجی دیجیتال DO810 با بهره‌وری بالا کار می‌کند و برای کاهش زمان ازکارافتادگی سیستم در محیط‌های صنعتی دشوار، به حفاظت الکترونیکی در برابر اتصال کوتاه و قابلیت‌های تشخیصی مجهز است.

این ماژول مستقیماً روی واحد ترمینیشن ماژول (MTU) سازگار نصب می‌شود و امکان سیم‌کشی ساده و بدون ابزار در فیلد را فراهم می‌کند. ماژول از تعویض داغ در حالت روشن پشتیبانی می‌کند و امکان تعویض سریع ماژول را بدون ایجاد اختلال در عملکرد سیستم فراهم می‌سازد. ایزولاسیون گالوانیکی بین منطق داخلی (ModuleBus) و خروجی‌های فیلد، جداسازی مطمئن سیگنال و حفاظت از کنترلر PLC/DCS میزبان را تضمین می‌کند.

ویژگی‌ها

دارای 16 کانال خروجی دیجیتال با منبع‌دهی جریان، با ولتاژ نامی 24 V DC.
مجهز به حفاظت الکترونیکی داخلی در برابر اتصال کوتاه و دمای بیش از حد.
دارای نشانگر LED وضعیت برای هر کانال، به‌همراه نشانگرهای تشخیصی سراسری RUN/FAULT.
پشتیبانی از تعویض داغ پویا در حین کار، برای به حداقل رساندن وقفه در فرایند.
قابل استفاده همراه با انواع واحدهای استاندارد ترمینیشن ورودی/خروجی S800 (MTU) برای پیکربندی‌های سیم‌کشی انعطاف‌پذیر.
دارای ایزولاسیون گالوانیکی از مدارهای باس‌پشتی سیستم برای جلوگیری از مشکلات حلقه زمین.

کاربردها

تابلوهای کنترل تولید و توزیع برق.
تأسیسات پتروشیمی و فراوری نفت و گاز.
تأسیسات شهری تصفیه آب و فاضلاب.
کنترل دستگاه‌های خمیرکاغذ و کاغذسازی.
سیستم‌های عمومی اتوماسیون کارخانه‌های صنعتی مبتنی بر System 800xA یا Advant OCS.

مشخصات فنی

سازنده	ABB
شماره قطعه / مدل	3BSE008510R1 / DO810
سری	Advant S800 I/O
نوع ماژول	ماژول خروجی دیجیتال
تعداد کانال‌ها	16
ولتاژ خروجی نامی	24 V DC
مقدار نامی جریان خروجی	0.5 A برای هر کانال
حداکثر جریان نشتی	0.5 mA (در حالت خاموش)
حفاظت در برابر اتصال کوتاه	محدودسازی الکترونیکی و حرارتی جریان
ایزولاسیون گالوانیکی	بله (آزمایش‌شده در 50 V DC نسبت به باس‌پشتی سیستم)
اتلاف توان	معمولاً 4.5 W در عملکرد نامی
دمای کاری	0 تا 55 degC (نصب عمودی)، 0 تا 40 degC (نصب افقی)
دمای نگهداری	-40 تا 85 degC
رطوبت نسبی	5% تا 95% بدون میعان
وزن تقریبی	0.50 kg

دستورالعمل‌های نصب

برای اطمینان از عملکرد بهینه و کارکرد ایمن ماژول خروجی دیجیتال DO810، دستورالعمل‌های نصب زیر را رعایت کنید:

نصب: پیش از وارد کردن ماژول DO810، اطمینان حاصل کنید که واحد ترمینیشن ماژول (MTU) به‌طور محکم روی ریل استاندارد DIN قفل شده است. هنگام وارد کردن ماژول، پین‌های هم‌راستاسازی را به زور جابه‌جا نکنید.
سیم‌کشی: برای به حداقل رساندن تداخل الکترومغناطیسی، همه کابل‌های خروجی دیجیتال فیلد را دور از خطوط AC ولتاژ بالا یا کابل‌های توزیع برق عبور دهید.
ارت: ریل DIN را به یک سیستم ارت ایمنی با امپدانس پایین متصل کنید. ارت مناسب MTU برای حفاظت مطمئن ارت عملکردی (FE) ضروری است.
تهویه: برای امکان خنک‌سازی طبیعی همرفتی، فاصله‌های استاندارد بالای و پایین مجموعه ماژول را حفظ کنید. از حداکثر دمای کاری نامی 55 degC تجاوز نکنید.

FAQ

تعداد کانال ماژول خروجی دیجیتال ABB DO810 چقدر است؟

ماژول ABB DO810 دارای ۱۶ کانال خروجی دیجیتال است که به‌صورت خروجی‌های منبع‌دهنده جریان پیکربندی شده‌اند.

آیا ماژول DO810 از تعویض گرم پشتیبانی می‌کند؟

بله، ماژول DO810 از تعویض گرم پشتیبانی می‌کند و به شما امکان می‌دهد ماژول را در حالی تعویض کنید که بخش‌های دیگر سیستم ورودی/خروجی S800 همچنان روشن و فعال هستند.

چه نوع حفاظتی در خروجی‌های ماژول DO810 تعبیه شده است؟

هر کانال خروجی در DO810 به‌صورت الکترونیکی در برابر اتصال کوتاه و بروز دمای بیش از حد محافظت می‌شود.

‏3BSE008510R1 با کدام سری سیستم سازگار است؟

DO810 با شماره 3BSE008510R1 بخشی از خانواده ورودی/خروجی S800 است و با ABB System 800xA، Advant OCS و سایر سیستم‌هایی که از ارتباط ModuleBus استفاده می‌کنند، سازگار است.
