تولیدکننده: ABB
شماره محصول: FS300R12KE3/AGDR-62C
کشور سازنده:سوئیس
نوع محصول: ماژول IGBT
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 400g
ابعاد: 20 × 198 × 262 mm
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

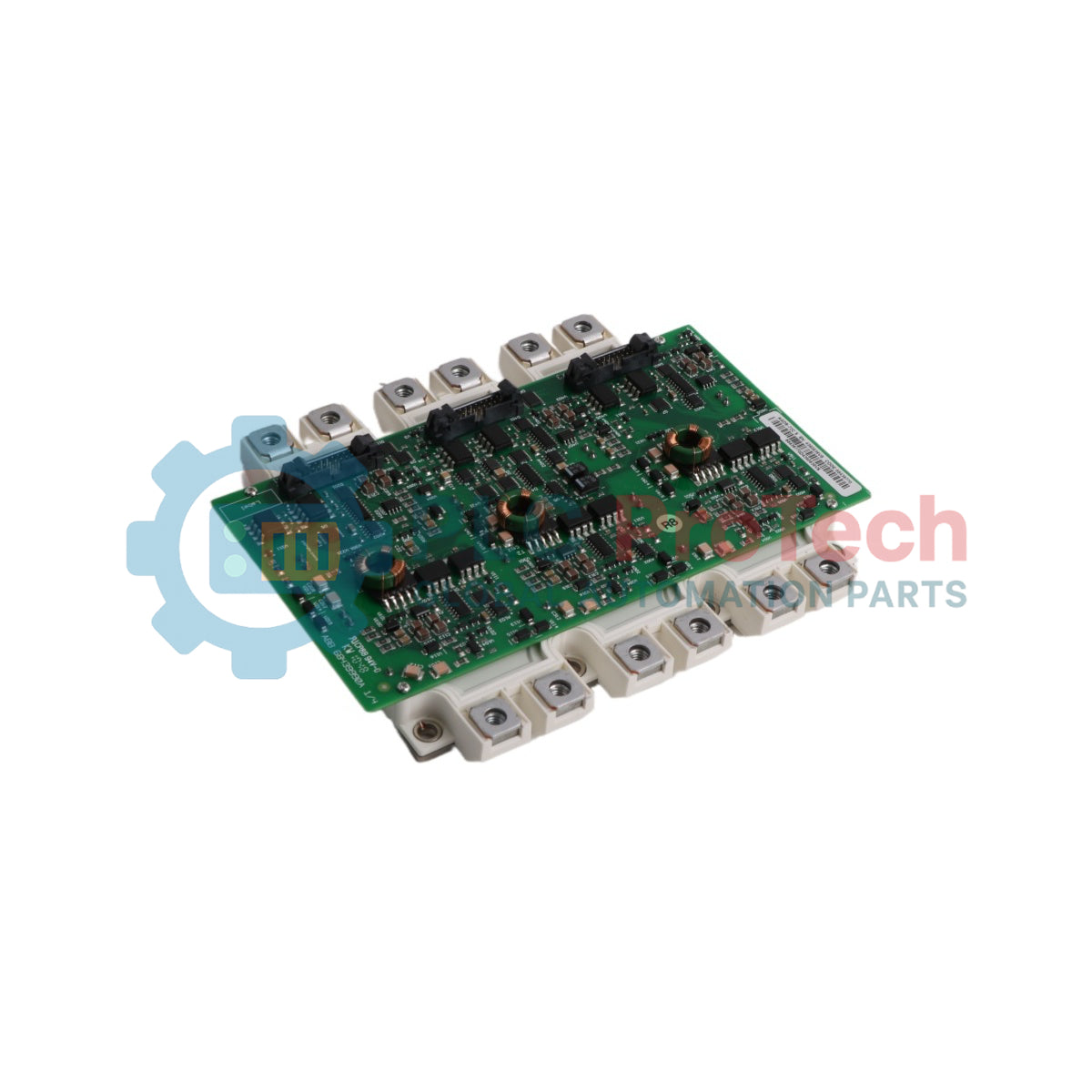

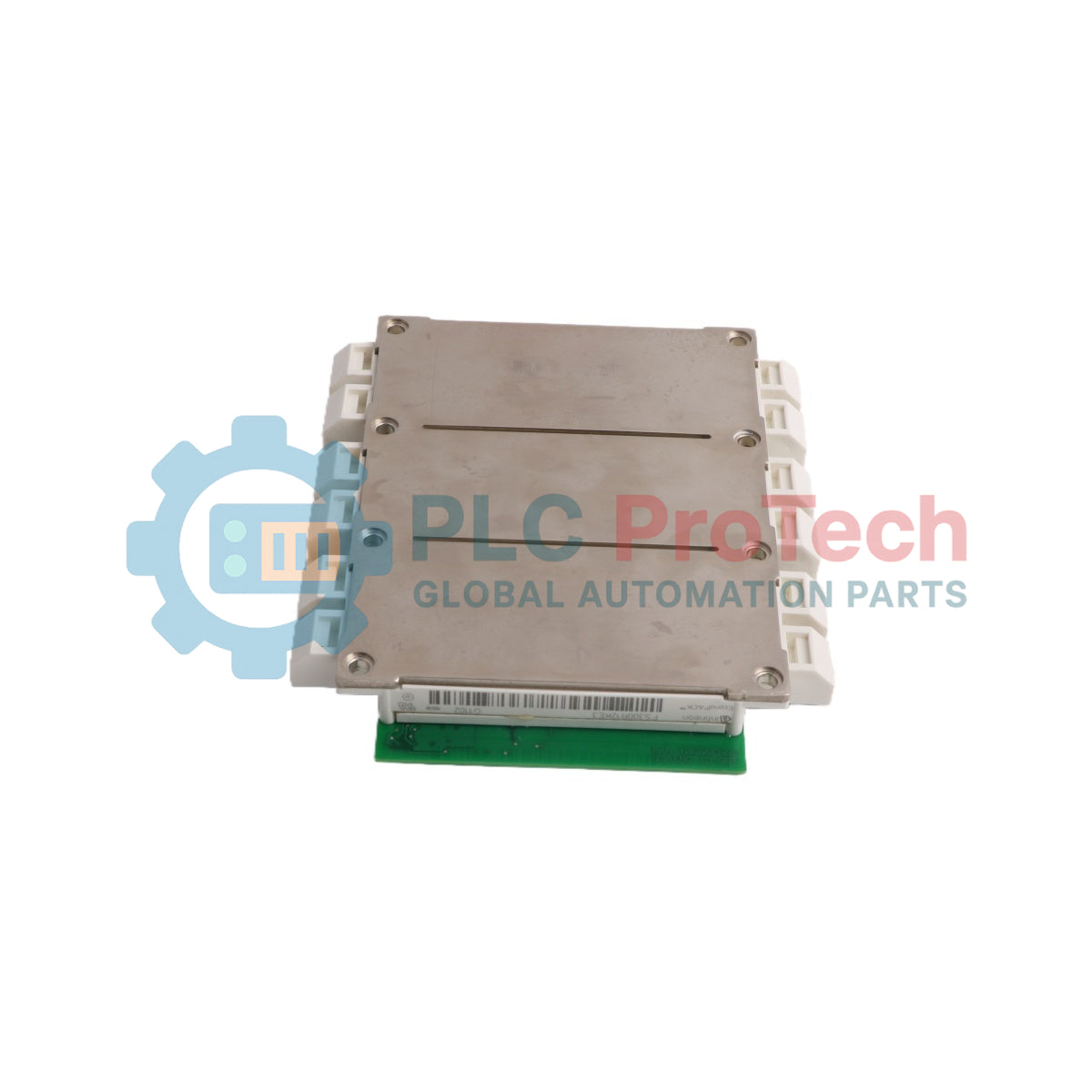

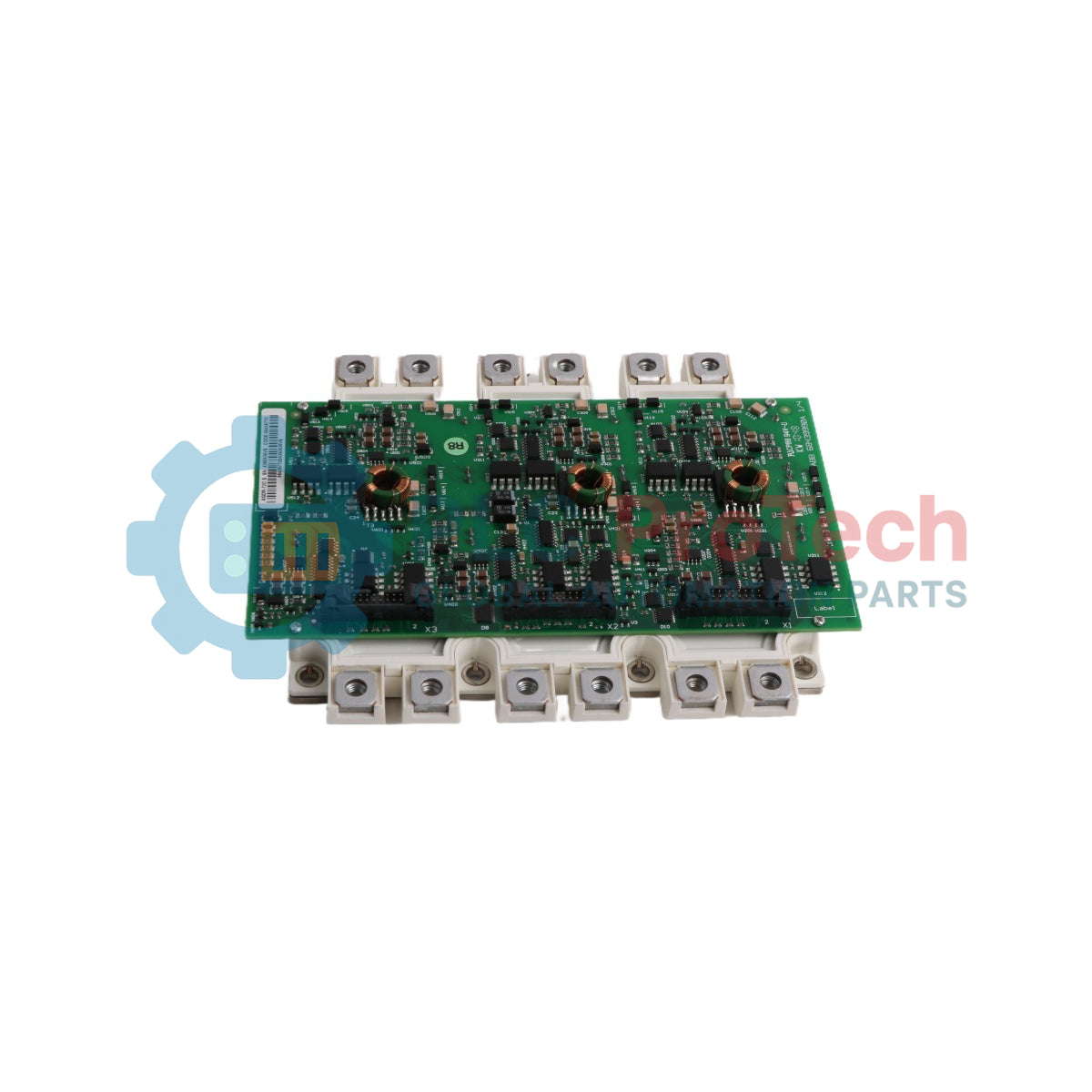

ABB FS300R12KE3 / AGDR-62C (شناسه محصول: 64717812) یک مجموعه ماژول IGBT و درایور گیت توانبالا است که برای مبدلهای فرکانس صنعتی ABB و سیستمهای درایو سرعت متغیر طراحی شده است.
این مجموعه، IGBT مدل Infineon TRENCHSTOP™ FS300R12KE3 را با برد درایور گیت ABB AGDR-62C ترکیب میکند و عملکرد بهینه سوئیچینگ، کاهش اندوکتانس پارازیتی و کارکرد پایدار در سیستمهای اینورتر صنعتی را فراهم میآورد.
درایور گیت AGDR-62C کنترل گیت و عملکردهای حفاظتی، از جمله تشخیص دسچوریشن، حفاظت در برابر اضافهجریان و پایش حرارتی را مدیریت میکند. این درایور معمولاً در درایوهای ABB ACS600 / ACS800، سیستمهای برق بادی و پلتفرمهای UPS صنعتی به کار میرود.
مچشده با مجموعه ماژول IGBT + برد درایور گیت
ماژول IGBT مدل FS300R12KE3 با ولتاژ ۱۲۰۰ ولت
درایور گیت پرسرعت AGDR-62C
سازگار با سیستمهای درایو ABB ACS600 / ACS800
مجهز به حفاظت اتصال کوتاه از طریق تشخیص دسچوریشن
طراحی اتصال گیت با اندوکتانس کم
فرکانس سوئیچینگ تا ۱۰ کیلوهرتز
طراحیشده برای سیستمهای تبدیل توان صنعتی
| پارامتر | مشخصات |
|---|---|
| برند | ABB |
| مدل | FS300R12KE3 / AGDR-62C |
| شناسه محصول | 64717812 |
| نوع | مجموعه ماژول IGBT + درایور گیت |
| فناوری IGBT | Infineon TRENCHSTOP™ IGBT3 |
| ولتاژ نامی | ۱۲۰۰ ولت DC |
| جریان کلکتور | ۳۰۰ آمپر |
| ولتاژ باس DC | ۴۰۰–۴۸۰ ولت DC |
| فرکانس سوئیچینگ | حداکثر ۱۰ کیلوهرتز |
| برد درایور | AGDR-62C |
| روش خنککاری | خنککاری با هوای اجباری / مایع + TIM |
| ولتاژ عایقی | ۲۵۰۰ ولت AC |
| نحوه نصب | ماژول توان پیچی |
| وزن | ۰٫۴۰ کیلوگرم |
| ابعاد | ۲۰ × ۱۹۸ × ۲۶۲ میلیمتر |
| مبدأ | سوئیس / آلمان |
| کد HS | 8537101190 |
ماژول IGBT مدل FS300R12KE3 سوئیچینگ توان بالا را در طبقات اینورتر انجام میدهد، در حالی که برد درایور گیت AGDR-62C کنترل دقیق سیگنال گیت و منطق حفاظتی را فراهم میکند.
درایور مستقیماً از طریق یک رابط با اندوکتانس کم به پایانههای IGBT متصل میشود و با کاهش تلفات سوئیچینگ، پاسخ دینامیکی را در کاربردهای درایو توان بالا بهبود میدهد.
حفاظت داخلی شامل موارد زیر است:
تشخیص اشباعزدایی
پایش ولتاژ گیت
خاموشسازی نرم در شرایط خطا
منطق حفاظت حرارتی
طراحی مناسب رابط حرارتی برای عملکرد قابلاعتماد IGBT ضروری است.
پیش از نصب، سطوح هیتسینک را تمیز کنید و ماده رابط حرارتی (TIM) را بهطور یکنواخت اعمال کنید.
مقادیر گشتاور پیشنهادی:
گشتاور اولیه: 2.0 نیوتنمتر
گشتاور نهایی: 3.0–6.0 نیوتنمتر
بسته به چگالی توان سامانه، خنککاری میتواند هواخنک یا مایعخنک باشد.
برد درایور گیت AGDR-62C حاوی قطعات الکترونیکی حساسی، از جمله CMOS و اجزای ایزولاسیون نوری، است.
قواعد جابهجایی:
از محافظت ESD متصل به زمین استفاده کنید
از تماس مستقیم با PCB خودداری کنید
پیش از فعالسازی، از پایداری باس DC اطمینان حاصل کنید
در حالتهای ناپایدار سامانه، تغذیه گیت را فعال نکنید
ABB FS300R12KE3 / AGDR-62C در موارد زیر استفاده میشود:
درایوهای صنعتی ABB ACS600 / ACS800
سامانههای کنترل موتور
مبدلهای توربین بادی
سامانههای UPS صنعتی
مبدلهای فرکانس توان بالا
سامانههای اتوماسیون سنگین
شناسه محصول: 64717812
نوع: FS300R12KE3 / AGDR-62C
کیت: ماژول IGBT + برد درایور گیت + کانکتورها
کد HS: 8537101190
این مجموعه در چه سامانههایی استفاده میشود؟
این محصول در درایوهای ABB ACS600 / ACS800، سامانههای برق بادی و مبدلهای صنعتی استفاده میشود.
چرا این محصول بهصورت کیت فروخته میشود؟
زیرا مشخصههای سوئیچینگ IGBT و پارامترهای درایور گیت باید بهدقت با یکدیگر تطبیق داده شوند.
چه عواملی باعث بروز خطاهای درایور میشوند؟
علل معمول شامل رخدادهای اتصال کوتاه، خطاهای اشباعزدایی، قطع ارتباط یا پایین بودن ولتاژ تغذیه گیت هستند.
