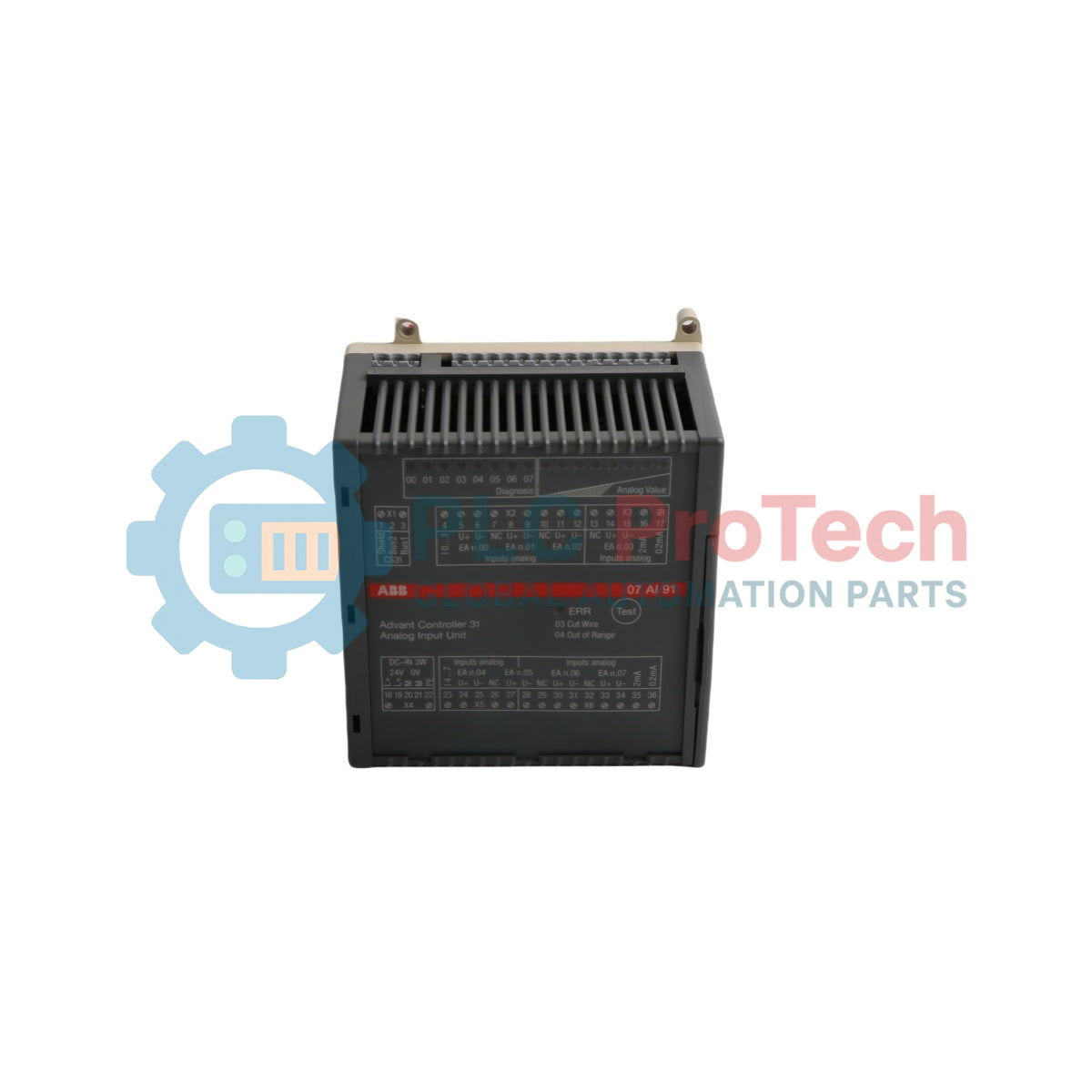

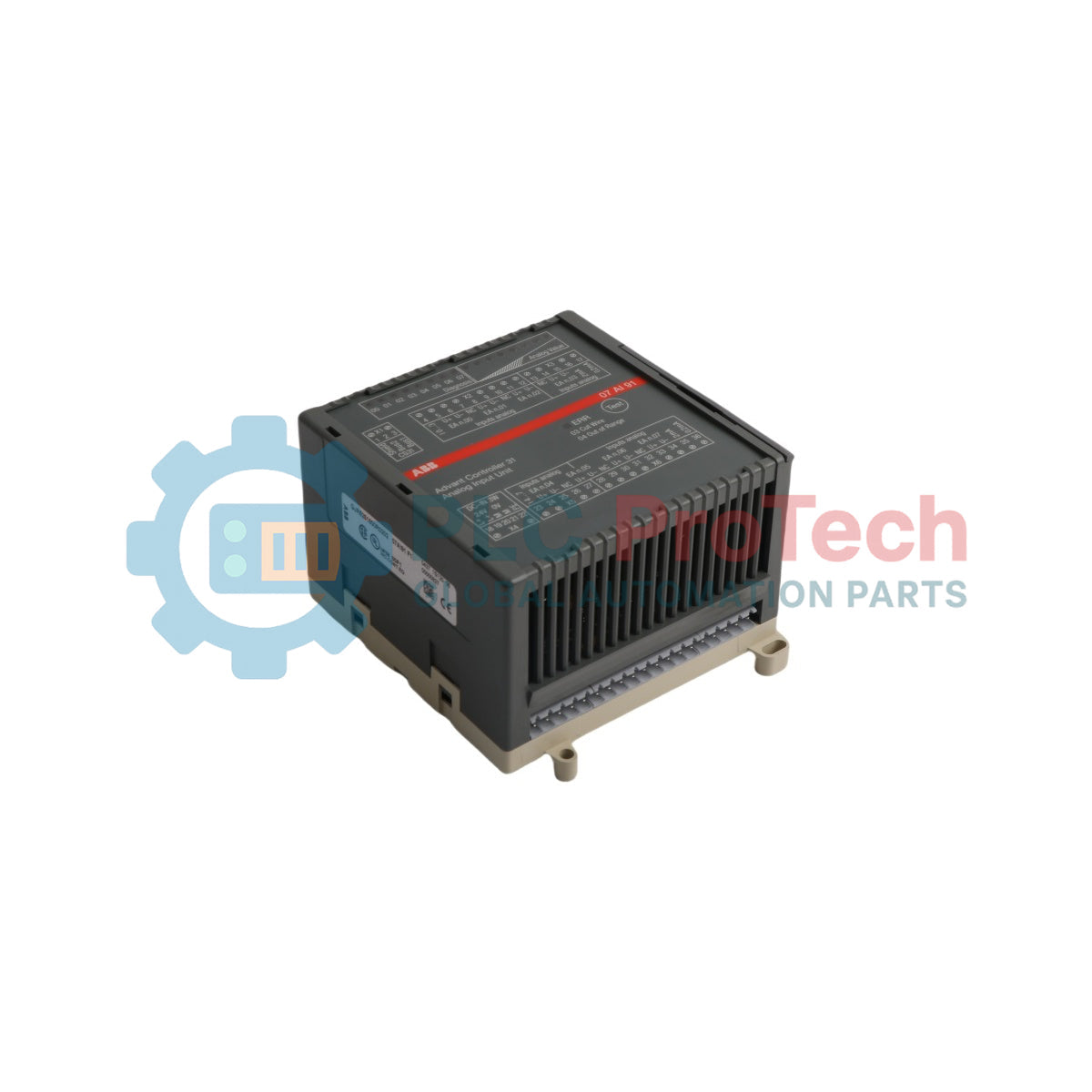

ماژول ورودی آنالوگ AC31 مدل ABB GJR5251600R0202 07AI91

Q: محدودههای اندازهگیری کانالهای ورودی آنالوگ و انواع حسگرها در ماژول ABB 07 AI 91 چگونه پیکربندی میشوند؟

پیکربندی کانالها در ماژول 07 AI 91 بهصورت جفتی و با استفاده از سوئیچهای DIL فیزیکی انجام میشود که زیر پوشش محفظه ایمن قرار دارند. کاربران میتوانند این جفتها را بهصورت سختافزاری برای پذیرش انواع سیگنالهای مشخص، از جمله +/-10 V، +/-5 V، +/-500 mV، +/-50 mV، 4...20 mA، Pt100، Pt1000 و ترموکوپلهای نوع J، K و S پیکربندی کنند.

Q: آیا ماژول 07AI91 برای اندازهگیری مستقیم حلقههای جریان، مقاومتهای شنت داخلی دارد؟

خیر، این ماژول شنتهای اندازهگیری داخلی تعبیهشده برای حلقههای جریان ندارد. برای سیگنالهای ورودی استاندارد 4...20 mA، باید یک مقاومت دقیق خارجی 250 اهم را به دو سر ترمینالهای ورودی متصل کرد. برای سیگنالهای 0...20 mA نیز یک مقاومت خارجی 250 اهم لازم است و کانال مربوطه باید روی محدوده +/-5 V پیکربندی شود.

Q: تغییر سرکوب فرکانس برق چگونه بر زمان بهروزرسانی ماژول تأثیر میگذارد؟

زمان بهروزرسانی معمول بر اساس تنظیمات فیلتر سیگنال آنالوگ متفاوت است. هنگامی که سرکوب فرکانس برق 50 Hz یا 60 Hz فعال باشد، زمان بهروزرسانی معمولاً 100 ms است. اگر هیچ سرکوب فرکانس برقی پیکربندی نشده باشد، زمان بهروزرسانی به 30 ms سریعتر کاهش مییابد. برای اندازهگیریهای تخصصی ترموکوپل که شامل خطیسازی هستند، زمان بهروزرسانی معمول 150 ms است.

Q: چه قابلیتهای تشخیصی محلی در رابط سختافزاری ABB 07 AI 91 در دسترس است؟

این ماژول به آرایهای داخلی شامل 17 نشانگر LED برای تشخیص و وضعیت مجهز است. سامانه پایش سختافزاری داخلی میتواند خطاهای مدار باز (قطع سیم) را در حلقههای RTD، ترموکوپل و 4...20 mA بهطور فعال شناسایی کند، شرایط تجاوز از محدوده را تشخیص دهد، خطاهای انتقال را در گذرگاه RS-485 CS31 ردیابی کند و وضعیت صحیح منبع تغذیه 24 V DC را بررسی کند.

Q: محدودههای اندازهگیری و جزئیات وضوح مشخص برای کاربردهای حسگر دما چیست؟

این ماژول از پردازش خطیسازیشده دما در محدودههای مشخص پشتیبانی میکند: حسگرهای Pt100 و Pt1000 از -50 تا +400 درجه سلسیوس را پایش میکنند؛ ترموکوپلهای نوع J از 0 تا +1200 درجه سلسیوس؛ ترموکوپلهای نوع K از 0 تا +1372 درجه سلسیوس؛ و ترموکوپلهای نوع S از 0 تا +1600 درجه سلسیوس را پوشش میدهند. وضوح سختافزاری برای ردیابی ترموکوپل 1 LSB = 0.4 درجه سلسیوس است و خطای کل ارزیابی به +/-0.5 درصد از مقیاس کامل محدود میشود.

Q: چه دستورالعملهای نصبی درباره کانالهای آنالوگ استفادهنشده و محیط حسگر باید رعایت شوند؟

برای حفظ دقت و جلوگیری از تأثیر نویز ولتاژ شناور بر قرائتهای فعال، همه کانالهای ورودی استفادهنشده باید مطابق تنظیمات بلوک پیکربندی مربوطه به هم پل زده یا اتصال کوتاه شوند. همچنین، چون کانالها AGND مشترک دارند، همه حسگرهای خارجی دما و ولتاژ باید از نظر الکتریکی کاملاً از محیطهای نصب مکانیکی خود ایزوله باشند تا جریانهای حلقه اتصال زمین حذف شوند.

SKU 07AI91 GJR5251600R0202

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: ABB
شماره محصول: 07AI91 GJR5251600R0202
کشور سازنده:سوئد
نوع محصول: ماژول ورودی آنالوگ
بارکد: 85389091
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 480g
ابعاد: 120 x 140 x 85 میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

ماژول ورودی آنالوگی که برای دریافت داده از راه دور روی گذرگاه سیستم CS31 در سیستم‌های اتوماسیون ABB AC31 طراحی شده است. ماژول ABB 07 AI 91 که با نام 07AI91 نیز شناخته می‌شود، هشت کانال ورودی آنالوگ قابل‌پیکربندی برای کاربردهای اندازه‌گیری ولتاژ، جریان، حسگر دما و ترموکوپل ارائه می‌دهد. شماره سفارش GJR5 2516 00 R0202 نیز در پایگاه‌های داده تعمیر و نگهداری و سیستم‌های تأمین، معمولاً با نام GJR5251600R0202 ثبت می‌شود.

این ماژول از محدوده‌های اندازه‌گیری قابل‌پیکربندی شامل +/-10 V، +/-5 V، +/-500 mV، +/-50 mV، 4...20 mA، Pt100، Pt1000 و ترموکوپل‌های نوع J، K و S با خطی‌سازی پشتیبانی می‌کند. پیکربندی کانال‌ها به‌صورت جفتی و با استفاده از کلیدهای DIL نصب‌شده در زیر پوشش محفظه انجام می‌شود.
ارتباط با کنترلر از طریق گذرگاه سیستم CS31 با ایزولاسیون الکتریکی و با استفاده از استاندارد انتقال EIA RS-485 انجام می‌شود. این ماژول دارای قابلیت‌های خودکالیبراسیون، پایش تشخیصی، تشخیص مدار باز، تشخیص خطای انتقال و نمایشگر LED وضعیت محلی است.
این ماژول برای پایش فرایند، سیستم‌های اندازه‌گیری دما، ابزار دقیق صنعتی، اتوماسیون تأسیسات، سیستم‌های کنترل ماشین و کاربردهای دریافت توزیع‌شده سیگنال آنالوگ که به پردازش ورودی آنالوگ با وضوح بالا نیاز دارند، مناسب است.

ویژگی‌ها

۸ کانال ورودی آنالوگ قابل‌پیکربندی
ارتباط از طریق گذرگاه سیستم CS31
استاندارد رابط EIA RS-485
تفکیک‌پذیری ۱۲ بیتی به‌همراه علامت
پشتیبانی از ورودی‌های ولتاژ، جریان، RTD و ترموکوپل
خطی‌سازی Pt100 و Pt1000
خطی‌سازی ترموکوپل‌های نوع J، K و S
سرکوب قابل‌پیکربندی فرکانس خط ۵۰ یا ۶۰ هرتز
تشخیص مدار باز
تشخیص تجاوز از محدوده
عملکرد خودکالیبراسیون داخلی
رابط گذرگاه CS31 با ایزولاسیون الکتریکی
۱۷ نشانگر LED تشخیصی و وضعیت
پیکربندی با کلید DIL

کاربردها

سیستم‌های ابزار دقیق فرایند
کاربردهای پایش دما
سیستم‌های کنترل کوره صنعتی
اتوماسیون تأسیسات و زیرساخت‌ها
تأسیسات آب و فاضلاب
پایش وضعیت ماشین
دریافت توزیع‌شده سیگنال آنالوگ
کنترل فرایند تولید
سیستم‌های مدیریت انرژی
کاربردهای رابط حسگر

اطلاعات سفارش

مدل	شماره سفارش
ماژول ورودی آنالوگ 07 AI 91	GJR5 2516 00 R0202

مشخصات فنی

پارامتر	مشخصات
تولیدکننده	ABB
مدل	07 AI 91
مدل جایگزین	07AI91
شماره سفارش	GJR5 2516 00 R0202
شماره قطعه جایگزین	GJR5251600R0202
نوع محصول	ماژول ورودی آنالوگ
سری	AC31
گذرگاه ارتباطی	گذرگاه سیستم CS31
استاندارد رابط	EIA RS-485
کانال‌های ورودی آنالوگ	8
تفکیک‌پذیری	۱۲ بیت + علامت
ولتاژ نامی تغذیه	۲۴ V DC
حداکثر مصرف جریان	۰٫۱۵ A
حداکثر اتلاف توان	۳ W
حفاظت در برابر پلاریته معکوس	بله
دمای کاری	۰ تا ۵۵ درجه سلسیوس
اضافه‌ولتاژ ورودی	حداکثر ±۳۰ V
مقاومت ورودی (ولتاژ)	>۱ MOhm
سرکوب فرکانس شبکه	۵۰ Hz، ۶۰ Hz یا بدون سرکوب
زمان به‌روزرسانی (سرکوب ۵۰/۶۰ Hz)	معمولاً ۱۰۰ ms
زمان به‌روزرسانی (بدون سرکوب)	معمولاً ۳۰ ms
زمان به‌روزرسانی (ترموکوپل‌ها)	معمولاً ۱۵۰ ms
ایزولاسیون الکتریکی	رابط گذرگاه CS31 از مدارهای الکترونیکی ماژول ایزوله است
عرض	۱۲۰ mm
ارتفاع	۱۴۰ mm
عمق	۸۵ mm
وزن	450 g
کشور مبدأ	در مستندات ارائه‌شده مشخص نشده است

انواع ورودی پشتیبانی‌شده

نوع سیگنال	محدوده اندازه‌گیری
ورودی ولتاژ	±۱۰ V
ورودی ولتاژ	±۵ V
ورودی ولتاژ	±۵۰۰ mV
ورودی ولتاژ	±۵۰ mV
ورودی جریان	۴...۲۰ mA (مقاومت خارجی ۲۵۰ اهم)
ورودی جریان	۰...۲۰ mA از طریق محدوده ±۵ V و مقاومت خارجی ۲۵۰ اهم
ورودی RTD	Pt100 با خطی‌سازی
ورودی RTD	Pt1000 با خطی‌سازی
ترموکوپل	نوع J
ترموکوپل	نوع K
ترموکوپل	نوع S

مشخصات اندازه‌گیری دما

پارامتر	مشخصات
محدوده Pt100	−۵۰ تا +۴۰۰ درجه سلسیوس
محدوده Pt1000	−۵۰ تا +۴۰۰ درجه سلسیوس
محدوده ترموکوپل J	۰ تا +۱۲۰۰ درجه سلسیوس
محدوده ترموکوپل K	۰ تا +۱۳۷۲ درجه سلسیوس
محدوده ترموکوپل S	۰ تا +۱۶۰۰ درجه سلسیوس
تفکیک‌پذیری ترموکوپل	۱ LSB = ۰٫۴ درجه سلسیوس
خطای ارزیابی	±۰٫۵٪ از کل مقیاس

اتصالات/رابط‌ها

پین کانکتور	عملکرد
گذرگاه سیستم CS31	رابط ارتباطی
L+	تغذیه ۲۴ ولت DC
M	مرجع تغذیه ۰ ولت
AGND	مرجع زمین آنالوگ
EA00-EA07	کانال‌های ورودی آنالوگ
شیلد	اتصال شیلد کابل

راهنمای نصب

به‌صورت عمودی نصب کنید، به‌طوری‌که ترمینال‌ها رو به بالا و پایین باشند.
روی ریل DIN EN 50022-35 نصب کنید یا با چهار پیچ M4 محکم کنید.
برای سیم‌کشی سیگنال‌های آنالوگ از کابل‌های شیلددار استفاده کنید.
شیلد کابل‌ها را در محل ورود به کابینت به زمین متصل کنید.
اطمینان حاصل کنید که همه حسگرهای دما و ولتاژ از نظر الکتریکی از محیط نصب خود ایزوله باشند.
کانال‌های ورودی استفاده‌نشده را مطابق الزامات نوع حسگر پل‌زنی کنید.
پیش از راه‌اندازی، محدوده‌های اندازه‌گیری را با استفاده از کلیدهای DIL روی برد پیکربندی کنید.
برای خنک‌کاری با همرفت طبیعی، جریان هوا را در اطراف ماژول بدون مانع نگه دارید.
اتصال زمین تغذیه توان فرایند را در مفهوم کلی اتصال زمین سیستم کنترل ادغام کنید.

FAQ

محدوده‌های اندازه‌گیری کانال‌های ورودی آنالوگ و انواع حسگرها در ماژول ABB 07 AI 91 چگونه پیکربندی می‌شوند؟

پیکربندی کانال‌ها در ماژول 07 AI 91 به‌صورت جفتی و با استفاده از سوئیچ‌های DIL فیزیکی انجام می‌شود که زیر پوشش محفظه ایمن قرار دارند. کاربران می‌توانند این جفت‌ها را به‌صورت سخت‌افزاری برای پذیرش انواع سیگنال‌های مشخص، از جمله +/-10 V، +/-5 V، +/-500 mV، +/-50 mV، 4...20 mA، Pt100، Pt1000 و ترموکوپل‌های نوع J، K و S پیکربندی کنند.

آیا ماژول 07AI91 برای اندازه‌گیری مستقیم حلقه‌های جریان، مقاومت‌های شنت داخلی دارد؟

خیر، این ماژول شنت‌های اندازه‌گیری داخلی تعبیه‌شده برای حلقه‌های جریان ندارد. برای سیگنال‌های ورودی استاندارد 4...20 mA، باید یک مقاومت دقیق خارجی 250 اهم را به دو سر ترمینال‌های ورودی متصل کرد. برای سیگنال‌های 0...20 mA نیز یک مقاومت خارجی 250 اهم لازم است و کانال مربوطه باید روی محدوده +/-5 V پیکربندی شود.

آیا بین کانال‌های ورودی آنالوگ مجزای ماژول ایزولاسیون الکتریکی وجود دارد؟

خیر، هشت کانال ورودی آنالوگ (EA00 تا EA07) از یکدیگر ایزوله نیستند و یک گره زمین آنالوگ داخلی مشترک با نام AGND دارند. بااین‌حال، رابط گذرگاه سیستم CS31 به‌طور کامل از نظر الکتریکی از مدارهای داخلی ماژول ایزوله است تا از آن در برابر جهش‌های ولتاژ بالا در شبکه فیلد محافظت شود.

تغییر سرکوب فرکانس برق چگونه بر زمان به‌روزرسانی ماژول تأثیر می‌گذارد؟

زمان به‌روزرسانی معمول بر اساس تنظیمات فیلتر سیگنال آنالوگ متفاوت است. هنگامی که سرکوب فرکانس برق 50 Hz یا 60 Hz فعال باشد، زمان به‌روزرسانی معمولاً 100 ms است. اگر هیچ سرکوب فرکانس برقی پیکربندی نشده باشد، زمان به‌روزرسانی به 30 ms سریع‌تر کاهش می‌یابد. برای اندازه‌گیری‌های تخصصی ترموکوپل که شامل خطی‌سازی هستند، زمان به‌روزرسانی معمول 150 ms است.

چه قابلیت‌های تشخیصی محلی در رابط سخت‌افزاری ABB 07 AI 91 در دسترس است؟

این ماژول به آرایه‌ای داخلی شامل 17 نشانگر LED برای تشخیص و وضعیت مجهز است. سامانه پایش سخت‌افزاری داخلی می‌تواند خطاهای مدار باز (قطع سیم) را در حلقه‌های RTD، ترموکوپل و 4...20 mA به‌طور فعال شناسایی کند، شرایط تجاوز از محدوده را تشخیص دهد، خطاهای انتقال را در گذرگاه RS-485 CS31 ردیابی کند و وضعیت صحیح منبع تغذیه 24 V DC را بررسی کند.

محدوده‌های اندازه‌گیری و جزئیات وضوح مشخص برای کاربردهای حسگر دما چیست؟

این ماژول از پردازش خطی‌سازی‌شده دما در محدوده‌های مشخص پشتیبانی می‌کند: حسگرهای Pt100 و Pt1000 از -50 تا +400 درجه سلسیوس را پایش می‌کنند؛ ترموکوپل‌های نوع J از 0 تا +1200 درجه سلسیوس؛ ترموکوپل‌های نوع K از 0 تا +1372 درجه سلسیوس؛ و ترموکوپل‌های نوع S از 0 تا +1600 درجه سلسیوس را پوشش می‌دهند. وضوح سخت‌افزاری برای ردیابی ترموکوپل 1 LSB = 0.4 درجه سلسیوس است و خطای کل ارزیابی به +/-0.5 درصد از مقیاس کامل محدود می‌شود.

چه دستورالعمل‌های نصبی درباره کانال‌های آنالوگ استفاده‌نشده و محیط حسگر باید رعایت شوند؟

برای حفظ دقت و جلوگیری از تأثیر نویز ولتاژ شناور بر قرائت‌های فعال، همه کانال‌های ورودی استفاده‌نشده باید مطابق تنظیمات بلوک پیکربندی مربوطه به هم پل زده یا اتصال کوتاه شوند. همچنین، چون کانال‌ها AGND مشترک دارند، همه حسگرهای خارجی دما و ولتاژ باید از نظر الکتریکی کاملاً از محیط‌های نصب مکانیکی خود ایزوله باشند تا جریان‌های حلقه اتصال زمین حذف شوند.
