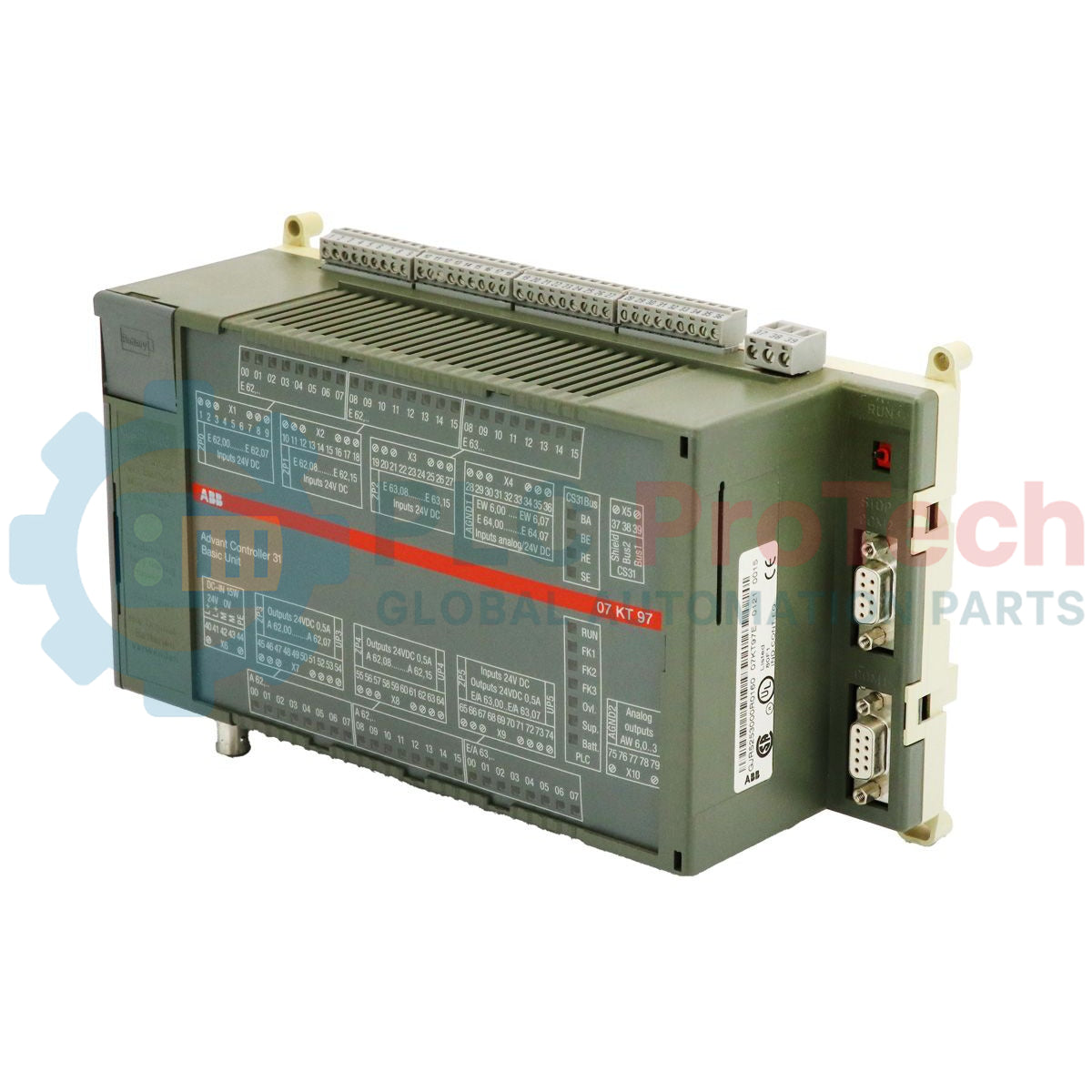

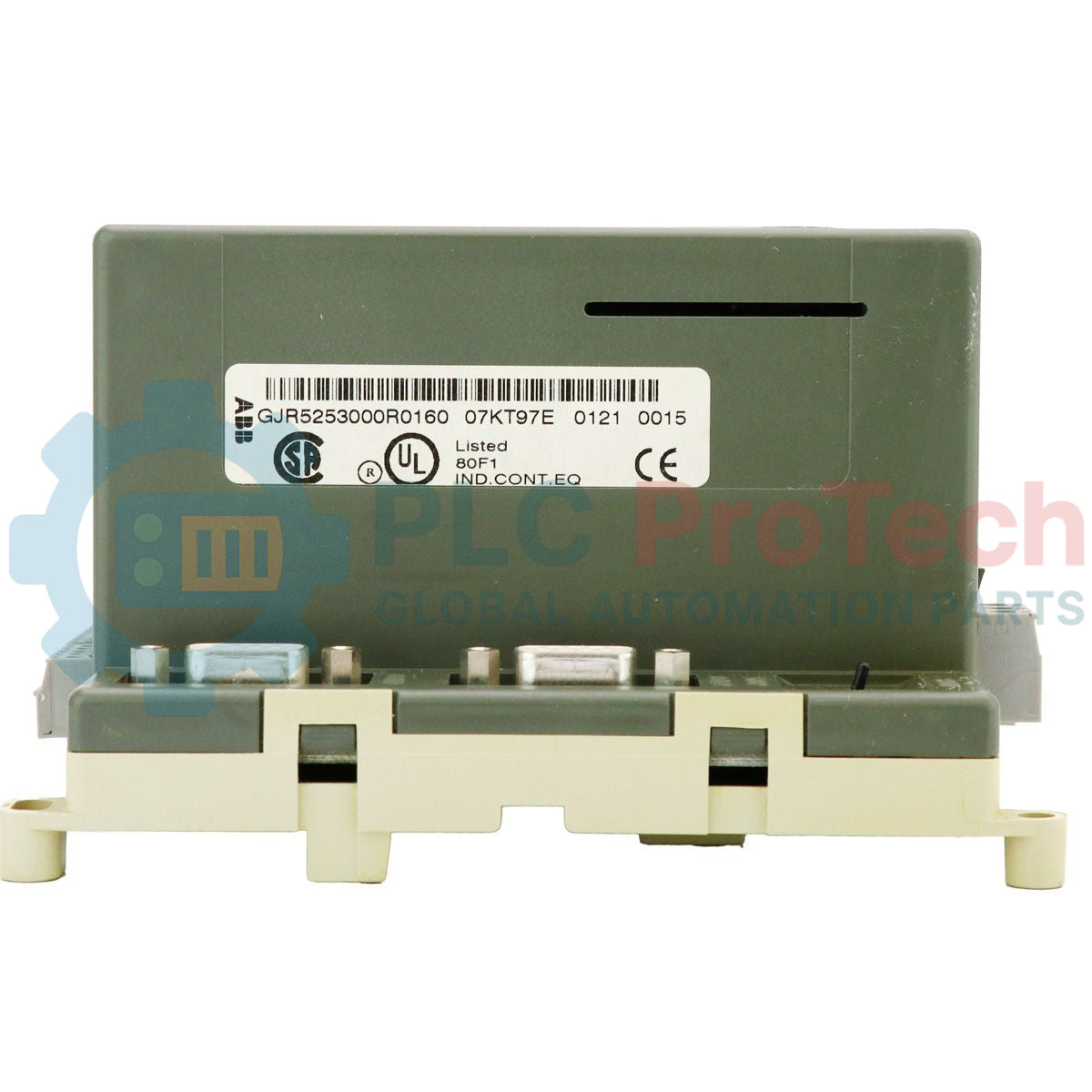

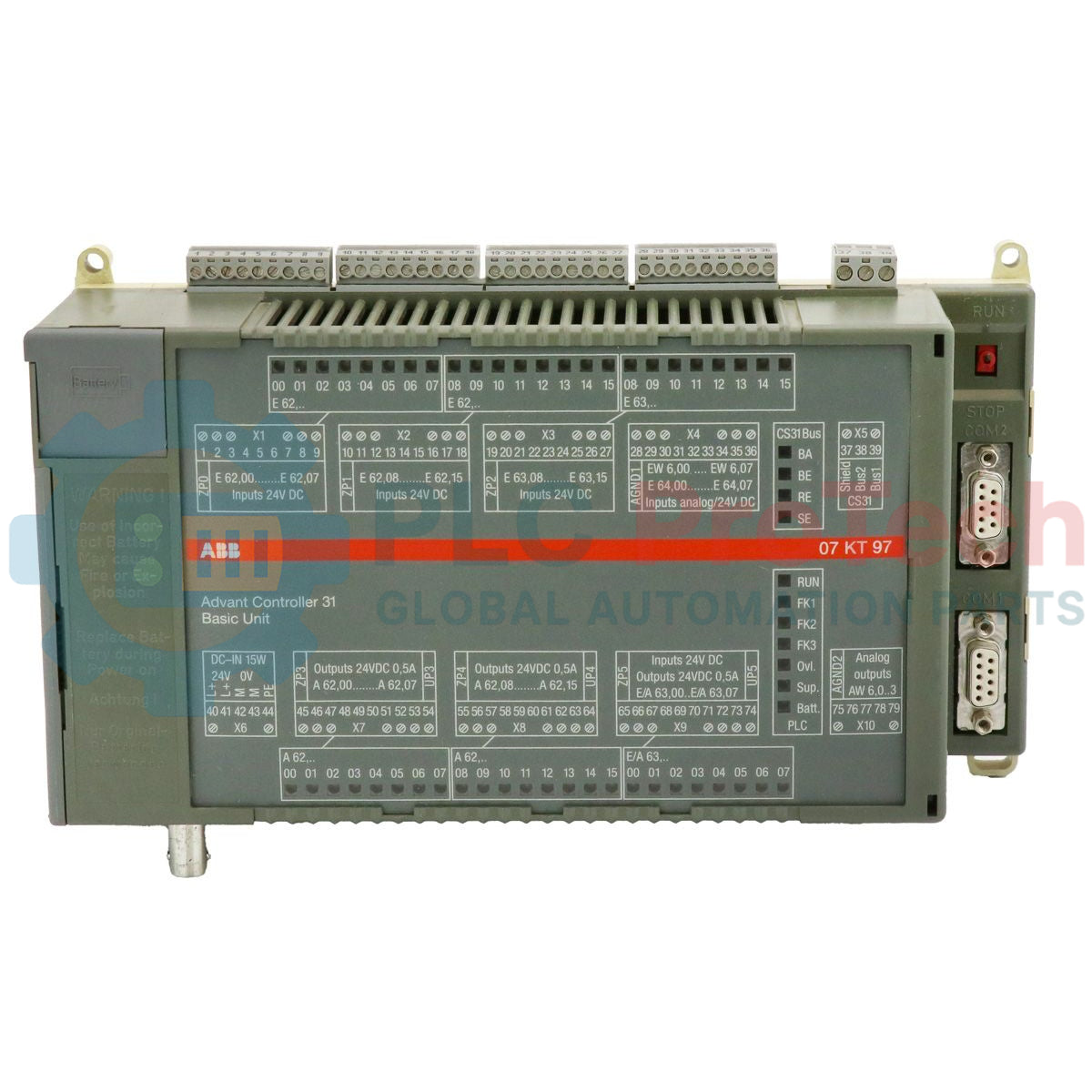

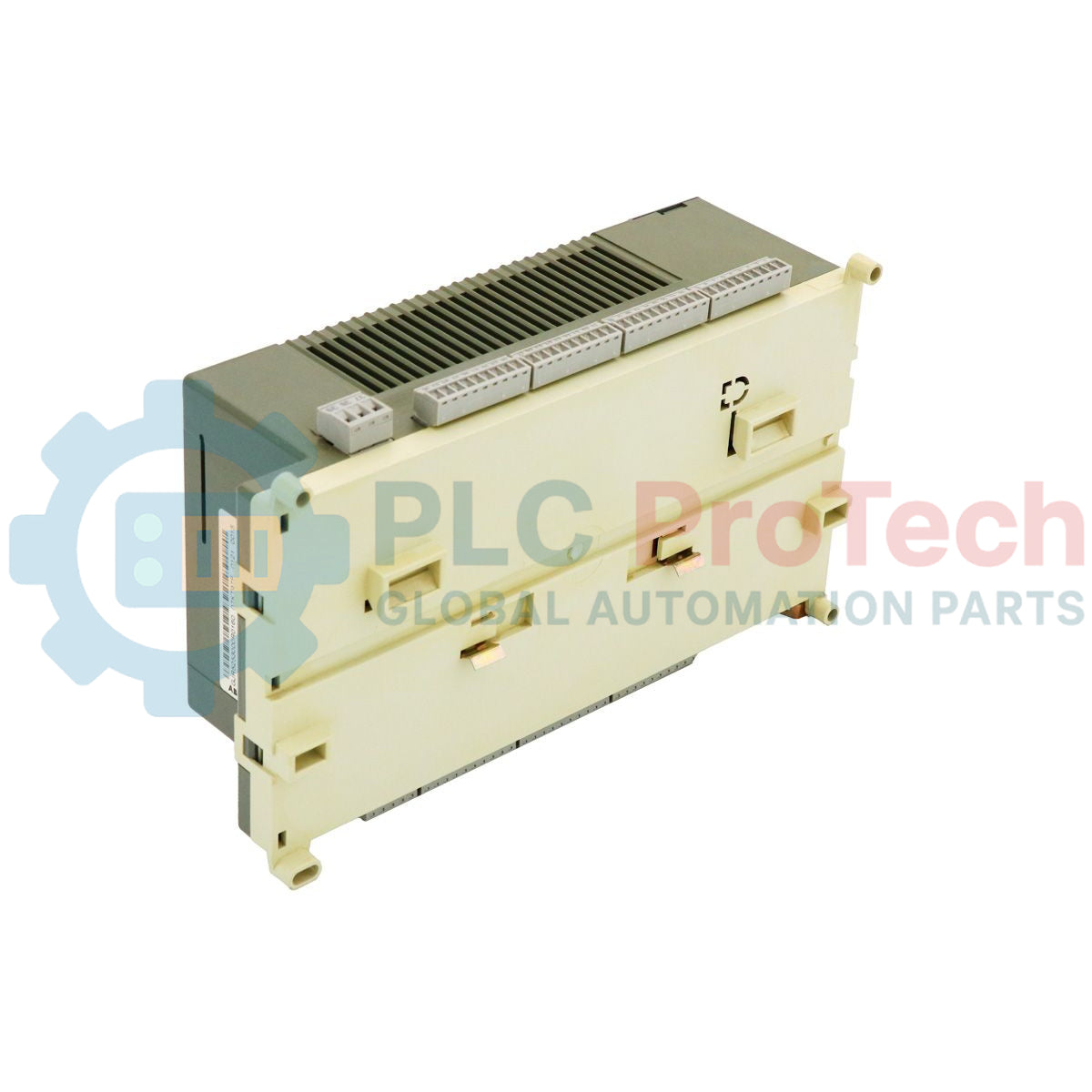

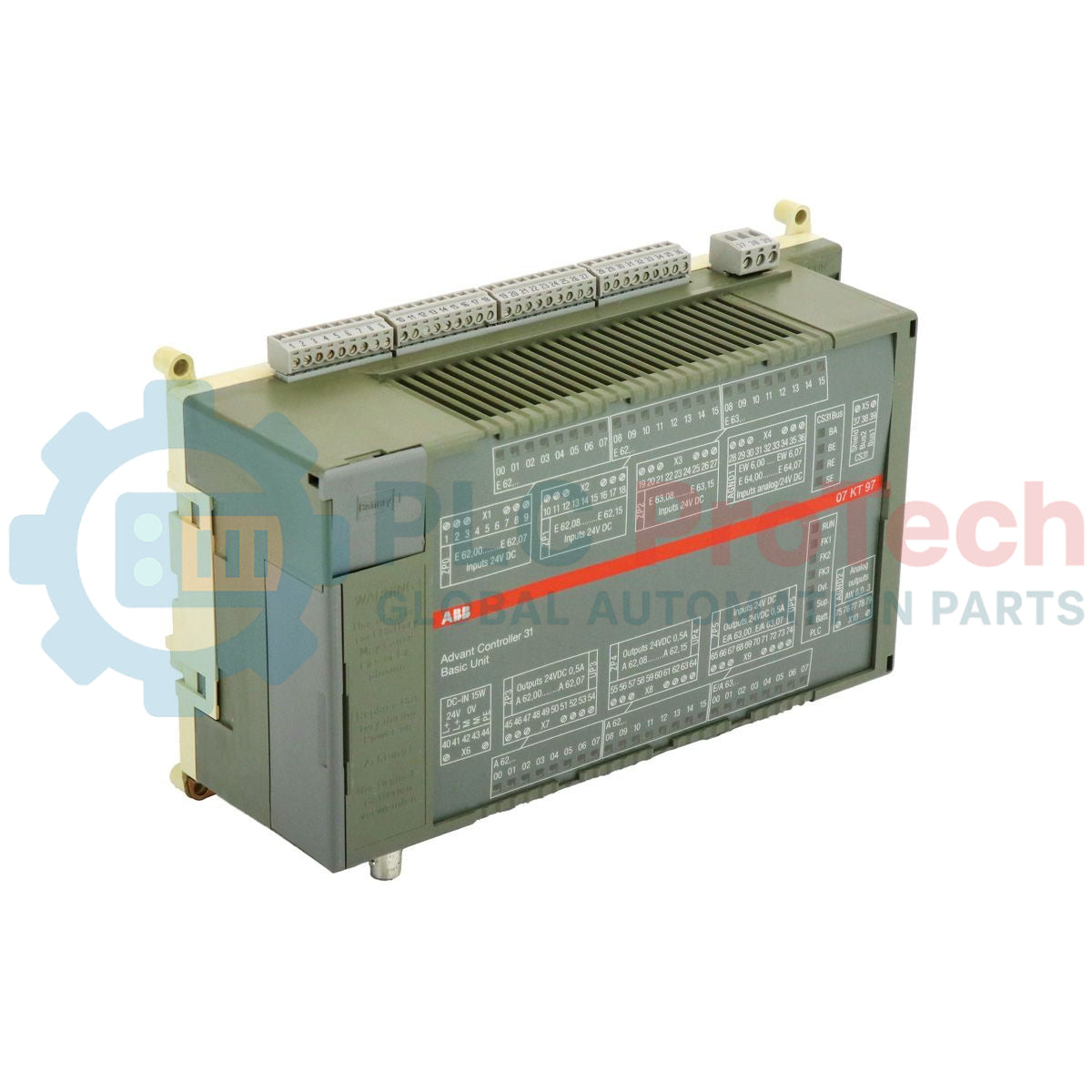

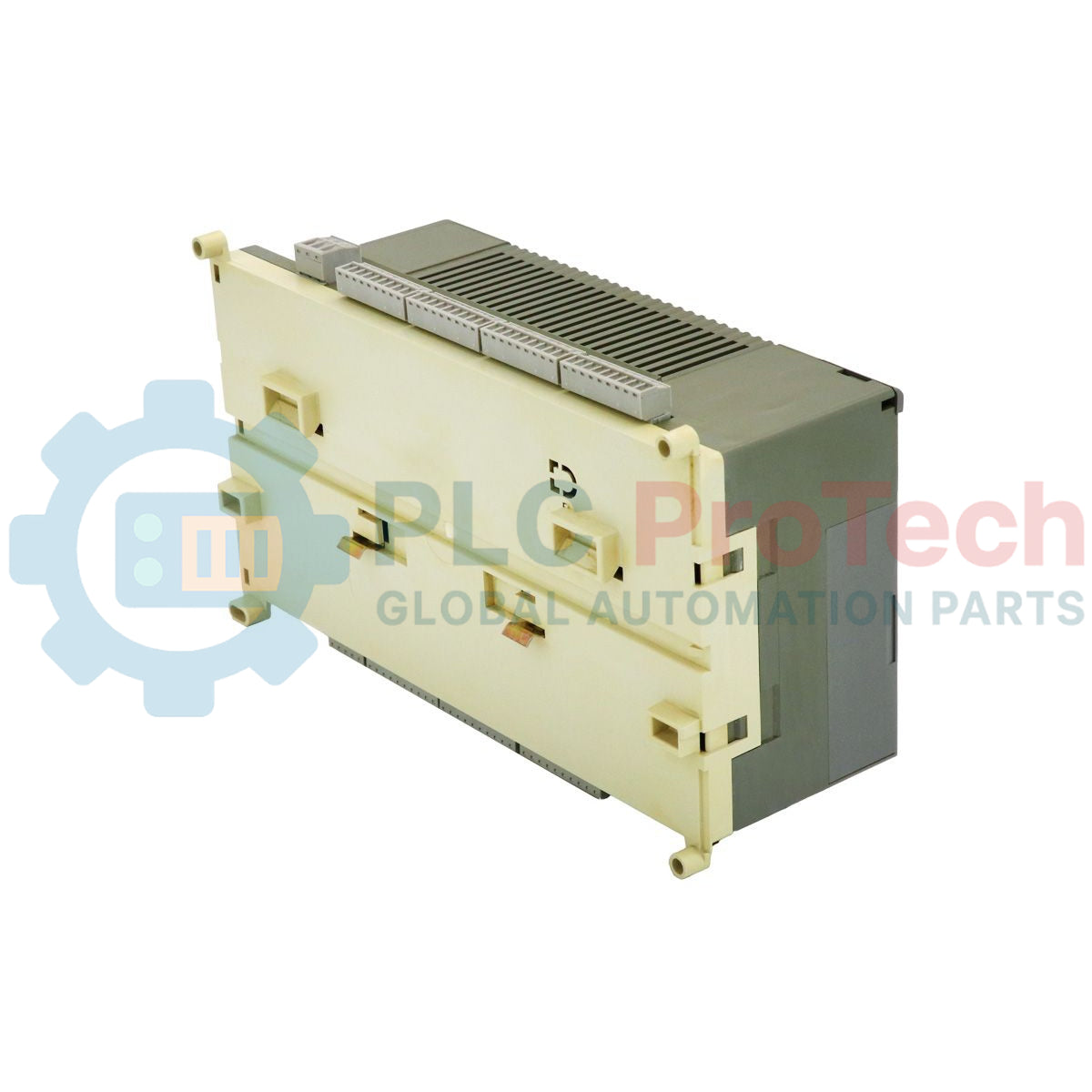

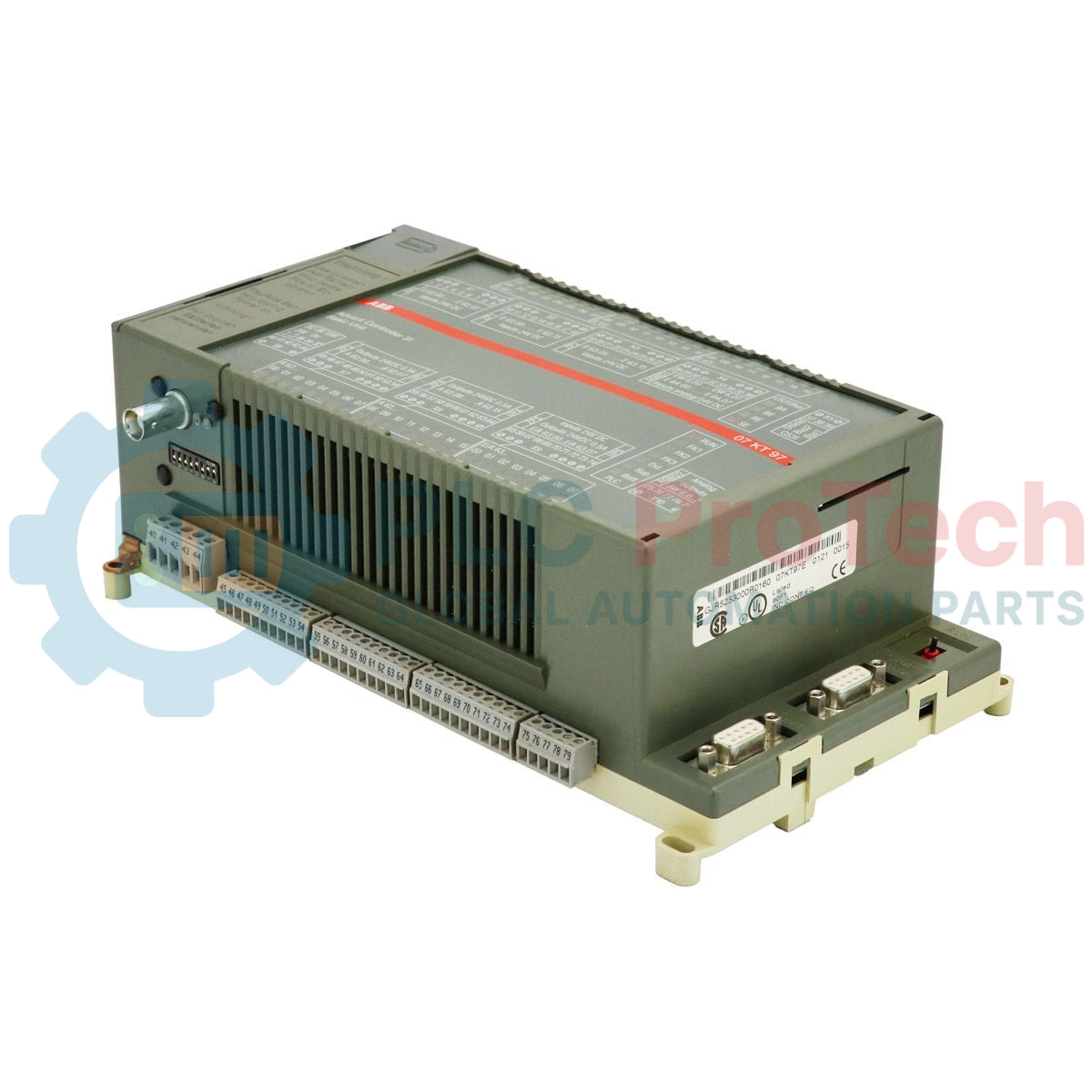

واحد پایه کنترلر Advant 31 ABB GJR5253000R0160 07KT97

مروری بر محصول

GJR5253000R0160 (07KT97) یک واحد پایه با عملکرد بالا در سری ABB Advant Controller 31 (AC31) است که به‌طور خاص برای اتوماسیون غیرمتمرکز و کنترل فرآیندهای پیچیده طراحی شده است. این واحد Procontic به‌عنوان هسته اصلی هوشمندی برای سیستم‌های صنعتی که نیازمند قابلیت‌های شبکه‌بندی یکپارچه ARCNET هستند، عمل می‌کند. با تسهیل تبادل داده‌های سریع و قطعی بین کنترلرها و دستگاه‌های جانبی، 07KT97 (GJR5253000R0160) پایه‌ای برای نگهداری کارخانه‌های قدیمی و توسعه سیستم‌ها به شمار می‌رود. عمدتاً در صنایع تولیدی، تصفیه آب و جابجایی مواد استفاده می‌شود و اجرای مطمئن برنامه‌های منطقی را در حالی که پایداری شبکه را حفظ می‌کند، تضمین می‌نماید. با وجود اینکه این مدل در حال خروج از تولید است، معماری مقاوم آن همچنان برای اپراتورهایی که به دنبال کاهش زمان توقف و جلوگیری از هزینه‌های سنگین تعویض کامل سیستم هستند، حیاتی باقی مانده است.

پیکربندی فنی

واحد پایه 07KT97 با رابط‌های ارتباطی یکپارچه و قدرت پردازش مدولار خود تعریف می‌شود:

• معماری پردازنده: بهینه‌شده برای محیط AC31 Procontic، ارائه اجرای سریع دستورات برای کنترل در زمان واقعی.

• شبکه‌بندی (ARCNET): دارای رابط اختصاصی ARCNET که امکان عملکرد واحد به‌عنوان یک گره در شبکه‌ای مقاوم با انتقال توکن و قابلیت ارتباط در فواصل طولانی و مقاومت بالا در برابر نویز را فراهم می‌کند.

• قابلیت توسعه: پشتیبانی از مجموعه گسترده‌ای از ماژول‌های توسعه ورودی/خروجی محلی و از راه دور، فراهم‌کننده انعطاف‌پذیری لازم برای فرآیندهای صنعتی در حال تحول.

• مجموعه تشخیصی: LEDهای وضعیت یکپارچه بازخورد بصری فوری درباره سلامت CPU، فعالیت باس و شرایط اجرای اجباری ارائه می‌دهند که عیب‌یابی میدانی را ساده می‌کند.

• مدیریت حافظه: مجهز به حافظه غیر فرار برای محافظت از برنامه‌های کاربر و پارامترهای سیستم در برابر قطع برق بدون نیاز به نگهداری مداوم باتری.

مشخصات فنی

سؤالات متداول فنی

چگونه این واحد را در شبکه ARCNET آدرس‌دهی کنم؟

آدرس گره ARCNET معمولاً از طریق کلیدهای DIP سخت‌افزاری یا کلیدهای چرخشی که در جلو یا کنار 07KT97 قرار دارند تنظیم می‌شود. اطمینان حاصل کنید که هر گره در شبکه دارای شناسه منحصر به فرد (1–255) باشد تا از برخوردهای باس جلوگیری شود.

آیا 07KT97 با نسخه‌های جدیدتر Advant Controller سازگار است؟

07KT97 یک واحد قدیمی AC31 است. اگرچه اغلب می‌تواند از طریق کوپلرهای باس استاندارد یا ماژول‌های دروازه با سیستم‌های جدیدتر ارتباط برقرار کند، انتقال مستقیم نرم‌افزار ممکن است نیازمند ابزارهای تبدیل خاص یا مهندسی مجدد در محیط برنامه‌نویسی 907 AC 1136 باشد.

معنای وضعیت "Phase-out" چیست؟

وضعیت Phase-out به این معنی است که محصول دیگر در تولید انبوه فعال نیست. با این حال، از طریق کانال‌های قطعات یدکی و موجودی بازسازی شده به‌طور کامل پشتیبانی می‌شود تا اطمینان حاصل شود که نصب‌های موجود در زیرساخت‌های حیاتی به کار خود ادامه دهند.

راهنمای مهندسی و نصب

سیم‌کشی و خاتمه ARCNET

رابط ARCNET در 07KT97 نیازمند کابل‌کشی خاصی با کابل کواکسیال یا زوج به هم تابیده بسته به توپولوژی شبکه (باس یا ستاره) است. برای توپولوژی باس، اطمینان حاصل کنید که اولین و آخرین گره‌ها با مقاومت‌های خاتمه 93 اهم مجهز شده‌اند. عدم خاتمه صحیح شبکه منجر به قطع و وصل‌های مکرر ارتباط و خطاهای "روح" در لاگ تشخیصی خواهد شد.

ملاحظات محیطی

این واحد برای نصب در کابینت‌های صنعتی طراحی شده است. با توجه به ابعاد آن (15.2 سانتی‌متر × 10.2 سانتی‌متر × 25.4 سانتی‌متر)، اطمینان حاصل کنید که جریان هوای کافی در اطراف دریچه‌های خنک‌کننده وجود دارد. در محیط‌هایی با لرزش زیاد یا تداخل الکترومغناطیسی (EMI)، از کابل‌های محافظ‌دار برای تمام خطوط ورودی/خروجی و ارتباطی استفاده کنید و اطمینان حاصل کنید که ریل DIN به زمین با امپدانس پایین متصل شده است.

ترتیب روشن شدن سیستم

هنگام راه‌اندازی 07KT97، همیشه تأیید کنید که ولتاژ تغذیه با نیازهای واحد مطابقت دارد (معمولاً 24 VDC). توصیه می‌شود واحد پایه را همزمان با ماژول‌های توسعه آن روشن کنید تا CPU بتواند در فاز بوت اولیه به‌درستی پیکربندی سخت‌افزاری را شناسایی کند.
